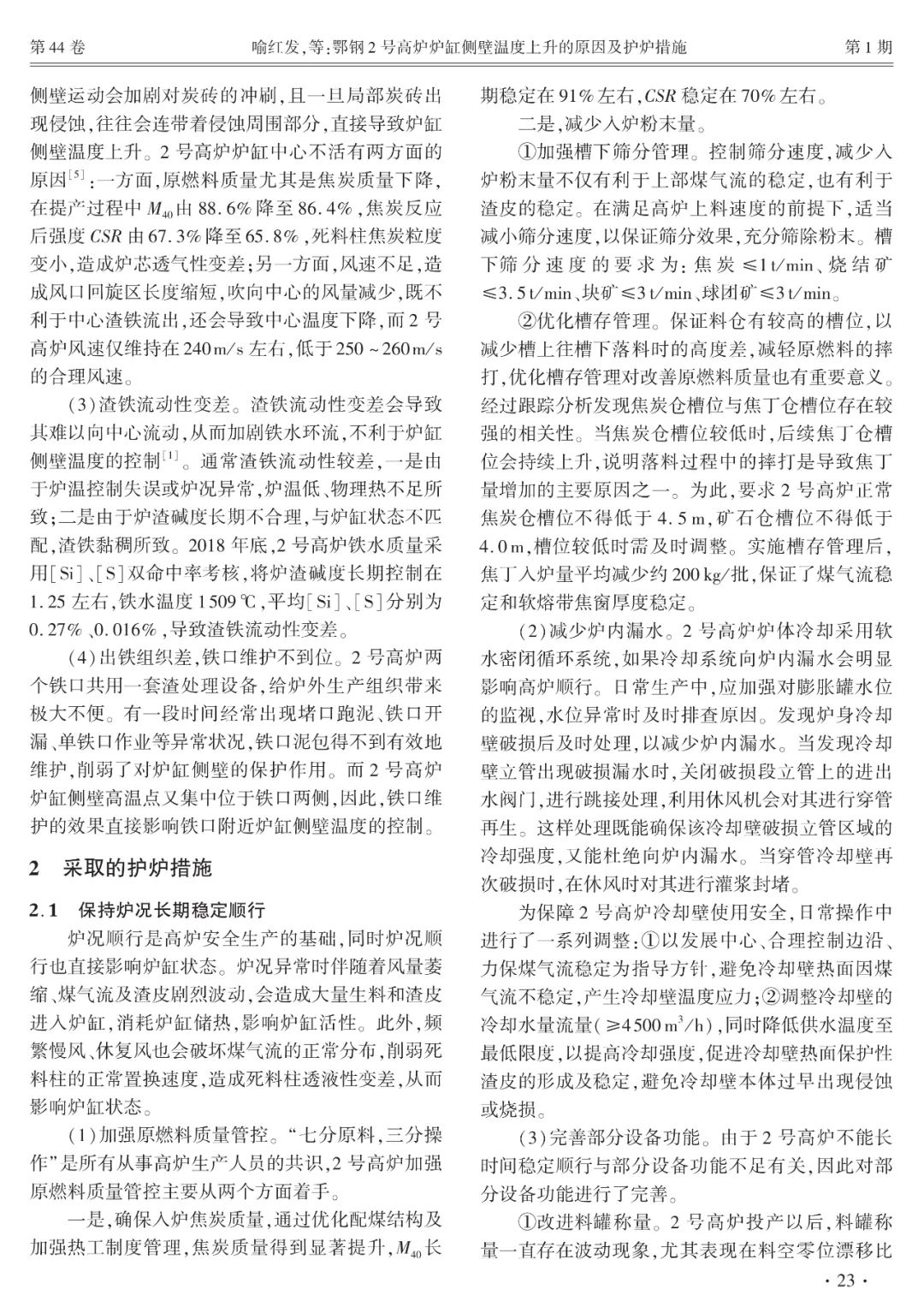

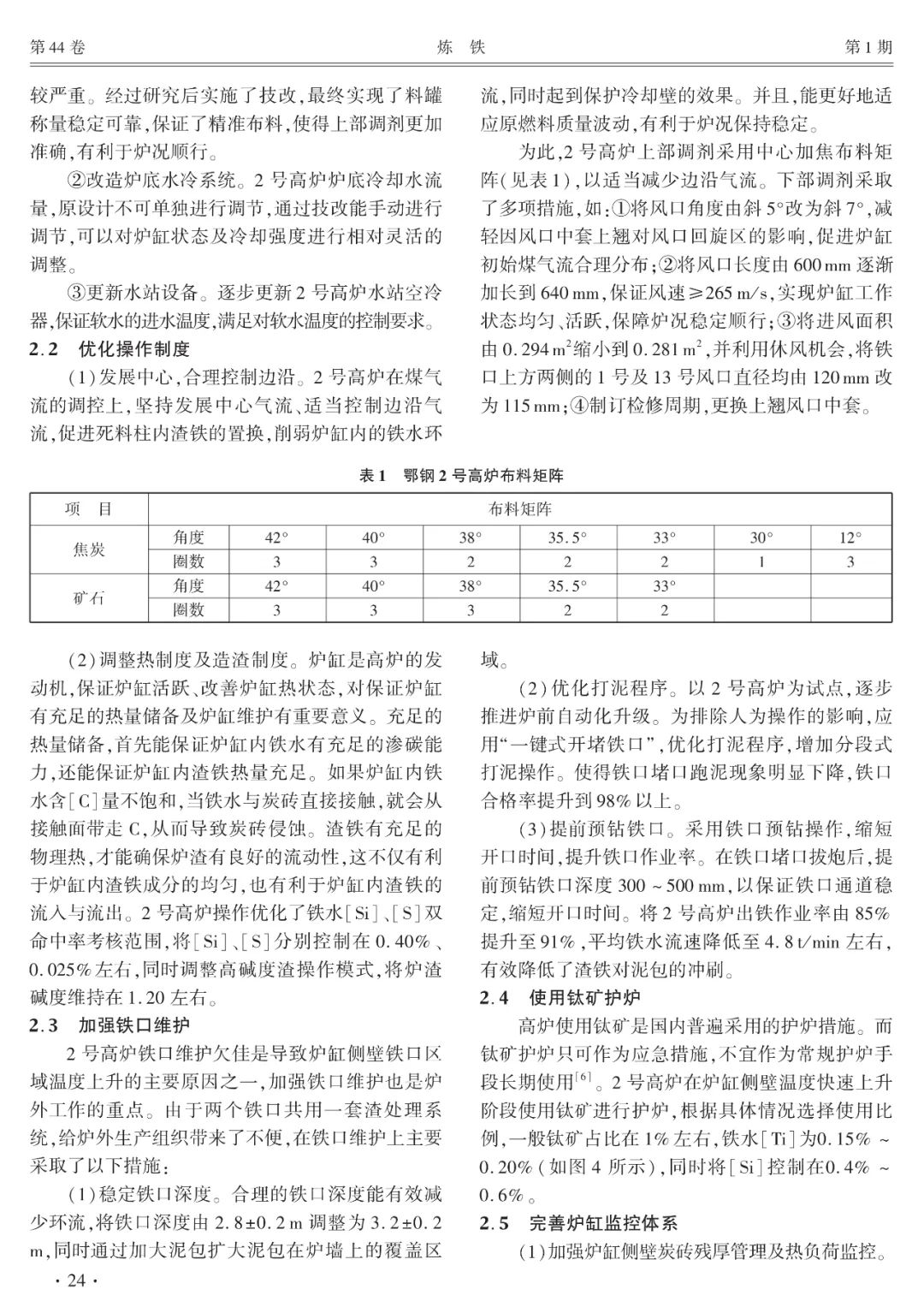

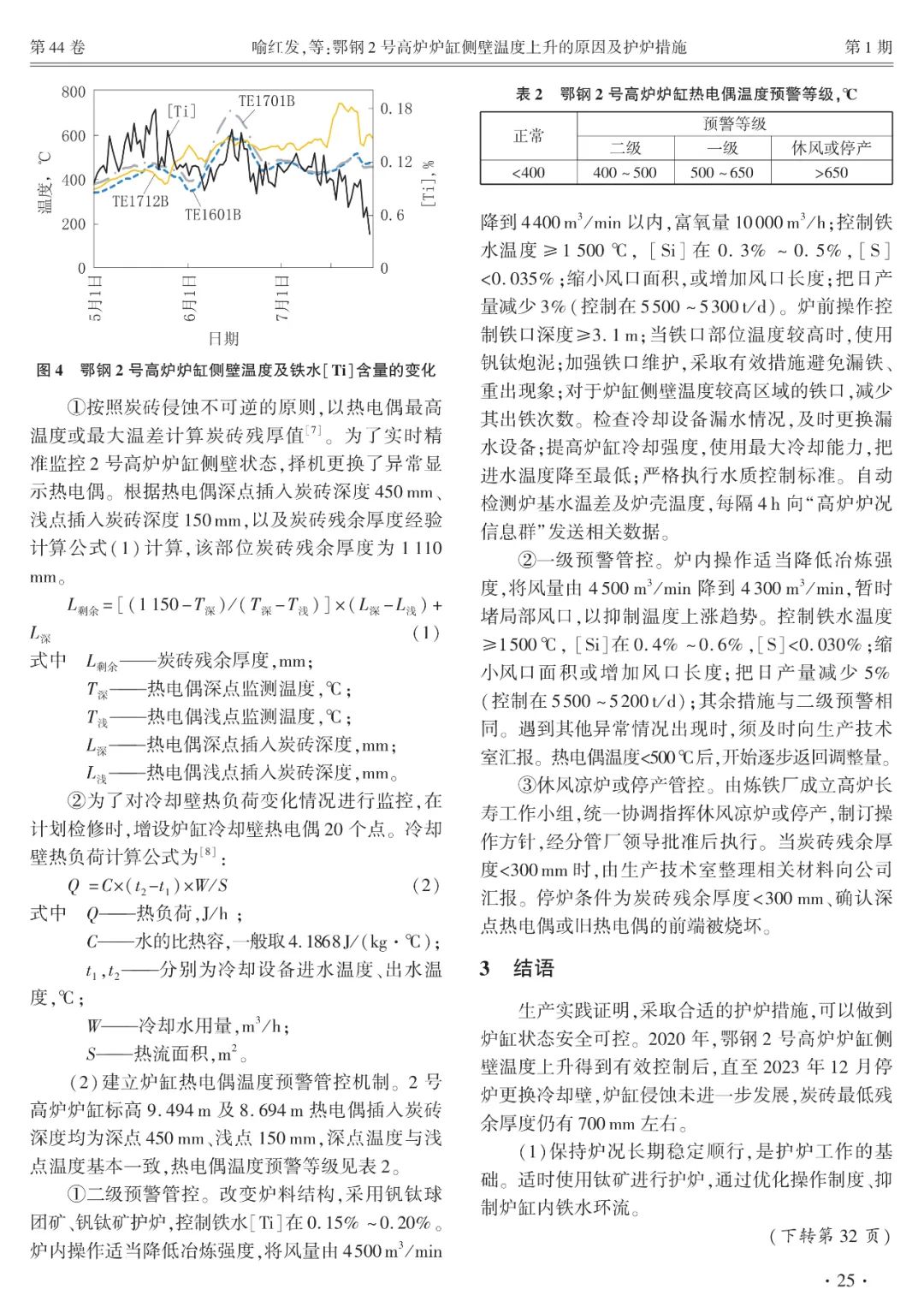

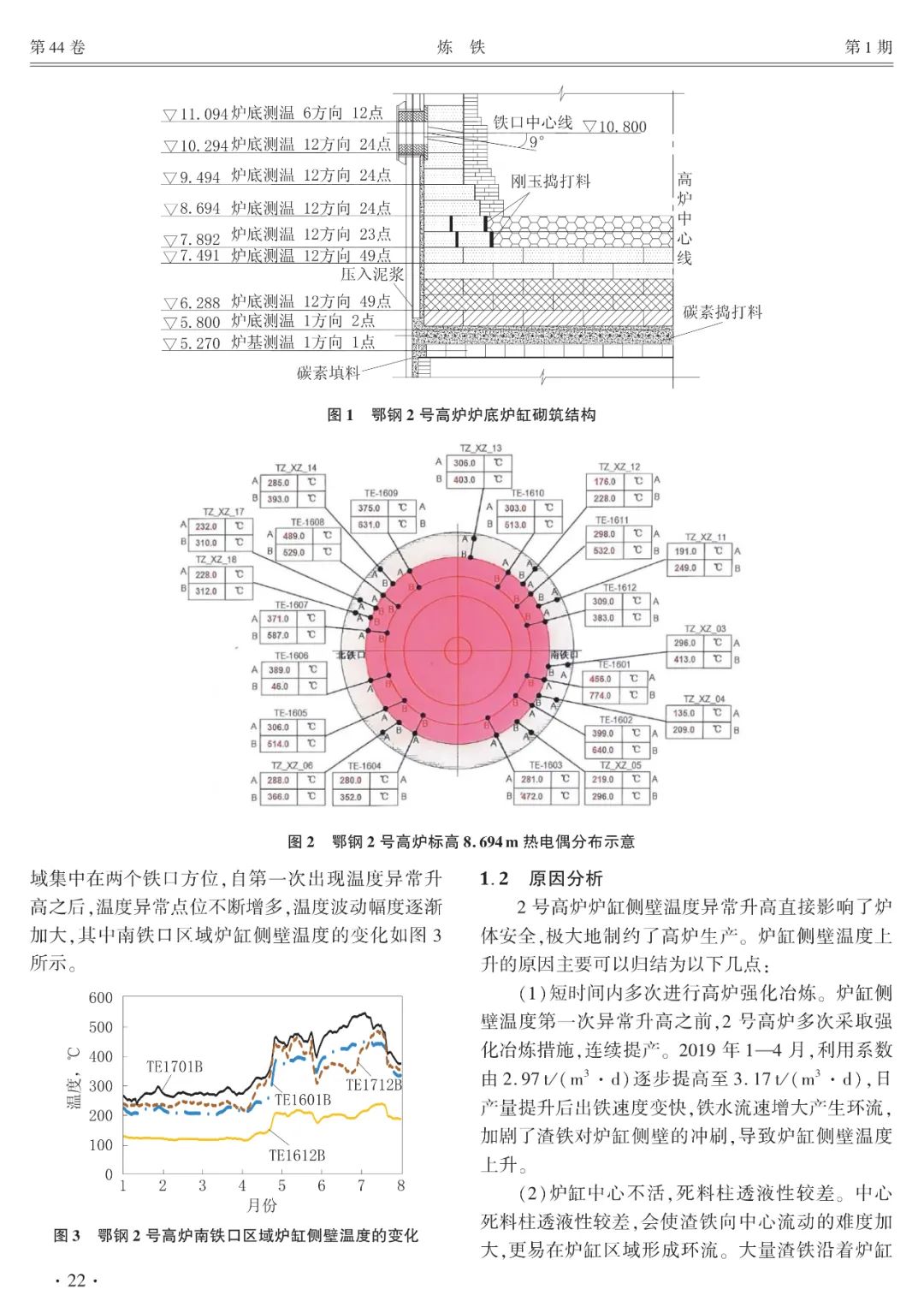

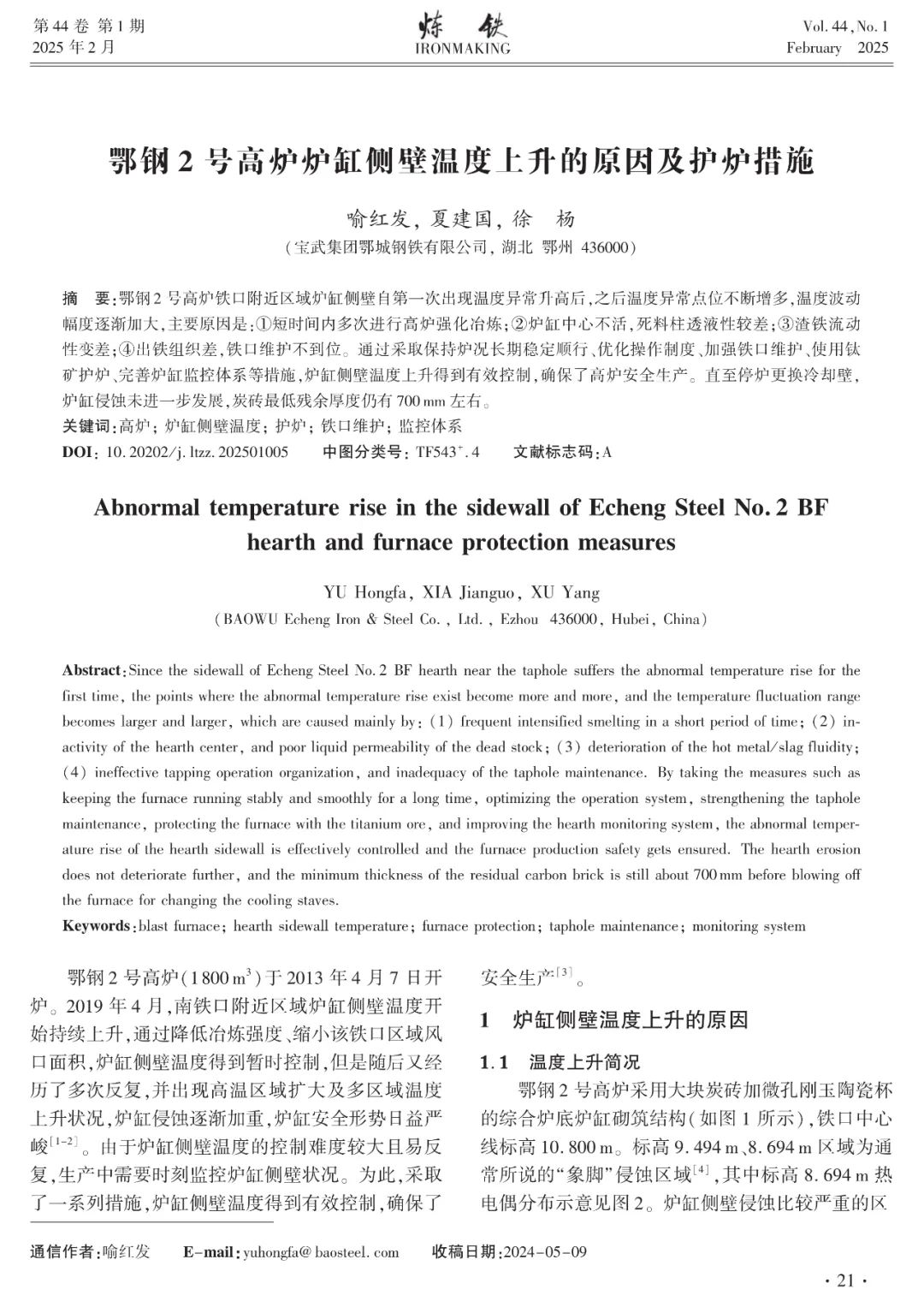

摘  要：鄂鋼2號(hào)高爐鐵口附近區(qū)域爐缸側(cè)壁自第一次出現(xiàn)溫度異常升高后，之后溫度異常點(diǎn)位不斷增多，溫度波動(dòng)幅度逐漸加大，主要原因是：①短時(shí)間內(nèi)多次進(jìn)行高爐強(qiáng)化冶煉；②爐缸中心不活，死料柱透液性較差；③渣鐵流動(dòng)性變差；④出鐵組織差，鐵口維護(hù)不到位。通過采取保持爐況長期穩(wěn)定順行、優(yōu)化操作制度、加強(qiáng)鐵口維護(hù)、使用鈦礦護(hù)爐、完善爐缸監(jiān)控體系等措施，爐缸側(cè)壁溫度上升得到有效控制，確保了高爐安全生產(chǎn)。直至停爐更換冷卻壁，爐缸侵蝕未進(jìn)一步發(fā)展，炭磚最低殘余厚度仍有700mm左右。

關(guān)鍵詞：高爐；爐缸側(cè)壁溫度；護(hù)爐；鐵口維護(hù)；監(jiān)控體系
