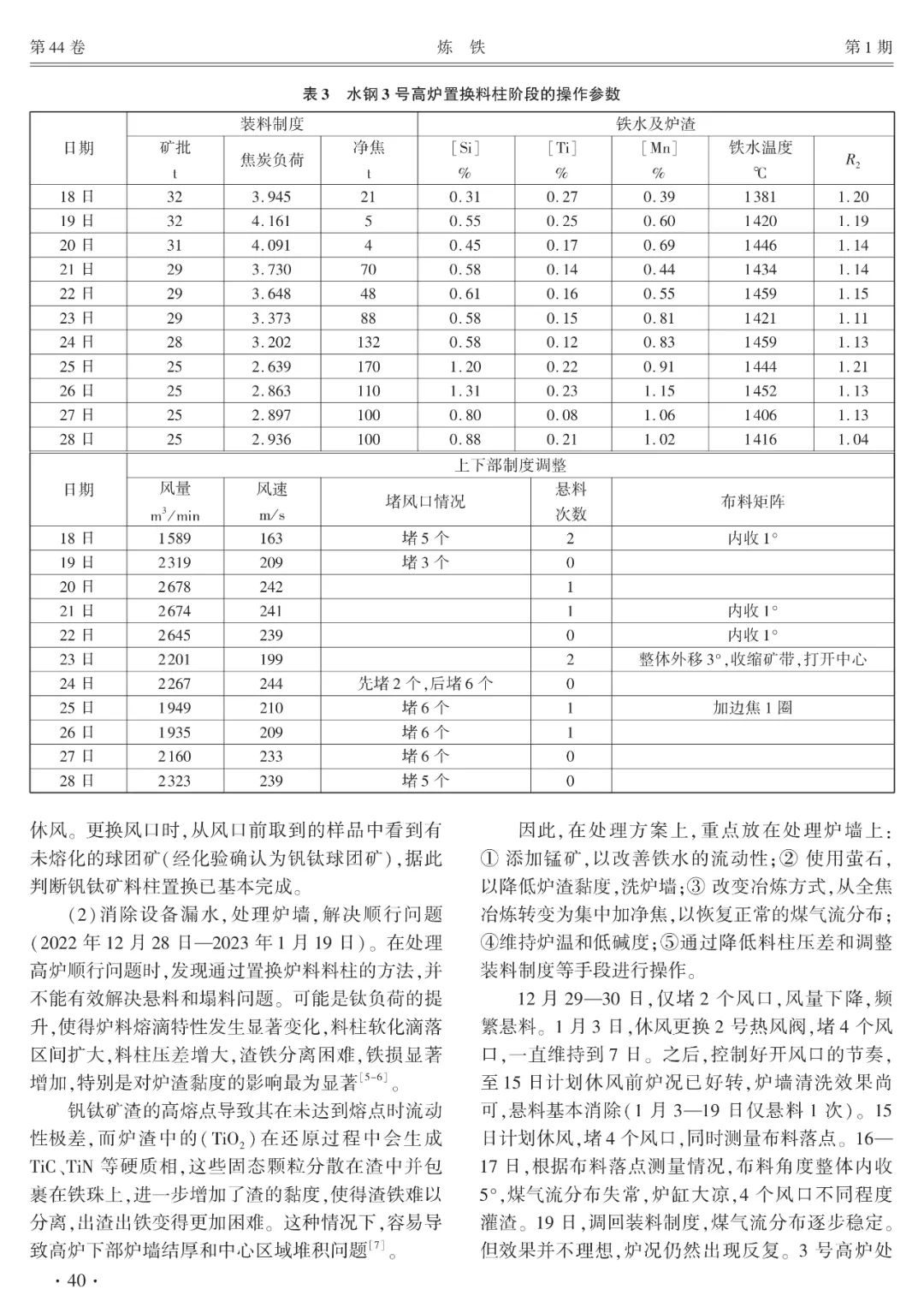

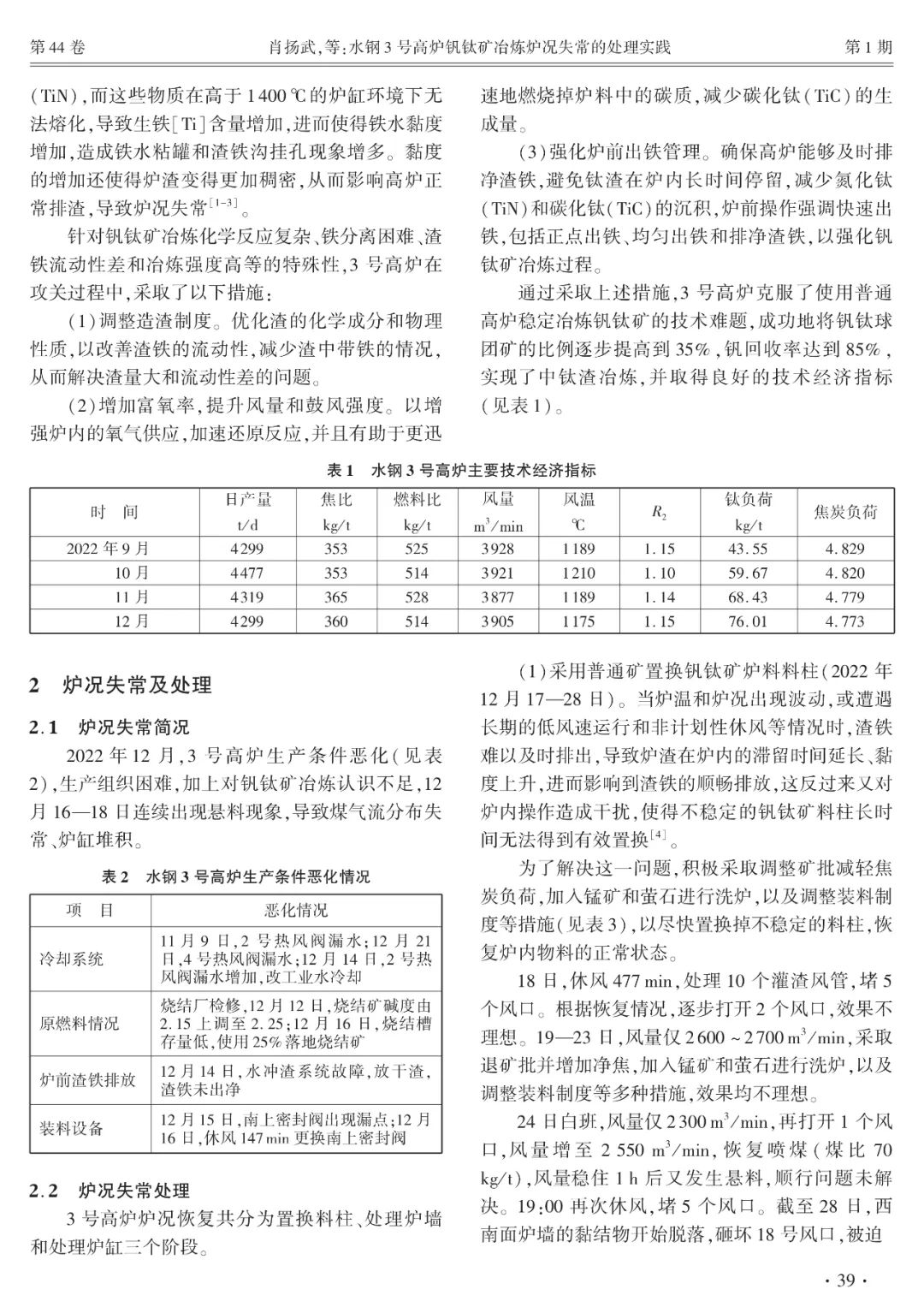

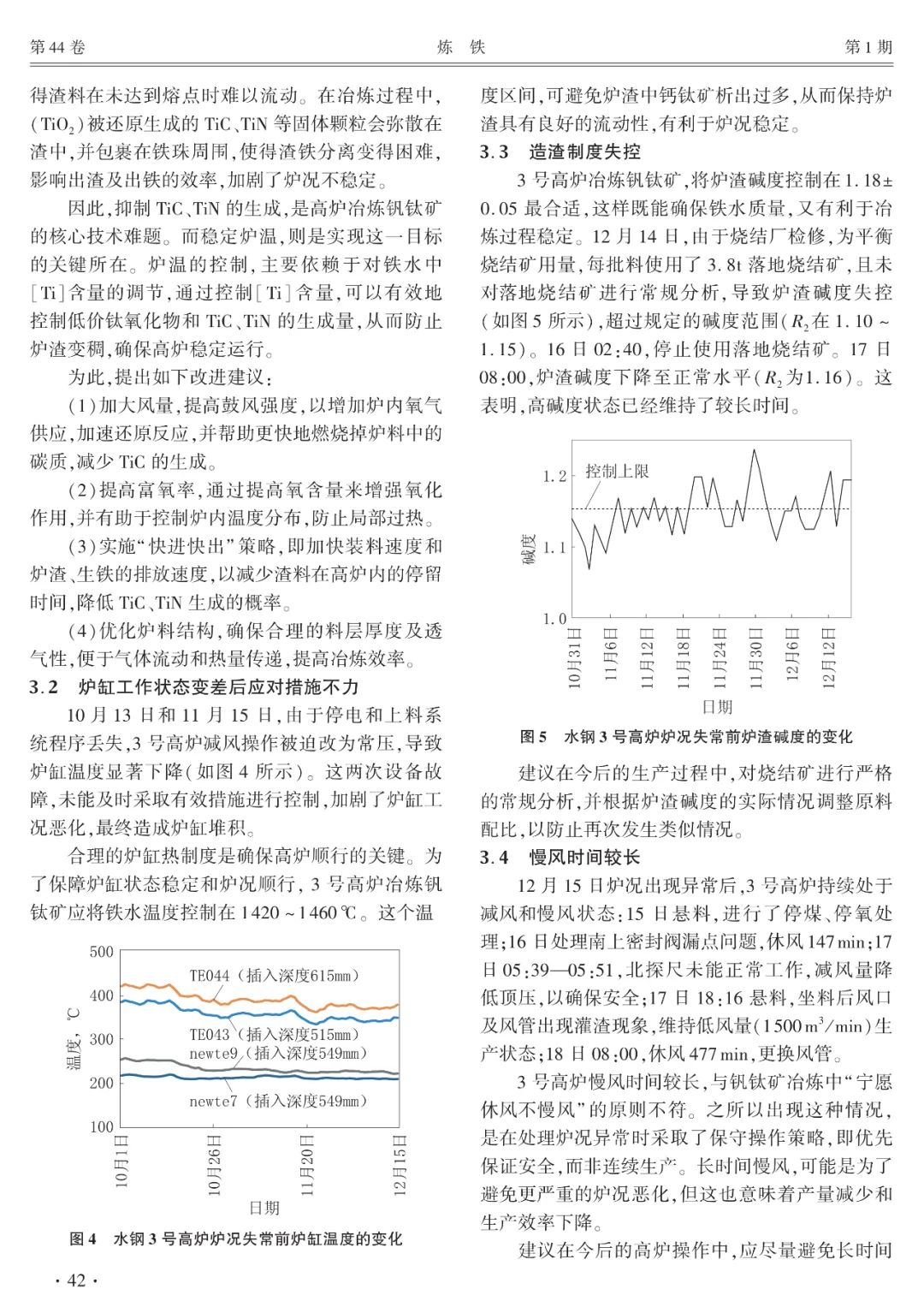

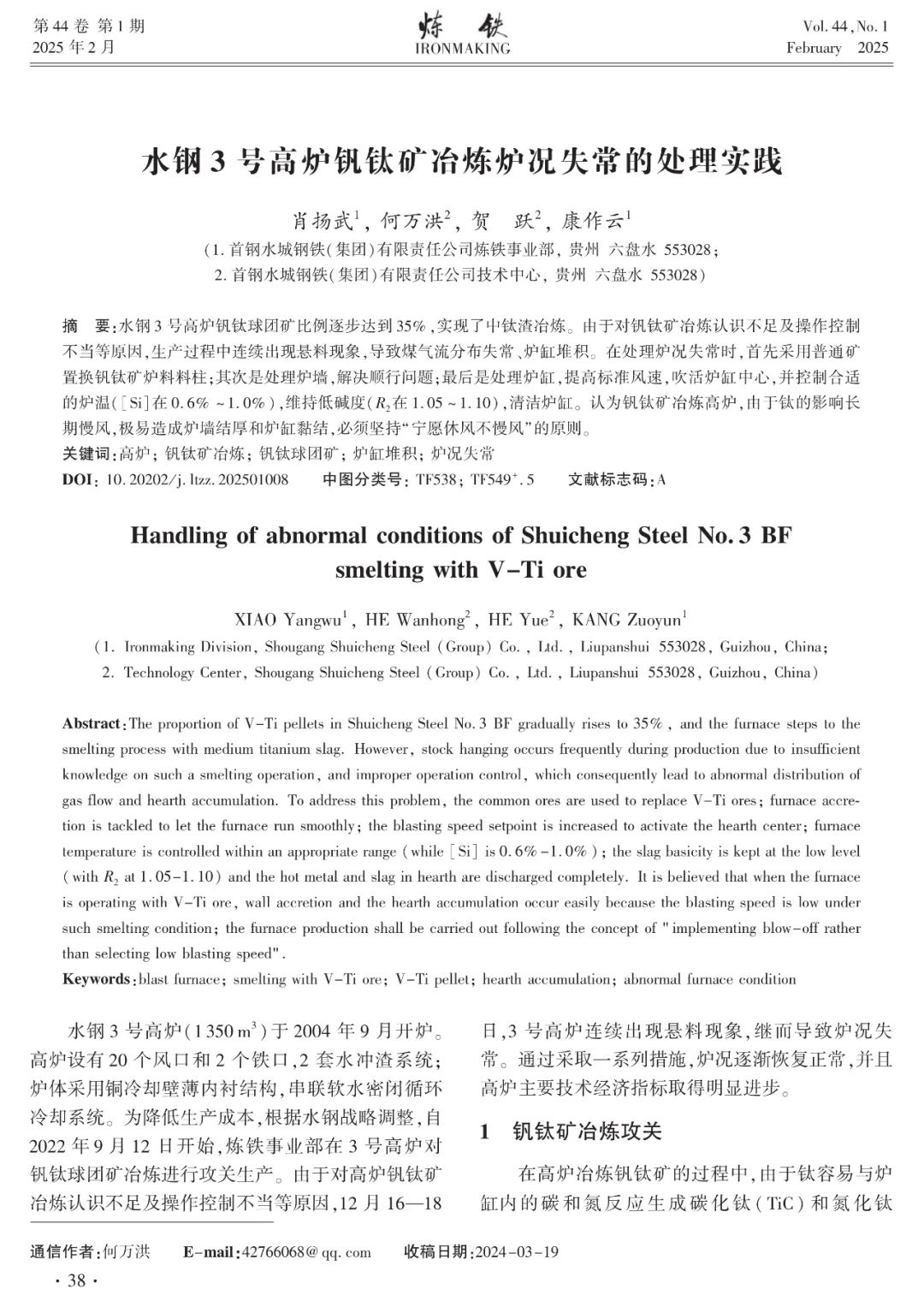

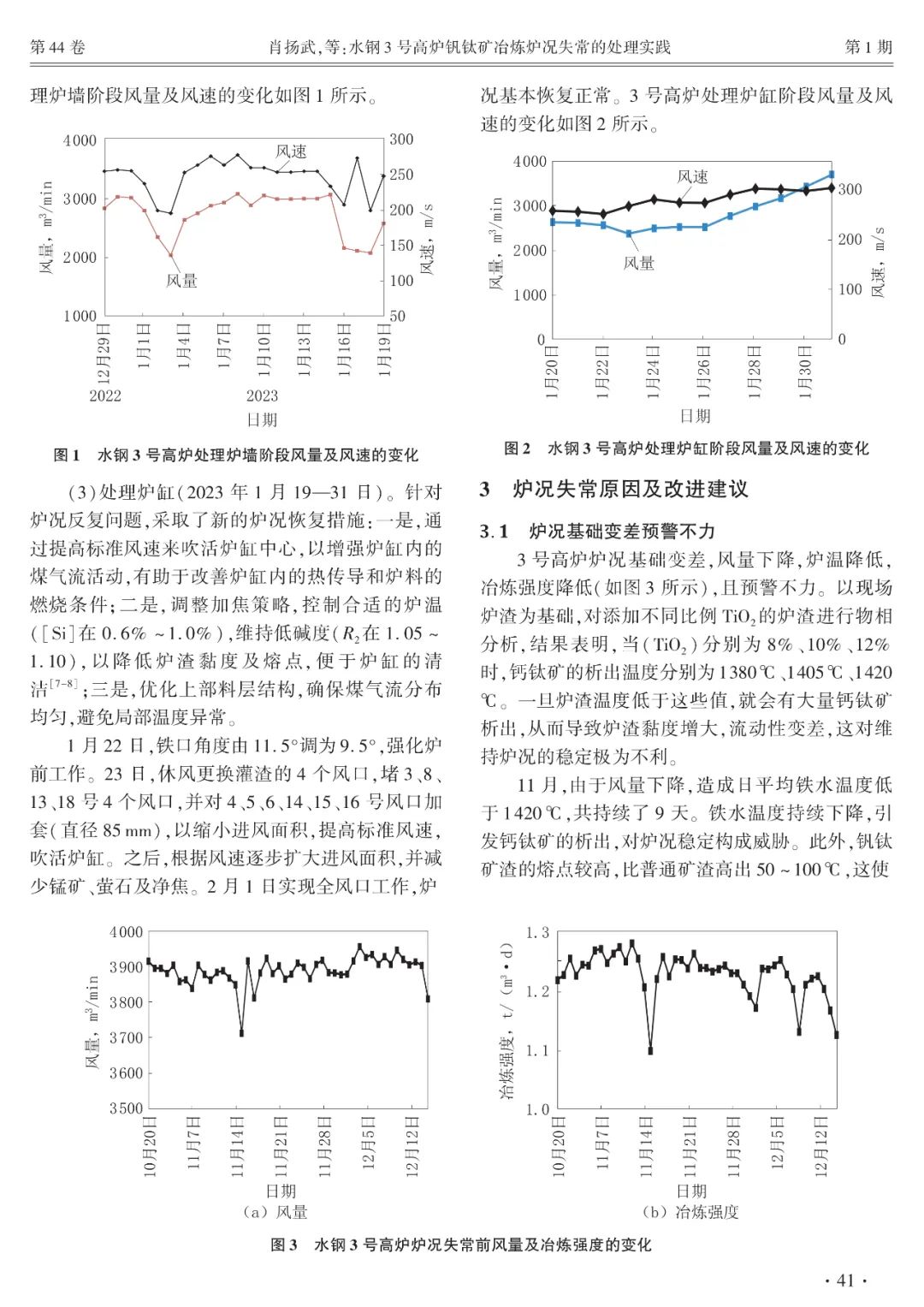

摘  要：水鋼3號高爐釩鈦球團(tuán)礦比例逐步達(dá)到35%，實(shí)現(xiàn)了中鈦渣冶煉。由于對釩鈦礦冶煉認(rèn)識不足及操作控制不當(dāng)?shù)仍?，生產(chǎn)過程中連續(xù)出現(xiàn)懸料現(xiàn)象，導(dǎo)致煤氣流分布失常、爐缸堆積。在處理爐況失常時，首先采用普通礦置換釩鈦礦爐料料柱；其次是處理爐墻，解決順行問題；最后是處理爐缸，提高標(biāo)準(zhǔn)風(fēng)速，吹活爐缸中心，并控制合適的爐溫（[Si]在0.6%~1.0%），維持低堿度(R₂在1.05~1.10），清潔爐缸。認(rèn)為釩鈦礦冶煉高爐，由于鈦的影響長期慢風(fēng)，極易造成爐墻結(jié)厚和爐缸黏結(jié)，必須堅(jiān)持“寧愿休風(fēng)不慢風(fēng)”的原則。

關(guān)鍵詞：高爐；釩鈦礦冶煉；釩鈦球團(tuán)礦；爐缸堆積；爐況失常
