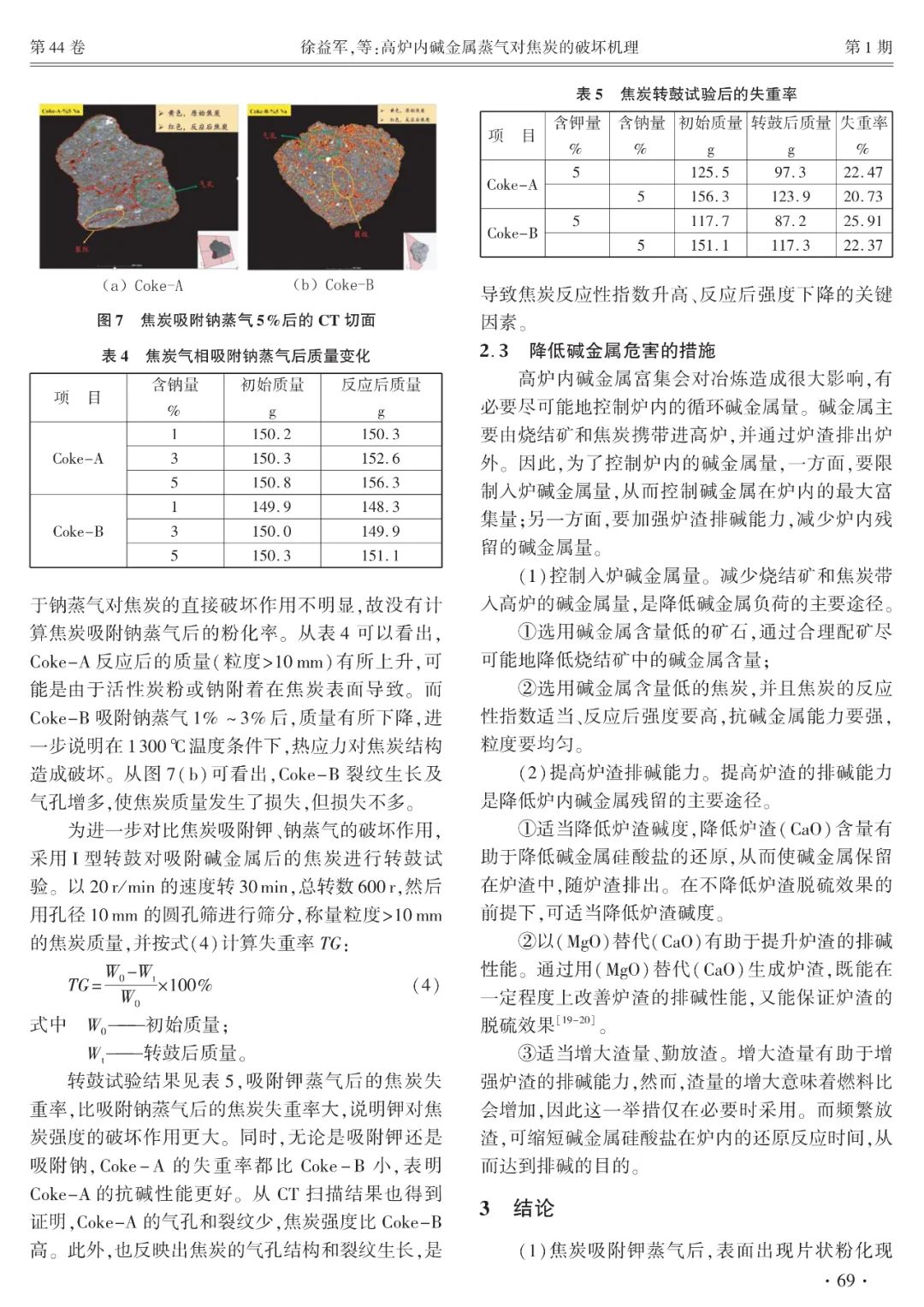

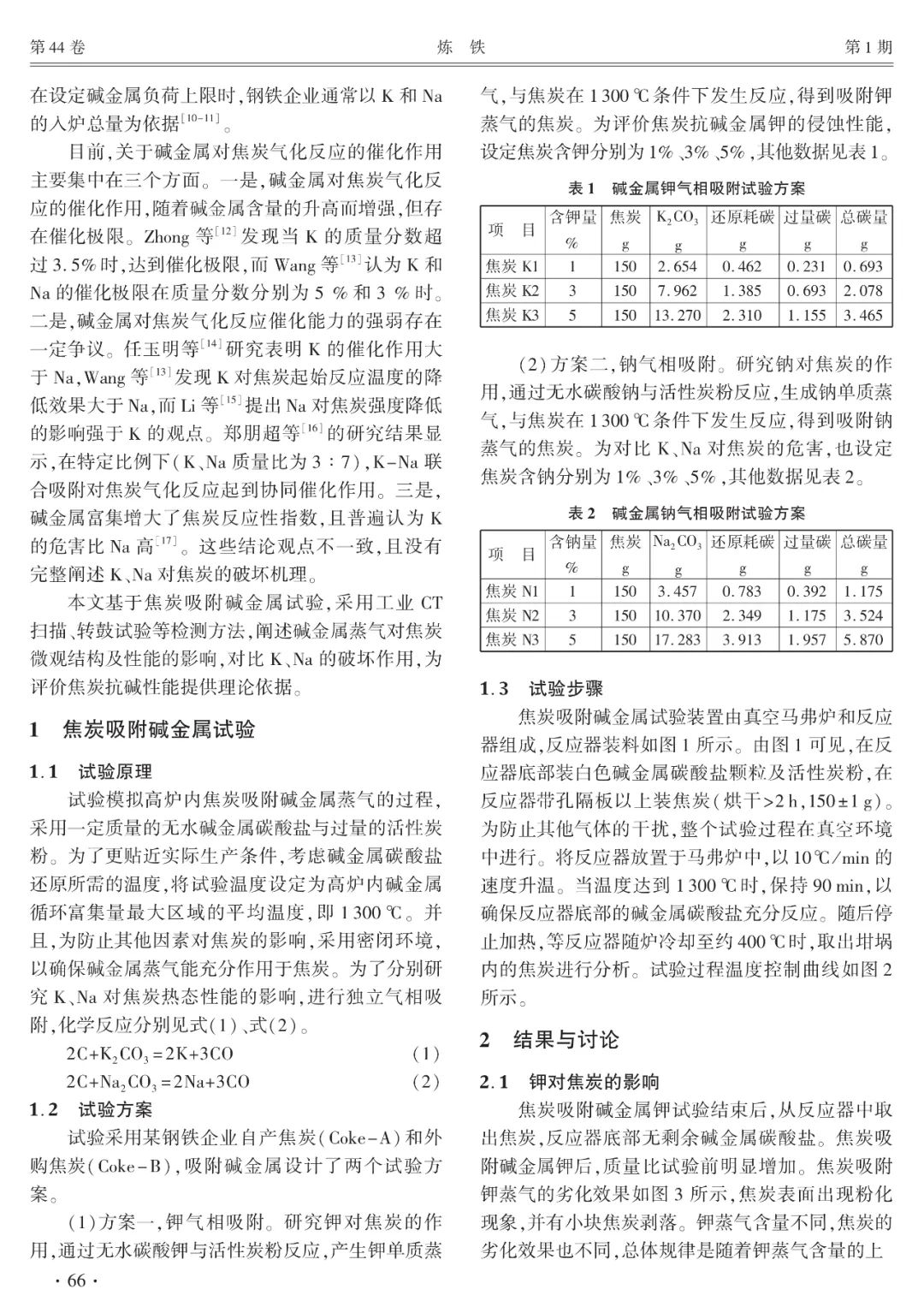

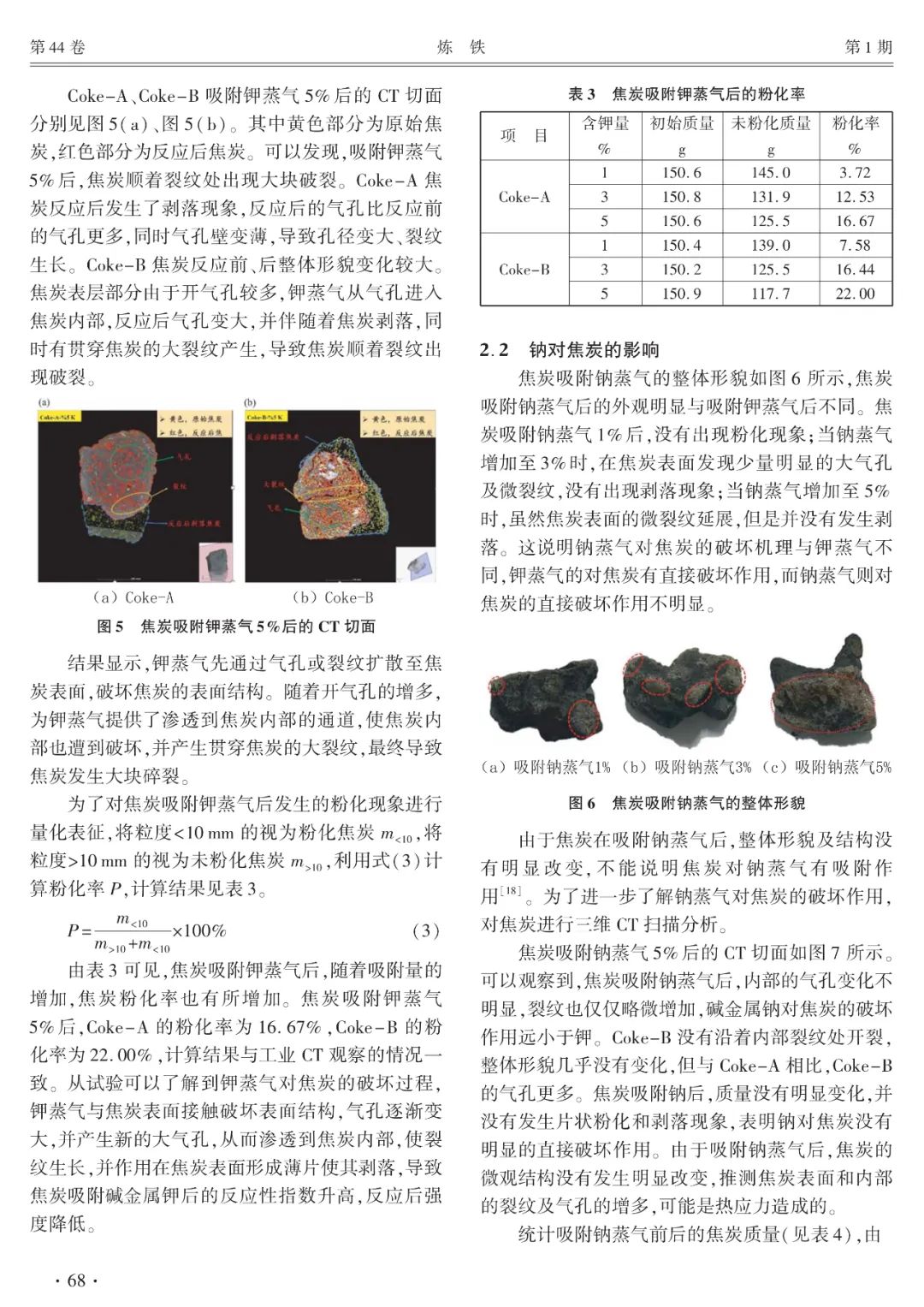

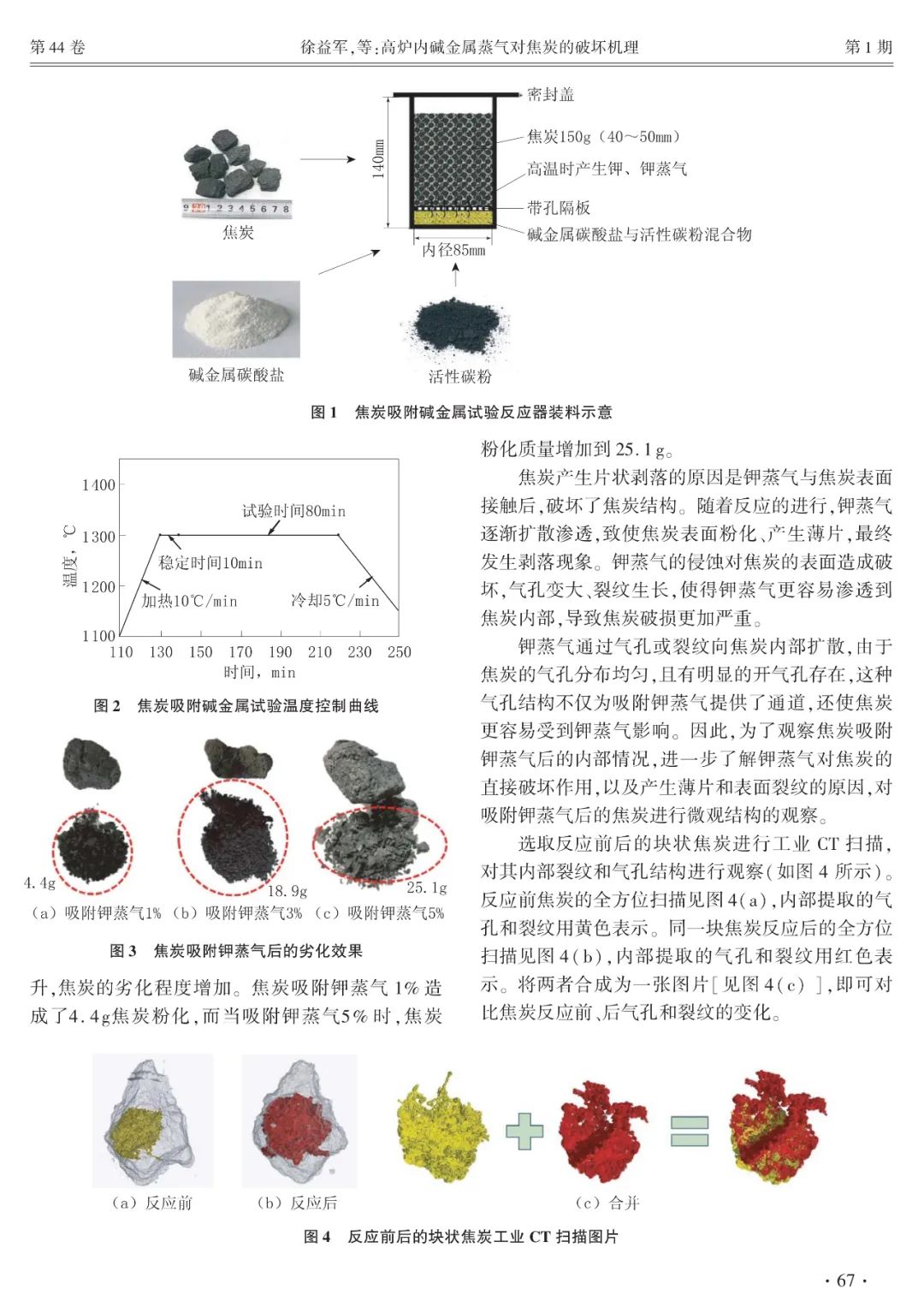

摘  要：基于焦炭吸附堿金屬試驗(yàn)，采用工業(yè)CT掃描、轉(zhuǎn)鼓試驗(yàn)等檢測(cè)方法，闡述了高爐內(nèi)堿金屬蒸氣對(duì)焦炭微觀結(jié)構(gòu)及性能的影響。結(jié)果表明：①焦炭吸附鉀蒸氣后，表面出現(xiàn)片狀粉化現(xiàn)象，隨著吸附鉀蒸氣含量的增加，焦炭的劣化程度增加，鉀蒸氣逐漸在焦炭表面擴(kuò)散和滲透，生成更多的氣孔，裂紋逐漸生長(zhǎng)，最終導(dǎo)致焦炭發(fā)生大塊破碎；②焦炭吸附鉀蒸氣后，內(nèi)部結(jié)構(gòu)遭到破壞，氣孔和裂紋增多，導(dǎo)致其在高爐內(nèi)發(fā)生溶損反應(yīng)后，焦炭的反應(yīng)性指數(shù)升高，反應(yīng)后強(qiáng)度降低；③鉀、鈉對(duì)焦炭的破壞機(jī)理不同，鉀對(duì)焦炭有直接破壞作用，而鈉則是吸附在焦炭的表面，促進(jìn)溶損反應(yīng)的進(jìn)行。

關(guān)鍵詞：焦炭；堿金屬；吸附滲透；結(jié)構(gòu)破壞；溶損反應(yīng)
