摘 要 隨著鋼鐵冶煉技術的不斷進步和發展,產品質量提升是鋼鐵企業始終追尋的目標。連鑄工序是煉鋼過程的的重要環節,對產品質量提升起到關鍵性作用。通過小方坯連鑄無塞桿保護澆注開澆及過程澆注操作的完善及冷卻制度的優化,連鑄坯表面質量得到較大改善。
關鍵詞 小方坯 無塞桿 保護澆注 鑄坯質量
1 前言
連鑄保護澆注工藝主要針對不銹鋼和鋁鎮靜鋼等含有較高易氧化元素的鋼所采取的保護措施,起到防止鋼水二次氧化和減少鑄坯缺陷產生的作用,其主要特點為:中間罐加入覆蓋劑、使用大包長水口、帶塞桿控制流股大小的中間罐、中間罐浸入式水口等措施避免鋼水與空氣直接接觸。目前生產的熱軋帶肋鋼筋使用的鑄坯主要采用無保護的敞開式澆注,工藝操作簡單、設備要求低,連鑄機高效,鑄坯質量基本可以滿足生產需求,但隨著用戶和鋼鐵企業對產品質量要求的不斷提高,敞開式澆注工藝無法保證產品質量的連續性,存在鑄坯脫方明顯、表面大量的氧化鐵皮、鑄坯內部裂紋和非金屬夾渣多等質量缺陷,對連鑄鑄坯綜合收得率和合格率有較大的影響,同時缺陷鑄坯流入下道工序后對軋制過程及產品質量均有不同程度的影響,因此保護澆注對于小方坯連鑄機的產品質量提升具有重要的意義。
2 玉鋼鑄機現狀
保護澆注目前主要使用在流數較少,流間距較大的板坯連鑄機上,小方坯因流間距較小、中包壽命長,不適合使用帶塞桿的中間罐保護澆注。目前采用定徑上水口敞澆,流股大小決定拉速的快慢,而流股的大小取決于中間罐液面的高度即鋼水的靜壓力與中間罐上下水口的大小,目前小方坯正常拉速為2.8 ~3.2 m/min,主要采取油氣潤滑,小方坯鑄機工藝參數見表1。
表1 玉鋼小方坯鑄機設備工藝參數
鑄機號
機數×流數
流間距/mm
澆注斷面/mm2
1#、2#
4機4流
1300
165×165
3#
5機5流
1250
165×165
3 帶塞桿中間罐澆注工藝優缺點
帶塞桿中間罐的使用對于保護澆注起到至關重要的作用,其優點為:
1)便于控制流股大小;
2)方便操作可以將流股斷流進行更換水口操作;
3)事故狀態下可以及時斷流,避免事故擴大化。
塞棒保護澆注也存在以下缺點:
1)因塞桿安裝在中間罐內,其處于鋼水高溫、侵蝕、沖刷狀態下,導致其壽命較短,因此中間罐使用壽命較短,限制了鑄機連澆爐數的提高,鑄機作業率低,綜合指標低;
2)塞桿若處于失控狀態下,該流只能做停澆處理且不可恢復生產;
3)塞桿裝備操作區域較大,需人工主要操作。
4 玉鋼小方坯連鑄無塞桿保護澆注工藝改進
4.1小方坯連鑄無塞桿保護澆注開澆工藝
連鑄開澆正常是煉鋼整體生產順行的先決條件,無塞桿保護澆注開澆工藝較敞開式開澆工藝、帶塞桿保護開澆工藝存在較大區別,如何確保開澆正常是目前存在的最大技術難點,三種開澆工藝的工藝技術特點見表2。
表2 不同方式開澆的主要區別
開澆方式
引流方式
拉速控制
介質材料
主要特點
主要事故
敞開式
引流沙填充,氧管引流
鋼水靜壓力、上下水口大小
結晶器潤滑油
鋼流大小基本固定,易觀察出苗時間,開始起步,油量大小易控制,可直觀觀察液面高度,控制起步拉速
起步易粘結漏鋼
帶塞桿保護
引流沙填充塞桿開關控制
塞桿控制流股大小
專用保護渣
流股可控制大小,開澆采取適當流股,可在低拉速下控制逐步達到指定拉速
起步易夾渣漏鋼
無塞桿保護
引流沙填充,氧管引流
鋼水靜壓力、上下水口大小
專用保護渣
流股大小基本固定,不易觀察出苗時間
起步易夾渣漏鋼、粘結漏鋼
無塞桿保護開澆工藝和其他兩種開澆模式有明顯的區別,為避免開澆異常,針對開澆過程進行探索優化,總結形成以下主要操作流程:
填塞引錠→大包開澆至中間罐固定液位高度→引流→結晶器注入一定量鋼水→開澆→加入保護渣→拉速逐步提高至指定拉速→套浸入式水口→撈出開澆渣→加入保護渣→轉為液面自動控制。
在開澆過程中嚴格按上述流程控制,目前玉鋼小方坯連鑄機生產的鋼種主要為HRB400E、22MnCr,煉鋼提供合格的開澆爐鋼水。
表3 玉鋼小方坯連鑄機開澆爐鋼水工藝要求
斷面/mm
鋼種
氬后溫度/℃
開澆中包罐溫度/℃
165×165
HRB400E、22MnCr
1580~1590
1525~1530
開澆過程關鍵點控制:
1)大包開澆至中間罐10 t時,中包快速引流開澆操作,控制大包流股,開澆過程中包鋼水重量不超過15 t,目的穩定開澆低拉速,避免開澆拉速波動過大造成漏鋼或溢鋼;
2)結晶器注入鋼水量為距離上口300 mm處開始加入保護渣,即起步同時快速加入保護渣,加入保護渣原則:快速加入,保證“黑渣”操作,加入量為噸鋼1.0 kg/t,主要目的防止開澆過程卷渣,造成開澆夾渣漏鋼,同時防止加入保護渣過慢或量小造成粘接漏鋼。
3)中間罐液面達到工藝要求,穩定拉速后快速套入浸入式下水口,插入深度要求按100±20 mm。
4.2小方坯連鑄無塞桿保護澆注更換水口操作
小方坯連鑄機更換水口操作主要技術難點在于更換水口過程鋼流瞬間斷流、持續澆注、液面波動大、快速更換。目前水口使用壽命平均為5~6 h,主要更換下水口與浸入式水口,在該過程要求:快、準、穩,因該過程會出現液面突然波動較大的情況,同時取下浸入式水口后有2~3 min左右時間敞開澆注,在更換水口的過程會在結晶器液面四周形成一定量的渣條,導致傳熱效果差,易形成粘接漏鋼,為避免類似生產事故的產生,要求更換水口操作過程由自動澆注轉換為手動澆注,通過拉速變化保證液面波動的穩定性,并在該過程快速撈取形成的渣條。
4.3小方坯連鑄無塞桿保護澆注工藝配水優化
玉鋼小方坯連鑄機在無塞桿保護澆注應用后,針對玉鋼現有生產條件,對冷卻工藝進行微調,尋求適合玉鋼連鑄特點的配水工藝,不斷提高鑄坯質量。
無塞桿保護澆注對結晶器冷卻影響較大:
1)保護澆注后熱量散失明顯減少,可適當降低出鋼溫度,降低連鑄澆注過熱度;
2)使用保護渣代替油氣潤滑澆注后,結晶器內部摩擦系數減小,傳導熱量明顯,冷卻效果更好,初生坯殼易生產,且均衡穩定。針對以上特點無塞桿保護澆注主要對結晶器冷卻水量進行優化,由145 m3/h優化為130 m3/h,其主要參數見下表4。
表4 結晶器水量變化及主要工藝參數變化
斷面/mm
拉速范圍/m/min
結晶器水量(/m3/h
結晶器進出水溫差/℃
中間罐澆注溫度溫度/℃
平均初生坯殼厚度/℃
拉正矯直溫度/℃
165*165
2.3-3.2
145
8-10
1510-1535
14.5
980-1000
165*165
2.3-3.2
130
8-10
1510-1535
12.6
1030-1080
通過該配水工藝的優化,鑄坯在高拉速下生產鑄坯的拉正矯直溫度控制明顯提高,減少了因出坯溫度偏低在拉正矯直過程中受應力的變化產生的內部裂紋缺陷。
5 小方坯連鑄無塞桿保護澆注應用效果
小方坯無塞桿保護澆注工藝在連鑄澆注過程控制方面效果明顯主要在以下幾個方面:
1)鑄坯表面氧化鐵皮明顯減少,減少鋼水澆注過程的二次氧化,避免鋼種夾渣物的產生;
2)鑄坯脫方質量缺陷明顯減少,保護澆注過程對于鋼流偏離及液面波動起到較明顯的作用,鑄坯脫方判廢量及脫方大小明顯減少。

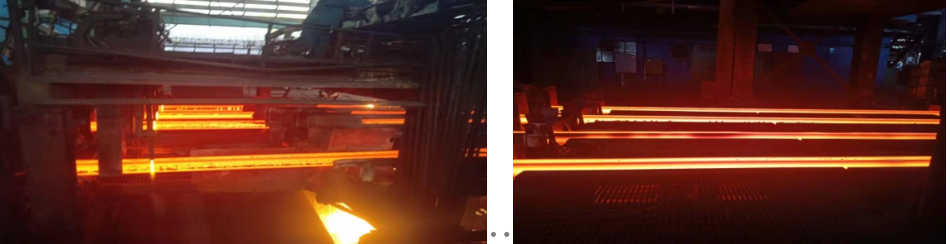

敞開澆注鑄坯表面氧化鐵皮 保護澆注鑄坯表面氧化鐵皮
圖1 敞開澆注與保護澆注對鑄坯表面氧化鐵皮的影響對比圖
表5 2019年1~9月份煉鋼廠脫方檢驗情況對比
月份
脫方坯判廢量/t
合格坯平均脫方量/mm
澆注形式
1月
130
8mm
敞開澆注
2月
115
7.5mm
敞開澆注
3月
140
8mm
敞開澆注
4月
108
7mm
敞開澆注
5月
95
7.3mm
敞開澆注
6月
50
6mm
保護澆注
7月
43
5mm
保護澆注
8月
27
5mm
保護澆注
9月
15
4mm
保護澆注
4 結論
1)小方坯連鑄機無塞桿保護澆注工藝的應用相比敞開式澆注鑄坯表面質量可得到較大提高,鑄坯脫方判廢量可明顯減少,表面氧化鐵皮也可明顯減少。
2)小方坯連鑄無塞桿保護澆注工藝生產實踐的難點在中包開澆和澆注過程水口的更換。3)由于保護澆注過程熱量損失的減少,實施過程需配合冷卻制度的優化才能達到較好的效果。
參考文獻
[1]劉志國 王洪興.連鑄保護澆注工藝改進[J]中國冶金2013,8
[2]賀道中 連鑄鑄鋼[J]冶金工業出版社2007,9
[3]千勇 現代鋼鐵流程煉鋼連鑄新技術800問[J]冶金工業出版社2003,9
