摘  要  本文通過對影響循環水系統能耗、工況的問題進行計算分析，并提出節能改造方案，使之滿足生產工藝的前提下，實現安全穩定、節能減排、降本增效的目的。

關鍵詞  水泵  節能改造  效率

1  前言

昆鋼股份新區公司煉鋼、軋鋼各工藝環節的循環水系統普遍存在電機過載、水量不足、設備故障率高、系統能耗高等問題。通過水泵系統的節能優化改造，可以在滿足現有生產工藝要求的同時，可以實現系統安全、穩定運行，達到節能減排、降本增效的目的。

2  工藝簡介

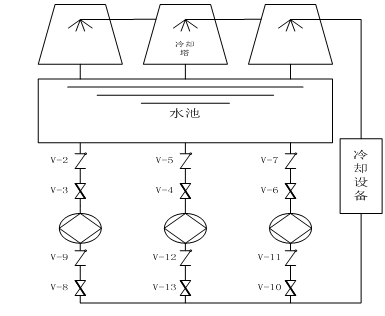

改造涉及新區公司煉鋼廠、軋鋼廠4個系統共5臺水泵，分別為小方坯連鑄設備噴淋水系統、通風設備水系統、液壓冷卻水系統、棒材濁環中壓水系統，4個系統均為開式的循環冷卻水系統，其共同的工藝簡如圖1。

水泵系統額定參數如下表。

表1 技改前水泵及電機額定參數

3  改前工況診斷

3.1 運行工況

各水泵系統正常情況下全天24 h運行，全年運行時間約8 400 h，且各個系統用水工藝均比較穩定，流量和壓力波動較小。采用壓力表、超聲波流量計和電能綜合測試儀等儀表工具測得各系統運行工況下，相關參數如表2。

表2  改造前水泵和電機實測參數

注：棒材濁環中壓水1^#、2^#泵出口閥門開度30 %，其他均為全開。

3.2 參數計算

改造前，通過對原設備電機的電流、電壓、功率因素，水泵的流量、泵后壓力、泵前水池液位高度等實際運行參數的測試，對相關參數計算如下：

（1）水泵揚程計算

運行工況下水泵的實際揚程[1]，按公式①計算：

      ①

式中：

P₁、P₂——水泵進、出口的絕對壓力，由壓力表測定并計算獲得（一般需要計算到進出口法蘭處的壓力值），Pa；

ΔZ——泵進出口的位置水頭，在此可以理解為壓力測點離水泵中心線的高度，m；

ρ——水的密度，在此忽略溫度的影響，取值為1 000 kg/m³，對于介質溫度較高時，應對密度進行修正；

g——重力加速度，9.81 m/s²；

v₁、v₂——水泵進、出口流速，由流量計測得，m/s。

（2）系統功耗計算

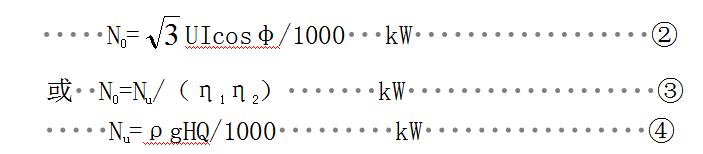

電機的實際運行功率N₀，水泵有效功率N_u按如下公式計算：

式中，U——電動機實測瞬時電壓，V；

      I——電動機實測瞬時電流，A；

      cosφ——電動機實測功率因素；

      η₁、η₂——電機、水泵效率，%。

      H——水泵揚程，m；

      Q——水泵流量，m³/s。

注：改前原系統電機實際功率按公式②測算，節能設計時新系統電機實際功率按公式③測算。

（3）計算結果匯總

表3  計算結果匯總表

3.3 存在問題

經過現場診斷、測試與分析，各循環水系統主要存在設計偏工況、運行效率低、系統阻力大、電機負載率高等問題。

（1）偏工況的影響

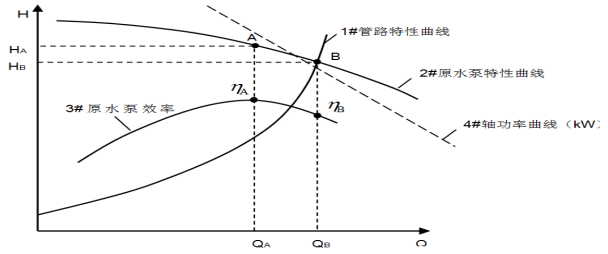

對比表1、表2中水泵的流量、揚程的設計值和實際值，可以發現各臺水泵均存在嚴重的偏工況現象。從圖2可以看出：水泵設計點為A，但由于管路系統特性曲線1^#和水泵特性曲線2^#的交點B為系統實際運行工況點，即出現前述提到的偏工況運行?？赡軐?dǎo)致水泵的實際流量或揚程無法滿足生產工藝要求。

（2）效率的影響

同時，從泵的效率曲線3^#上可以看出，水泵在設計點A點的效率η_A最高，在運行工況點的實際效率η_B低于該泵的設計效率。為此，偏工況可引起水泵運行效率下降，在同等工藝要求下勢必導致能耗的浪費。表3中各系統效率處在37～65 %的范圍內，屬于效率較低。

圖2 水泵及管道特性曲線圖

（3）水泵功率的變化

隨著水泵工作點的變化，水泵軸功率也隨之發生變化，根據圖2可以看出，設計工作點A在功率曲線下方，實際工作點B在功率曲線上方，為此一旦出現上述情況的偏工況，就會導致水泵實際功率大于設計功率，表3中除通風設備水系統外，其他系統水泵均是此現象，嚴重時可能導致電機超負荷，甚至燒電機的情況。

（4）管路系統阻力影響

除水泵的設計選型不合理外，管路系統的不合理設計也是影響水泵系統能耗的主要因素。根據系統揚程[2]

H_z=h_a+（P₂-P₁）/ρg+H_v  m   ⑥

式中，h_a——是指吸入液面和排除液面的幾何高度，m；

    （P₂-P₁）/ρg——管路系統壓頭損失，m；

     H_v ——管路系統阻力損失，m；

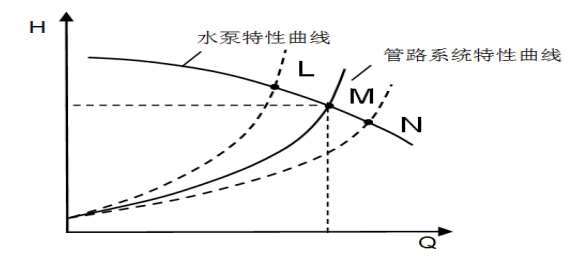

系統揚程H_z是由位能、壓能和管路阻力損失三部分構成，當位能、壓能不變時，管路阻力損失的直接決定了整個系統揚程大小。同時，系統揚程直接決定了泵工作揚程的大小。圖3，反應出當泵選定的情況下，泵工況點隨管路特性變化的趨勢，圖中的L、M、N三個點為運行工況點，從圖上可以看出水泵穩定運行時工作揚程等于系統揚程，且隨系統揚程變化而變化：當循環水系統管路阻力變大，如管道閥門關小，則該曲線往左邊移動；反之，則曲線往右邊移動。隨之，水泵運行工況點會偏離設計值，水泵的實際功耗也會發生相應的變化。

圖3  水泵特性曲線與管道特性曲線圖

4  節能措施

根據循環水系統的能耗評估與分析結果，本著投入最低、安全可靠的原則，在確保現在生產工藝的同時，對水泵重新設計、選型，并對管路系統進行局部?jī)?yōu)化，主要從以下兩個方面入手：

4.1 降低阻力損失

降低管網阻力損失主要是降低沿程阻力損失和局部阻力損失，措施主要有：1）在條件允許的情況下增大管徑降低管內介質流速；2）優化管路結構，減少?gòu)濐^、變徑管的數量或角度，縮短管路長度；3）修復或更換原老舊或損壞的管道和閥門；4）確保管閥、法蘭焊縫內部光滑，無銳角；5）合理的工藝設計，以確保系統正常工作時，泵前后閥門能處于全開狀態。

4.2 提高系統效率

提高系統效率的措施主要有：（1）通過有效的系統工況診斷，確定合理的系統工藝和水泵選型，使水泵正常工作時運行在高效區；（2）采用先進的水利模型，優化設計、制造、裝配工藝，提高泵的效率；（3）對于電機可選用當前國家發改委推薦的《高效電機推廣目錄》中的電機產品或滿足GB 18613-2012《中小型三相異步電動機能效限定值及能效等級》中不低于2級能效的電機。

5  工藝選型及節能預測

通過對原水泵相關參數的測試、計算和分析，并結合用戶的要求，確定水泵的流量、揚程和相關的工藝要求，并以此進行節能計算。按照前述方法和公式，計算得改造后相關參數如表3。經計算，系統綜合節電率約40.7 %。

表3 節能效果預測表

由于測試流量受管路位置、介質成分、流動狀態、管壁腐蝕程度等因素的影響，測試流量與實際流量可能存在一定的誤差，設計流量需結合實測揚程和現場工藝，并根據泵原廠家的水泵性能曲線進行修正，以獲得較為準確的數據。

6  改造實施

項目實施主要經歷“工況及能耗診斷、基準能耗測試、設備安裝、改后測試及驗收”等四個環節。第一環節需采用流量計和電能測試儀對系統工況和能源狀況進行測試、分析，以確定項目技術的可行性。項目在確定可行后，進入到后面三個環節，在此期間的能耗數據的采集需要安裝電度表和計時器，根據統計期內的實際數據，采用累計平均的方法計算獲得相應能耗結果。

7  實施效果

通過改造，系統參數滿足工藝試用要求，且系統設備安全、穩定性大大提高，節能減排、降本增效效果顯著，主要體現以下三個方面：

（1）系統設備安全、穩定性提高后，有效降低了設備的維護、檢修成本；

（2）通過改造，對原Y系列低效電機更換為符合國家要求的高效電機，完成了低效電機的淘汰工作，有效促進了電機能效提升工作的推進；

（3）通過系統優化，以及高效泵、高效電機的使用，項目綜合節電率達到42.6 %，每年可節約電量約221.6萬kWh，折算為標準煤量約731.3 tce，實現CO₂減排1168.1 t（排放因子采用0.5271 kgCO₂/kWh），年節能效益約110.8萬元。改造后節能測試結果見表4。

表4  改后節能效果測算表

8  結束語

本次節能改造取得較好的節能效益和良好的節能示范效應，為在昆鋼各個分廠及其他工業企業進一步推廣循環水系統的節能改造作出積極的嘗試，也為企業下一步節能減排、降本增效工作的持續、深入開展起到非常積極的作用。
