摘  要 介紹高爐鐵水稱重裝置——斷軌式淺基坑小跨度靜態軌道衡的應用，分析其構成、原理、安裝及投用，為實現高爐鐵水“一罐到底”的目的提供技術支撐。

關鍵詞 斷軌式淺基坑小跨度靜態軌道衡一罐到底數傳器

1  前言

為了滿足高爐鐵水運輸、煉鐵到煉鋼鐵水“一罐到底”的工藝要求，需要在高爐出鐵場下方的鐵路線上安裝鐵水稱重工藝計量秤，用來計量鐵水罐所裝鐵水的重量，同時監控鐵水液位，避免出鐵時鐵水溢出鐵水罐而引發事故。在鐵路線上安裝鐵水稱重計量裝置，首先要考慮鐵路線運輸?shù)陌踩?，能承受機車過往時的沖擊和所載的重量，這就要求要有堅實的地坪基礎、牢固的鋼結構秤架底座，其次才是鐵水稱重計量精度滿足要求。通常情況下，一般采用挖深坑做混泥土基礎平臺，鋼結構秤架底座通過螺栓安裝在混泥土基礎平臺上，底座上安裝稱重傳感器和秤臺，秤臺上安裝稱量軌，稱量軌與火車鐵軌間采用過渡引軌，過渡引軌安裝在鋼結構秤架底座上，底座設安全保護限位、過渡引軌采取防爬措施。安裝這樣一臺深基坑鐵水軌道秤，雖然精度有保證，但需要大量的土建工程，秤的結構件較多，秤體相對較長，設備費和安裝成本也較高，且施工時間長，維護不方便，基坑容易積水等弊端。近年來，一種無需混泥土基礎、小跨度、結構簡單、安裝維護方便、施工時間短等優點的斷軌式淺基坑靜態小跨度軌道衡被當作高爐鐵水工藝稱重計量秤使用。

2  斷軌式淺基坑小跨度靜態軌道衡的構成

斷軌式淺基坑靜態軌道衡由軌道式稱重傳感器、特殊秤體、數傳器、稱重控制器、大屏顯示器、超限和對位提示報警系統及附件等組成。

（1）特殊秤體

特殊秤體為整套軌道衡的關鍵部件，應根據所稱載鐵水罐的重量、運載鐵水罐臺車輪子數量和中心距、鐵路線的跨距等技術參數由秤的廠家專門設計制作，為整體鋼結構，并經過特殊處理和試驗，確保了鐵路線上運輸?shù)陌踩?。橫梁與豎梁整體焊接，橫梁相當于鐵路線的枕木，豎梁上安裝軌道式稱重傳感器、鐵軌，設有保護限位拉桿，可拆卸的傳感器、鐵軌通過高強度螺栓固定。軌道衡采取鐵水罐半邊受力稱重方式，因此秤體跨度小，秤體長度僅為鐵水罐臺車長度一半偏多。秤體總高度（含安裝上的軌道式稱重傳感器）≤600 mm。

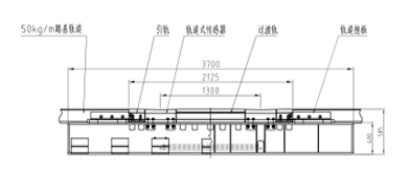

圖1  130T敞開式鐵水罐軌道衡特殊秤體示意圖

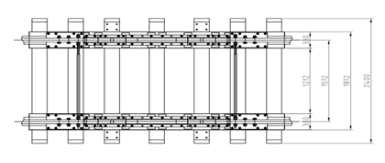

圖2  130T敞開式鐵水罐軌道衡特殊秤體示意圖

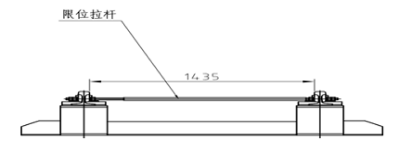

圖3 130T敞開式鐵水罐軌道衡特殊秤體示意圖

（2）軌道式稱重傳感器

軌道式稱重傳感器為橋式承載形式的傳感器，安裝在特殊秤體的豎梁平面上。傳感器受力平面為微凹圓弧面，有利于鐵水罐臺車輪子的定位。傳感器受力段距離不小于400 mm，鐵水罐臺車輪子受力段距離內各點承載受力產生的電勢信號基本一致，保證了測量精度。傳感器內部的空隙采用耐高溫隔熱硅橡膠材料填充，耐高溫電纜采取底部引出方式，地下穿管引至就近數傳器，具有很好的耐高溫防護。傳感器與秤體間采用嵌入式螺栓固定，稱重傳感器底座兩邊的秤體平面上有焊接擋塊，保證了安裝的牢固又克服了受車輛沖擊時左右的晃動。稱重傳感器前后端與鐵軌間的微小縫隙安裝時用密封膠注入，防止了砂石的進入。因軌道式稱重傳感器為廠家專門制造，需提供鐵水稱載的最大重量和火車臺車輪子的直徑，傳感器寬度適當比鐵軌稍寬。

（3）數傳器

數傳器為稱重傳感器提供12 VDC工作電源，并接受稱重傳感器承載鐵水重量產生的mv電信號，通過放大處理后，輸出數字信號給稱重控制器。數傳器裝于儀表保護箱內，與秤體就近且安裝，避免鐵水潑濺時高溫的損害，電纜穿鋼管埋于鐵路砂石下。

（4）稱重控制器

稱重控制器是核心關鍵儀表，裝于儀表保護箱內安裝在出鐵場平臺安全處，為數傳器供電、接受稱重數字信號，對信號進行處理，最終在液晶顯示屏上顯示鐵水罐的皮重、總重和鐵水凈重，通過報警觸點輸出報警信號?？蔀樯衔粰C(jī)和大屏顯示器輸出數字、模擬信號，便于遠距離清晰監控。具有設定、校秤、故障查詢、自動零點校正等功能。

（5）大屏顯示器

大屏顯示器一般安裝在方便人員觀測的位置，出鐵場平臺上安裝便于爐前工控制鐵水的重量，下方的鐵路線側安裝便于鐵路調度員和火車司機觀測及調度。重量顯示方式由稱重控制器設定，與稱重控制器同步顯示。

（6）超限和對位提示報警系統

報警系統為聲光報警，外置“確認”、“消音”按鈕，為重量設定報警，通過稱重控制器設定重量報警值、重量區間值及時間?？裳b在大屏顯示器旁，以便監控和報警。當鐵水罐空罐定位在稱量有效段，秤值滿足報警設定值，停留時間到后，發出聲光報警，通過按鈕進行確認、消音。

（7）附件

附件包含引軌、過渡軌、軌道抱板、儀表保護箱、電纜、高強度緊固件。引軌、過渡軌出廠時已安裝在特殊秤體上，材質與鐵軌一致。

3  斷軌式淺基坑小跨度靜態軌道衡的工作原理

鐵水罐臺車前端（或后端）的車輪壓在鐵路線上軌道衡的稱重傳感器有效段時，稱重傳感器因受到重力作用阻抗發生變化，從而產生mv直流電信號，直流電信號經電纜送到數傳器放大、處理成與稱重值對應的數字信號后，送到稱重控制器在進行處理、運算后，在屏幕上顯示鐵水罐臺車的重量值。同時輸出數字信號、模擬信號和觸點信號，以便傳輸給上位機、顯示大屏和報警系統等。稱重控制器通過設定，可同時顯示皮重、總重或凈重，并傳輸?shù)酱笃聊伙@示屏上，為爐前工出鐵操作擺動溜咀、控制鐵水罐鐵水裝載量提供技術支撐，也為火車調度員、火車司機在車輛準確對位、啟停上提供幫助，在高溫、煙塵惡劣環境中做到數據共享，實現鐵水“一罐到底”的目的。

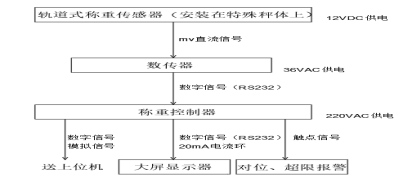

圖4 工作原理圖

4  安裝及投用

4.1 安裝

根據秤體長度切割鐵軌，使中心點位于出鐵擺動溜咀出鐵時落下的垂直點位上。移走切割鐵軌和下方的枕木，開挖安裝秤體的基坑，基坑寬度2.4 m、深度0.6 m、長度為秤體的長度，基坑底部平整、并用砂石填充并夯實，形成承載力不小于200 KPa的持力層，控制基坑深度為585 mm。

將秤體吊裝入坑，復核標高、對齊前后路基軌道無誤后，安裝傳感器、引軌、過渡軌，路基軌道與引軌用軌道抱板加固，秤體兩端的路基軌道需鐵路方加裝橫向防護限位拉桿。用萬用表檢測傳感器阻抗，各只應一致。敷設鍍鋅鋼管，把傳感器電纜穿管引至數傳器內。軌道接縫處填充密封固體膠，防止沙子和塵土進入?；靥铊F路石子，并填實，最后鋪一層黃沙，便于鐵水濺落時的清理，同時也起到隔熱保護傳感器和穿管電纜的作用。

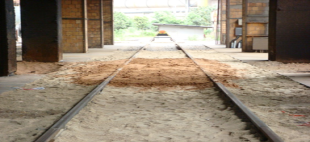

圖5  秤體安裝后砂石回填圖

安裝數傳器、稱重控制器、對位超限報警裝置，安裝時盡量避開出鐵時鐵水流的烘烤和飛濺、且容易觀測和維護的地方，電纜穿管敷設。最后電纜校對接線，系統通電。

4.2 投用

投用前應系統確認，秤體上的軌道、傳感器應與路基軌道在一條線上且高度一致，各儀表顯示正常。在稱重控制器上設定儀表參數，記錄下各只傳感器在空載時的mv值和匯總后的mv值，此時應為零，進行零點標定。聯系已知重量的空鐵水罐及臺車（重量可通過鐵路線上的整體高精度稱重裝置稱量獲得），通過火車機車?yán)\(yùn)到高爐出鐵場下方的鐵路線上，在人員組織到位下，用已知重量的空鐵水罐及臺車來標定軌道衡。使臺車前端的輪子壓在軌道式稱重傳感器的有效稱量段的中點上，此時鐵水罐中心垂直正對擺動溜咀下降點上，在稱重控制器上進行標定，使秤值顯示與已知重量值一致，同時大屏顯示器也顯示此時的重量值、對位報警發出聲光報警；分別使臺車前端的輪子壓在軌道式稱重傳感器的有效稱量段的前端、后端點位上，此時秤值顯示應在誤差范圍內，聲光對位報警繼續發出；標定時做好記錄，并記錄在加載時各只傳感器的mv值和匯總后的mv值，為以后維護作數據參考。加載標定完成后，火車機車?yán)\(yùn)空鐵水罐及臺車離開軌道衡，此時儀表上的稱重值回零，標定完成。

標定結束后，記錄稱重控制器內的標定系數和其它參數值，軌道衡即可投入使用。首次投用應校驗超限報警設定值，根據稱量情況適當調整。

5  軌道衡的主要技術性能

系統稱量精度：±0.5 %FS

最大安全過載：150 %FS

校準周期：6個月

最小顯示分度值：100 kg

施工需要時間：≤12小時

6  應用情況及分析

斷軌式淺基坑小跨度130T靜態軌道衡于2016年6月份起開始在昆鋼本部高爐3號出鐵口安裝，同年底又在1、2號鐵口，共安裝6臺。每臺軌道衡采用4只30T軌道式稱重傳感器、1臺特殊秤體、1臺數傳器、1臺稱重控制器、2臺大屏顯示器、1套報警裝置、1套安裝附件。安裝時未影響到高爐正常出鐵，安裝后即投入使用。

準確對位，借助對位報警提醒和重量值大屏顯示，使鐵水罐臺車前端的4個輪子精準壓在軌道式稱重傳感器有效段的受力面上，才能保證鐵水稱重計量的精確。為加強責任心，調動職工的積極性，高爐上為此專門制定經濟考核獎懲制度。

定期校準，是驗證軌道衡精度的必要措施。秤體、鐵路線受機車過往的重壓和沖擊，時間長了路基會發生細微變化，軌道衡又是半邊稱重方式，受力也將發生變化，因此需要定期用已知重量罐校對，才能保證系統的稱重精度。

經常性檢查，發現異常及時處理。檢查軌道衡周圍的地面上是否有濺落的鐵渣、鐵塊，如有及時清除并回填砂石；軌道衡各部件與路基軌道的高度、平齊度應一致，確保行車安全；傳感器兩側的黃沙要及時填補，更好的隔熱保護傳感器。

昆鋼本部高爐自從安裝、使用斷軌式淺基坑小跨度130T靜態軌道衡后，通過高爐爐前工和火車?yán)\(yùn)人員不斷摸索，已使鐵水罐定量裝載鐵水正點率（50±1 T范圍內）達到了95 %以上，實現了鐵水熱裝熱送、“一罐到底”的目的，為公司節能降本再添了新節。

7  結束語

斷軌式淺基坑小跨度靜態軌道衡是無混泥土基礎、淺基坑、小跨度的鐵水工藝稱重計量秤，而且投資省、安裝時間短、維護方便等優點，特別適用于高爐后期上的鐵水工藝稱重系統，隨著秤體和稱重傳感器制作的不斷優化，相信會越來越多地應用在鋼鐵高爐上。
