摘  要  在原有設備基礎上，對各區域生產設備數據系統監控集中管理，利用現有以太網傳輸信號，調取模擬量，數字量數據，調取內部程序，采用集中數據跟蹤系統的使得，為后期維護和故障的查找更方便快捷。通過一系列的整改消除了故障誤判和診斷時間，為棒材生產的連續進行創造了有利條件。同時減少了由于故障停機造成的動力能源浪費及產生的人工費用，節約了生產成本。

關鍵詞  網絡通訊  PC  PLC 數據跟蹤

1  前言

安寧公司本部棒線廠設備區域的加熱爐、軋機區、冷床區、精整區等控制設備的網絡系統采用GENIUS BUS網絡結構，整個工藝線上的設備由4臺監控站（HMI）進行，在最近幾年生產過程中，原有的監控系統，已經不能及時反映出設備運行情況和故障報警的準確性，出現誤報的情況，現有人員設置，對現有運行設備無法快速甄別故障源，導致處理時間過長，極大影響了整個棒材線正常的生產。

2  軋線設備自控系統及人機以太網絡網結構

2.1 棒材軋線自動控制系統的構成

棒材軋線控制系統是自動化控制系統與電氣系統兩部分構成，按GE公司對軋機設備采用90-70作為軋線PLC系統的主站。主要由操作室監控站、軋機傳動裝置、本地I/O站，遠程I/O站等。其余各站點采用90-30PLC系統作主站，控制各區域相關的變頻器、本地I/O站，遠程I/O站，各PLC站通過各級網絡連接，以實現自動化系統及與電氣傳動控制、實現各區域設備運行過程中動態數據的交換。

2.2 GE FanucPLC的構成

2.2.1 主軋區PLC系統

1）主軋區PLC2A系統由GE Fanuc提供的系列90-70 PLC構成主站，主要設置： 基于Intel的CPU處理器，電源模塊和機架，I/O模塊、模擬量I/O模塊 、通信模塊、網絡通訊模塊、網絡接口單元、本地I/O等構成。

2）其它區域PLC系統由GE Fanuc提供系列90-30 PLC構成主站，主要設置：  CPU374處理器、電源模塊、I/O模塊、分布式I/O通信模塊、本地I/O等構成。用于在生產過程設備運行數據實時采集、處理與控制，還用于各區域DV300、變頻器、液壓站等設備進行實時控制。

3）本地I/O和遠程I/O站主要設置：GE Fanuc開發的VersaMax PLC CPUNIU、電源及電源輔助底座，通訊模塊、I/O模塊（包括數字輸入，數字輸出）、I/O底座 。

2.2.2 棒材線軋線監控站（HMI）系統

軋線監控系統由4臺監控站（HMI）構成，其中2臺設在主軋線CS4操作室用于監控軋機區設備運行狀況，2臺分別設在CS5 、CS6操作室分別用于監控冷床區和精整區設備運行狀況。

—— 監控站計算機配置：

監控站主機采用工控機，配置表如表1所示。

表1  監控站主機配置

2.2.3 網絡及通訊

整個自動控制系統設置三層通信：以太網、現場總線PROFIBUS-DP、GENIUS BUS，主要通信網絡設施為以太網交換機和總線通訊模塊。

1）各區域遠程I/O站通過GENIUS BUS進行通信。

2）各區域PLC主站和傳動裝置、變頻器、各區域遠程I/O站通過現場總線PROFIBUS-DP  進行通信

3）各站操作室監控HMI和PLC之之間采用以太網通信。

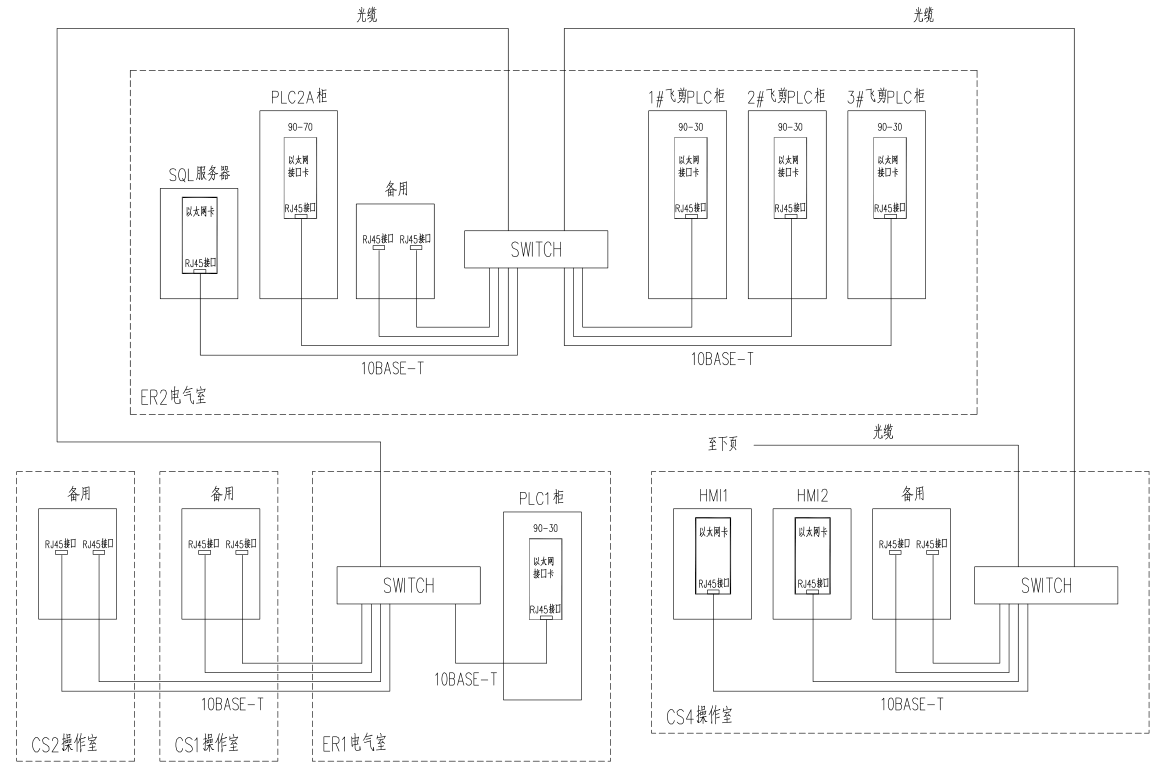

棒材線生產各區域由主站GE90-30CPU、I/O遠程站、傳動裝置、變頻器組成。其中以太網絡結構如圖1所示。

圖1  80萬噸棒材線PLC以太網系統圖

3  增加實時數據跟蹤監控系統原因及過程

在最近幾年生產過程中，原有的監控系統，已經不能及時反映出，設備運行情況和故障報警的準確性，出現誤報的情況，嚴重影響了生產的正常進行。當出現故障出現的時候，當班的電氣維護人員因?yàn)檎`報 ，增加了查找和排除故障時間，大大的降低了生產率。

由于在80萬噸調試期間原有的監控系統沒有增加實時的監控和數據采集，在故障發生時不能對相應的設備點，調取相關歷史數據并進行分析，只能憑經驗和人為判斷來處理，導致查找不準確，處理時間長，特別是一些偶發間斷性故障，因?yàn)闊o歷史數據的充采集，無法對事故進行預判和預防處理，導致一些事故擴大，造成停機。

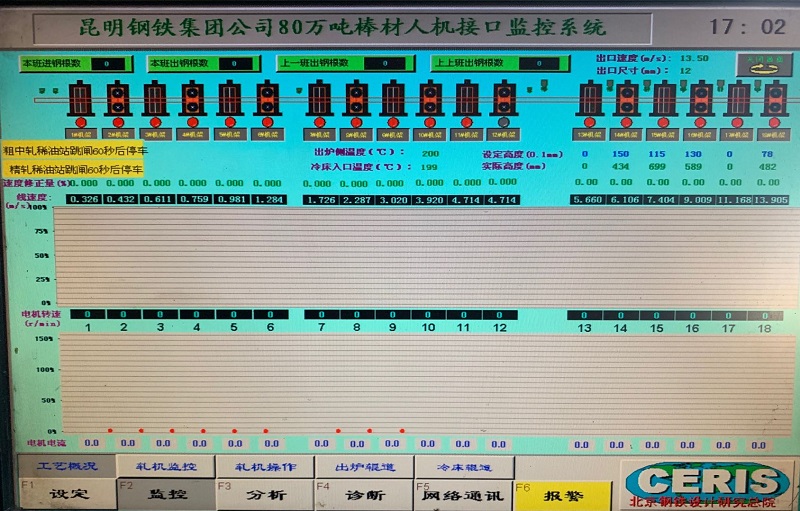

圖2  現使用的監控畫面

增加一套實時的跟蹤系統勢在必行，現場勘察后，決定在ER2電氣值班室里增加軋線監控系統設置1臺監控站（HMI），八芯以太網線20米，水晶頭兩個。

—— 新增HMI監控計算機技術規格：

新監控站主機采用工控機如表2所示。

表2  新增工控機配置

現場增加一根以太網線網線與PLC2A的SWTGCH相連，從PLC2A拓?fù)渚W(wǎng)中調取需要的數據。

在解決了硬件問題后，通過對比，選擇了ibaAnalyzer、kEPServerExV4.0、SIMATIC WINCC Explorer，三個軟件組建實時數據跟蹤系統，采集軋機區傳動系統，飛剪系統、潤滑系統，以及冷床精整區域運行設備的實時數據，運用WINCC 對所采集數據進行過程監控。

3.1實時數據跟蹤系統的組建

3.1.1 ibaAnalyzer軟件的安裝運用

ibaAnalyzer是一款通過ibaPDA服務器記錄并分析復雜數據的功能強大的工具，生產過程中的各項數據可以被實時記錄在服務器中，通過調取記錄的數據，就可以分析設備運行的狀態，如出現設備故障、生產事故等情況時，調取相關歷史數據并進行分析，就能發現并總結出想要的結論。

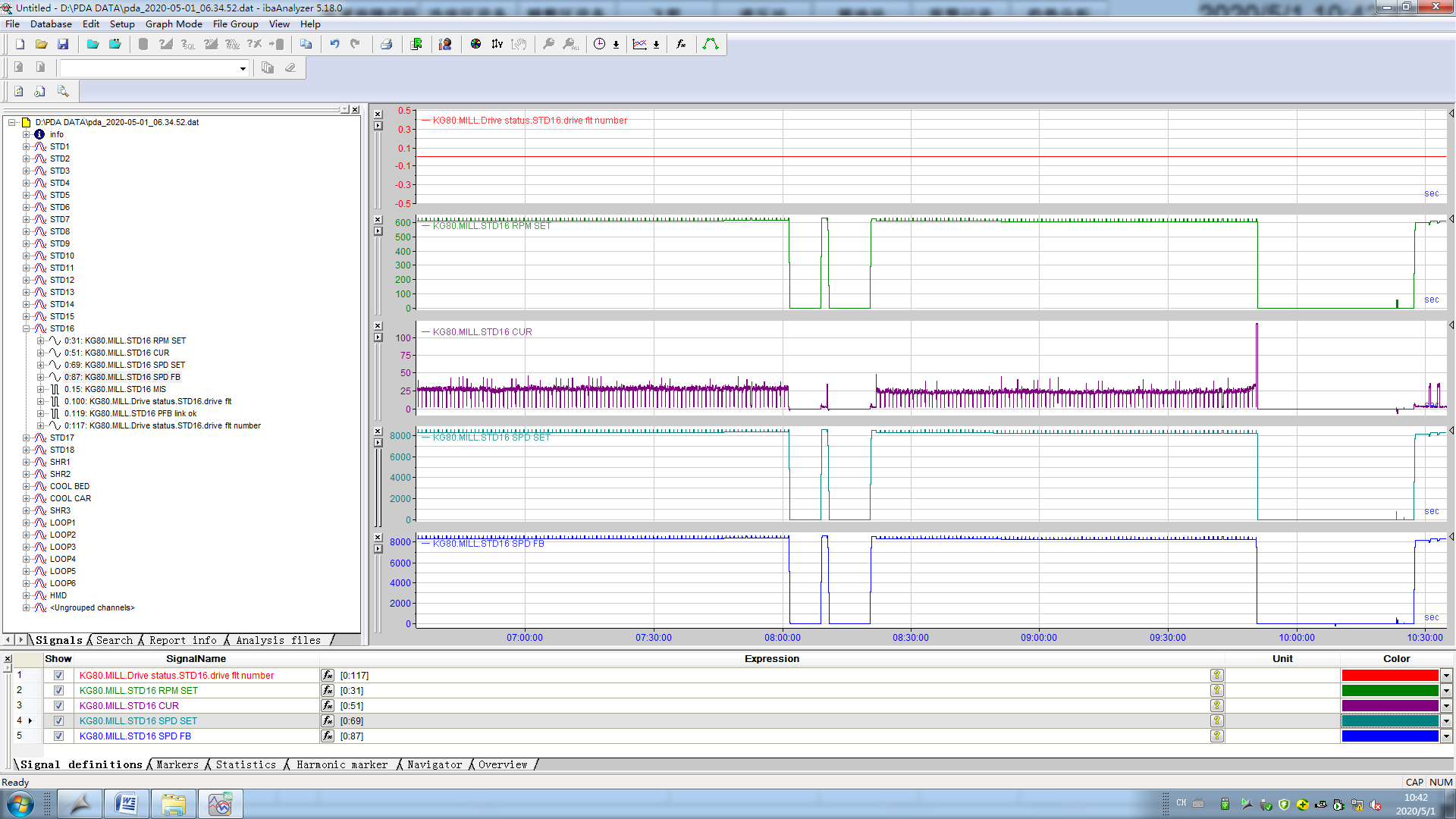

打開ibaAnalyzer后界面如圖3。

圖3  ibaAnalyzer開機運行界面

3.1.2  KEPServerEX V4.0軟件的安裝運用

KEPServerEX V4.0是kepware通信技術的產品，歷經了多年的發展，在結構和功能上都得到了增強。KEPServerEX V4.0 是市場上先進的通信技術和OPC服務器，KEPServerEXv4.0 Communications and OPC Server SoftwareKEPServerEX V4.0具有以下功能特點：能夠自動降級功能、能夠自動生成數據庫獲取標簽、能使用以太網封裝、對調制解調器支持應用程序連接、OPC Quick Client。KepServer安裝完成后，打開KEPServerEX  Configuration運行程序點擊菜單欄New Channel，填寫通道名稱，下一步，在Device driver中選擇Siemens TCP/IP Ethernet，此選項是針對西門子PLC型號，KEPSERVER4.0最大支持到S7-1200，若產品使用的是其他公司的PLC，可選擇對應的PLC型號即可。之后一直點擊 下一步，通道創建成功。

1）添加設備Device。

2）打開Click to add a device，輸入設備名稱，進行下一步操作。

3）選擇對應的PLC型號，點擊下一步，填入PLC對應的IP地址，一直點擊下一步。

4）添加通信變量。

5）最后就是創建需要的通信變量，打開Click to add a static tag。

6)輸入每個變量的名稱、 通信地址、 描述、 數據類型等。

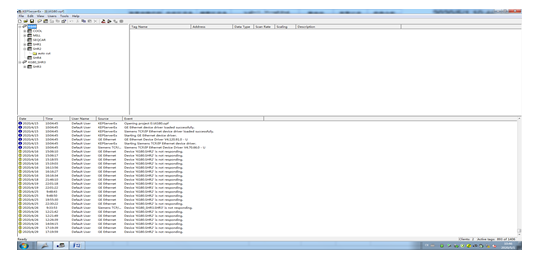

變量為INT類型，Data Type一般選擇WORD，打開KepServer界面如圖4所示。

圖4  KepServer運行界面

3.1.3  SIMATIC WINCC Explorer軟件的安裝運用

西門子WINCC是基于西門子SCADA（數據采集與監控調度）軟件開發的類似于DCS系統的組態軟件。SIMATIC WinCC是第一個使用最新技術的過程監視系統，它具有良好的開放性和靈活性。

SIMATIC WINCC Explorer安裝后，雙擊桌面SIMATIC WINCC Explorer圖標打開軟件，依次按下列步驟進行：

1)新建一個多用戶項目，

2)建立畫面右鍵點擊圖形編輯器然后點新建畫面，

3)連接PLC，右鍵點擊變量管理選擇添加新的驅動程序在彈出的窗口中選擇SIMATIC S7 protocol suite 項，然后點打開即可，選擇連接方式，右鍵點擊TCP/IP選項，

4)點擊新驅動程序的連接，輸入需要連接的PLC地址，

5)在剛剛所新建的連接中建立變量，變量鏈接完畢后，可以運行看未優化前系統和優化運用后的系統界面。新軋線實時人機監控畫面如圖5所示，原有軋線監控報警畫面如圖6所示，新軋線監控報警畫面如圖7所示，新軋線增報警代碼查詢表如圖8所示。

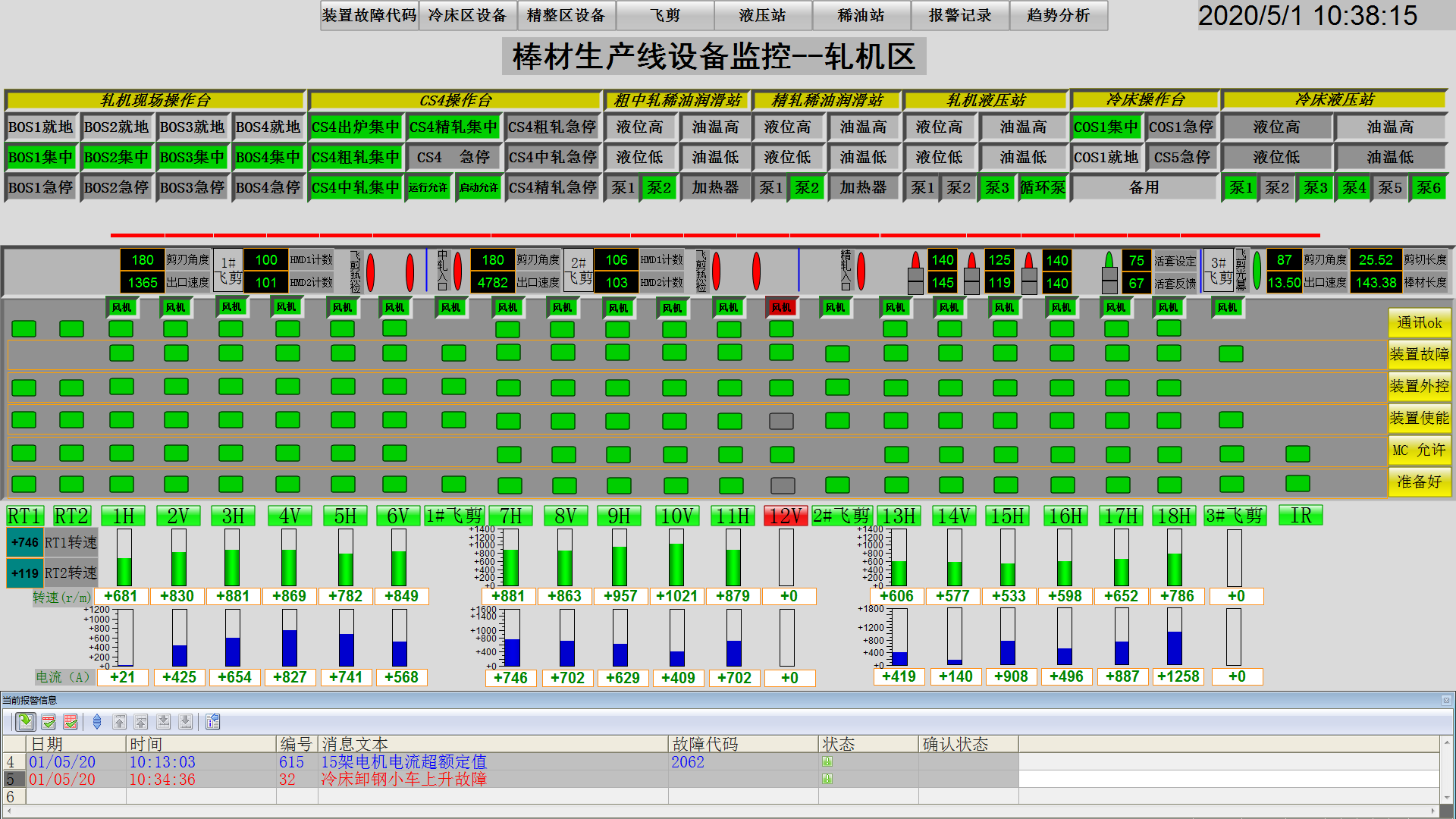

圖5  新軋線實時人機監控畫面

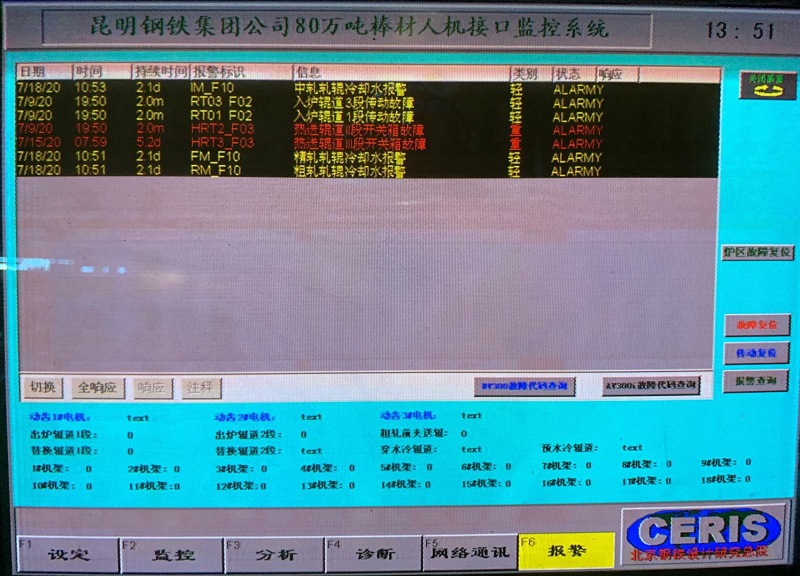

圖6  原有軋線監控報警畫面

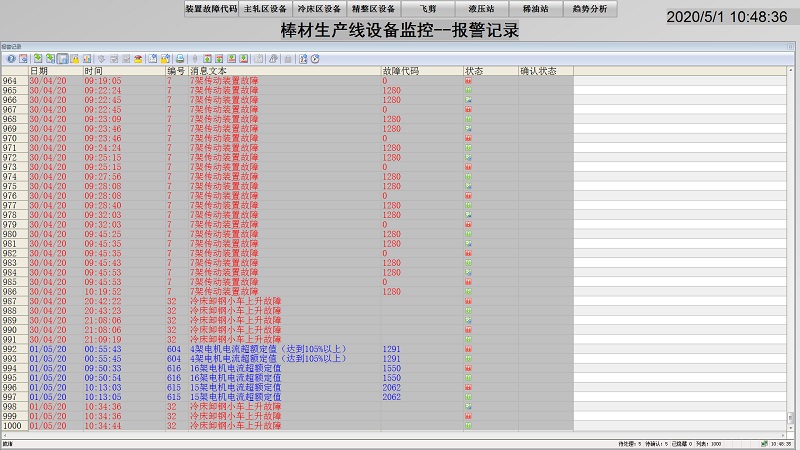

圖7  新軋線監控報警畫面

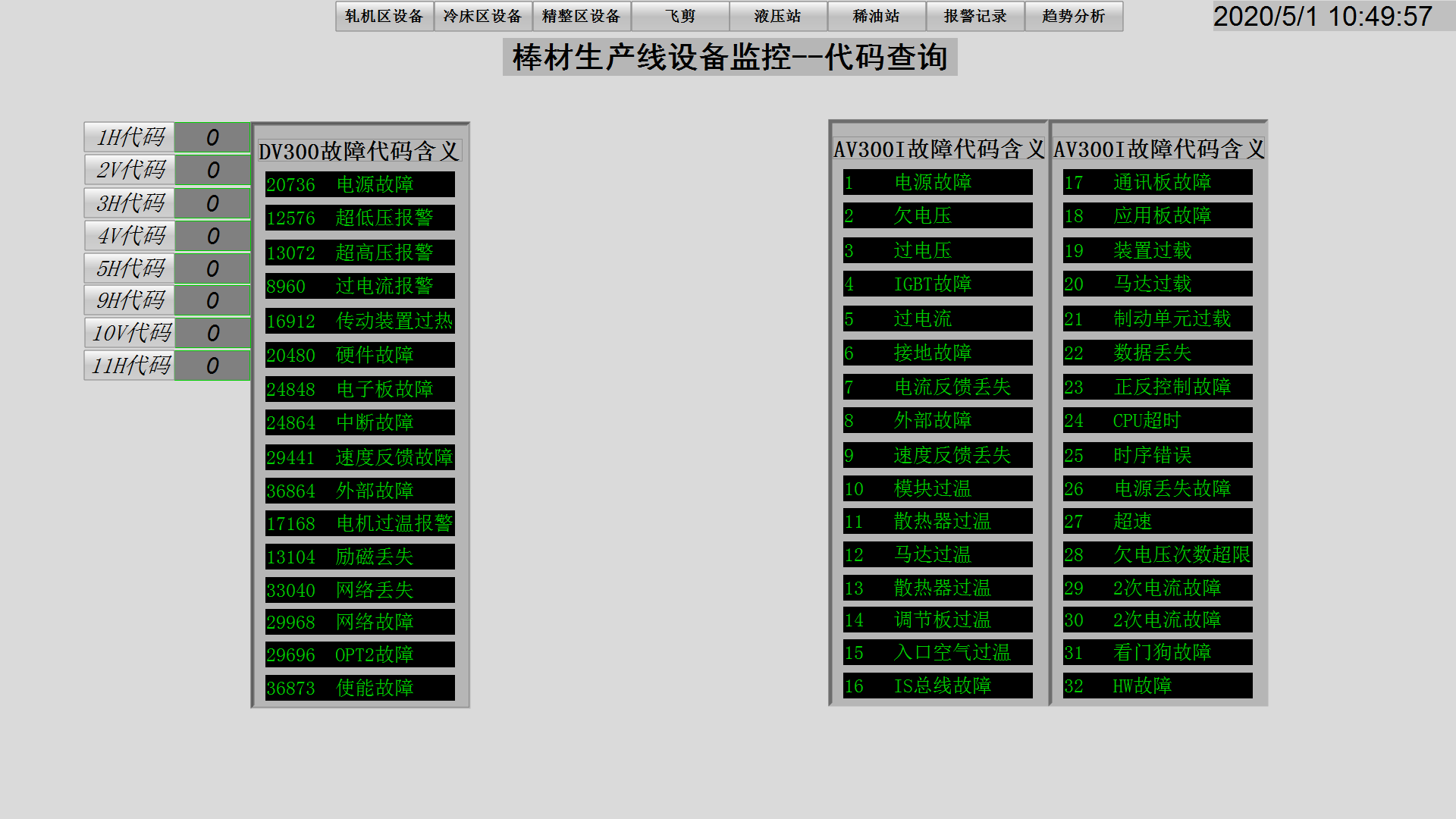

圖8  新增軋線報警代碼查詢表

4  應用效果

4.1 達到的目標

通過一段時間對軋機實時數據跟蹤監控的運用，大大的提高了故障分析的時間和準確性，節約了處理故障所需的時間，為棒材線連續生產創造了有利條件。同時提高了軋機機時產量，增加了總產量、節約了煤氣和電能的消耗，降低了生產成本。

4.2 產生的經濟效益

每月處理設備故障時間，按節約40分鐘估算，在此期間因?yàn)楣收嫌绊懺斐砂艟€生產停機、電、煤氣及人工均在消耗。按照云南2020年5月棒線每噸利潤計算，可以產生的經濟效益為: 按故障停機時間，所影響的軋機總產量來計算。優化前后月和年停機時間對比如表3所示。

表3  優化前后停機時間示意

軋機每小時機時為產量=75（條）×2（噸） =150噸

每年增加生產時間為=40×12/60=8小時

每年累計產生150×8×150元（噸鋼利潤）=18萬元的經濟效益

5  結束語

新增監控系統后，通過調取記錄的數據，就可以分析設備運行的狀態，如出現設備故障、生產事故等情況時，調取相關歷史數據并進行分析運行狀況，就可以很快得出結論，效果十分顯著，及時保證了設備故障的快速處理。新增監控系統利用了80萬噸原有的以太網網絡，并根據實際情況采用新軟件避免了一些技術上的問題，根據現場具體情況，只增加了一臺工業工控機，八芯以太網線20米，水晶頭兩個，以最低的成本，取得了明顯的效果。使用以太網網絡結構配合軋機實時數據跟蹤監控創新，大大地提高整個設備的可控性，通過對數據的分析對可能產生的隱患，進行及時的處理,杜絕了事故的發生，防范于未來，為以后快速查找故障點、減少處理時間以及為設備隱患的發現提供了可靠依據。

參考文獻

[1]鄭發躍，李宏昭，呂健工業網絡和現場總線技術基礎與案例[M]。電子工業出版社.2017.08

[2]周志敏.紀愛華.西門子工業通信網絡組態編程與故障診斷[M]. 機械工業出版社.2014.05

[3]姜建芳.西門子WinCC組態軟件工程應用技術[M].機械工業出版社.2015.08

[4]向曉漢.西門子PLC高級應用實例精解[M].機械工業出版社.2015.08
