郭先燊

（河鋼集團邯鋼公司）

摘  要  對邯鋼8高爐激光料面儀的應用實踐進行了總結。該料面儀通過安裝在爐喉密封蓋上南北方向?qū)ΨQ的兩個激光照射掃描爐內料面，同時使用正東向的紅外線攝像頭進行拍攝錄像，最后用配套軟件將拍攝的照片與視頻進行重疊處理，顯示出激光軌跡圖，即料面形狀圖。操作者可以直觀地觀測到爐內料面形狀，也可以通過配套軟件推算出料面深度、平臺寬度等參數，實現高爐上部調劑的可視化。

關鍵詞   高爐  激光  料面儀

1 引言

自1999年?duì)t頂紅外攝像技術推廣應用以來，黑暗的爐頂終于見到了亮光，但光線微弱，僅能觀測到爐料中心高溫煤氣形狀，無法觀測到料面形狀。2012年12月，邯鋼8高爐（有效容積3200m3）通過應用高爐激光料面儀，有效彌補了這一不足。該技術利用激光掃描料面的同時，對爐頂攝像進行拍照、錄像，最后使用配套軟件合成料面形狀圖，實現了料面的可視化，為高爐操作者的上部布料調劑提供了直接依據。

2  技術原理及設備安裝

2.1  技術原理及實現

激光料面儀技術原理是利用激光將黑暗的料面照亮，再用攝像機拍攝下來，最后用配套軟件將拍攝的照片與視頻轉換成料面形狀圖，實現料面的可視化。該技術的裝置主要包括攝像儀、激光料面掃描與圖像處理系統三個部分。攝像儀采用紅外線攝像頭，可根據溫度差異，將不可見的熱氣流轉換成可見圖像，技術成熟，已在全國各高爐普遍使用。激光料面掃描是本技術首創，是兩個帶旋轉機構的激光發射器。高爐生產時爐內料面上方光線微弱，特別是剛剛放完料時，基本上是一片黑暗，此時打開料面上方兩個對稱的激光器，在旋轉機構的帶動下兩束激光束旋轉90°照射料面，同時用紅外線攝像頭連續拍攝或者錄像。最后，圖像處理系統將拍攝的照片與視頻進行重疊處理，就會在料面上形成一條料面輪廓圖（類似剖面圖），顯示料面形狀。操作者還可根據需要，利用配套系統進一步處理圖片 ，推算平臺寬度、距離爐墻距離、漏斗深度等料面參數，實現料面可視化檢測。

2.2  設備安裝

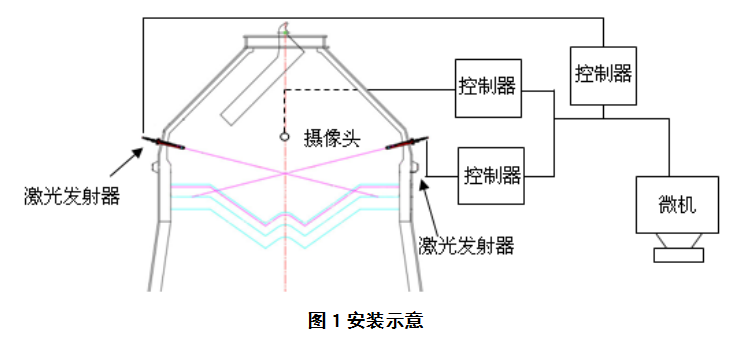

安裝、更換、維護方便。安裝時，只需在爐喉密封蓋上開3個直徑小于100mm的小孔，焊上法蘭，任意位置均可。為了便于觀測，一般兩個激光發射裝置安裝在同一標高的180°對稱位置上，攝像頭在兩激光發射裝置連線的垂直方向，3個裝置高度都在零料線以上1米左右。邯鋼8高爐的檢測裝置就是由安裝在南北方向兩個激光發射裝置與正東邊一個微型紅外線攝像頭組成。激光發射器與紅外攝像頭全封閉的防水、防塵金屬外殼設計，用少量的高壓氮?dú)饣騼裘簹獯党傻臍饽槐Ｗo(hù)，工業水冷卻，體積小、安裝方便。激光料面儀顯示端接入高爐主控操作微機中，日常使用與技術分析都在主控室，方便快捷。其安裝示意如圖１所示。

3  應用狀況

3.1  觀察料面形狀與氣流狀態

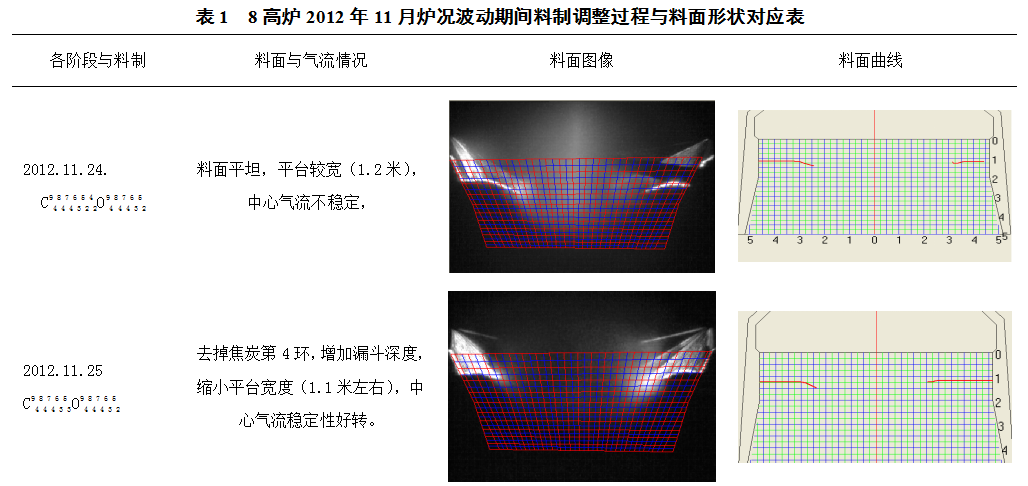

正常生產情況下系統只有攝像頭進行連續拍攝監控，用于觀察爐內氣流與設備運轉情況，激光發射裝置處于休止?fàn)顟B(tài)。當高爐爐況異?；蚣夹g(shù)分析等需要進行料制調整時，操作者隨時可以掃描料面觀察變化，尤其是在連續調整料制時，可以邊微調料制邊觀測料面形狀與氣流狀態，直到到達理想料面與氣流分布。邯鋼8高爐從2012年底到2013年3月出現一次嚴重的爐況波動。表現為靜壓與渣皮周期性波動、煤氣利用率低、爐內氣流不穩，導致爐溫難以控制，甚至多次出現爐涼、懸料。高爐通過加焦比、提熱量，上部不斷優化料制矩陣等措施，最終實現了爐況恢復。本次恢復過程中的料制調整直到最終的穩定，激光料面檢測裝置發揮了重要作用。波動時料制為C948474635242O9484746352，爐內表現為中心氣流不足，氣流不穩定。用檢測裝置掃描后發現，料面過于平坦，平臺寬、漏斗淺。針對這種情況，首先去掉第4環焦炭，11月25日料制變成C9484746353O9484746352，再次掃描料面看出漏斗深度增加，平臺寬度縮小0.1米到1.1米左右，中心氣流穩定性稍有好轉。高爐繼續縮小平臺寬度、增加漏斗深度，通過多次調整與料面掃描觀察，最終完全去掉了第5環礦，料制變成C938373625243O94847363，料線也從1.4米提到1.3米。最終調整為窄平臺（寬度1米左右）、深漏斗（1.3米），平臺稍離爐墻（離爐墻0.1米）的料面。調整后，高爐中心氣流順暢、邊緣氣流穩定，高爐煤氣利用率穩定，指標逐漸改善。高爐料制調整過程與對應料面（見表1）：

3.2  尋找最佳料面形狀

日常操作時通過觀察各種爐況時料面形狀與煤氣流特征，及時調節操作制度，保證爐況穩定。每次料面的掃描圖與視頻文件會自動保存到數據庫中，操作者可以通過大量料面形狀數據與高爐指標對比，尋找各種原燃料等條件下的最佳料面形狀；也可以在操作中，當高爐爐況與指標達到最佳時，記錄下此時的料面形狀，并在以后的生產中盡量保持此料面形狀，保持爐況的穩定。如高爐需要攻關指標進行上部調整時，操作者可先記錄調整前料面形狀再調整，一旦出現爐況波動時可及時回調料制，恢復之前正常爐況的料面形狀，達到快速恢復爐況的目的。

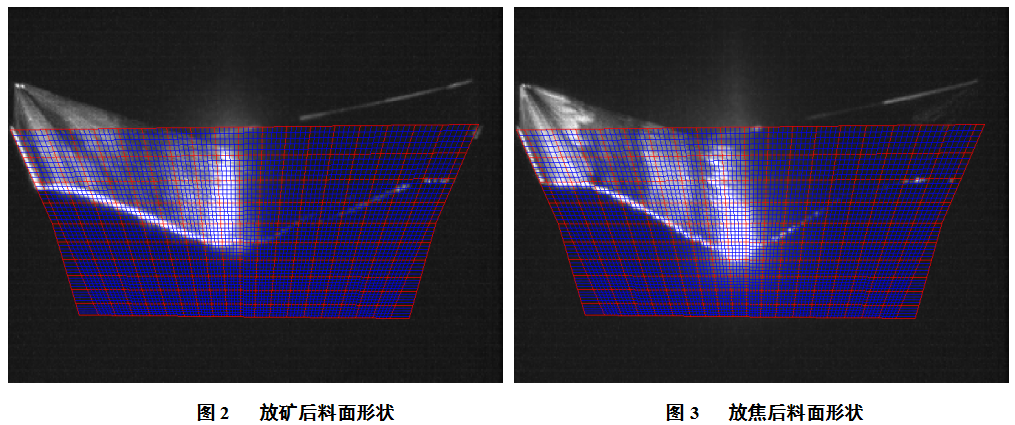

8高爐通過觀察，在原燃料條件較好，燒結礦供應充足、堿度合適（1.9左右），理想料面形狀是：放礦后有1.0米左右平臺，且平臺緊緊挨著爐墻，中心有1.5米深、半徑3.6的大漏斗（見圖2）。放焦后邊緣有1.3米平臺，平臺也是緊挨著爐墻，中心有1.8米深、半徑3.3的大漏斗（見圖3）。煤氣流是放料前中心有較強火焰（溫度較高的煤氣流），火焰中很少攜帶爐料粉末，在放礦后火焰熄滅，放完后逐漸恢復，放焦炭后火焰也熄滅，但馬上恢復，邊緣沒有火焰。保持以上料面形狀與煤氣流分布，8高爐爐況能保持穩定順行。

目前（2021年3月），原燃料條件變差，燒結礦供應緊張、堿度高（2.0左右），理想料面形狀是：放礦后有1.0米左右平臺，且平臺稍離爐墻0.3米左右，中心有1.3米深、半徑3.5的大漏斗。放焦后邊緣有1.2米平臺，平臺離爐墻0.2米左右，中心有1.1米深、半徑3.6的大漏斗。煤氣流是放料前中心有較強火焰，邊緣極微弱火焰?；鹧嬷泻苌贁y帶爐料粉末，在放礦后火焰若隱若現，放焦炭后火焰熄滅，但馬上恢復。保持以上料面形狀與煤氣流分布，8高爐爐況能保持穩定順行。

3.3  發現爐頂布料異常情況

可以通過料面檢測裝置排查爐況出現的變化是否是爐頂布料所致。當上部布料制度與料面形狀穩定時，爐況出現波動，操作者可以排除上部料制影響，查找其它原因。當料面檢測裝置觀測到料面形狀不規則、料面變化太大或者偏料等異常料面時，操作者可根據觀測結果判斷是設備故障還是爐況原因，對癥下藥，采取措施。

2020年12月15日白班南探尺突然偏尺0.6米，上料多次提起南探尺重新放尺仍然偏尺，此時工長立刻用料面檢測裝置進行料面掃描，根據掃描結果很快確定料面規則正常，確定為南尺故障，高爐保持正常操作。事后檢查發現是南尺鏈條因爐頂高溫拉長所致，證明本次判斷完全正確。

3.4  可以糾正布料設備引起的誤差

當更換新布料流槽受到形狀、材料、大小等改變時，以及正常生產中流槽磨損時，爐料在爐內的實際落點將發生偏差，影響爐內氣流分布。高爐可以通過觀察料面檢測裝置，對布料矩陣進行微調，糾正設備缺陷，保證實際落點準確。

2018年9月26日8高爐休風更換爐頂布料溜槽，高爐通過激光料面儀掃描料面形狀與觀測爐料落點，發現裝新溜槽后爐料落點向中心方向移0.1米，為了保持爐況穩定，高爐送風后礦布料角度從α39.5°38°36°34°，調整為α40.5°39°37.5°35°，調整后再用激光料面儀掃描料面形狀，得到了爐料平臺與漏斗同休風前舊溜槽一致結果，從而保持了休風后爐況的穩定。

3.5  代替爐頂十字測溫部分作用

料面檢測裝置使高爐操作實現了可視化，相對于十字測溫簡單測試溫度，料面檢測裝置雖然不能準確測量溫度，但是可以觀測料面形狀、觀察爐內火焰（溫度較高的煤氣流）分布與大小，基本滿足觀察爐頂煤氣分布的目的?？紤]十字測溫還有導致爐料偏析、設備下方料面凹陷等不利影響，高爐從2013年開始將四根十字測溫中的兩根拆除，目前觀察拆除后爐頂靠料面檢測裝置、壁體溫度完全能夠準確掌握煤氣分布。

4  結語

（１）安裝高爐爐內激光料面儀前，高爐操作人員只能根據理論計算或者休風觀測推測料面形狀，很難一次調節到位。有了激光料面儀，爐內料面狀況就可直觀地顯示出來，為高爐操作者掌握料面形狀提供了依據，有助于快速制定合理的操作制度來調節爐況。另外，通過長期觀察料面形狀與歷史數據的積累，有助于高爐操作者盡快掌握高爐布料與爐內氣流分布規律，推動操作水平提高。

（２）在邯鋼8高爐應用的激光料面儀，雖然用高壓氮?dú)饽槐Ｗo(hù)，但在爐頂工作條件惡劣，激光孔容易被爐料小顆粒堵塞住，在線清理時需要拔出裝置，雖然有閥門可以關閉爐內煤氣，但由于頂壓太高，過于危險，一般更換都需要等休風處理，所以有必要增加在線清理裝置或者提高裝置的抗粉塵性能。

（3）對溫度與粉塵偏敏感。正常頂溫時（頂溫120℃以上）只有在料罐剛剛放完礦爐內沒有火苗的1分鐘左右能掃描料面形狀，時間長頂溫高爐就無法掃描或掃描不清，在放焦后由于頂溫較高較難掃描到料面形狀，在中心區域煤氣流速高粉塵大也很難掃描到，這些均是該項技術需要改進的地方。

（4）目前料面檢測裝置主要是對拍攝圖片進行觀測，計算平臺寬度、漏斗大小等料面參數誤差偏大，且未能將這些參數與高爐上料系統布料矩陣、料批、料線等布料情況實時比較，找尋內在規律，需要進一步改進。
