李永朝

（河鋼股份有限公司邯鄲分公司）

摘  要  本文介紹了邯鋼5號高爐大修停爐放殘鐵情況，并根據現場情況闡述了爐缸爐底侵蝕形態：存在較為明顯的不均勻侵蝕，炭磚的環裂現象甚明顯，炭磚熱端存在廣發的疏松層。并分析了產生這種侵蝕形態的原因。

關鍵詞  爐缸  爐底  侵蝕

煉鐵部5號高爐有效爐容2100m3，本代爐役于2005年7月9日點火開爐，生產13年8個月，累計產量22991570噸，單位爐容產鐵11496噸/m3。

1  高爐爐缸爐底基本情況

1.1  冷卻設備和耐材配置

5號高爐爐缸和爐底采用軟水冷卻，其中爐底區域的1-4段冷卻壁均為鑄鐵光面冷卻壁，爐底冷卻為下封板冷卻方式。

爐缸爐底共15層炭磚。爐底滿鋪炭磚1-5共五層，自下而上的配備情況：三層半石墨炭磚，第4層和第5層邊緣為西格里微孔炭磚、中部為國產微孔炭磚；爐缸側壁炭磚6-15層，6-12層為西格里微孔炭磚、13-15層為國產微孔炭磚。陶瓷墊和陶瓷杯、風口組合磚均為剛玉氮化硅材質。

1.2  爐役后期爐缸安全狀況和生產情況

從2013年7月份開始爐缸側壁溫度和冷卻壁熱流強度均快速升高，前后經歷了三個時期：輕微侵蝕期，快速侵蝕期，爐役末期是維持期。

輕微侵蝕期從2013年7月至2016年3月。這個階段基本上是陶瓷杯侵蝕和凝滯層形成和消解的過程，炭磚侵蝕非常輕微，侵蝕最嚴重部位炭磚厚度由960mm降至920mm，侵蝕了40mm，熱電偶溫度在450-480℃之間，雖然不低，但是相對比較穩定。

快速侵蝕期從2016年4月至2017年8月，此階段炭磚侵蝕嚴重部位的侵蝕量基本在400-600mm，殘厚介于300mm-570mm之間。整個爐役期炭磚大幅度減薄均發生在此階段。這個階段主要依靠加裝的熱電偶來監測爐缸側壁炭磚殘厚。

2017年9月至停爐前是維持期。此階段由于停限產較多，總體產量不高，侵蝕較少，但正西偏南方向較為活躍，階段性創新高。

2  爐缸爐底侵蝕情況分析

2.1  爐缸爐底侵蝕的總體概況

5號高爐爐缸侵蝕也不甚均勻，總體來說是東半部分侵蝕較為輕微，西半部分侵蝕甚為嚴重。侵蝕最嚴重部位在東南方向的象腳區，具體來說就是第7層和第8層炭磚。

爐底炭磚第5層除周邊有殘余炭磚之外，中間已經侵蝕殆盡；第4層炭磚西半部分也侵蝕了一部分，形成了一個“凹坑”，東半部分基本未侵蝕到。

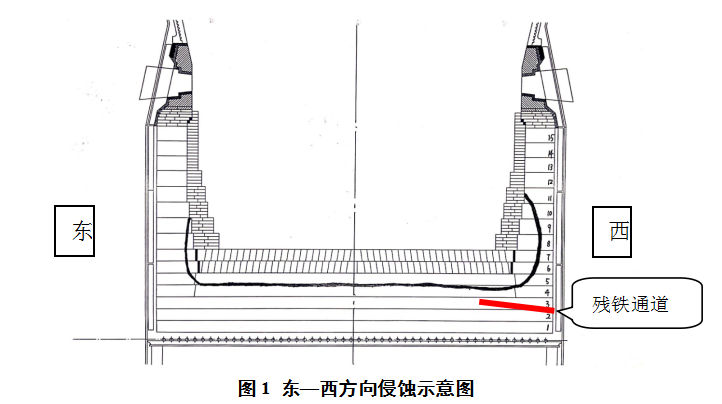

下圖為根據扒爐現場觀測和拍照還原的東—西方向侵蝕示意圖：

鐵口區域侵蝕較為輕微，與原來預估的僅剩泥包工作的狀況有較大出入，應與是西格里全碳鐵口良好的導熱性能和微孔性能有關，需進一步研究。

2.2  放殘鐵情況

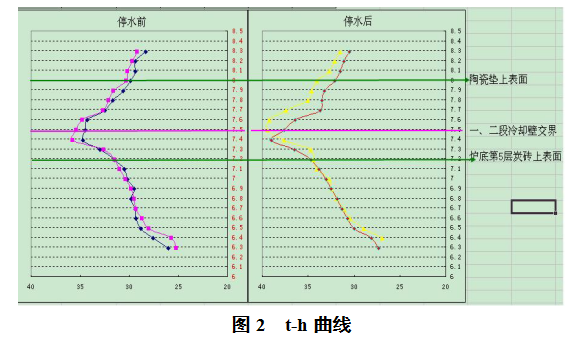

根據2019年2月16日休風測量爐皮溫度的結果，確定在爐缸爐底交界標高7.4m處即為象腳侵蝕的拐點（即侵蝕最嚴重、殘襯最薄處），該處是第一段冷卻壁上部。圖2為爐殼測溫形成的t-h曲線：

本次放殘鐵采用新的方法，從開始到結束用時約4.5小時，放出殘鐵500余噸。

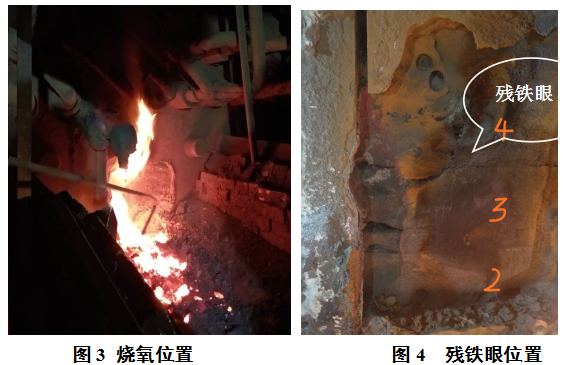

爐殼和冷卻壁放殘鐵采用燒氧的辦法。燒爐殼和冷卻壁的位置見圖3。燒開區域此位置基本對應第4層炭磚和第5層炭磚的下半部分。

殘鐵口位置定在標高6.6m處（爐底自上而下第四層炭磚中部）。鉆至約1.0米時，觀察炭磚亮紅，燒氧兩次即有殘鐵放出，過程比較順利。殘鐵口位置見圖4。

這次放殘鐵相較以往，算是非常成功，分析主要原因如下：

（1）首先是放殘鐵組織周密，操作非常熟練和連貫，從爐殼燒氧到燒完冷卻壁，僅用時2小時；清理殘鐵溝、殘鐵口周?chē)伭系扔脮r(shí)不到1小時；鉆鐵口過程用時1.5小時，整個過程完畢。

以往大高爐放殘鐵從拆除冷卻壁到燒開殘鐵眼往往耗時10小時以上，鐵水流動性變差，導致放出的殘鐵較少。

（2）殘鐵眼位置亦是侵蝕較為嚴重的區域。殘鐵眼大約在1號風口下，而侵蝕最嚴重區域在26-27號風口下，距離三塊冷卻壁，同時，殘鐵眼位置的侵蝕情況也非常嚴重，因此殘鐵較易放出。

7高爐大修放殘鐵，由于鐵路線兌罐等因素的影響，殘鐵眼的位置受限且僅能在東南方向，而東南方向的侵蝕非常輕微，基本還是原始炭磚厚度，導致殘鐵非常不易放出。

（3）鐵水流動性較好。末兩次鐵的[Si]和[Ti]分別為0.76%、0.118%和0.62%、0.088%，且[Mn]含量也在0.70%，流動性較好，殘鐵排出順暢。

2.3  爐襯侵蝕情況分析

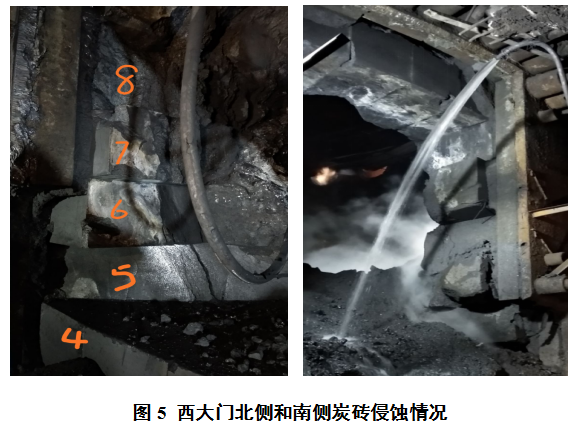

爐襯侵蝕曲線見圖1東—西方向侵蝕示意圖。爐襯最薄處位于第7層第8層炭磚，西大門北側面觀測，第8層算上炭磚熱面的疏松層，厚度尚有300-350mm。西大門南側情況類似。見圖5

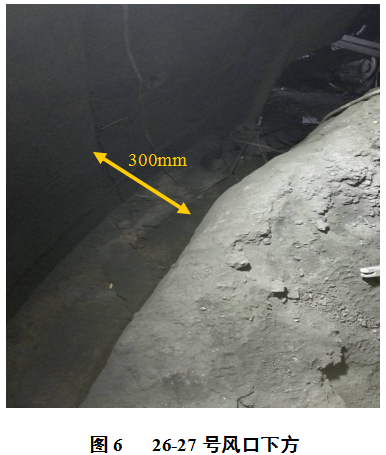

從上圖可見，如果去掉疏松層，殘余炭磚的有效厚度僅在200mm左右！另外，侵蝕最嚴重的地方不在西大門部位，而是靠近西大門南側的位置，距離西大門南側約兩塊冷卻壁（距離殘鐵眼三塊冷卻壁），位于26-27號風口之間的下方區域。見下圖。

扒爐時從該處測量完整的炭磚厚度僅剩150mm（除去疏松層），就是說停爐前將近一年半的時間，該部位緊靠150mm的炭磚維持爐內的熱量傳輸體系！

從爐缸侵蝕情況看，有兩個典型的特征：一是嚴重侵蝕發生在圍管和熱風總管交叉口下方左右（涵蓋的范圍較7高爐的局部侵蝕要廣，大約是側壁弧長的20%左右）；二是炭磚熱端的疏松層較厚；三是炭磚環裂情況并不太嚴重。，

試析其原因：（1）圍管與熱風總管交叉口附近的進風量與其他部位進風不均勻，風速較大（或較小），對爐缸均勻工作有影響，局部鐵水?dāng)_動較大，侵蝕較為嚴重。此為一種推測，尚需討論。

（2）爐役期間停爐3次，每次打水涼爐對爐缸炭磚熱面都有較大的危害，尚處于紅熱狀態的炭磚遇到大量水會發生氧化，產生較為嚴重的疏松層。

鋅富集也是造成疏松層產生的原因，但是5號高爐的鋅富集情況并不嚴重，詳見下條。

（3）炭磚環裂情況不十分嚴重，分析主要是兩點原因。

一是西格里炭磚的耐壓強度較高，西格里3RD炭磚的耐壓強度典型值大于55MPa，高出同時期國產微孔炭磚70%，其抵抗炭磚自身熱應力的性能較國產炭磚強，大量產生裂縫的幾率明顯降低；

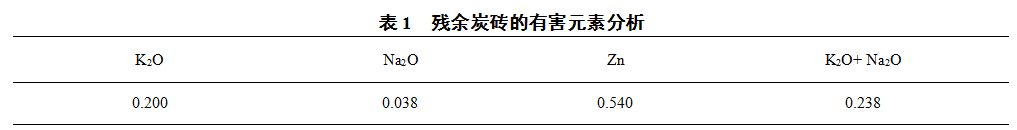

二是堿金屬并不十分嚴重，扒爐過程中沒有明顯的“析堿”現象，在放殘鐵燒完冷卻壁露出炭磚和放完殘鐵后，也沒有發現炭磚縫隙往外流鋅。對炭磚（西格里3RD）分析有害元素，成分如下：

結合扒爐放殘鐵和扒爐觀察、殘余炭磚取樣，以及環裂情況來看，K、Na、Zn對5號高爐爐缸的影響并不十分突出。K、Na不十分嚴重，對炭磚微裂紋的破壞作用就減小了，即使有微裂紋存在，其擴大的程度和速度并不大。

3  總結和討論

由于此次扒爐為機械作業，并且立體交叉嚴重，現場取樣和測量都比較困難，因此，取樣和測量的涵蓋范圍受限。但是從以上的分析我們?nèi)匀豢梢缘贸鲆韵陆Y(jié)論和觀點供參考和討論。

（1）爐缸爐底存在不均勻侵蝕，但是不用于7高爐類似的局部侵蝕或鼠洞侵蝕，其原因或與熱風總管與圍管交叉口的布置有關。

（2）爐缸爐底沒有嚴重的炭質環裂，與西格里炭磚優良的導熱性能和耐壓強度性能有關，也得益于爐役中后期堿負荷沒有嚴重失控。

（3）炭磚熱端存在比較嚴重的疏松層，分析認為多次停爐過程中快速打水涼爐，使得炭磚熱端發生氧化，在熱端形成比較厚的疏松層。

（4）得益于爐役后期兩次加密爐缸熱電偶，在局部炭磚有效殘厚僅150mm的情況下，高爐仍堅持服役一年。
