高新運

（原濟南鋼鐵集團煉鐵廠）

摘  要  本文介紹了利用原有高爐煉鐵的基本理論，保留并利用原有高爐供風系統、熱風系統、煤粉噴吹系統、爐體冷卻系統、爐頂煤氣凈化處理和富氧系統，再通過加高爐體，增加礦粉烘干、礦粉輸送和礦粉噴吹系統以及爐缸吹氧系統，使礦粉能夠在爐內的頂部進行“旋轉噴吹”，并使“噴出”的礦粉能夠在“重力作用下”形成“自然下降”的又“懸浮”在爐內高溫還原氣中的“螺旋形粉狀料柱”，其“螺旋形粉狀料柱”在“自然下降”過程中完成間接還原和直接還原，讓高爐在直接使用礦粉、煤粉、熔劑粉并適當吹氧的條件下生產出鐵水。

關鍵詞  高爐煉鐵  短流程  噴吹礦粉  懸浮 螺旋形粉狀料柱

1  前言

由于傳統高爐煉鐵系統具有技術成熟、工藝完善、生產成本相對較低、生產能力強、能夠滿足大型鋼鐵聯合企業內部工序之間銜接需求等許多優勢，并且這些優勢短時間內無法由“非高爐”工藝所取代，因此到目前為止，全世界90%以上的生鐵（主要指鐵水）仍然依靠傳統高爐煉鐵系統提供，由此看出，“非高爐煉鐵”取代傳統高爐煉鐵還需要相當漫長的時間；然而傳統高爐煉鐵系統所必須具有的燒結、球團、煉焦等工藝環節，其流程長、能耗高對環境污染嚴重；特別是環境污染問題，已經受到人們的普遍關注，甚至已經成為高爐煉鐵系統最大的生存障礙；面對環保的壓力，許多鋼鐵企業都在尋求和探索新的煉鐵方法，以解決企業生存和持續發展問題；據筆者了解，到目前，技術上比較成熟并且有一定生產規模的新型非高爐煉鐵技術（方法）：有印度JSW鋼廠、Essar鋼廠和南非米塔爾鋼廠的C-2000；有韓國POSCO鋼廠的FINEX；有中國寶鋼的C-3000；有中國寶鋼八一鋼廠的“歐冶爐”；還有近年山東從澳大利亞引進并改造形成的“中國墨龍ML-HISmelt”；雖然這些新型煉鐵方法已經小有規模并且技術上也在不斷地成熟和完善，但在生產成本、投資回報周期方面，仍然無法與傳統高爐煉鐵系統相比，致使其短時間內無法迅速擴大生產規模；由此看出，對于鋼鐵企業來講，進一步開發新型煉鐵技術（方法）還存在巨大的需求空間，為此，筆者提出一種“新型煉鐵”方法，即繼續利用傳統高爐煉鐵的理論體系、技術體系和裝備體系，只對高爐本體進行適當“加高”，并再配備相應的礦粉烘干、礦粉輸送和礦粉噴吹系統，讓高爐直接使用“礦粉”并冶煉出鐵水；該方法省去了燒結、球團、煉焦等生產環節，不僅能夠節約能源、減少環境污染，甚至還能夠在生產規模、生產成本以及投資回報周期上明顯優于上述其它“非高爐”煉鐵，因此，如果該方法能夠通過工業試驗驗證并獲得成功，將成為一種新型的“短流程高爐煉鐵”方法（或稱技術）。

2  利用已有高爐進行“短流程”煉鐵實驗的可行性

2.1  工藝和裝備的可行性

近年乃至以后幾年中國鋼鐵將仍然處于產能過剩階段，有些高爐甚至?xí)媾R著沒有達到壽命周期就被強制拆除，如果是這樣就不如將其先用于“短流程”高爐煉鐵實驗，這樣不僅能夠?yàn)閲夜?jié)約大量的實驗經費，還能夠有效減少因購置實驗設備和實驗裝置而帶來的重復生產、重復建設所造成的環境污染問題。利用這些高爐進行“短流程”高爐煉鐵實驗時，可以保留原有高爐的供風系統、熱風系統、煤粉噴吹系統、爐體冷卻系統、爐頂煤氣凈化處理和富氧系統，以及爐前出鐵系統，只將“爐體”（或稱爐膛）進行適當加高，再增加一套礦粉烘干、輸送和噴吹系統，使“礦粉”能夠在爐內的頂部進行“旋轉噴吹”，并使“噴出”的礦粉能夠在“重力作用下”形成“自然下降”的又“懸浮”在爐內高溫還原氣中的“螺旋形粉狀料柱”，并使“螺旋形粉狀料柱”在“自然下降”過程中完成間接還原和直接還原并冶煉出鐵水。由于該實驗的“高爐”爐內沒有“實芯料柱”，因此“爐內空間”相對較大，特別是“爐缸空間”明顯較大，因此完全能夠在出鐵口與風口之間再布置一層吹氧口，以便于保證爐缸內渣鐵溫度充足。礦粉烘干設備目前已經是成熟技術，只要選型合適，購入即可使用。礦粉輸送系統，可以采用氣力輸送，但必須使用氮?dú)?，且氣力輸送也?huì)存在氮?dú)庀牧看蠛凸艿滥p問題；如果保留和利用原有高爐上料系統的皮帶或者料車，將礦粉先輸送到原有高度，再通過增設垂直提升機進一步將礦粉提升到爐體加高后的高度，再通過料罐及均壓系統將其送入爐內，在爐頂再利用氮?dú)膺M(jìn)行噴吹，以便于形成“螺旋形粉狀料柱”（見高爐噴吹礦粉工藝流程圖，即圖1圖2），這樣能夠大幅度節約氮?dú)猓⑶疫€能夠減少因管道磨損所而帶來的不利影響。

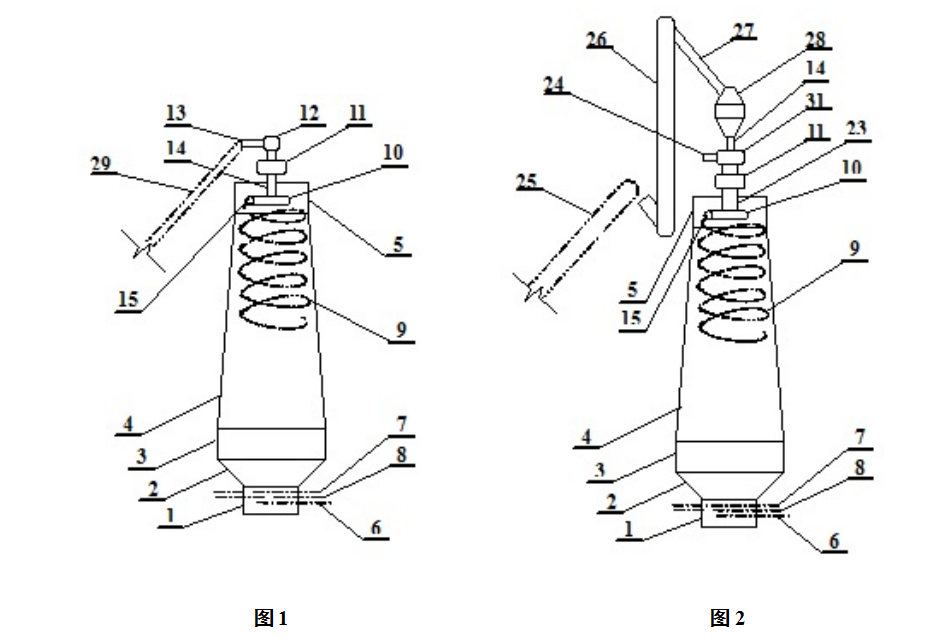

圖1是氣力輸送礦粉情況下的工藝流程示意圖，圖2是利用原有上料皮帶再加垂直提升機的工藝流程示意圖；圖中：1、爐缸，2、爐腹，3、爐腰，4、爐身，5、爐喉，6、出鐵口中心線，7、風口中心線，8、新增吹氧口中心線，9、螺旋形粉狀料柱，10、旋轉噴管，11、旋轉機構，12、旋轉接頭A，13、上料管接口，14、中心喉管，15～18、礦粉噴嘴，19、旋轉噴管的旋轉方向， 20、短箭頭所指為礦粉噴出方向，23、中心喉管套管，24、噴吹氮?dú)饨涌冢?5、原有高爐上料皮帶或者料車系統，26、新增垂直提升機，27、垂直提升機出口管，28、料罐，29、礦粉輸送管道。

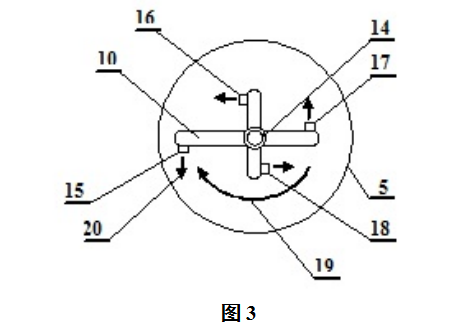

圖3是爐內頂部“旋轉噴管”的布置及基本工作原理示意圖；通過圖3可以看出，其“旋轉噴管”呈“四臂”不等的“十”字形，在每個臂的靠近末端的一側逆“旋轉噴管”的旋轉方向，設置有“礦粉噴嘴”，并且每個“礦粉噴嘴”到達“旋轉噴管”中心的半徑各不相同，因此能夠使每個噴嘴噴出半徑不等的但形狀相類似的“螺旋形粉狀料柱”，依此實現礦粉在爐喉截面上的分布均勻，以促進礦粉與還原氣更好地接觸，以便于獲得較好的煤氣利用率。

2.2  基本理論和基本原理上的可行性

從高爐煉鐵的基本理論和基本原理方面分析，鐵礦石的還原即間接還原和直接還原，其中間接還原和直接還原的發生程度和反應程度則取決于還原溫度、還原劑濃度（還原氣氛）和還原時間以及還原空間，還有脈石的溶解和造渣。從高爐爐內冶煉環境方面分析，首先，由于高爐風口仍然輸送熱風并能夠伴隨一定的富氧，然后再從高爐風口向爐內噴吹煤粉，使煤粉在風口前充分燃燒，如果風口前燃燒溫度不夠，還可以在直吹管單獨插入氧槍以便于增加富氧量提高燃燒溫度，如果溫度還不夠還可以在高爐風口和出鐵口之間再增加一層吹氧口，通過上述措施的實施，筆者認為應該是能夠?qū)L(fēng)口前理論燃燒溫度提高到2300℃以上的，是能夠滿足爐內溫度要求的。第二，在高爐風口大量噴吹煤粉并大量富氧所形成的高溫環境下，以及過剩碳、氧的存在則會產生大量的還原劑——一氧化碳；由于其還原劑（即一氧化碳）的產生量是能夠通過噴吹煤粉和富氧的量計算出來的，只要在還原劑的計算產生量上再加一定的過剩系數，或稱煤氣利用率，就能夠計算出在爐頂應該噴吹的礦粉量，由此可知，只要計算準確和煤粉燃燒充分，其爐內的還原氣氛是能夠得到保證的；如果爐內的碳素平衡不過來，還可以通過在礦粉中混入部分煤粉的方法使之達到平衡。第三，由于能夠在風口噴吹的煤粉中混入一部分氧化鈣粉作為熔劑，還能夠在爐頂噴吹的礦粉中混入一部分石灰石粉（即碳酸鈣粉）作為熔劑，估計這樣就能夠滿足礦石中脈石造渣的需要（當然其熔劑也有利用率問題，這個利用率則需要通過實驗才能夠得到）。第四，由于該高爐內沒有“實芯料柱”，其“螺旋形粉狀料柱”中的“礦粉”與“礦粉”之間是存在相對較大“空隙”的，因此礦粉與還原劑——一氧化碳接觸機會會更多，其還原效率有可能會比傳統高爐要好；從高爐爐內縱向分布看，其“螺旋形粉狀料柱”與傳統高爐的“實芯料柱”應該是一致的，是能夠從上到下通過溫度區間分出間接還原區和直接還原區的；因此，該高爐內的“螺旋形粉狀料柱”在還原空間上應該是能夠滿足的。第五，就是還原時間和高爐高度的問題，這方面需要通過設定礦粉粒級，通過實驗室實驗或者仿真模擬得出還原速度，再通過還原速度結合重力下降速度，加上爐內煤氣流上升的浮力，推算出該“高爐”實際所需要的高度，這樣就能夠通過加高爐體高度的方法來滿足礦粉在爐內還原時間上的要求；當然，影響“礦粉”還原時間和還原速度的因素除溫度和還原劑濃度以外，就應該是礦粉粒度了，如果單純從還原時間和還原速度上來講，其礦粉粒度應該是“越細越好”，但從“該高爐工藝”上來講，“礦粉過細”則容易被吹到煤氣除塵系統中去，甚至?xí)虼硕鵁o法正常生產，從這方面來講礦粉粒度就不能太細；考慮到礦粉既要能夠從爐內上部依靠重力自然下降，又能夠有較短的還原時間和較快的還原速度，就必須先預設一個比較適合的礦粉粒級，假設這個礦粉粒級為1mm，這樣就可以以1mm粒級的礦粉的還原時間為依據，測算在爐內自然下降的時間，再通過這個時間推算出該高爐所需要的高度。當上面的基本條件得到滿足后，筆者認為利用“高爐”并直接使用“礦粉”冶煉出鐵水的實驗條件就基本上具備了。

3  利用高爐實現“短流程”煉鐵的有益效果及需要解決和進一步研究的課題

3.1  有益效果

首先，該工藝不需要使用燒結礦、球團礦和焦炭，因此，非常有利于鋼鐵企業的節能環保；第二，能夠繼續使用已有高爐的大部分裝備，因此，能夠最大限度地節約實驗經費；第三，可以繼續沿用已有的高爐煉鐵的基礎理論，因此，不存在理論上的障礙；第四，不需要像“非高爐煉鐵”或者“直接還原煉鐵”那樣，需要專門建設還原氣“制氣爐”，也不需要額外提供高品質還原氣（天然氣），因此，相對于其它“非高爐煉鐵”或者“直接還原煉鐵”本方案是具有優勢的；第五，由于該“高爐”內部沒有“實芯料柱”，因此，其開爐、停爐將變得非常簡單、方便，非常有利于掌握和配合企業內部的生產節奏，非常有利于降低企業內部的工序成本；第六，由于該爐內的風壓、風量、風溫、頂壓、頂溫及螺旋布料的密度等參數均能夠比較容易地采集到，并能夠在實驗過程中逐步積累和進行大數據分析，因此，該高爐煉鐵系統將有望很快能夠?qū)崿F(xiàn)全自動控制甚至人工智能控制以至于無人堅守；第七，如果該實驗?zāi)軌颢@得成功并得到推廣，將能夠產生巨大的經濟效益和社會效益，同時還能夠帶出一大批專業技術人才和研究型人才，能夠產生幾十篇論文、幾十項研究成果和幾十項專利，還將會產生數十項更深層次的研究課題，非常有利于煉鐵技術的深入研究和發展。

3.2  需要解決和進一步研究的課題

當本方案得到確認后，可以先作為碩士生或者博士生的研究課題先期進行理論研究，包括可以作為仿真模擬課題，先進行仿真模擬，通過前期的理論研究及仿真模擬，將有利于少走彎路，有利于最大限度地降低實物實驗費用；可以事先通過建立爐喉噴吹系統實物模型，并且先在模型上開展噴吹礦粉實驗，從而得出能夠使礦粉在爐喉截面均勻噴吹前提下的最合適的噴嘴規格、噴嘴結構、噴嘴布局，以及最為合適的噴管旋轉速度和最佳氮?dú)庥昧康认嚓P(guān)參數，以便于將來大幅度減少實物實驗時的挫折。
