高新運

（原濟南鋼鐵集團煉鐵廠）

摘  要  本文通過對高爐爐底結構的研究，發現造成“爐底漏煤氣”、“爐底板上翹”、“爐體上漲”等故障的原因在于其爐底沒有按照耐壓結構進行設計，于是提出了高爐爐底應該采用耐壓結構設計的理念，并對耐壓結構中常用的半球形和二分之一扁圓球面形難以用于高爐爐底耐壓設計的原因進行了分析，隨后提出幾種具有實用價值的“剛性爐底結構”結構。

關鍵詞  高爐爐底  爐底板  柔性爐底結構  剛性爐底結構

1  前言

據了解除前蘇聯的捷爾任斯基工廠高爐使用過比較耐壓的半球形爐底結構的外（見圖6），至今煉鐵領域的高爐，無論大小其爐底結構均沒有按照耐壓標準或者壓力容器標準進行設計，起因可能是源于早期的高爐使用風壓較低，加上高爐自身重量較大沒有構成威脅；從濟南鋼鐵集團煉鐵廠的350m3高爐發展演變歷程來看，上世紀80年代后期由于逐漸提高風壓，隨即發現“爐底漏煤氣”問題在加重，于是開始采取從外部治理的方法予以維護，如在爐底周圍的混凝土基礎上鑿出“環形溝槽”，在“環形溝槽”內埋設“縱向環形鋼板”，并在“縱向環形鋼板”與高爐爐殼之間澆注混凝土，其上部再與爐殼進行焊接密封（見圖1的左邊），最后再通過灌漿方法將“縱向環形鋼板”與高爐爐殼之間的剩余空隙填實；進入本世紀初，高爐風壓水平進一步提高，“爐底漏煤氣”問題更加突出，雖然已經將上述治理方案納入350m3高爐常規設計（即在高爐大修改造之初就直接采用上述外部治理方案），但仍然難以杜絕“爐底漏煤氣”問題的發生，為了進一步解決“爐底漏煤氣”問題，2004年起開始效仿大型高爐安裝“爐底板”；其中4座350m3高爐在安裝爐底板后起到了一定的作用，特別是新開爐的前兩年基本上不漏煤氣，但隨著爐役的延長，“爐底漏煤氣”問題又開始出現，研究認為，這應該是爐底板周圍與爐殼之間的焊縫開裂所致；隨后通過查閱相關圖紙資料和有關報道發現，許多大型高爐也存在“爐底漏煤氣”問題，甚至還伴隨著“爐底板上翹”以及“爐體上漲”等問題；筆者研究認為：包括大型高爐之所以出現“爐底漏煤氣”、“爐底板上翹”以及“爐體上漲”問題，關鍵原因在于“爐底板”包括整個爐底結構，均沒有按照一定的耐壓標準或者壓力容器標準設計所致。

2  高爐爐底結構的演變及“爐體上漲”、“爐底板上翹”原因分析

2.1  “無爐底板”時的爐底結構及治理爐底漏煤氣的方法

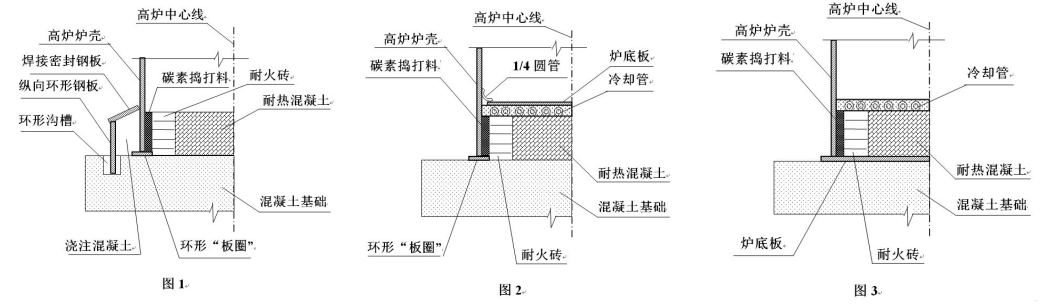

通過多年的高爐工作經驗和查閱相關圖紙資料得知：較早的高爐是沒有“爐底板”的，均是在爐殼的最下面放置一個水平的“環形板圈”，該“環形板圈”直接放在高爐的混凝土基礎上，其“環形板圈”上直接焊接爐殼（見圖1，圖1是比較典型的“無爐底板”時爐底結構的示意圖，圖中還左邊示意了治理爐底漏煤氣的方法）；從圖1中還能夠看出，除沒有爐底板外，其爐殼內部的結構也是難以阻擋煤氣泄漏的，以圖1為例，從爐殼向里依次是：一環碳素?fù)v打料，一環耐火磚，中間是耐熱混凝土“芯”；由于爐殼會因?yàn)槭軣岷褪軤t內壓力的作用而直徑逐漸變大，碳素?fù)v打料會因?yàn)楦邷囟率蛊鋬?nèi)部的揮發份揮發而干燥甚至收縮，因而會導致?tīng)t殼與碳素?fù)v打料之間產生縫隙，煤氣就會通過該縫隙從爐底漏出；假如爐殼不膨脹，假如碳素?fù)v打料不收縮，假如爐殼與碳素?fù)v打料之間沒有縫隙，也仍然會因碳素?fù)v打料內部揮發份揮發組織疏松空隙變大而漏煤氣；因此，在上述結構條件下是很難做到爐底不漏煤氣的，為了盡可能地減少爐底漏煤氣，通常會采取爐體灌漿的方法以堵塞漏煤氣通道，以灌漿方法填充碳素?fù)v打料組織內部的空隙，在實施爐體灌漿時甚至?xí)吹侥酀{能夠從爐底漏出，這一點就能夠證明爐底漏煤氣的通道是存在的，也能夠證明上述爐底結構其密封性是較差的。

2.2  “柔性爐底結構”以及爐底板在最下面的爐底結構

所謂“柔性爐底結構”是指在爐底的“冷卻管”上或“冷卻管”下設置了“爐底板”，并且該“爐底板”與爐殼之間采取的是“柔性連接”方式；常見“柔性連接”方式是將1/4圓管焊在爐殼與爐底板之間的連接處（見圖2，圖2是比較典型的有爐底板的“柔性爐底結構”的示意圖），從圖2中可以看出，1/4的圓管以弧面的形式下面與爐底板焊接側面與爐殼焊接，以1/4圓管的弧面作為“柔性材料”吸收爐殼與爐底板之間的膨脹或收縮，并且作為爐底的密封部件；濟鋼350m3高爐和1750m3高爐以及3200m3高爐均是采用這種結構，只是350m3高爐和1750m3高爐爐底板設置在爐底冷卻管（350m3高爐爐底是風冷，1750m3和3200m3高爐爐底是水冷）的下面，而3200m3高爐則設置在爐底冷卻管的上面，但均屬于“柔性爐底結構”。另一種爐底結構是將爐底板布置在最下面（見圖3）。

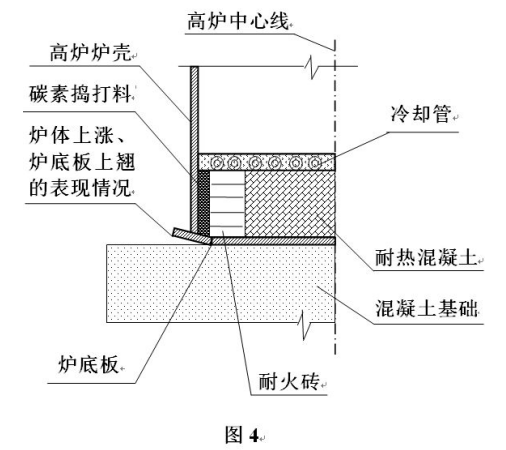

有關資料顯示，無論是無爐底板的還是爐底板在冷卻管上、下的或是爐底板在最下面的，均有“爐體上漲”、“爐底板上翹”問題發生的案例；所謂的“爐體上漲”“爐底板上翹”，實際上都是因?yàn)闋t內受壓后“爐殼上升”所引起的，也就是由于“爐殼上升”把爐底板的邊沿（圓周上）或是無爐底板的“環形板圈”拉的向上翻轉變形（見圖4，圖4所顯示的是“爐體上漲”“爐底板上翹”的外觀情況示意圖）；筆者認為產生上述問題的原因，除爐底板選用的材料“較薄”外，主要還是結構問題；以爐底板在最下面的為例，其爐殼與爐底板的縱剖面顯示是“直角形”結構，這種結構一般情況是承受不了多少壓力的，而且這種結構也是壓力容器設計所不允許采用的。

造成“爐體上漲”、“爐底板上翹”除上述原因外，應該還與“爐內耐火材料砌體膨脹”有關，造成“爐內耐火材料砌體膨脹”的原因雖然很多，但業內比較認同的主要是“鉛、鋅”等有害元素的侵入，當“鉛、鋅”等有害元素侵入到耐火材料縫隙或滲透到其內部后，耐火材料砌體會發生膨脹，當該膨脹向上時會遇到高爐風口大套和爐殼直徑收縮的阻擋，從而使“爐體上漲”的作用力轉而推向爐底，其外觀顯示是“爐體上漲”、“爐底板上翹”；另外，還有可能會存在上述兩個原因相互疊加的可能，即當爐內充壓后，如果爐底結構強度不足，會導致一定程度的“爐體上漲”、“爐底板上翹”，同時會將耐火材料縫隙拉大，當縫隙拉大后“鉛、鋅”等有害元素就更容易侵入，最終導致“爐體上漲”、“爐底板上翹”現象加??；總之，筆者認為，凡是發生“爐體上漲”、“爐底板上翹”的高爐，其關鍵問題均是爐底結構耐壓等級不夠，或者是爐殼與爐底板的結合強度不夠，如果解決好爐底耐壓?jiǎn)栴}無論爐內怎樣膨脹，均不會發生“爐體上漲”、“爐底板上翹”、“爐底漏煤氣”問題。

2.3  現有解決方案及仍然存在的問題

由于爐底結構耐壓程度不夠致使許多廠家的高爐發生了“爐體上漲”、“爐底板上翹”和“爐底漏煤氣”問題，凡是出現上述問題的廠家都在積極地尋求治理和解決方案，其中一些廠家采用了“雙層爐底板”結構（見圖5），并且已經在幾座高爐上推廣應用，由于采用該結構的高爐投產年限較短，其效果還有待于跟蹤觀察；但是通過圖5不難看出，該爐底結構僅僅是增加了一道密封而已，并沒有爐底耐壓方面的實質性突破，其耐壓能力將不會提高多少。

從上述爐底結構的整個情況來看，包括上下兩層爐底板和兩層爐底板之間的耐熱混凝土實際上可以看做是一個“活塞”，當爐內充入壓力后就會對“活塞”產生向下的“推力”，當“推力”大于“爐殼以及附加在爐殼上的其他設備的重量”后，其“推力”就會“轉為”向下的作用力，最終將作用到最下面的爐底板與爐殼圓周的焊縫上，如果焊縫不是足夠的強，如果爐底板不是足夠的“厚”，其爐底板圓周與爐殼的焊縫之間就有可能被拉開而漏煤氣，或是爐底板的圓周被拉的上翹；總之，筆者認為該爐底結構仍然不是真正的耐壓結構，因此不可能具有持久的可靠性。

3  真正的爐底耐壓結構及“剛性爐底結構”

3.1  真正的耐壓結構為什么沒有在高爐上得到推廣應用

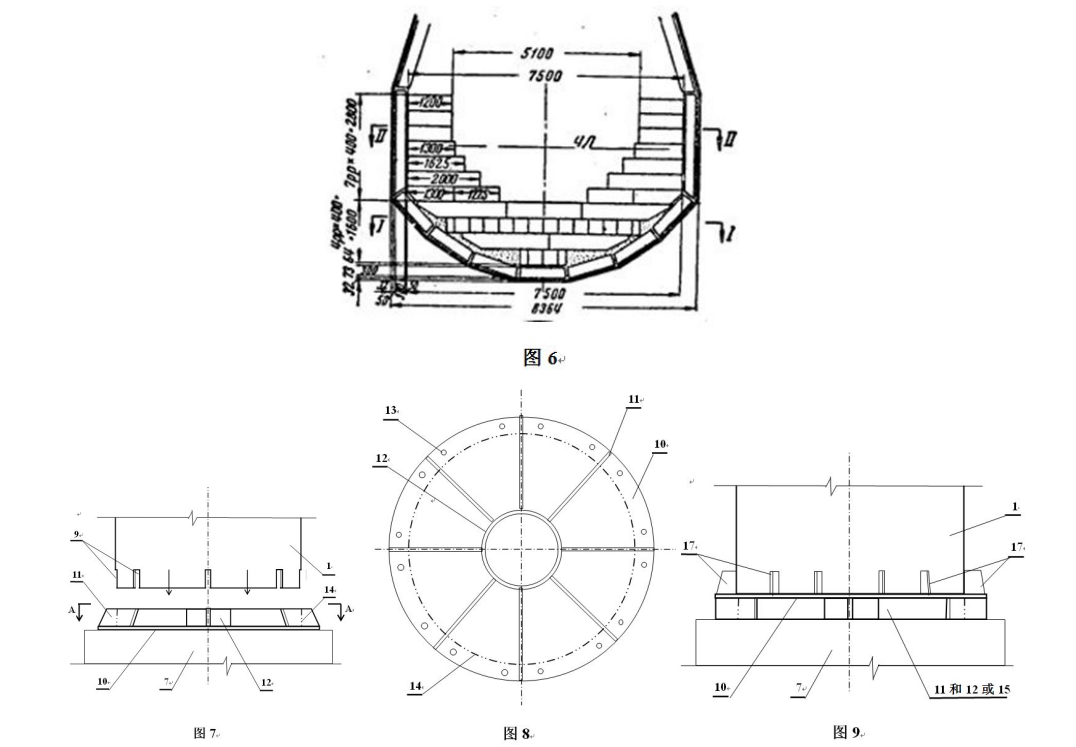

按照壓力容器來講，球形容器耐壓等級最高，其次是“管狀”并且兩端采用半球形封頭的容器，再就是“管狀”并且兩端采用二分之一扁圓球面封頭的容器，如油罐車的罐體；高爐爐體應該屬于一種“管狀”容器，并且其爐內壓力會隨著爐容的增大而加大，特別是高爐內部是充滿煤氣的，其安全等級完全應該按照壓力容器標準進行設計，按此，高爐爐底本應采用半球形或者二分之一扁圓球面封頭，但由于半球形或者二分之一扁圓球面封頭本身制造難度極大，并且其制造難度還會隨著爐容（主要是直徑）的擴大而進一步加大，特別是作為壓力容器的封頭時，甚至還需要進行熱處理后才能使用，這對于大直徑的高爐爐底來講幾乎是不可能實現的；除此之外高爐爐底還要承載幾百噸鐵水以及數千噸爐料，其使用環境又完全有別于一般的壓力容器，這可能是高爐爐底無法采用一般壓力容器常用的半球形或者二分之一扁圓球面封頭的主要原因，因此，從現有資料中只查到上世紀50年代前蘇聯的捷爾任斯基工廠的高爐采用過半球形或者接近半球形爐底結構（見圖6）外，至今未再見到有關這方面嘗試的報道。

3.2  “剛性爐底結構”

由于“半球形或者二分之一扁圓球面封頭”形狀的高爐爐底難以推廣應用，現有高爐的爐底結構耐壓程度又不夠，于是筆者提出了“剛性爐底結構”概念。

提出“剛性爐底結構”的目的就是要將高爐爐底打造成：具有一定“剛度的”、“耐壓能力強的”、“抗拉的”、“不漏煤氣的”、“免維護的”。該“剛性爐底結構”是以爐底板在最下面的布置形式為基礎的，在爐底板上焊接若干“條形肋板”，并將“條形肋板”所對應的爐殼部位“切口”， 將“條形肋板”的所對應部位嵌入到爐殼“切口”中焊接牢固；圖7展示了其安裝方法，圖中：1是爐殼、9是“爐殼切口”、11是“條形肋板”、10是爐底板、7是混凝土基礎、12是“環形肋板”、↓的箭頭表示爐殼向下安裝并將“條形肋板”所對應的部位嵌入到“爐殼切口”中；圖8是放射狀“條形肋板”與“環形肋板”在爐底板上組合布置的示意圖，這是第一種剛性爐底結構；第二種剛性爐底結構是全部采用“條形肋板”并且全部按照放射狀安裝布置，其交點直接在爐底板的中心（附圖省略，可參考圖8）；為了焊接方便可在中心相交處適當錯位或是放置一個鋼棒，以保證焊接牢固。第三種剛性爐底結構是，全部采用“條形肋板”并且全部平行布置（附圖省略）；第四種剛性爐底結構是，在爐底板上同時縱、橫焊接“條形肋板”，使之形成“網格結構”，“條形肋板”可以采取在相交處切口，然后通過相互扣合的方法安裝焊接，也可以先逐個焊接某一方向的“條形肋板”，然后將另一個方向的“條形肋板”按照網格尺寸切割成小塊再進行焊接（附圖省略）；第五種剛性爐底結構是，先在爐底板上焊好放射狀肋板或放射狀肋板和環形肋板的組合或全條形肋板或由條形肋板組合的“網狀結構”，然后將爐底板包括“肋板”一起反過來，將“肋板”一面置于混凝土基礎上，形成“肋板”在下面的耐壓爐底結構，然后在高爐爐殼周圍焊接“加強角”使之與爐底板牢固結合（見圖9，圖9中17 是“加強角”）。

4  結語

上面所述的剛性爐底結構，就是利用“肋板”或“加強角”與爐殼交錯焊接所形成的巨大的結合強度拉住爐殼使之不能上漲，利用“肋板”和爐底板大面積接觸焊接，使“肋板”的支撐力得到充分發揮，使?fàn)t底板不產生“翹起或者其它變形”，只要將“肋板”寬度、厚度計算準確、選擇合適、焊接牢固，只要將“肋板”的布置密度選擇準確，完全能夠滿足高爐爐底耐壓、密封的要求，并且該方法制造難度低、制造成本低、易于實施；而且該剛性爐底結構，其肋板與肋板之間仍然能夠通過澆筑耐熱混凝土的方法進行上表面找平（即按照設計標高進行找平），仍然可以在找平層上面安裝水冷管或者風冷管，甚至必要時仍然可以再安裝一層爐底板，其向上仍然可以按照常規方法砌筑耐火材料。總之，高爐采用上述剛性爐底結構不會增加多少建設成本和建設時間，但其日后的爐底維護費用將會大幅度節約，非常有利于提高企業經濟效益。
