趙前林

（新鋼集團一鐵廠）

摘  要  本文對新鋼9號高爐在低能耗生產實踐方面進行總結。新鋼9號爐于2012年建成投產，在9號爐的生產實踐中逐步開創了燒結篩分管理、增加焦礦混裝焦丁量、提高熱風爐送風溫度、煤氣利用率不斷提高（最高可達54.2%）、噴煤量持續加大、高爐焦比和綜合燃料比大幅降低。并且9號爐在日常生產操作中實行規范化科學管理，實現了高爐噸鐵能耗不斷降低，建成投產至今新鋼9號爐取得了很好的經濟和社會效益（在同類型高爐生產中屬于高產低耗的典型代表）。

關鍵詞  2500m3高爐  低能耗煉鐵

1  前言

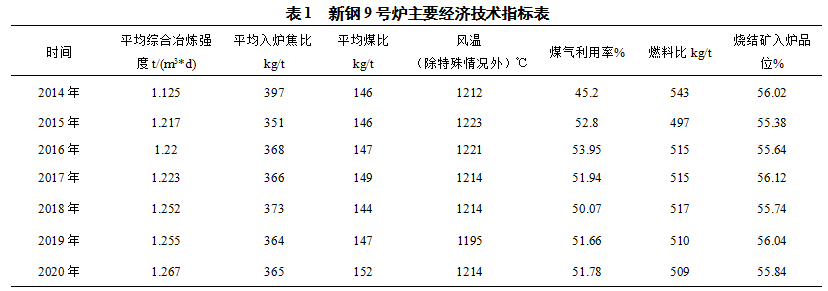

我國正處于社會的高速發展階段，對一般鋼鐵建材和特種鋼材的需求量極大，因此鋼鐵行業被譽為國家的脊梁，對國家發展的重要性不言而喻。同時鋼鐵企業又是高能耗的傳統工業，具調研可得煉鐵過程中所消耗的能量已經占到鋼鐵企業全部能耗的50%以上。與此同時如何利用現有高爐進行高效低能耗生產成了煉鐵行業工作者們的一大難題，也有許多冶金行業工作者對高爐的低能耗冶煉提出了眾多優化方案。本文以新鋼9號高爐生產實踐為例，其高爐有效容積2500m3，共3個鐵口，30個風口（其中7#、13#、19#、27#風口直徑為110mm，其余為120mm），共配置3座頂燃式熱風爐及其配套設施。新鋼9號爐從2012年投產至今，高爐一直保持長期穩定順行生產，并在9號爐的歷年生產實踐中結合了高爐裝料制度、造渣制度、送風制度和熱制度摸索出了一整套的高爐工長生產操作制度，有效地降低9號爐的噸鐵能耗量，提高了高爐順行穩定性。其中高爐的配套系統還包括煤氣干法除塵技術（重力除塵器與布袋除塵）、爐頂余壓發電技術（TRT）、環保型明特法水渣處理系統、槽下環保型燒結篩與焦炭篩等。目前9號爐的主要經濟技術指標（2014-2020年）見表1。

根據上表數據分析可得：從九號爐建成投產至今，在燒結礦入爐品位提升不大、原燃料質量均非最優的條件下，其生產中的綜合燃料比卻不斷降低，冶煉強度不斷提高，使得噸鐵能耗不斷降低，這充分體現出了低能耗煉鐵技術的可行性和優越性。

2  降低高爐能耗的主要措施

2.1  降低高爐燃料比措施

2.1.1  入爐焦炭的精準管理

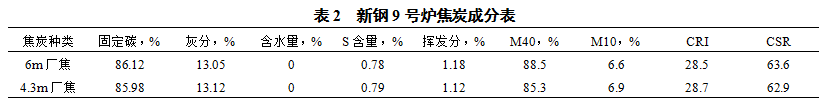

眾所周知焦炭在爐內起著發熱劑、還原劑、高爐料柱的骨架以及滲碳劑四大作用，其中焦炭作為高爐料柱的骨架的作用具有不可替代性，同時燃料（主要為焦炭）帶入的S量占高爐全部S量的80%，因此入爐焦炭的質量好壞直接決定了高爐能否順行的關鍵因素，高爐冶煉的噸鐵成本和品質等級也主要受入爐的焦炭量的影響。為了使高爐獲得足夠的燃燒物理熱，保持爐缸活躍性，同時控制其冶煉成本。9號爐在焦炭的使用過程中精益求精，通過高爐檢測數據的不斷反饋和爐溫走勢判斷，根據爐況合理加減其焦炭負荷，最終達到低焦比高產量的實際生產效果。新鋼9號爐的入爐焦炭一共可分為三種：6m廠焦（占60%）、4.3m廠焦（占30%）、外購焦（占10%），其中6m廠焦和4.3m廠焦皆為干熄焦，少量外購焦為濕焦。為了嚴格管理入爐焦炭的質量，新鋼9號爐所使用的焦炭都是直接由焦化廠經皮帶運輸至槽下篩分倉內（嚴禁避免焦炭落地），減少了焦炭運輸過程中的二次粉化及受潮，其6m焦和4.3m焦的成分可見下表2。

由上表可得：9號爐所使用的焦炭質量在國內同等級高爐中屬于中等質量水平，其入爐原燃料并無優勢。

2.1.2  燒結礦入爐品位控制

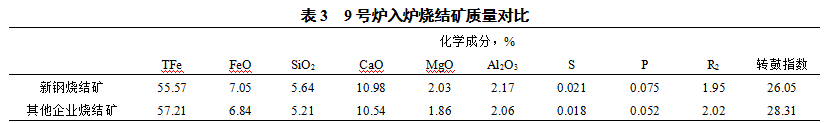

燒結礦質量的好壞與高爐冶煉進程及技術經濟指標有密切的關系，從燒結礦化學成分對高爐冶煉的影響來看，燒結礦品位越高越有利于提高生鐵產量，降低焦比。如硫等有害雜質元素則越低越好；由此可以看出保證入爐料批含鐵量穩定是穩定高爐爐溫的基礎，而爐溫穩定又是高爐順行、獲得良好冶煉效果的前提。而新鋼9號爐的入爐含鐵原料主要為新鋼公司燒結廠所生產的堿性燒結礦，其次為酸性球團礦和少量塊礦。為保證高爐的穩定順行需對入爐原料從燒結廠時便開始對燒結礦的品位、粒度分布進行精密地追蹤控制，包括在燒結原料進行換堆操作時預先告知高爐操作人員，并要求燒結廠做好穩定燒結礦化學成分及粒度的相關措施，確保出廠燒結礦的穩定性。新鋼9號爐入爐燒結礦與同行業燒結礦的質量對比如表3所示。

2.2  優化上部調節（穩定裝料制度，不斷優化布焦、布料角度）

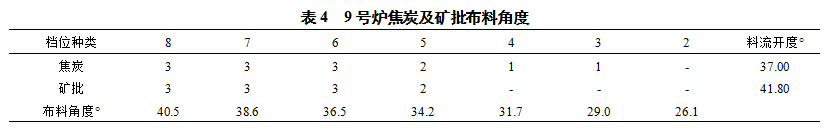

通常上部調節具有滯后性，所以這種調節方式在高爐生產操作中并不常用。目前新鋼9號爐的裝料制度已基本確定（料線為1.3m，布焦時間控制在98s左右，布礦時間在83s左右），沒有特殊情況不會作出大的調整。9號爐設有完善且相對獨立的槽下和供料系統（上料班）能高效地發現問題、解決問題，該班主要分為兩個部分：一是設在主控室的供料操作班，其功能是根據高爐工長的指示對入爐料批和爐頂布料做出調整，主要管理供料主皮帶及爐頂設備；二是槽下巡檢班，其作用是巡檢槽下20個振動篩及對應料倉的工作情況確保振動篩正常工作，并實時監控料倉料位情況與槽下皮帶運行狀況。在上料過程確保供料正常不會影響到高爐的日常生產時，布焦、布料的時間和角度決定了料層的均勻與否，進而影響料層的透氣性及高爐煤氣流分布，對高爐穩定作業與低能耗冶煉具有重大意義。其中9號爐的布焦、布料檔位、布料角度如表4所示。

2.3  穩定爐溫，降低焦比

根據9號高爐噴煤生產實踐可得：高爐的穩定、煤氣利用率的高低都與高爐值班工長對爐溫平穩的把控有直接的關系。當高爐增加煤比到一定量的時候會存在鐵水物理熱不足的情況。為解決因混合煤粉揮發分高、熱值低等造成高爐增加煤比而導致的鐵水物理熱下降問題，把原來的無煙煤與煙煤的比值調整為6:4，此比例的煤粉成分達到揮發分1.6％、水份7.62％、發熱值7350J/kg（大卡），通過不斷地優化調整高爐噸鐵燃料消耗同比節約了5.6kg/t，有效降低了煉鐵焦比。在生產中通常以鐵水中的硅含量高低作為爐溫的主要判斷依據，但爐溫的反應通常需要1-2個班的時間才能反應出來，所以要求工長能夠?qū)t溫走勢提前判斷，調整過程中避免大的波動減少對爐況的影響。

2.4  富氧鼓風，提高煤氣利用率

新鋼9號爐在實際生產操作過程中發現當高爐噴吹煤粉量達到某一臨界值時，因爐內氧含量不足使得噴吹進入的燃料無法完全燃燒，煤粉隨煤氣流上升到料層中，進而惡化料層透氣性破壞煤氣流分布。因?yàn)楦郀t噴吹富氧鼓風可以提高高爐內的氧含量，同時提升燃料的理論燃燒溫度，提高了煤氣利用率。使得9號爐在單位時間內的生鐵產量大大提高，也解決了限制高爐煤粉噴吹量這一難題。

目前新鋼9號爐的富氧量根據操作方針維持在12600-13000m3/h，保證了高爐順行及生產效能最大化。

3  高爐實行低能耗冶煉生產操作，科學生產管理

新鋼高爐煉鐵在實際生產中總結出的經驗：想要高爐獲得良好的經濟效益指標的前提是高爐生產的穩定順行并在一定的成本控制下，新鋼9號爐也對這一生產技術理念持續不斷地進行改進并獲得較好的收益。在高爐重要的工長崗位便有嚴格的崗位要求，其中規定了工長的日常組織生產操作方針為：控制風量4840-4870m3/min，煤比155+5kg/t；富氧12600-13000m3/h；生鐵硅含量[Si]=0.4-0.5%；生鐵硫含量[S]＜0.040%；物理熱1500-1520℃；R4=0.98-1.01倍；鐵口深度3000-3200mm；出鐵間隔＜10min；操作時應根據廠內的生產調度計劃：包括產量、焦比、煤比、頂壓、富氧量配給、風壓限制等；冶煉鐵水的品種；原燃料條件和性質；設備能力及狀況；操作爐型；氣溫和大氣濕度等。并且每一班皆嚴格按照此操作方針對高爐進行小范圍的調控，讓高爐爐維持穩定的高冶強、低焦比的生產狀態，同時在交接班時告知本班的操作情況作為下一班的爐況評估根據。這種科學的生產管理制度和交接班制度讓接班工長能在最短時間內最大限度的了解高爐運行狀況，并作出正確的調整保證生鐵質量與產量。與此同時規定在應對高爐突發狀況（如風口燒穿、風管燒穿、停風等）時的應急預案必須是每個工長都能熟練掌握，以便將危險發生時工長能及時做出應對措施將事故損傷控制在最低范圍內。特別是對用焦成本進行精益管理，在冶煉過程中減少高爐熱損失使高爐冶煉的用焦成本控制在350kg/t左右。

4  實施低能耗生產技術管理效果

通過采取以上的各種節能生產工藝和人員設備的科學化管理，9號爐爐況愈加穩定，投產至今還未出現一次重大生產事故，與此同時相比其他等級高爐生產過程中的設備故障率和生產事故率也降低了許多。2020年11月期間新鋼9號爐維持了長期的穩定順行，平均日產量在6500t以上。在入爐礦石品位、焦炭質量皆處于同行業中等水平的情況下，高爐實現了高產低耗。

5  結語

（1）同等級別的高爐在同等原燃料質量的生產條件下，高爐的生產效能的大小受高爐操作者的影響是巨大的，即使入爐原燃料質量不如同等高爐，高爐本身也具備低能耗生產的優化空間。以新鋼9號爐生產實踐為例，在入爐平均品位只有55.86%的情況下，其高爐的利用系數能達到2.601t/m3，500kg/t的燃料比。

（2）高爐的長期穩定順行是實行高產低耗工藝的基礎，而科學化的生產管理可有效保持高爐長期穩定順行。通過不斷優化高爐生產制度，調整富氧率提高煤氣利用率和煤粉燃燒率來降低高爐的燃料比，減少焦炭用量，最終使高爐達到高產低耗的目的。

6  參考文獻

[1] 周傳典.高爐煉鐵生產技術手冊.北京：冶金工業出版社，2003.

[2] 李恩錦.關于降低高爐煉鐵成本措施的探討[J]現代經濟信息，2014（03）：119.

[3] 張福明.面向未來的低碳綠色高爐煉鐵技術發展方向[J].煉鐵，2016，35（01）：1-6.
