王思鵬

（新余鋼鐵集團公司）

摘  要  脫濕鼓風是高爐提高煤比的有效手段，本文介紹了目前鋼鐵企業所使用的多種脫濕鼓風技術和設備，探討了脫濕鼓風在節能、降耗、提高產量等方面產生的效益，并對脫濕鼓風在新鋼2500m3高爐的應用進行可行性探討。

關鍵詞  高爐  脫濕鼓風  煤比  能耗降低

1  綜述

高爐脫濕鼓風指預先將空氣中的濕度降低到某一較低數值之后而送往高爐，又稱鼓風的脫濕。

高爐煉鐵采用了一系列技術來降低煉鐵成本，諸如煤粉噴吹、富氧鼓風、高風溫等。但隨著煤比的不斷攀升，噴吹的煤粉大量吸收爐缸熱量，未燃煤粉量增加，置換比下降，風壓上升，這是導致煤比不能繼續提高的重要原因。南方地區，一旦入夏，氣溫高，空氣含水量高，晝夜?jié)穸炔顒e大，不僅煤比難以提高，而且影響高爐爐況順行。

采用高爐脫濕鼓風技術，為高爐爐況穩定順行、節能降耗方面帶來的優勢如下：可保證送風濕度四季如冬，白晝?nèi)缫?，穩定在5g/m3（±1g/m3），送風濕度穩定，爐缸溫度穩定，為高爐爐況的穩定順行創造了良好的條件；減少風口水分解熱，鼓風中1g/m3水需要提高風溫9℃才能補償水在爐缸內的分解所消耗的熱量，但約有1/3的H2參加還原，故實際需要提高風溫6℃。實際效果證明：鼓風濕度每減少lg/m3，可降低焦比0.6-0.8kg/噸鐵；濕度每減少1g/m3的水，可以多噴2.23kg/t的煤粉并置換焦炭1.78kg/t；在采用風機吸入側冷凍脫濕，風機進口處的大氣溫度降低，鼓風密度增大，使風機鼓出的冷風質量流量增加，從而增加產量5-10%；鼓風機軸功率還可以下降10%左右。

近十年，隨著國內脫濕鼓風技術的發展和推廣，脫濕作為國際煉鐵界公認的三大冶煉節能技術（噴煤、富氧、脫濕）之一已經逐漸被國內大量鋼廠采用，也是國家十二五鋼鐵企業重點推薦的節能減排項目?，F(xiàn)在寶鋼的四座4000m3高爐的五臺風機均采用脫濕鼓風新技術，并取得了良好的效果，目前國內已有二十多家鋼鐵企業采用脫濕鼓風。

新鋼地處南方地區，一年四季溫度和濕度波動大，空氣中的水分是隨季節和晝夜變化而變化的，因此，高爐爐缸溫度、產量、消耗也隨之相應波動。由于濕度的變化直接影響到高爐冶煉行程，當大氣濕度下降或升高時，高爐需要風機加風或減風來保持風量的穩定，若調節不及時，往往會造成爐況不穩定。新鋼2500m3高爐2015年主要技術經濟指標與行業高爐先進指標對比見下表1，按入爐品位同口徑對比，與高爐指標最好的寶鋼比，綜合焦比高1kg/t左右。因此，采用脫濕鼓風，使空氣中含濕量穩定在較低的水平，可穩定爐況，有利高爐穩定順行；并可穩定和提高風口前燃燒溫度，提高爐缸溫度，增加噴吹量。從而使高爐的產量增加，焦比降低，高爐的技術經濟指標改善。

2  脫濕方法

高爐鼓風的脫濕方法主要有吸附法（干法、濕法）和冷卻法：

干法吸附法是用固體吸附劑吸收空氣中的水分，一般利用LiCl結晶水狀態的變化（LiCl-LiCl·H2O- LiCl·2H2O）和石棉的吸水性實現空氣脫濕。通常將氯化鋰摻在石棉里制成蜂窩狀轉筒，使空氣通過時進行脫濕。使用一定時間后轉筒吸水性減弱，需加熱再生，重新恢復吸水能力。所以，采用干法脫濕需要有兩個系統，以便于交替使用。風量較大時需多臺脫濕機串聯或并聯，系統復雜、難以控制、投資巨大。

濕法吸附法是用液體吸收劑（通常為氯化鉀水溶液）在與空氣接觸時進行脫濕。原理是氯化鉀溶液的蒸汽壓低，在達到與KCl蒸汽壓平衡的濕度時，空氣中的水分就被吸出而脫水。主要設備有脫濕塔和再生塔。脫濕塔上部裝有噴KCl溶液的噴嘴。脫濕塔內，霧狀的KCl溶液自上而下，空氣自下而上相向通過，過程中空氣被脫濕，吸收了空氣中的水分而被稀釋的KCl溶液則被送到再生塔進行加熱、濃縮、再生后循環使用。濕法適于處理大風量，電耗也低。但因KCl溶液有腐蝕性，對風機葉片有腐蝕破壞作用。

冷凝法是利用空氣中飽和含濕量與溫度是成正比關系，采用熱交換器將空氣降低，因而除去空氣中的飽和水，達到脫濕目的。

吸附法系統阻損相對較大，脫水后濕風潛熱變?yōu)轱@熱，空氣溫度升高，系統阻損增大和空氣溫度升高都將導致風機功率消耗增加；冷凝法由于水分降低和空氣溫度降低，提高了質量流，在鼓風量不變時，可以降低風機功率消耗。

因此，為避免吸附法可能會將有腐蝕性質的吸收劑帶入風機，對風機造成損害和實現節能降耗，鼓風脫濕宜采用冷凝法脫濕。

3  脫濕鼓風在各鋼鐵企業的應用

3.1  脫濕鼓風在馬鋼的應用

馬鋼依據企業自身的結構特點和生產現狀，本著節能降耗，減排降噪，合理利用能源等原則，確定了鼓風機吸入側冷卻的高爐脫濕鼓風工藝，脫濕裝置采用雙效蒸汽型溴化鋰吸收式制冷方式制造低溫冷卻水。[1]

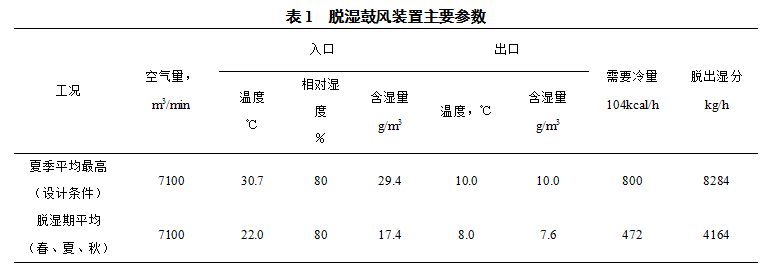

馬鋼4000m3高爐脫濕鼓風裝置設計主要參數確定如表1所示。

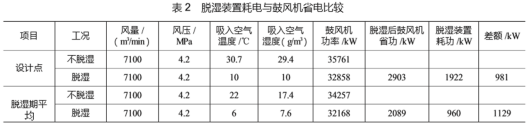

無論何種制冷形式的冷凍脫濕裝置，脫濕裝置本身是需要耗能的，但是經過冷凍脫濕后，鼓風機會因其吸入的空氣溫度、濕度下降而省能。一般來說，脫濕裝置的耗能與鼓風機的省能相當，可以相互抵消，有時甚至還略有節余。因此，鼓風機吸入側冷凍脫濕不需要多耗能，運行經濟性好。以馬鋼4000m3高爐脫濕鼓風裝置的設計數可直接地說明這一點，見表2。

從實際運行效果來看，馬鋼采用脫濕鼓風技術后，不論對高爐生產，還是對鼓風機運行以及蒸汽資源利用等方面都產生了積極的影響，發揮了重要作用。(1)高爐冷風的含濕量得到了明顯的降低，較大程度提高了冷風品質，高爐爐況運行控制明顯提升，高爐產接近“四季如冬”、“白晝?nèi)缫埂薄?2)脫濕裝置耗能為鼓風機省能所補償并有富裕，降低了風機單耗和運行成本，“負能脫濕”成為可能，為企業“節能降耗”提供了新手段。(3)利用了夏季富裕的低品位蒸汽資源，便于蒸汽平衡，季節性調峰作用明顯，為“節能減排”提供了新途徑。

3.2  脫濕鼓風在梅鋼的應用

梅鋼脫濕設備工作原理：將濕空氣通過冷凍機組冷卻，使其溫度降低到空氣壓力及所含濕量而對應的飽和溫度以下，即將濕空氣中的水分凝結析出，使得鼓風含水量降低，密度增大，然后通過汽機送入高爐。2008年4月5日開始試運行，2008年6月正式運行。該脫濕設備投用后能夠有效減少入爐水分，相對提高風口的理論燃燒溫度，改善煤粉在風口前的燃燒，提高了高爐接受噴吹煤粉能力，改善高爐爐況順行，減少冶金焦的消耗量，具有可觀的經濟效益和社會效益。脫濕投用以來，單月煤比達到180kg/t，焦比明顯下降，煉鐵工序能耗下降，煉鐵成本下降。

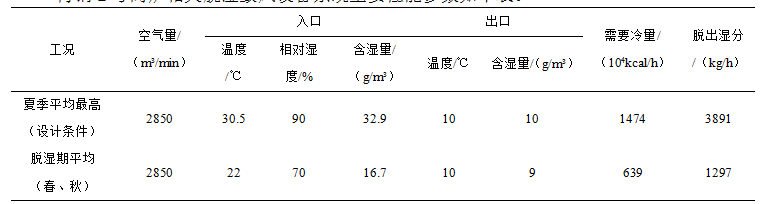

梅鋼2號高爐相關脫濕鼓風設備系統主要性能參數如下表。[2]

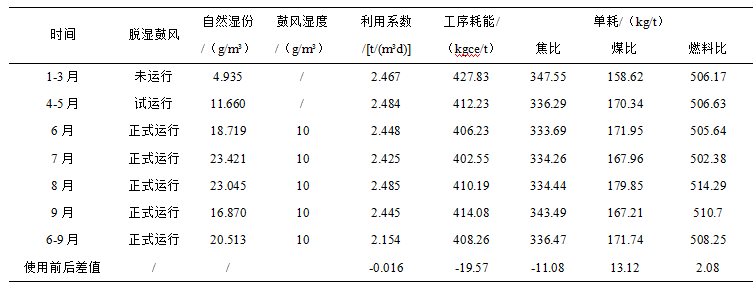

梅鋼2號高爐脫濕鼓風設備投入運行前后高爐運行相關工藝參數變化如下表所示。

數據顯示，2號高爐在脫濕投用后，在高產穩產的前提下，同比基準期，焦比降低11．08kg/t，煤比提高13.12kg/t，工序能耗降低11.15kgce/t，鐵水成本下降9.76元/t。焦比雖然有所降低，但處于下限水平，由此看來，夏季脫濕鼓風后，高爐焦比在現有基礎上還有降低的空間。2008年6月2號高爐平均煤比比2007年同期煤比提高17.23kg/t。國內外經驗為濕度每下降1g/m3，提高煤比1.5～2.0kg/t，梅鋼脫濕鼓風在提高煤比方面達到了預期效果。同時，采用脫濕鼓風技術可以穩定鼓風中的水分含量，使高爐操作穩定、順行，達到節焦、增產的效果，并為提高噴煤量創造了條件。脫濕后2號高爐塌料、崩料、懸料現象基本消除，焦比降低，煤比提高，爐況長期穩定，最終降低了煉鐵工序能耗。

4  經濟性分析

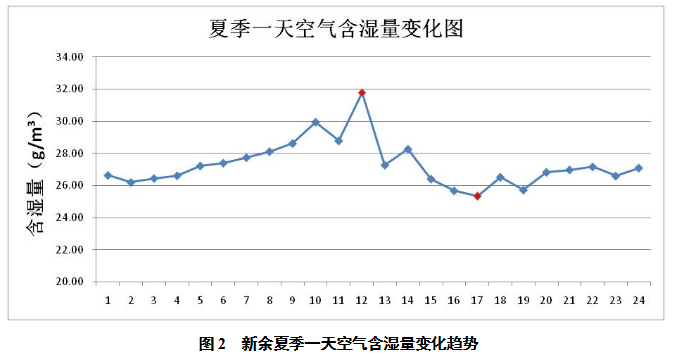

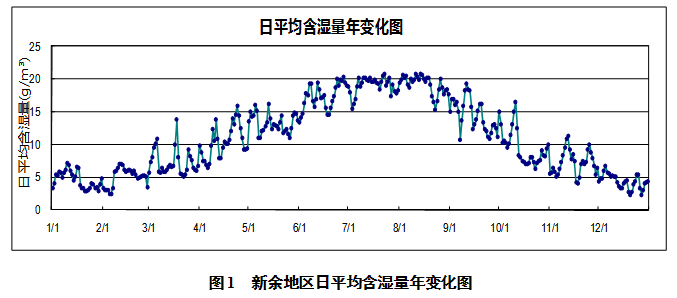

目前新余地區空氣平均濕度夏季平均濕度在70%-90%（約25-30g/m3），冬季在10-15g/m3，濕度屬于國內偏高地域。夏季一天24小時的變化在5-10g/m3以上，對于煉鐵穩定生產和燃料消耗影響很大，所以實行鼓風除濕顯得尤為重要。

參照目前國內脫濕鼓風的實際運行情況和新鋼所在地區氣象條件，確定脫濕后空氣的溫度8～10℃，脫濕后鼓風的含水按8-10g/m3控制。

根據新鋼所在地區氣象條件?？梢赃x擇大氣溫度≥15℃時啟動脫濕裝置，這樣冬季（每年12～4月）脫濕裝置可以停止運行，春季的最后一個月（每年4月）和秋季的最后一個月（每年11月）可根據氣溫情況決定是否運行。脫濕裝置正常運行時間為每年的5～10月，即有6個月的運行時間。

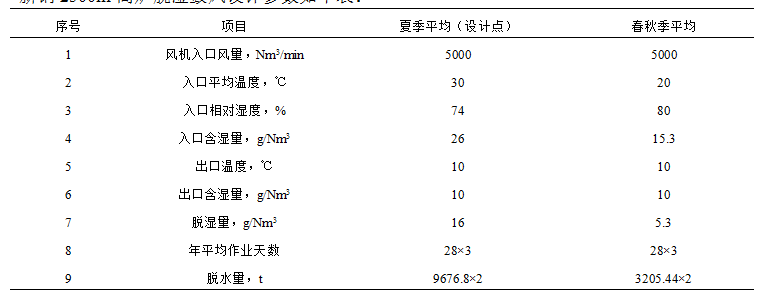

根據新鋼最高月平均氣溫（7月）29.5℃，月平均相對濕度74%，最高環境溫度40℃的實際氣象參數，可以選擇脫濕鼓風裝置的設計參數如下：夏季平均大氣溫度30℃，相對濕度74%，含濕量～26g/m3；春秋季平均大氣溫度20℃，相對濕度80%，含濕量～15.3g/m3。新鋼2500m3高爐脫濕鼓風設計參數如下表：

根據國家發展和改革委員會2015年12月發布的《國家重點節能低碳技術推廣目錄》（2015年本）節能部分技術報告提供的主要指標，結合韶鋼等企業的實際運行情況，新鋼2500m3采用鼓風脫濕后年可降本增效1300萬元，其中：

1、年節焦降本1341萬元。

高爐鼓風含濕量每降低1g/m3，綜合焦比降低0.7kg/t，折合0.68kgce/t。

9號高爐平均日產鐵水6300噸，脫濕期按6個月計算（夏季3個月，春秋季3個月），月平均作業日28天，則年節約焦炭：（16＋5.3）×0.7×6300×28×3＝0.789萬t。

按公司外購一級焦干基市場價1700元/t（不含稅，含稅價2000元/t），年效益為0.789萬t×1700元/t=1341萬元。

脫濕期噸鐵降低焦比：0.789×10000×1000÷（6300×28×6）=7.45kg/tFe

全年噸鐵降低焦比：7.5kg/t÷2=3.75 kg/tFe

2、鼓風機減少電耗降本166萬元。

高爐鼓風含濕量每降低1g/m3，采用制冷劑直接蒸發冷卻空氣，效率高，可減少鼓風機軸功率5%～15%，按兄弟企業實際減少3.5%計算：平均軸功率按22000kw，年節約的電量為310萬kwh。不含稅電價按0.5374元/kwh，則年減少電費166萬元。

3、鼓風脫濕耗電增加費用207萬元。

兄弟企業實際脫濕運行耗電為250～350kwh/t水，按300kwh/t水計算，電價按0.5374元/ kwh，則耗電費用為：（16＋5.3）/1000/1000×5000×60×24×28×3×300×0.5374/10000＝207萬元

綜合評估，除了有預計經濟效益外，對系統而言，鼓風機能耗的節約和脫濕日常消耗相差不大，運行經濟?？諝鉂穸确€(wěn)定不僅有利于風機在異常天氣下穩定工作，而且有利于高爐產量，提高生鐵質量，其潛在的效益是巨大的。

5  結論

新鋼所在的新余地區空氣濕度季節變化性大、晝夜變化性大，采用脫濕鼓風技術可有效控制入爐空氣濕度，獲得降低焦比、提高煤比、增加產量、穩定爐況等多種效果，使高爐真正實現“四季如東，白晝?nèi)缫埂?，能為新鋼帶來巨大的?jīng)濟效益；同時脫濕鼓風技術也是重要節能措施之一，實施該技術將滿足國家“節能減排”、“單耗指標”等政策要求。

6  參考文獻

[1] 鄧航.高爐脫濕鼓風技術及其在馬鋼的應用與發展.冶金動力2009（4）：62-68.

[2] 王啟敏.梅鋼2號高爐脫濕鼓風技術生產實踐.梅山科技2009（6）：39-41.
