吳學明  賀興科

（北港新材料有限公司）

摘  要  高爐正常生產過程中由于一些不確定因素導致鼓風機跳機停風，致使高爐風口灌渣發生。一次成功的撥風不僅可以預防灌風口的惡性生產事故，縮短處理爐況的時間，還可以減少組織恢復生產時間的影響，對提高企業的經濟效益和安全生產十分必要。因此撥風裝置對保障高爐持續穩定的生產舉足輕重。

關鍵詞  自動  撥風  效益

1  前言

北港新材料有限公司初煉廠有3座450m3高爐，使用三臺陜鼓生產的AV45-12軸流風機和一臺備用D2050離心風機。軸流風機年均鼓風風量1660m3/min，排氣壓力0.39MPa。鼓風機是高爐生產的心臟設備，必須確保安全運行。但由于一些不確定因素造成高爐鼓風機突然停電，風口發生倒灌。2012年至2016年先后曾發生七次突然斷電情況，造成高爐風口不同程度倒灌現象。倒灌后，不僅處理時間長，工人勞動強度大，而且爐況恢復困難。因此盡快設計安裝一套撥風裝置被提上了日程。

為此，我廠在考察柳鋼撥風裝置的基礎上自行設計、施工安裝了一套撥風裝置來避免因突然停電給生產所造成的危害。

撥風裝置的作用是當正常生產過程中，風機突然斷電或機組發生故障緊急停機時，正常運行的另一臺風機通過連接管道撥風到故障風機管道內，以防止風口灌渣的一種裝置。

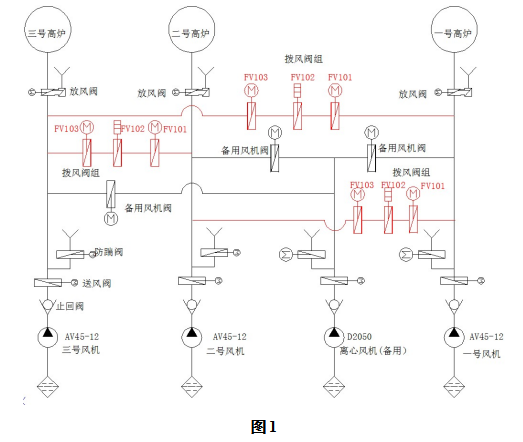

2  撥風裝置工作原理布置圖（圖1）

閥門布置簡述:

北海誠德鎳業有限公司三臺高爐，四臺鼓風機，需要三套撥風裝置方能滿足撥風要求。撥風裝置的兩側分別連接到1號和2號、1號和3號、2號和3號高爐風管上，撥風管道根據現場場地空間布置，閥門處設有閥門檢修平臺。撥風管道管徑按單臺風機正常風量的30%設計計算。一套撥風裝置有一套管道，2個電動蝶閥（FV101和FV103）和1個氣動蝶閥(FV102)組成。氣動閥安裝在兩個電動蝶閥之間。氣動蝶閥用于撥風，電動蝶閥用于模擬撥風試驗及撥風蝶閥檢修。詳見原理布置圖（圖1）。

閥門參數：

氣動快開蝶閥型號KD641H-10C，PN=1.0MPa，快開時間3s，電動蝶閥型號為D941H-10C，PN1.0MPa，接管直徑DN300。

撥風系統控制要求:

風機正常運行時，電動蝶閥處于開狀態，氣動蝶閥處于關狀態。如果去1號高爐的風機出現故障時，由2號、3號高爐的風機壓力較高的一臺通過FV102氣動閥快速向1號高爐撥風。如果去2號高爐的風機出現故障時，由1號、3號高爐的風機壓力較高的一臺通過FV102氣動閥快速向2號高爐撥風。如果去3號高爐的風機出現故障時，由1號、2號高爐的風機壓力較高的一臺通過FV102氣動閥快速向3號高爐撥風。當1號、2號高爐風機同時突然停電風機跳閘時，由3號高爐風機同時向1、2號高爐撥風。當2號、3號高爐風機同時突然停電風機跳閘時，由1號高爐風機同時向2、3號高爐撥風。當1號、3號高爐風機同時突然停電風機跳閘時，由2號高爐風機同時向1、3號高爐撥風。整個撥風過程通過PLC程序自動完成。閥門的控制可實現就地、手動、自動控制。平時每周進行一次模擬撥風試驗，檢查閥門動作情況，即在手動關閉電動閥門的情況下，切斷電源，檢查PLC是否發出指令，使氣動閥門打開，處于撥風位置。

撥風系統自動投入后，撥風管路對應高爐緊急出鐵。如，1#風機因故障突然停機，由2#風機撥風，1號、2號高爐緊急出鐵，1#風機查找停機原因，停機原因找到并排除故障啟動風機（或啟動備用離心風機對事故風機對應的高爐供風），1#風機送風壓力達到2號高爐送風壓力后，快開閥關閉，撥風過程結束，系統恢復常態。撥風系統自動撥風的投入，可以成功避免一次惡性的生產事故，為企業挽回經濟損失。

撥風系統的控制系統，由我廠技術人員自行設計自動化控制系統，PLC選用西門子產品。閥門的控制可實現就地、手動、自動控制。

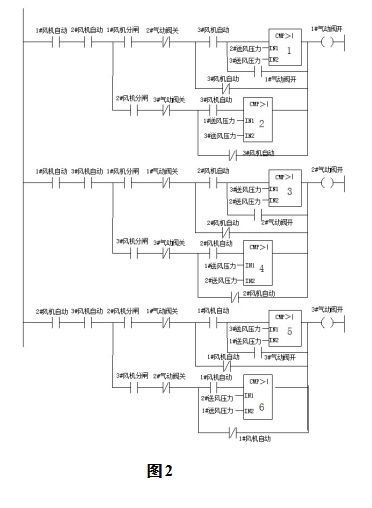

電氣、自動化控制原理圖（見圖2）。

3  撥風系統的安裝

冷風送風管道為DN1000mm，撥風裝置安裝在中間串聯的DN300管道上，撥風蝶閥兩端安裝電動蝶閥，閥門規格DN300。自動撥風設定，兩電動蝶閥常開，只有在手動控制下關閉，撥風氣動蝶閥常關、需要撥風時自動打開。當某臺高爐風機突然斷電跳閘時，風機故障停機，在自動撥風狀態下，氣動快開閥失電，滿足拔風條件，氣動快開閥瞬間打開，完成撥風操作。

經過現場閥門的調試并對具體操作提出了要求：自動撥風狀態下，F(xiàn)V101、FV103電動蝶閥開到位，氣動快開閥FV102關到位，撥風操作柜上的手動-自動轉換開關打到自動位置，進入自動撥風使用。當正常休風時解除自動撥風，此時為了安全起見，F(xiàn)V101、FV103電動蝶閥應手動關閉到位并現場確認?；謴?fù)生產爐況正常后再投入，此時FV101、FV103電動蝶閥開到位，氣動快開閥FV102關到位。

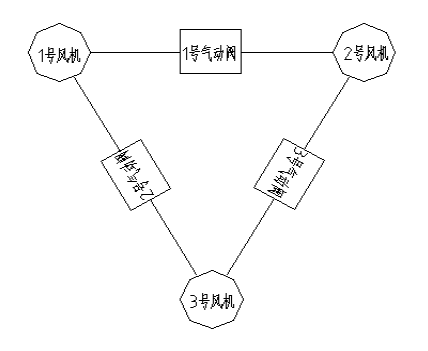

工藝配置圖：

電氣自動化方面采用性價比高，電磁兼容性高，抗沖擊性強，具有非常好的工業環境適應能力的模塊化、通用型西門子S7-300系列CPU、DI、DO、AI模塊組成。1號、2號、3號高爐風機均有獨立的手動-自動切換功能，三座高爐的撥風系統處于自動狀態時，系統采集3個高爐的鼓風機運行信號和鼓風輸出風壓信號。當系統監測到1號、2號、3號中某一臺風機的跳閘信號。系統對另外兩臺正常運行的風機進行甄別，由風壓高的風機向事故機組送風管道撥風。某一座高爐需要休風檢修時，只需把相對應的手動-自動切換開關打到手動狀態即可。為防止兩臺風機同時向事故風機對應的高爐同時撥風，增加聯鎖點，當其中一套機組在執行撥風命令時，另一套機組不管風壓高、低都不再對事故機組進行撥風操作。

為保證系統的正常運行，考慮到因突然斷電跳閘、斷風情況，系統供電采用不間斷UPS電源，并每周做一次試驗，確保閥門動作可靠。

4  結語

高爐撥風系統的成功設計安裝，不但能有效地避免高爐灌渣事故的發生，降低操作人員的勞動強度，提高高爐撥風的準確性、及時性和安全性，同時能夠盡量減少對撥風高爐生產的影響，其經濟效益顯著，意義重大。可以為同行業提供借鑒作用。
