吳學明  賀興科

（北港新材料有限公司）

摘  要  煉鐵礦槽除塵吸風槽一般都是采用皮帶小車密封吸塵。皮帶密封性不好、漏風率高，移動小車經常越軌，處理時間長，嚴重制約高爐強化操作。改造為閥門密封、通風吸塵。效果良好。為強化高爐操作、降低粉塵污染創造了條件。

關鍵詞  吸風槽  改造  強化高爐操作  改善環境

北港新材料有限公司初煉廠450m3高爐礦槽有十個礦石倉，燒結礦進入料倉采用卸料小車卸料方式，卸料時粉塵污染嚴重。為改善工作環境，設計、安裝了除塵設備。但該套除塵設備有48個吸塵源。漏風率較高，特別是礦槽卸料小車需要前后移動卸料，除塵源隨機變化，一般采用通風槽上鋪設皮帶密封+吸風移動小車罩的方式吸塵。此種方式，皮帶密封漏風率高、皮帶磨損快、移動吸風小車越軌頻繁，不僅處理時間長，工人工作環境惡劣、達不到崗位粉塵濃度控制標準、不符合國家環評要求。又由于空間限制，吸風移動小車越軌后處理時間長，常常導致高爐慢風作業。因此盡快設計改造現有吸風方式被提上了日程。

為此，我廠在2017年5月至7月1號高爐大修期間對該套除塵系統通風槽進行了改造。即將原吸風移動小車+皮帶密封改為閥門開關吸風密封。此套吸風、密封裝置的改造，有力地改善了工作環境、避免由此帶來的高爐休、慢風作業。

礦槽通風槽改造前狀況：

1  除塵器性能參數

型 號：CDM-3528，處理風量：260000m3/h，過濾面積：3528m2

過濾方式：負壓外濾式，過濾風速：1.228m/min，脈沖壓力：0.25—0.4MPa

脈沖帶寬：0.1～0.2S，清灰方式：離線清灰，設備阻力：≤1500Pa

設備耐壓：≥6000 Pa，除塵效率：99%

2  主風機參數

型號：Y4-73 No20D，設計轉速：960轉/min

設計風量：260000 m3/h，設計全壓：4800 Pa

3  配套主電機參數

轉速：730轉/min，電機功率：450KW，電壓等級：10KV，防護等級：IP23，水量：約為5m3/h

高壓：電壓：10KV，總裝機容量：約450kW；低壓：電壓：380V，總裝機容量：約80kW。

該套除塵器除塵源包括槽上卸礦倉、焦炭倉及其皮帶機尾卸料點、篩粉間、槽下振動篩及其卸料口、槽下6條皮帶所有落料點、料坑小車裝料點共計48個除塵源。

礦槽上卸料車除塵通風槽、皮帶小車與卸礦車通過吸塵罩連在一起。通風槽是斷面為700*900的矩形，總長約60米的一個長方體，通風槽上方安裝有60*60的正方形軌道，軌道上方鋪有470mm寬的皮帶進行密封，該密封皮帶穿越通風小車。通風小車上有一個成90度的進出口，出口與通風槽相通，進口通過法蘭與卸礦車吸塵通風道出口連接。卸礦車在某個倉上卸完料后，沿軌道行走至下一個倉時，通風小車也沿著通風槽上軌道同步行走。因?yàn)楣に囋颍兜V車車輪尺寸遠大于通風小車車輪尺寸，踏面寬度不一樣，加之安裝誤差，行走時的振動，皮帶機運行的影響，卸礦車重心位置時有變化。卸礦車不可能完全在一條線上行走，左右多少有些偏移，這個偏移量對卸礦車來說是正常的。但通風小車由于車輪尺寸的問題，不可能有較大的允許偏移，常常導致通風小車越軌、皮帶跑邊、卡死，皮帶密封不嚴跑野風，導致吸塵能力差，除塵效果不好，崗位粉塵超標。通風小車越軌有時剛好在柱子位置，通風小車就卡在柱子上，既不能前進，也不能后退，處理困難。處理時必須將通風小車進口與卸礦車吸塵道出口脫開，此通道是1750*600矩形法蘭盤連接，每次處理時間長達4-5小時，在料倉缺料時發生故障，往往需要高爐慢風操作等料。05、06年就出現了四、五次這種情況，直接影響到了高爐正常生產。

4  改造工藝方案

利用原通風槽，取消通風槽上皮帶及通風槽皮帶小車，通風槽上方皮帶密封改為6mm鋼板密封，在各個卸礦對應位置（每個倉的正中間）的通風槽上設置通風集箱和閥門，卸礦車吸塵罩與通風集箱不采用法蘭連接，采用對接口對接，對接口要求留出150mm左右的距離，以減少卸礦車承載負荷，并保證卸料小車在行駛過程中不刮碰對接口，也有利于卸礦車自身皮帶跑邊折疊后檢修處理。卸礦時通風集箱對接口與卸礦車上吸塵罩對接口通過兩個電液推桿對接密封，同時閥門開啟。通風集箱與卸礦車吸塵罩口對接通風后達到吸風除塵目的。卸料結束后，電液推桿退回，閥門自動關閉，卸料車沿軌道移動，到下一倉口卸料。不卸礦時所有閥門處于關閉狀態。

閥門及接口結構

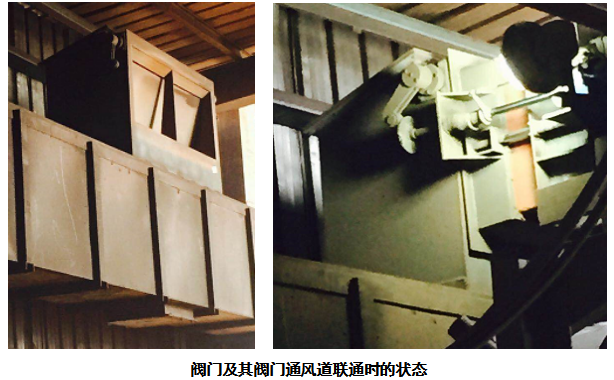

由于現場空間的限制，通風集箱對接口與卸礦車上吸塵罩對接口之間只有150mm的空間距離，閥門開關過程中不能占用接口空間。閥門在結構上必須要考慮開關時閥板不能超出接口。為此，采用矩形閥板蝶閥，閥板裝在通風集箱內部，共同組成完整的閥門體。閥門進出口為互成90度的矩形，出口焊接在通風槽上，與通風槽形成通道。進口與卸礦車上吸塵罩對接口對正相通。為了保證閥板開關過程中不影響對接口和通風道的斷面尺寸，閥板軸不能固定在閥板中間，只能選擇固定在矩形閥板端部，即矩形閥板一邊與軸通過焊接固定。閥板往上翻時閥門通道打開，閥板往下翻時，閥門通道關閉。閥門打開時通過電液推桿執行，關閉時通過閥板自重執行，電液推桿水平安裝。為了保證除塵灰不很快磨損閥板軸，閥板軸容易磨損部位要有保護套。軸承密封采用羊毛氈+迷宮密封，軸承座采用鑄鋼件（不采用鑄鐵），軸承上設計有手動加油孔，確保潤滑可靠。閥板軸的兩端都有通過鍵安裝的拐臂，電液推桿推動此拐臂時，閥板打開。閥板開關角度為65度即滿足通道截面積要求（見圖）。

此閥門接口采用伸縮套的結構形式，在閥門關閉狀態下，伸縮套在電液推桿的作用下收回，在閥門打開狀態下，伸縮套在電液推桿的作用下伸出于閥門進口對接密封形成風道抽塵（見圖）。

本系統共有10個卸礦位置，卸礦車在10個不同位置卸料，即要設置10個通風集箱和10個閥門。

通風槽設置通風量：約60000m3/h。除塵主風機風壓：約5000Pa。

卸礦車上吸塵罩對接口尺寸：約寬：1560mm，高：560mm。

電氣控制：當卸礦車開至卸料位時，通過設置的現場控制箱開啟閥門對接，必須考慮對接口的密封，不得有漏風現象。為了保證卸料車行走時，通風集箱對接口與卸礦車上吸塵罩對接口不發生碰撞，電氣上要做到，電液推桿完全退回后，卸礦車才能行走，否則，應該鎖死，卸礦車不能行走。電液推桿伸、縮與卸礦車行走、停止連鎖。即電液推桿縮回到位時，卸礦車行走電源接通，卸礦車到達卸礦位置時，電源推桿伸出才能把閥門打開。

工作原理：

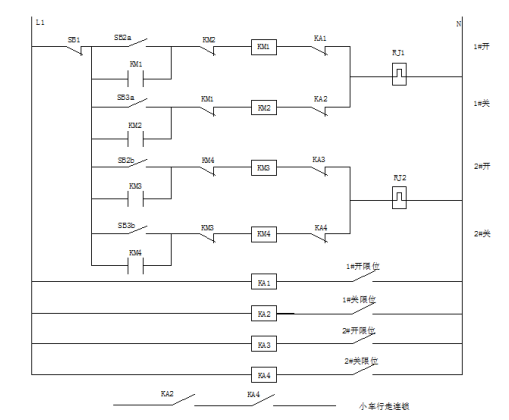

當按下SB2按鈕，KM1、KM3線圈同時得電，并由KM1、KM3輔助觸頭自保，KM1、KM3接觸器吸合。1#、2#液壓推桿同時動作，打開除塵罩吸風口，完全打開到位時KA1、KA3中間繼電器得電，KA1、KA3常閉輔助觸頭斷開，終止1#、2#液壓推桿動作，小車因KA2、KA4輔助觸頭斷開不能行走。當按下SB3按鈕，KM2、KM4線圈同時得電，并由KM2、KM4輔助觸頭自保，KM2、KM4接觸器吸合。1#、2#液壓推桿同時動作，關閉除塵罩吸風口，電液推桿完全退到位時KA2、KA4中間繼電器得電，KA2、KA4常閉輔助觸頭斷開，終止1#、2#液壓推桿動作，KA2、KA4常開輔助觸頭接通，方能行走小車。

5  施工質量及技術要點

（1）拆除原通風皮帶小車、拆除原皮帶通風槽皮帶、原皮帶通風槽上口密封（6mm鋼板滿焊封閉），焊接完成清渣后涂?jī)蓪拥灼嵋粚用嫫幔?/span>

（2）閥門采用四方體碟閥，尺寸大約為寬1560mm ×高560mm，本閥門屬非標，需根據現場具體尺寸進行制作，要求達到正確配套開閉靈活，漏風率不得大于5%，控制方式采用電控；

（3）通風集箱、現場控制箱均現場測量制作和安裝；

（4）閥門與卸料車吸塵罩對接口對接采用電控方式，但需保證操作靈活、穩定和耐粉塵沖刷。

6  使用效果

本套除塵通風道改造后使用至今，除塵效果大為改善，卸礦車行走時不再與通風槽上小車相連，行走過程中完全與通風槽脫離，有效地減輕了卸礦車行走時的負荷，為安全生產創造了必要條件。

7  結語

高爐礦槽除塵系統的成功改造，不但能有效地降低了設備故障率，為崗位粉塵達標創造了條件，也為高爐正常生產提供了保障。降低維修人員的勞動強度，其經濟效益、社會效益顯著，意義重大。
