唐曉東 楊建鵬 張振峰
(陜鋼集團龍鋼公司煉鐵廠)
摘 要 高爐熱風爐熱風出口及管道三岔口承受1300℃以上高溫和0.3-0.4Mpa高壓,且在熱風爐燃燒與送風工作周期中在應力作用下頻繁運動,工作環境極其惡劣,熱風出口鋼殼高溫,磚襯倒塌是最常見的問題,同時屬重點管控部位,龍鋼煉鐵廠技術人員通過對熱風出口力學結構、損壞機理及耐材性能分析研究實踐,總結了一套管控及修復經驗,取得了良好效果
關鍵詞 高爐 熱風爐 熱風出口 管道三岔口
龍鋼煉鐵系統共有5座高爐、其中1280m3高爐兩座。1800 m3高爐三座,配置熱風爐均為改進頂燃式,熱風爐高溫部位耐材選用硅質,熱風出口及熱風支管三岔口采用組合磚結構,設計風溫1200℃,其工藝指標如表1。
熱風爐熱風出口及熱風支管三岔口由于承受1300℃以上高溫和0.3-0.4MPa高壓,且在熱風爐燃燒與送風工作周期中在應力作用下頻繁運動,工作環境極其惡劣,熱風出口及熱風支管三岔口高溫、鋼殼開裂、磚襯倒塌甚至出現爆噴事故,是熱風爐重點管控部位,也是管控難點。
1 熱風出口及熱風支管三岔口設計結構特點

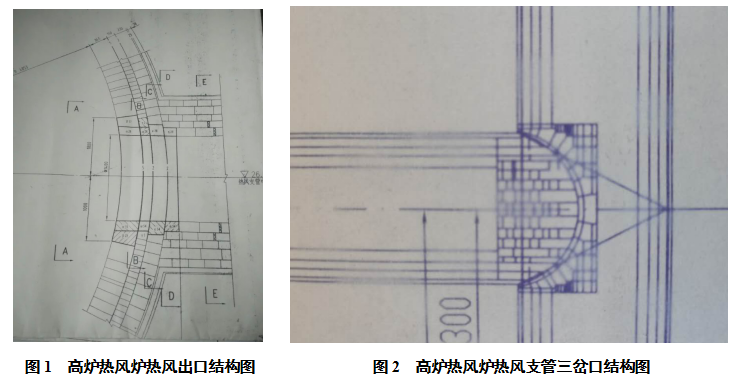

龍鋼高爐熱風爐熱風出口及熱風支管三岔口內部砌體均采用組合磚結構,爐殼采用Q355B,焊接采用H10Mn2,焊絲,性能符合《焊接鋼絲(GB/T14957-1994)》的規定,并按(GB/T5293-1999)選用相匹配的焊劑,熱風出口爐身鋼殼部位加設加強板;出口磚襯采用高強度組合磚結構,支管熱風出口部位采用5層加強磚襯厚度,熱風出口及熱風支管三岔口結構圖如圖1、2所示,熱風出口磚采用耐壓強度高,高溫蠕變率低的剛玉莫來石材質組合磚,熱風支管三岔口采用高溫耐磨抗熱振性能好的紅柱石復合材質組合磚結構,用來對應惡劣復雜工況環境。
2 熱風出口工作環境分析

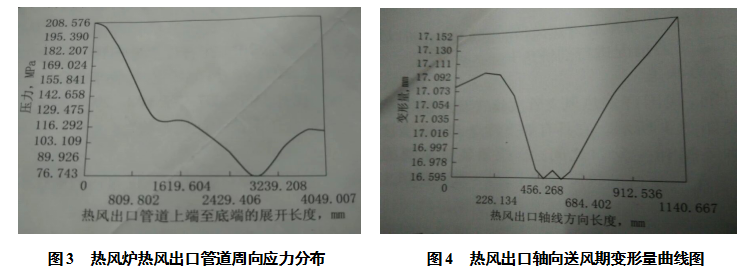

根據相關研究資料,通過對熱風出口建立有限元數據模型,對熱風出口受力,變形進行分析設定計算條件為:熱風主管鋼殼內徑2350mm,熱風支管鋼殼內徑2250mm,熱風壓力400kPa,熱風爐熱風出口管道周向應力分布如圖3所示,從圖中可以看出爐殼與熱風支管上部交界位置的拉應力數值已經接近鋼材的屈服極限水平。是該部位頻繁出現開裂的內在原因。
熱風爐是在加熱和送風交替下工作,因此內壓力(盲板力)是周期作用的,爐殼經常受到40余倍壓差的反復作用,產生重復應力,周期荷載引起的彈-塑性變形會降低爐殼強度和耐久性,在盲板力作用下,爐殼與管道上部交界處變形量達到17mm,熱風出口管道上部軸向位移分布圖4所示。
通過以上分析數據可以看出,熱風出口承受周期性應力變化,鋼殼變形開裂,熱風出口耐火磚襯承受1300℃高溫及拱頂磚墻重壓,工作環境極其惡劣,造成磚襯變形倒塌制約熱風爐安全運行。龍鋼高爐熱風爐熱風出口、熱風支管三岔口頻發鋼殼開裂,磚襯倒塌現象,直接威脅高爐安全生產現場如圖5、圖6、圖7、圖8所示。
3 針對熱風爐熱風出口出現的問題,對應管控處置措施

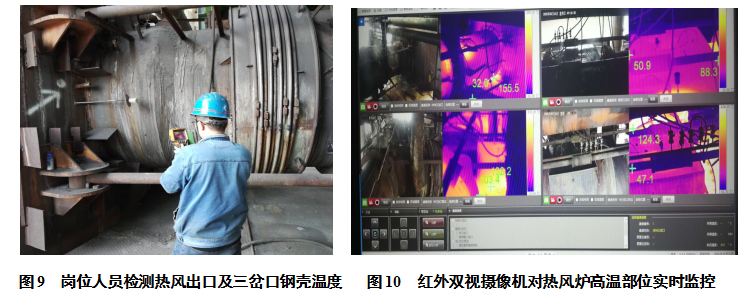

加強熱風爐高溫部位鋼殼溫度檢測,特別是熱風出口及熱風支管三岔口等關鍵部位,崗位實行日檢查周匯報,并利用遠程紅外雙視攝像監測系統對各關鍵點實施全程監控,對將檢測數據進行對比分析,判斷各溫度檢測點變化趨勢,采取不同的處置措施;
(1)對于熱風出口砌體結構完好,鋼殼溫度不超過130℃,但熱風出口相貫線或管道開裂現象,其主要原因在于熱風出口鋼殼重復應力,周期荷載引起的彈-塑性變形會降低爐殼強度和耐久性,不建議對耐火砌體進行壓漿或采取澆注措施,主要從選擇爐殼鋼種時盡量考慮塑性韌性好耐高溫耐腐蝕性能好的鋼種,對開裂部位鋼殼進行挖補措施解決問題,處理現場如圖7所示。

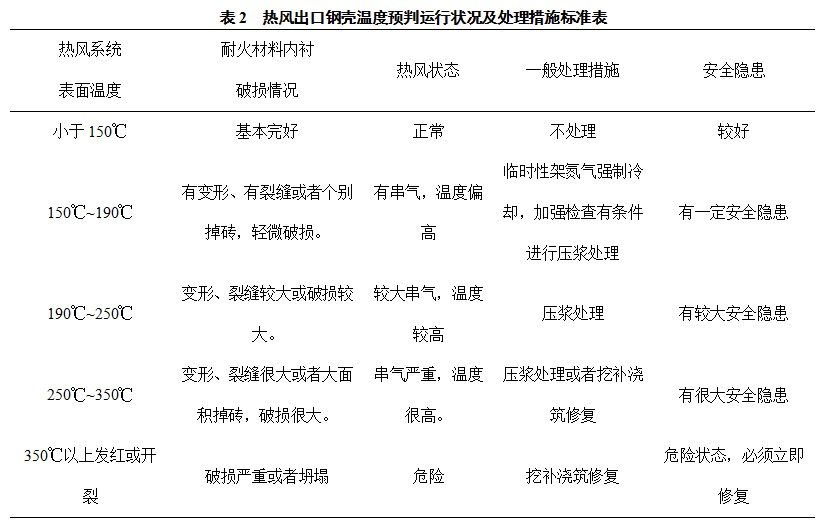

(2)耐火砌體預見性修復處理措施:根據熱風爐系統維護經驗,認為熱風爐爐殼表面溫度可以基本反映爐內耐材內襯的實際使用情況,不同鋼殼溫度的處置措施見下表2。
(3)根據耐火砌體預見性修復處理標準,熱風出口采取不同處置措施:

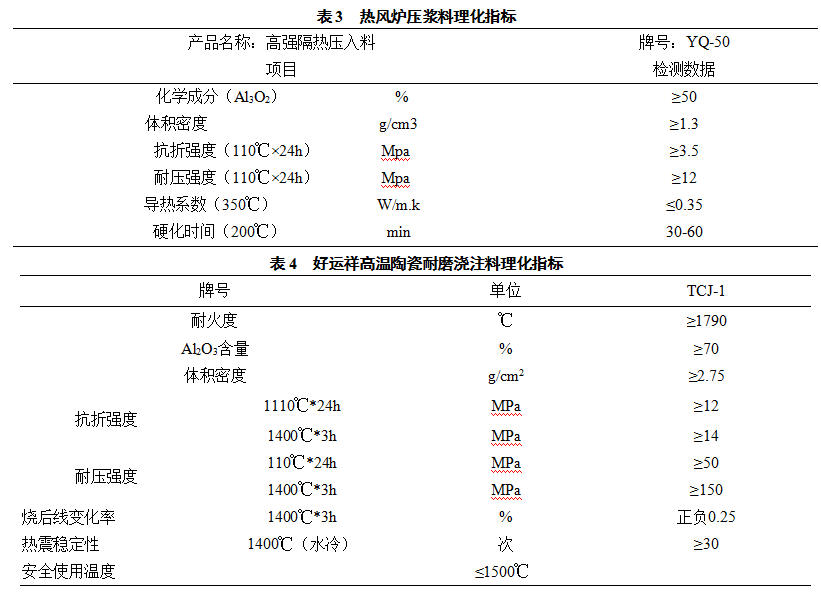

a.針對熱風出口鋼殼溫度在250℃以下但超過150℃的部位采用壓力灌漿措施:為保證溫度超標區域表面溫度降低,其內襯必須恢復到原有的設計狀態,灌漿所采用材料要以隔熱為主,強度較高,耐熱風沖刷,隔熱性能好、導熱系數低、強度高,并且流動性能好,一次性壓入輻射面積大,固化時間較短(200℃環境下,30至60分鐘可固化)等。熱風爐壓漿料理化指標見表3。

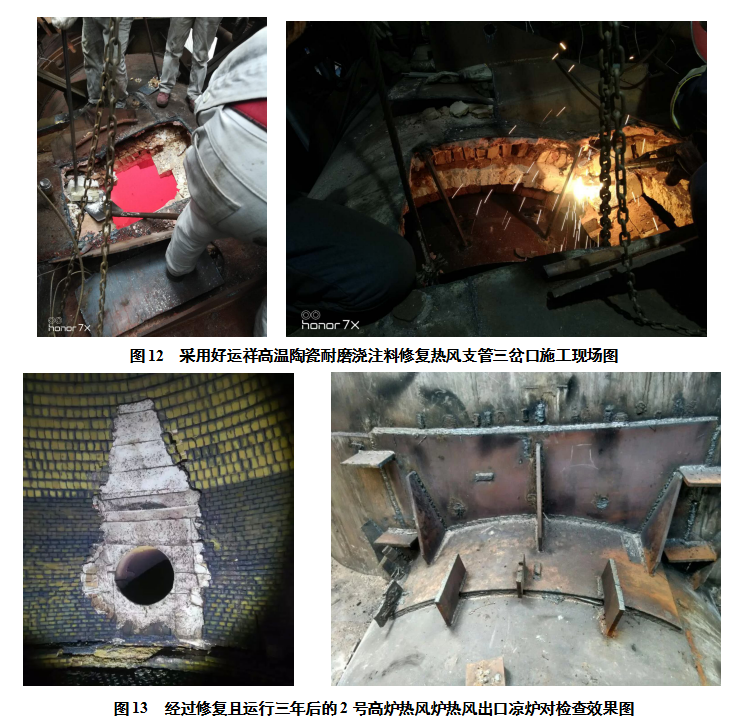

b.熱風管道磚襯倒塌采用高溫陶瓷耐磨澆注料快速修復技術應用:通過長期驗證,對于熱風出口、熱風支管三岔口出現掉磚、更換熱風閥熱風支管掉磚需要進行挖補澆注施工時,使用好運祥高溫陶瓷耐磨澆注料涼爐支模澆注或熱態吊模澆注方法,均取得良好效果。

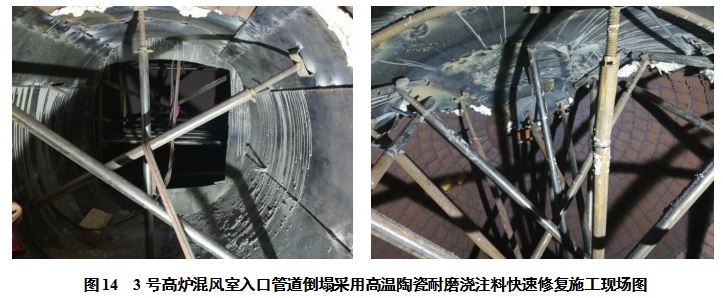

3號高爐大修期間對混風室磚襯進行檢查,發現入口磚襯倒塌,采用頂桿支模澆筑新工藝,從管道降溫至修復完成,僅用72小時,修復效果良好,實現聯合管道修復不影響熱風爐正常保溫的技術創新。

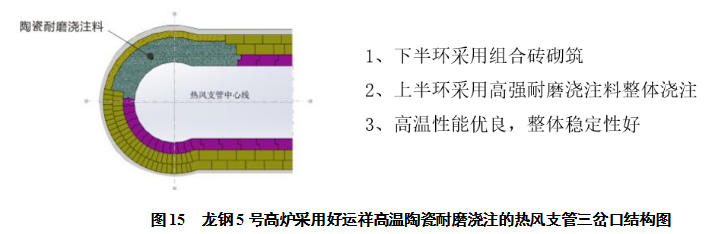

根據生產運行實際,在龍鋼新建5#高爐項目中,通過與項目總包方進行深度技術交流,對容易出問題的熱風支管三岔口采用下半圓砌磚,上半圓采用好運祥高溫陶瓷耐磨澆注料整體澆筑優化結構,高爐投運5年,熱風支管三岔口鋼殼溫度穩定,整體結構良好。
4 結語
針對熱風出口、熱風管道三岔口存在問題,通過系統分析,系統管控,科學運用新技術新材料、新裝備,找準處置措施,龍鋼高爐熱風爐熱風出口及熱風管道三岔口得到有效控制,在高爐風溫達到1200℃工況條件下,熱風爐狀態穩定,說明管控處置效果良好,為煉鐵高爐工藝安全做出貢獻。
5 參考文獻
[1] 陳秀娟,王永濤,呂宇來,吳啟常.頂燃式熱風管道盲板力問題分析[J].煉鐵,2012.6.
[2] 中冶武建院公司《熱風爐壓漿技術說明》.
[3] 河南好運祥耐火材料公司《高溫耐磨澆注料技術說明》.
