馬永芳  許滿勝  馮文斌

（首鋼長鋼煉鐵廠）

摘  要  應環保要求，首鋼長治鋼鐵有限公司于2019年8月開始對4號、5號燒結機頭煙氣排放進行超低改造，選擇了循環流化床半干法脫硫除塵工藝系統和SCR脫硝工藝技術，經過5個月緊張有序的施工，于2020年1月中旬對接完成，投運調試后滿足設計要求，達到超低排放要求。

關鍵詞  煙氣  脫硫  脫硝  改造

1  前言

首鋼長治鋼鐵有限公司（簡稱首鋼長鋼公司）屬山西省國有重點鋼鐵企業，位于山西省東南部，長治市潞州區西北三十公里處，地處上黨盆地正中。前身為始建于1946年的故縣鐵廠，是中國共產黨于戰爭年代在太行山革命根據地創建的第一個鋼鐵企業，曾經為解放戰爭、抗美援朝戰爭和新中國的建設事業做出過重要貢獻，被譽為“共和國紅色鋼鐵的搖籃”。2013年根據環保要求，長鋼兩臺200m2燒結機機頭煙氣配套了脫硫設備，脫硫系統采用密相塔半干法煙氣脫硫技術，無脫硝工藝。此脫硫系統無法實現超低排放，不滿足超低排放限值：顆粒物≤10mg/m2；二氧化硫≤35mg/m2；氮氧化物≤50mg/m2的要求，面對嚴峻的環保管控形勢，國家政策要求，必須對燒結機煙氣脫硫、脫硝進行提標改造。2019年7月集團公司批準長鋼投建4號、5號燒結煙氣超低排放改造工程項目（即脫硫系統升級改造，增加脫硝系統），8月開始施工，于2020年1月與燒結煙氣管道對接投運，共投資21877.49萬元，投運后煙氣顆粒物、二氧化硫、氮氧化物濃度明顯下降，達到了國家超低排放值以下。

2  項目提出的背景

（1）隨著我國社會經濟的不斷發展，當前中國經濟發展步入新常態，經濟發展與環境保護協調融合顯得尤為重要。為此，國家正在積極探索綠色生態發展新路徑，“十三五”規劃首次提出“生態環境質量總體改善”新目標，綠色發展貫穿于“十三五”經濟社會發展各領域各環節。“十三五”規劃的十個目標中，加強生態文明建設首度被寫入五年規劃，這說明生態文明建設將在未來的經濟社會發展中古據十分重要的地位。

（2）《“十三五”生態環境保護規劃》高度重視生態環境保護工作，持續加強推進大氣、水、土壤污染防治?！秶噎h(huán)境保護標準“十三五”發展規劃》中指出加強工業企業大氣污染綜合治理，推動產業轉型升級，繼續加強對二氧化硫、氮氧化物、顆粒物以及重金屬的排放控制。

（3）2017年2月17日，在“十三五”規劃發展方向推動下，環保部印發了《京津冀及周邊地區2017年大氣污染防治工作方案》，長治市被列為國家2+26城市，要求2018年執行國家鋼鐵、焦化和火電特別排放標準，2019年生態環境部《關于推進實施鋼鐵行業超低排放的意見》要求實施超低排放，同時山西省、長治市2019年分別出臺文件要求2019年12月31日前完成鋼鐵企業超低排放改造。

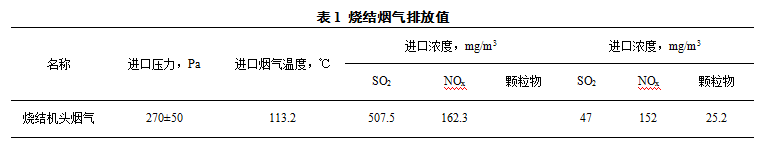

（4）項目建設前長鋼煉鐵廠兩臺燒結機，各配置兩合主風機，主風機后設有脫硫設施，脫硫系統采用密相塔半干法煙氣脫硫技術，無脫硝工藝。運行指標如下：

燒結機現有脫硫系統無法實現超低排放，不滿足超低排放限值：顆粒物<10mg/m3，二氧化硫<35mg/m3，氮氧化物≤50mg/m3的要求，面對嚴峻的環保管控形勢，國家政策要求，必須對燒結機煙氣脫硫、脫硝進行提標改造。

3  工藝選擇

3.1  脫硫脫硝方案確定的原則

目前國內外脫硫脫硝方案很多，工程應用也較多，具體到本工程脫硫脫硝方案的確定遵循以下原則：

（1）煙氣脫硫脫硝工程建設符合我國方針和政策，貫徹安全、可靠、經濟、適用并符合國情的原則。

（2）選擇工藝技術成熟、先進、經濟合理的工藝系統。

（3）考慮節約用水。

（4）考慮主機規模和煙氣量變化等要求。

（5）考慮 SO2濃度、二氧化硫控制規劃、環境要求的脫硫效率。

（6）考慮 NOX濃度、氮氧化物控制規劃、環境要求的脫硝效率。

（7）應充分考慮脫硫劑供應條件、脫硝劑供應條件、脫硫副產品的綜合利用條件。

（8）應充分考慮廢水、廢渣排放條件。

（9）應充分考慮廠區總布置條件等因素。

（10）應考慮生產過渡的方便，脫硫設施的建設盡量減少對主機生產的影響。

3.2  脫硫工藝選擇

由于環保的要求日益嚴格，結合現有的主流脫硫工藝，針對本工程及以上原則，通過市場調研，借鑒燒結、電廠、焦化等行業的脫硫業績，目前市場占有率較多可供選擇的脫硫技術主要有：循環流化床半干法脫硫除塵工藝、旋轉噴霧干燥法（SDA）、石灰石-石膏濕法工藝、氨-硫銨濕法脫硫工藝、活性焦法脫硫工藝、煙道噴射工藝。長鋼公司結合當前實際情況經過對以上工藝的評價，選擇了循環流化床半干法脫硫除塵工藝。

循環流化床半干法脫硫除塵工藝系統主要由吸收劑制備及供應、吸收塔、物料再循環、工藝水系統、脫硫后除塵器以及儀表控制系統等組成。

技術特點：

（1）該工藝整個過程為干態，有利于文明生產的要求。

（2）該工藝具有巨大的比表面積，可以吸附成氣溶膠狀的 SO3粒子，從而脫除幾乎全部的 SO3，因此，煙囪無需防腐，大大節省煙囪的防腐費用及今后的維護費用；

（3）該工藝是一種脫硫除塵一體化的工藝，脫硫后采用布袋除塵器，可以達到 10mg/Nm3的排放要求。

（4）通過流化床內所具有的激烈湍動和巨大表面積的顆粒的作用，可將PM10、PM2.5以及更細的細微顆粒物凝并成大顆粒，然后通過布袋除塵器可以有效地去除。

（5）脫硫系統的建設不影響主機的正常運行，可利用主機短暫的停機檢修時間進行煙氣系統的接駁。

（6）脫硫系統不用防腐，整體占地面積小，造價低，今后的維護費用小。

（7）無廢水排放，符合工業用水零排放的要求。

（8）該工藝可以有效地脫除HCl、HF、重金屬、二噁英等有害物質。

（9）啟動方便，煙氣工況適應性強，對各種含硫濃度的煙氣均能有效進行凈化，設有清潔煙氣再循環系統，對主機負荷的變化均能快速適應。

（10）技術成熟、可靠，設備可靠，經濟上有好的性價比。

（11）SO2 、NOX、粉塵等污染物達到超凈排放，并可對 SO3、二噁英、重金屬進行協同脫除。

3.3  脫銷工藝選擇

燒結行業目前有應用業績的脫硝技術，主要有活性炭吸附技術、燒結煙氣選擇性催化還原脫硝技術（SCR 脫硝）以及其他低溫協同脫硝技術等，針對本工程及以上原則，長鋼公司采用中溫 SCR 脫硝工藝。

SCR脫硝工藝是在一定溫度和催化劑存在的情況下，向煙氣中通入還原劑 NH3，將煙氣中的NOx還原為無害的氮氣（N2）和水（H2O）。它是目前國內外應用最為成熟的煙氣脫硝工藝。此工藝在首鋼遷鋼已經得到了成功的應用，根據國內外現有燒結球團 SCR 脫硝情況，2016 年前后韓國浦項、臺灣中鋼、上海寶鋼 4 燒 600m2 燒結機實施的 SCR 脫硝項目均采用 280℃的溫度反應窗口的催化劑，尤其是寶鋼 4 燒 600m2燒結機 SCR 脫硝項目 2016年10月份投運，至今運行穩定。

4  工藝流程

燒結煙氣脫硫脫硝工藝中，脫硫部分擬采用 “SSC 燒結（球團）煙氣干式超凈工藝”（簡稱 SSC 干式工藝），脫硝部分采用 SCR 脫硝技術。本項目脫硫脫硝除塵系統按“一機一塔”方案，配置干法脫硫脫硝除塵裝置，采用兩級風機串聯的布置方式，具體工藝流程：燒結機→現有電除塵器→現有主抽風機→脫硫反應塔（新建）→布袋除塵器（新建）→GGH 換熱器（原煙氣段）→SCR 脫硝→GGH 換熱器（凈煙氣段）→脫硫脫硝引風機→煙囪排放。

4.1  脫硫、除塵系統

循環流化床半干法脫硫除塵工藝系統主要由脫硫塔、脫硫除塵器、脫硫灰循環系統、吸收劑制備及供應系統、煙氣系統、工藝水系統、流化風系統、脫硫灰外排系統等組成。

4.2  脫硝系統

在脫硫裝置之后，對應一套 SCR 脫硝系統。主要由以下幾個分系統組成：氨區系統、氨噴射系統、脫硝反應系統、煙道系統、煙氣換熱系統、煙氣加熱系統等組成。

5  項目施工

該項目由山東國瞬公司承建，于2019年8月開始施工，兩臺燒結機各投建一套脫硫脫銷系統，經過施工方緊張有序的施工組織，兩套系統先后分別于2019年12月28日和2020年1月12日完工，分別利用7天的停機檢修時間把新系統的入口、出口與舊系統的入口、出口對接，舊系統隔離拆除。

6  使用效果

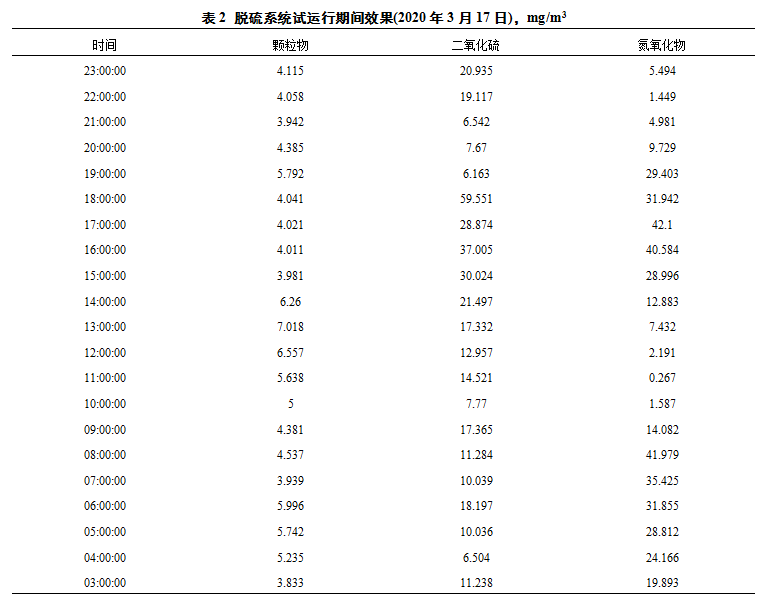

目前處于調試階段，煙氣含塵量、二氧化硫、氮氧化物達到了設計要求，滿足超低排放要求。投運后的在線數據如表2。

7  結論

長鋼公司煉鐵廠通過前期對多種脫硫脫硝工藝的考察對比，選擇了循環流化床半干法脫硫除塵工藝和SCR脫硝工藝，經過五個月的施工，安全投運，脫硫系統較舊系統的除塵和脫硫效果好，脫硝系統調試時間較長，目前數據波動較大，基本達到了設計效果，需要進一步優化操作。
