曹  鋒  王保國

（山西省首鋼長治鋼鐵有限公司煉鐵廠）

摘 要  對首鋼長鋼9號1080m3高爐燜爐102.72小時(shí)，快速恢復(fù)實(shí)踐過程進(jìn)行了總結(jié)。通過采取爐體保溫，開爐料中配加螢石，偏堵風(fēng)口，集中單鐵口出鐵等措施，實(shí)現(xiàn)了爐況快速恢復(fù)。

關(guān)鍵詞  高爐燜爐  保溫  偏堵風(fēng)口  單鐵口出鐵

1  前言

首鋼長鋼9號高爐于2019年4月大修后開始進(jìn)入第二代爐役期，設(shè)有2個(gè)鐵口、20個(gè)風(fēng)口，鐵口夾角80度，采用全覆蓋鑲磚薄壁爐襯、平坦化出鐵場、嘉恒法爐渣處理、爐頂均壓煤氣回收等多項(xiàng)新技術(shù)，高爐開爐后爐況一直穩(wěn)定順行，高爐各項(xiàng)技術(shù)經(jīng)濟(jì)指標(biāo)良好。2019年9月28日因國慶安全環(huán)保限產(chǎn)需要，9號高爐于28日03:15休風(fēng)燜爐至10月2日09:58分開風(fēng)，燜爐時(shí)間102.72小時(shí)。通過采取爐體保溫，開爐料配加螢石，偏堵風(fēng)口，集中單鐵口出鐵等措施，實(shí)現(xiàn)了爐況的快速恢復(fù)。

2  燜爐前高爐生產(chǎn)情況

2.1.1  高爐操作情況

在國慶節(jié)高爐燜爐前，為響應(yīng)環(huán)保要求，9號高爐從9月24日已經(jīng)開始逐步進(jìn)入環(huán)保限產(chǎn)階段，休風(fēng)堵3、8、13#三個(gè)風(fēng)口，風(fēng)量按2850m3/min控制，26日再次減風(fēng)至2500m3/min，27日為進(jìn)一步控制生鐵產(chǎn)量，休風(fēng)堵3、7、8、9、13#共5個(gè)風(fēng)口，風(fēng)量控制在2000m3/min，生鐵日產(chǎn)量按2000-2300噸左右組織。24-27日在接到環(huán)保休風(fēng)燜爐指令前，高爐處于長期慢風(fēng)作業(yè)操作。

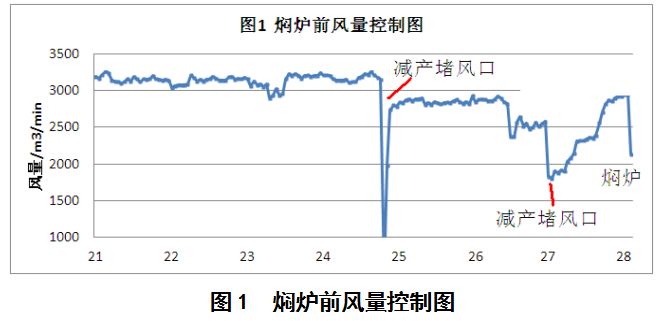

24日-27日高爐風(fēng)量控制情況見圖1。

2.1.2  爐料結(jié)構(gòu)及原燃料情況

9號高爐燜爐前爐料結(jié)構(gòu)總體為“機(jī)燒65-68%+球團(tuán)16.5-20%+生礦13-14%”，機(jī)燒為“高堿度自產(chǎn)機(jī)燒+低堿度外購機(jī)燒”，生礦為“南非+智利塊”，26日燜爐前結(jié)構(gòu)為機(jī)燒68%，球團(tuán)18%，生礦14%。

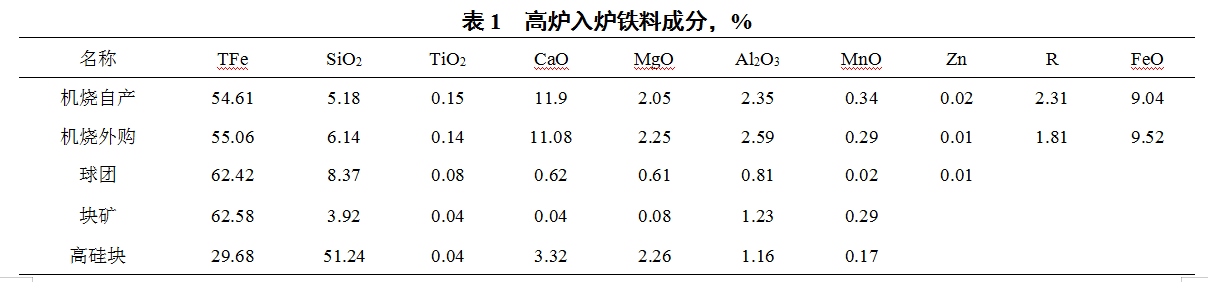

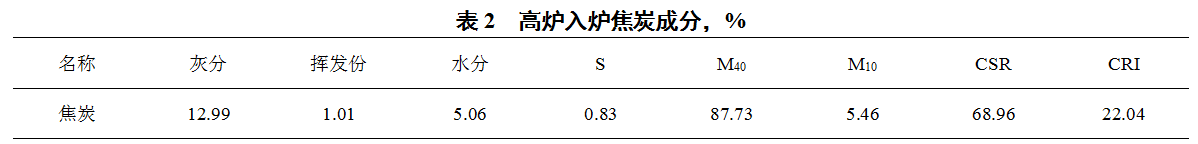

高爐休風(fēng)燜爐前原燃料質(zhì)量情況見表1。

2.2  高爐燜爐操作

2.2.1  燜爐前高爐操作和燜爐料

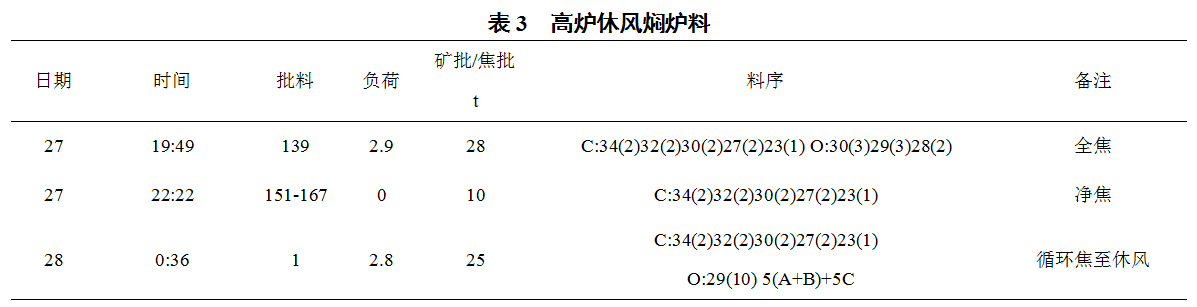

9月27日接到環(huán)保要求停產(chǎn)的指令后，考慮到當(dāng)時(shí)高爐長時(shí)間慢風(fēng)作業(yè)，原燃料條件不好等因素，為保證燜爐前爐缸活躍，逐步捅開7、8、9#風(fēng)口（3#、13#風(fēng)口未捅開）并視況恢復(fù)風(fēng)量至2850m3/min左右。

2.2.2  出鐵情況

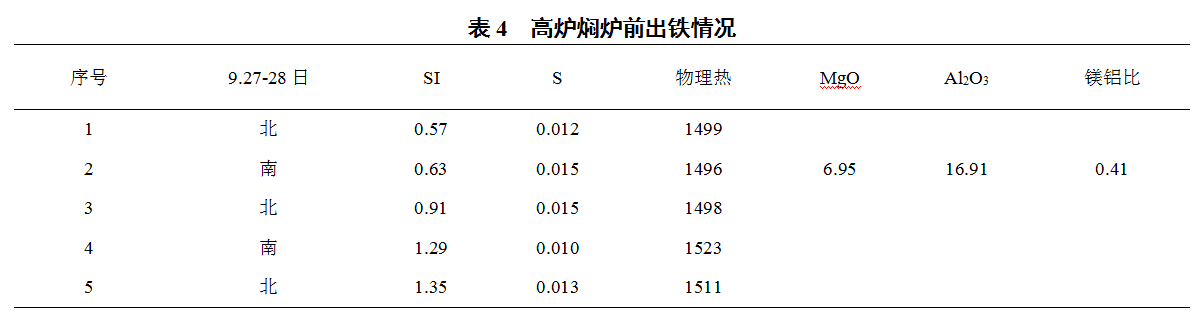

高爐燜爐休風(fēng)時(shí)出北場，沒有同時(shí)打開南場出鐵，高爐燜爐前5爐出鐵情況見表4，爐缸熱量充足，但渣相中鎂鋁比控制偏低。

3  燜爐期間高爐保溫情況

3.1  做好高爐休風(fēng)燜爐期間的保溫

休風(fēng)后立即組織爐前將所有風(fēng)口堵嚴(yán)，并卸下15個(gè)風(fēng)管涂抹黃油密封，送風(fēng)短接處用塑料袋裝炮泥塞堵保證送風(fēng)管道保溫；按長期休風(fēng)程序進(jìn)行減壓水、停泵處理，最大程度減少冷卻設(shè)備散熱。冷卻水量由7000m3/h減至4500m3/h，休風(fēng)4小時(shí)水量控制為3000m3/h，休風(fēng)8小時(shí)后控制水量為1100 m3/h；爐頂按長期休風(fēng)程序進(jìn)行點(diǎn)火，1天以后爐頂大放散扣下一個(gè)，三天以后爐頂火逐步減弱，邊沿基本沒火。

3.2  燜爐效果

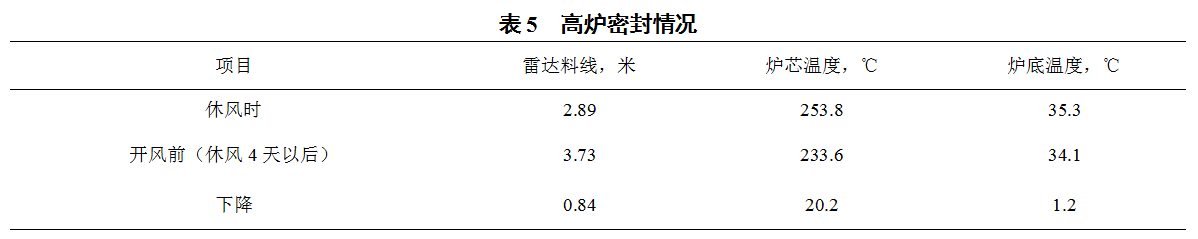

從高爐休風(fēng)4天以后整體密封效果來看，爐底溫度下降1.2℃，爐芯溫度下降20.2℃，料線只下降了0.84米，爐頂火基本熄滅，證明高爐密封保溫效果較好，達(dá)到了燜爐要求效果。高爐燜爐密封情況見表5。

4  燜爐復(fù)風(fēng)前準(zhǔn)備工作

4.1  原料情況

為保證開爐順利，騰空兩個(gè)燒結(jié)倉放入現(xiàn)產(chǎn)機(jī)燒，并騰空兩個(gè)倉分別放入高硅塊和螢石以待開爐時(shí)備用。

4.2  爐前區(qū)域

提前12小時(shí)將所有風(fēng)口捅開后重新堵泥，燒南鐵口和其上方15#、16#風(fēng)口，確保南鐵口和上方風(fēng)口貫通，南出鐵大溝用焦粉和黑料搗打成干溝、干渣坑提前用干渣圍堵好，準(zhǔn)備放紅渣。

4.3  偏堵風(fēng)口

送風(fēng)風(fēng)口為南鐵口兩側(cè)11#-20#共10個(gè)風(fēng)口，其余風(fēng)口重新采用有水炮泥加耐火磚重新堵好，標(biāo)準(zhǔn)不捅不開。

5  高爐燜爐恢復(fù)

本次高爐燜爐前堵風(fēng)口慢風(fēng)時(shí)間較長，爐缸活躍程度受到影響，原燃料質(zhì)量轉(zhuǎn)差，渣相不好，通過精心組織和優(yōu)化出鐵模式，復(fù)風(fēng)4天后風(fēng)量恢復(fù)到2800m3/min以上，爐況基本恢復(fù)至休風(fēng)前正常水平。

10月2日09:58開風(fēng)，開風(fēng)風(fēng)量1000m3/min，風(fēng)壓64kPa，風(fēng)溫全用，不足700℃。為了減少爐頂大放散荒煤氣污染和噪音，高爐開爐采用關(guān)爐頂大放散開爐，把荒煤氣通過6個(gè)布袋箱體引到凈煤氣放散塔進(jìn)行放散，10:30分煤氣進(jìn)行爆發(fā)實(shí)驗(yàn)合格，熱風(fēng)爐開始燒爐，18:00高爐熱風(fēng)溫度升至871℃。開風(fēng)料礦批12t，負(fù)荷2.0，結(jié)構(gòu)配比機(jī)燒80%，球9%，高硅塊7%，生礦4%，并配加螢石120-150kg/批，料制為單環(huán)布料C:26(8) O:26(8)。由于燜爐前外圍條件較差，自產(chǎn)和外購燒結(jié)礦Al2O3%均較高，加上燜爐前有幾天慢風(fēng)，高爐前期恢復(fù)過程困難，生鐵Si含量最高6.3%左右，爐渣中Al2O3最高達(dá)27.3%，鎂鋁比低0.22%，渣鐵流動(dòng)性較差，高爐外排紅渣鐵3爐，3日隨著開爐料螢石的下達(dá)渣鐵流動(dòng)性逐步改善，高爐鐵水開始正常進(jìn)罐。根據(jù)高爐冶煉進(jìn)程逐步開風(fēng)口、上負(fù)荷、擴(kuò)礦批，4日改單環(huán)為多環(huán)，并視況逐步恢復(fù)礦批至20t，風(fēng)量逐步加至2000m3/min，5日逐步恢復(fù)礦批至23t調(diào)料制為C:32(3)30(3)28(2)25(2) O:28(3)27(5)，6日16:30分打開北場鐵口，風(fēng)口全開，風(fēng)量2800 m3/min，負(fù)荷3.5，至此爐況基本恢復(fù)正常。

6  結(jié)語

（1）本次高爐燜爐前爐缸工作狀態(tài)較差，慢風(fēng)時(shí)間較長，是影響爐況恢復(fù)進(jìn)程的一個(gè)主要因素。

（2）本次高爐燜爐料中渣相控制不合理是影響爐況恢復(fù)進(jìn)程的另一個(gè)主要因素。燜爐料現(xiàn)產(chǎn)燒結(jié)比例低，Al2O3含量高在2.2-2.5%，沒有改善渣相的螢石、白云石、錳礦等輔料，導(dǎo)致渣中鎂鋁比偏低、渣中Al2O3偏高達(dá)20-27.3%，渣鐵流動(dòng)性差，影響高爐燜爐后涼渣鐵的及時(shí)排放，延緩高爐恢復(fù)進(jìn)程。

（3）本次燜爐開風(fēng)前南鐵口和其上方的風(fēng)口未徹底進(jìn)行有效燒通，造成開風(fēng)第一爐開口時(shí)間長，影響第一爐渣鐵的排放，后續(xù)在爐況恢復(fù)過程中7#風(fēng)口捅不開，影響了高爐爐況恢復(fù)進(jìn)度。

（4）本次燜爐由于全線停產(chǎn)沒有煤氣，不能提前燒熱風(fēng)爐，高爐開風(fēng)后長時(shí)間風(fēng)溫過低，導(dǎo)致爐溫長期過低渣鐵排放不暢。

（5）9號高爐改造后渣溝深度太深，太長，渣鐵流動(dòng)性不好時(shí)，清理時(shí)間太長，影響爐內(nèi)冶煉進(jìn)程。故高爐燜爐需要排放涼渣鐵時(shí)，渣溝宜墊起來便于及時(shí)清理，為爐內(nèi)高爐恢復(fù)創(chuàng)造條件。

（6）本次高爐燜爐開風(fēng)后，采取了嚴(yán)控風(fēng)口水溫差的措施，開風(fēng)口以水溫差升高1度左右為標(biāo)準(zhǔn)，結(jié)合爐況的進(jìn)程逐步開風(fēng)口，在恢復(fù)過程中沒有出現(xiàn)燒風(fēng)口等異常現(xiàn)象，控制效果較好。

7  參考文獻(xiàn)

[1] 周傳典.高爐煉鐵生產(chǎn)技術(shù)手冊[M].北京：冶金工業(yè)出版社.2003.

[2] 劉云彩.現(xiàn)代高爐操作[M].北京：冶金工業(yè)出版社.2016.

[3] 楊雷.萊鋼1880m3高爐計(jì)劃6d燜爐操作實(shí)踐[J].山東冶金.
