孫其德  王  濤  畢于超

（山東泰山鋼鐵集團有限公司煉鐵廠）

摘  要  泰鋼集團計劃利用50天的時間對1號高爐進行大修，大修包括更換爐底爐缸碳磚及10段11段冷卻壁在內的重點項目47項，實際用時48天完成大修計劃；開爐采用填充木材方案，爐況穩定順行，出鐵順暢，復產兩天風口全開，風量全用，實現了快速?gòu)?fù)產的目的。

關鍵詞  大修  烘爐  開爐  快速?gòu)?fù)產

1  引言

泰鋼1號1780m3高爐于2011年12月28日開爐生產，隨爐役的增加，爐缸側壁溫度開始上升，至2019年7月份，爐缸側壁溫度最高到719℃，從安全生產方面考慮，決定2019年11月1日停爐大修。清理爐料過程中發現高爐爐缸磚襯為象腳侵蝕，即對爐底第七層碳磚及爐缸碳磚進行更換，于12月18日復風開爐，歷時48天，兩鐵口出鐵順暢，爐況順行，取得了良好的技術指標。

2  高爐烘爐實踐

2.1  高爐烘爐意義

高爐在砌筑過程中使用的耐火材料和耐火泥漿含有一定的水分。

高爐開爐后，高爐內部的溫度較高，大量熱量傳遞給磚襯，磚襯水分快速蒸發，水蒸汽壓力的局部過大，很可能會引起磚襯的偏移、膨脹開裂，擴大耐火材料之間的縫隙，影響高爐壽命和一代爐齡。高爐烘爐操作，高爐溫度緩慢提升，可以使高爐耐火材料及磚縫泥漿內的水分緩慢蒸發，減少熱脹冷縮影響。在烘爐過程中，整體爐體設備也可以得到充壓和預熱，可以有效減少開爐后因劇烈受熱膨脹而損壞。

2.2  高爐烘爐操作

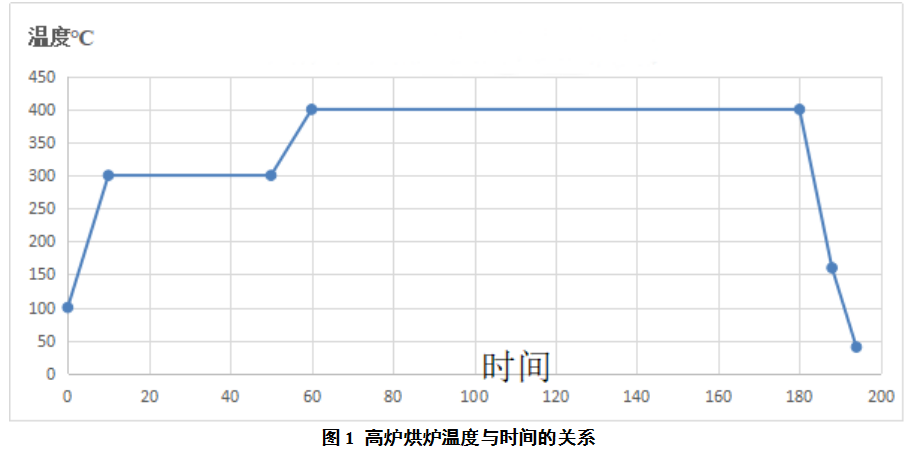

高爐烘爐過程中，通過控制熱風閥和混風閥，以風溫升溫為依據，以風量調劑為手段，控制好爐頂溫度，按烘爐曲線進行烘爐。泰鋼1號1780m3高爐的烘爐曲線如圖1所示。

（1）烘爐氣流的通路：

齒輪箱內溫度不得大于50℃；

（2）烘爐操作：

a、關倒流閥，開熱風閥、開冷風均壓閥及冷風閥，開混風調節閥和混風切斷閥，關放風閥回風；

b、送風后，風溫以20℃/h的速度增加，經10小時后，升溫到300℃，風量維持1600m3/min ；

c、300℃恒溫40小時，風量1600m3/min ；

d、以10℃/h的速度，經10小時升溫到400℃，風量2000m3/min ；

e、400℃恒溫90小時，風量1600 m3/min ；

f、以30℃/h的降溫速度，經8小時，將溫度降到160℃后開始試壓、試漏，試壓試漏全部在降溫過程中進行；

g、試壓試漏完畢后，按規程進行高爐休風，全開爐頂放散閥，打開大蓋；

h、卸下風管，取掉1#、15#風口二套以便裝雜木。

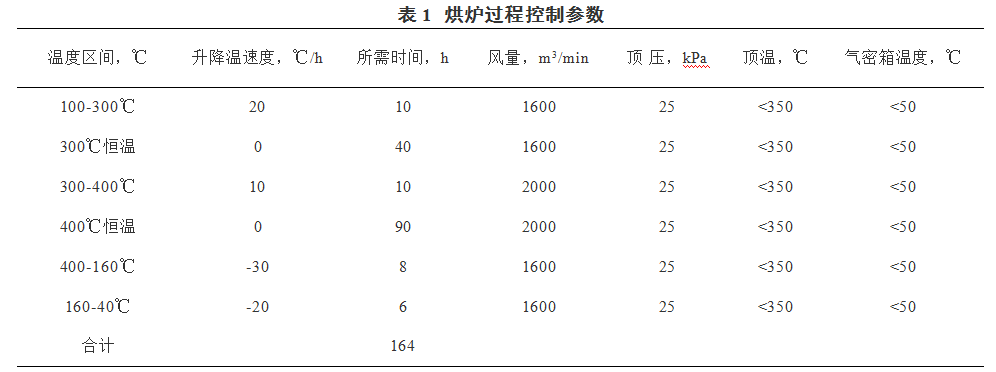

（3）烘爐過程的參數控制見表1。

（4）當爐內溫度不高于40℃時才能裝雜木，否則要繼續涼爐。

2.3  烘爐導管及鐵口排煤氣管

（1）1#和15#風口安裝熱電偶，其余風口全部安裝烘爐導管，烘爐導管分三種長度分別距離陸地800mm，1800mm，3200mm.其中距離爐底高度800mm的5根，1800mm的9根，3200mm的10根，3200mm的導管原則上相間布置。

（2）鐵口煤氣導出管尺寸南鐵口5.3米直徑8厘米，北鐵口6米長直徑11厘米，南鐵口安裝壓縮風閥門反吹，北鐵口盲板焊堵。

（3）在1段冷卻壁最下方，及3段、4段之間分別均勻安裝4個排氣、排水孔，并焊接排氣閥（安裝45閥門）。每個孔的位置開在兩塊冷卻壁的縫隙之間。烘爐期間排氣孔閥門常開。

3  高爐開爐實踐

3.1  開爐方案制定

開爐方案是整個開爐過程的基礎，合理、完善的開爐方案是快速、安全、環保、經濟開爐順行的重要保證。為此煉鐵廠成立了開爐復產領導小組，與開爐有關的每一項工作落實到個人，送風復產前的準備、復風條件的確認、復風具體操作以及復風安全環保措施等都做了詳細規劃，確保每一項工作有序開展。

3.2  復產前的設備試車調試

在送風復產前必須進行充分的設備調試、試車和各種能源介質的再確認，以及高爐送風前工藝方面和生產組織方面必要的準備工作，來確保高爐送風后各系統的運轉正常、生產組織系統流暢，為高爐快速恢復提供保障。

3.3  裝料、送風準備與點火送風

（1）爐底裝36噸焦炭墊底，接著卸下1#、15#風口二套來裝雜木，同時在4#，18#風口區域裝風機抽風。

（2）全開風口進風面積為0.2639m2，19個風口直徑φ115mm，7個風口直徑φ110mm。送風時，堵6個風口（3#、10#、13#、16#、23#、26#，均不在兩個鐵口上方）；其他風口全開，送風進風面積為0.2033m2。

（3）送風點火前4小時，確認熱風爐、高爐及煤氣凈化系統各閥門、人孔、放散閥等具備送風條件。高爐爐頂、探尺通蒸氣，重力除塵器，荒煤氣管道布袋除塵系統、凈煤氣管道通氮?dú)狻?/span>

（4）點火前各冷卻設備冷卻水按正常生產水量。

（5）點火前熱風爐拱頂溫度必須＞1200℃，點火后，風溫700～800℃。

（6）點火前4小時， 鼓風機將風送至高爐放風閥之前。

（7）點火前必須檢查蒸汽，N2閥門情況，各人孔是否關好。點火時，各閥門狀態如下：

a、爐頂放散閥全開。

b、放風閥處于全放風位。

c、重力除塵器放散閥全關。

d、重力除塵器清灰閥全關。

e、爐頂均壓閥全關，放散閥全開。

f、料罐內裝一批料。

g、無料鐘齒輪箱和閥門箱通氮?dú)狻?/span>

h、各熱風閥、冷風閥、冷風大閘及混風閥、 倒流休風閥全關。

i、高壓閥組各閥門全開。

（8）按送風程序送風，全關冷風大閘及冷風調節閥，用最高的風溫點火，待各風口全部燃燒好后，開冷風大閘，將風溫控制在750℃~1000℃。

（9）點火時風壓100～110kPa，點火后風壓降至70～90kPa。爐料順利下降后，逐步增加風壓，開爐送風初期要求嚴格按風壓操作。

（10）點燃鐵口瓦斯火，如鐵口來渣過早，則設法保持鐵口有煤氣噴出，以避免爐缸出現過涼。待正常來渣后，拔出鐵口導管，用泥堵好。

（11）送風后1小時開始取煤氣樣，以后每隔20min取一次，分析煤氣成份；煤氣成分合格（H2≤4%；O2≤1%）、爐頂壓力大于5kPa、爆炸實驗達到要求，且爐況順行、裝料設備運行正常、熱風壓力＞90kPa時，可由煤氣技師聯系按送煤氣規程送煤氣；送煤氣后如條件具備可改高壓操作。 (此時爐頂溫度不高，布袋除塵有所影響，但為了提高爐頂溫度，提高爐頂壓力，增加風量是最有效的辦法）。

（12）送煤氣后，除塵器做好打灰放水，防止結瘤。

（13）開鐵口按5°進行，待渣鐵正常排放后鐵口角度調整到9°。

3.4  高爐加風操作

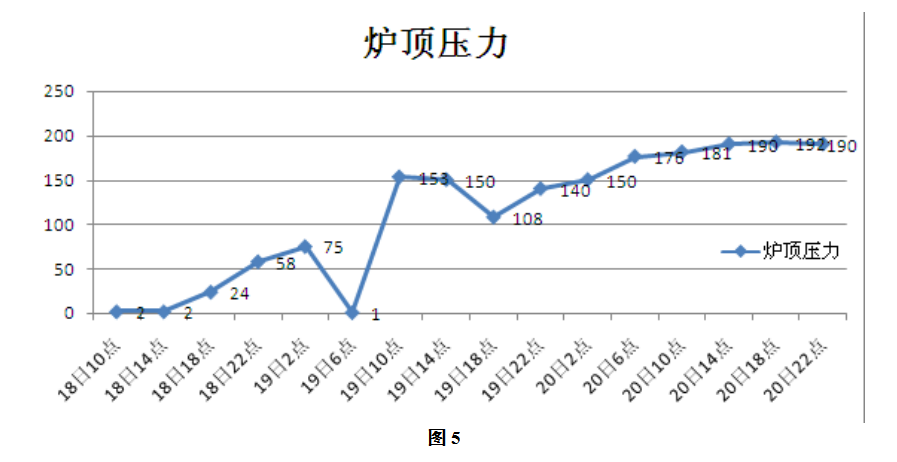

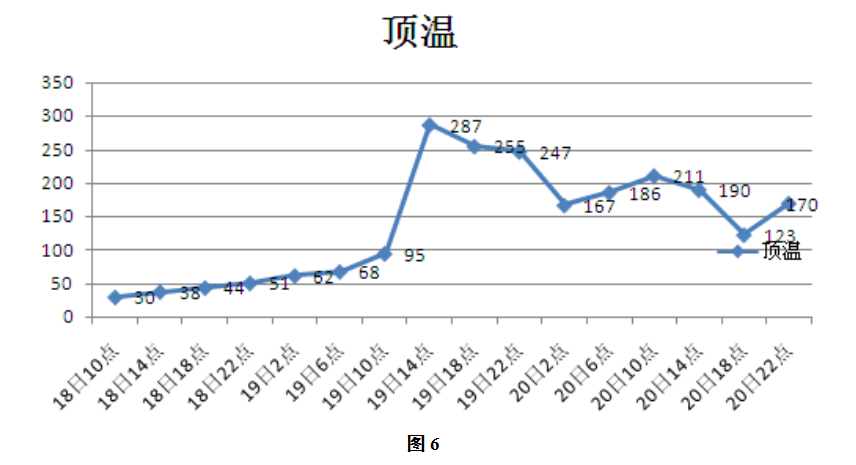

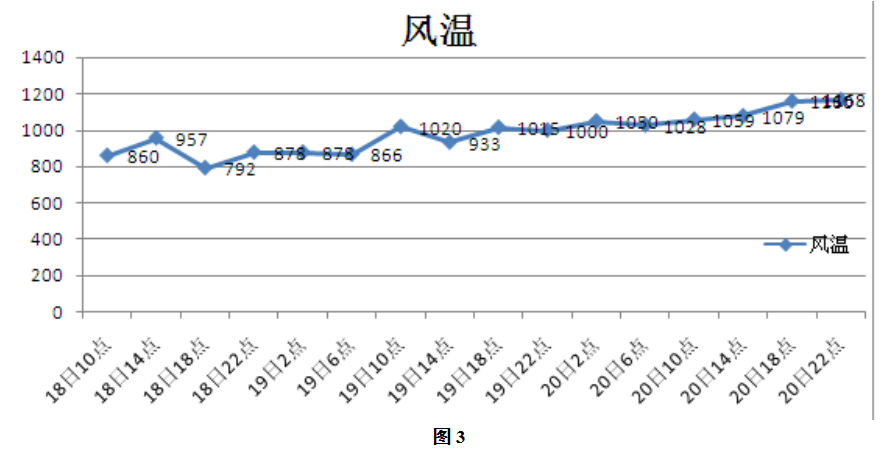

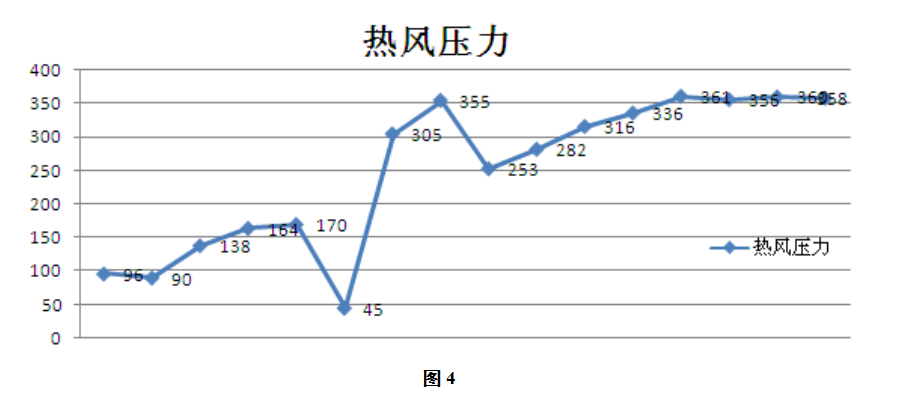

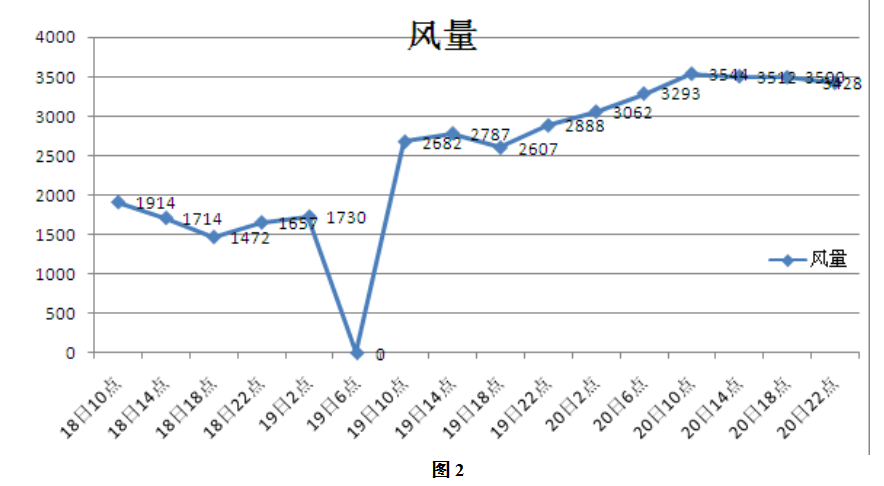

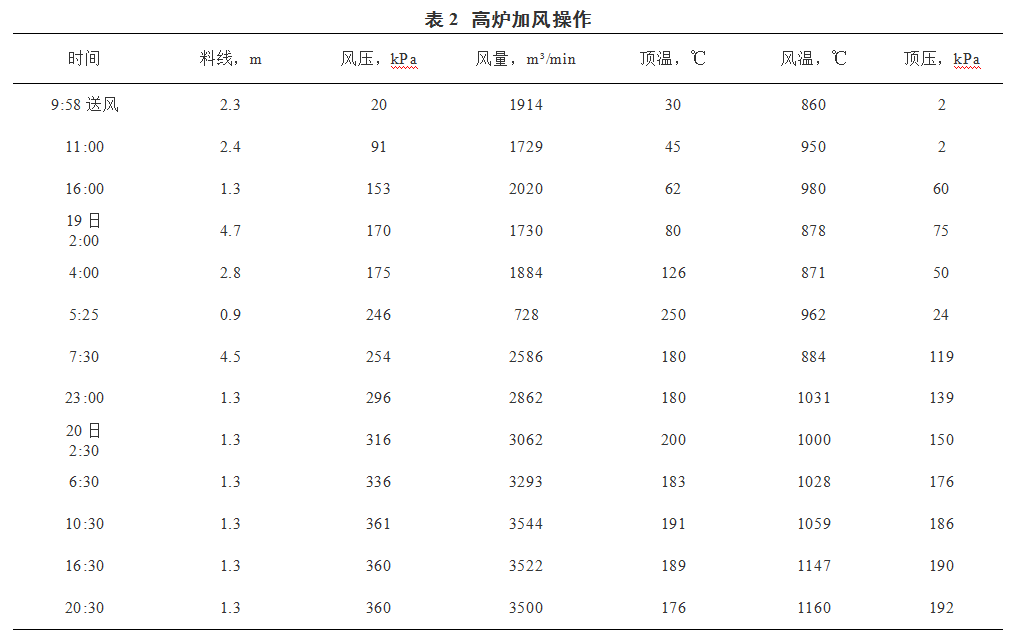

9:58點火送風， 11:00 加風至91kPa，維持參數運行，頂溫持續偏低，關爐頂蒸汽一組，11: 28 料線至 2.8 m 開始放料。13: 02 開始做煤氣爆發試驗，每半小時做一次，15: 44 引煤氣成功。16: 30爐溫上行，壓量關系緊張，料線動態差，伴有滑尺現象，控制部分風量，17:27，維持參數運行，至19日2:00風壓 170kPa，風量 1730m3/ min ，料尺行走均勻，透氣性變好，逐步增加風量，5:25出現局部氣流懸料，休風坐料，迅速恢復參數。20日10：30分風量 3544m3/ min，爐況整體走勢良好，逐漸提高頂壓，加風，提風溫。1：00 開口出第一爐鐵，渣鐵流動性良好，前兩爐渣鐵排干渣池，第三爐鐵恢復正常操作。21 日風口全開，10:30富氧，流量3000 m3/ h，開爐成功。開爐過程中高爐的風量、風溫、熱風壓力、爐頂壓力及頂溫的變化規律如圖2-6。

3.5  裝料制度

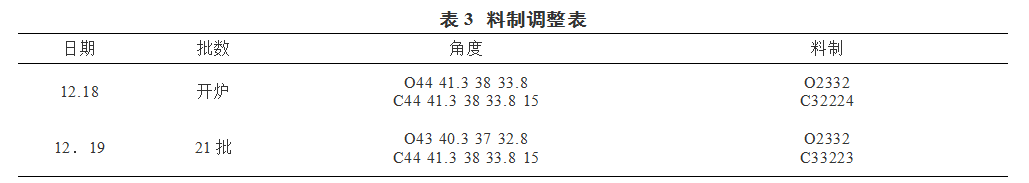

由于開爐焦比選擇較高，氣流較盛，裝料制度的調整原則是控制邊緣，開放中心。料制調整如表3。

3.6  爐缸熱制度

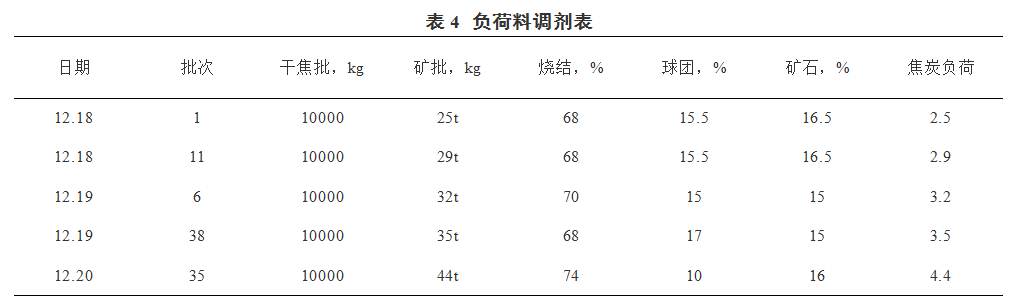

高爐開爐順利與否關鍵在于如何將爐溫降至合理的范圍內。如果爐溫調整不好，渣鐵黏稠，流動性差，渣鐵排放困難，如爐溫降得過快，容易造成爐涼，進而造成氣流紊亂。該高爐本次開爐過程中負荷料調劑過程。

4  結論

泰山鋼鐵一號爐開爐中取得了較好的效果，一些開爐經驗值得借鑒，主要體現在以下幾方面：

（1）在鐵口部位安裝煤氣導出管，煤氣火在鐵口部位燃燒，充分烘烤了鐵口通道，復風開爐后利于鐵口維護，前期出鐵過程比較順利。

（2）送風后盡快進行煤氣爆炸實驗，在煤氣成分合格后，盡快引煤氣操作，疏松料柱，盡快恢復風量，以免爐溫上行，造成爐況難行。

（3）送風后爐頂壓力不能恢復過快，操作上以增加風量為主導思想。
