呂  杰  王  蕾  馮會玲

（山東省冶金設計院股份有限公司煉鐵室）

摘  要  高爐粗煤氣除塵一般利用含塵顆粒自身重量或者離心力將粉塵從高爐煤氣中分離出來，除塵效率一般在50%~85%，現在高爐生產主要使用的重力除塵器和旋風除塵器。山鋼日照鋼鐵廠粗煤氣系統經多方考察，選用螺旋筒式旋風除塵器，除塵效果良好。本文詳細的介紹了螺旋筒旋風除塵器的結構、特點等。螺旋筒式旋風除塵器優點較為顯著，為今后高爐粗煤氣除塵設備選型作出指導性建議。

關鍵詞  高爐  粗煤氣  螺旋筒式旋風除塵器

1  國內高爐粗煤氣系統使用現狀

高爐粗煤氣除塵一般利用含塵顆粒自身重量或者離心力將粉塵從高爐煤氣中分離出來，除塵效率一般在50%~85%，現在國內高爐生產主要使用的重力除塵器或旋風除塵器。

重力除塵器：現主要用于老式高爐和小型高爐上，具有結構簡單，安全可靠，壽命長，運行費用低等優點，但其體積龐大，除塵效率低，一般在50%左右[1]。

旋風除塵器：近年來，大中型高爐主要選用旋風除塵器，其除塵效率較高，一般在60%~85%，可以為后續的煤氣凈化系統減小負荷。主要有軸向旋風除塵器、切向旋風除塵器、螺旋筒式旋風除塵器等幾種形式。

2  螺旋筒式旋風除塵器結構

山鋼日照鋼鐵廠5100m3高爐旋風除塵器選型：本項目從可研階段開始至設計完成，期間經多次與各個設備廠家技術溝通、模擬計算，查閱資料及相關文獻以及實地考察，最終選用螺旋筒式旋風除塵器。

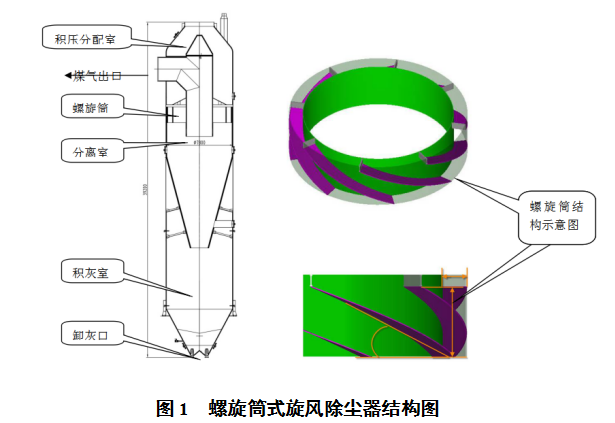

螺旋筒式旋風除塵器結構：積壓分配室、螺旋筒、煤氣導出管、分離室、集灰室、卸灰口以及料位等。詳見圖1。

3  螺旋筒式旋風除塵器特點

3.1  螺旋筒式旋風除塵器工作原理

運用離心力的作用從氣流中把粉塵顆粒分離出來[2]，高爐煤氣由除塵器頂部進入到積壓分配室內，氣流得到積壓緩沖、減速后，分配給各旋流筒，在旋流筒內氣流加速，并與旋流室內壁形成一定的角度，進入旋流室內旋轉，在離心力的作用下，煤氣中的粉灰從氣體中分離，被分離出來的粉塵落到集灰室內。除塵后的煤氣由導出口導出，進入后續煤氣凈化系統。

3.2  山鋼日照精品鋼基地項目5100m3高爐螺旋筒式旋風除塵器主要技術參數

煤氣發生量：最大755000Nm3/h；

爐頂壓力：正常0.28MPa；最大0.3MPa；

爐頂煤氣溫度：正常100～250℃；最高600℃（一年≤20次，每次≤0.5h）；

旋風除塵器外形尺寸：直徑7800mm；全高39200mm；

設備阻力：2000-2400Pa；

旋流速度：23m/s~26m/s；

處理后煤氣含塵量：＜5g/Nm3。

3.3  螺旋筒式旋風除塵器特點

（1）結構簡單，后期運行維護僅需定期檢查內襯磨損情況，必要時對內襯僅需修補即可。維護費用低。

（2）除塵效率高達85%，設備采用螺旋筒式結構，旋流通道長，且設備高度大，含塵氣體在旋風除塵器內停留時間較長，有利于塵氣分離，可效的減小布袋除塵負荷。

（3）占地面積小，因除塵器支架為7.8m，所以旋風除塵器框架選取10.5m×10.5m框架，與同處理能力的重力除塵器比較減小了約一倍的占地面積。

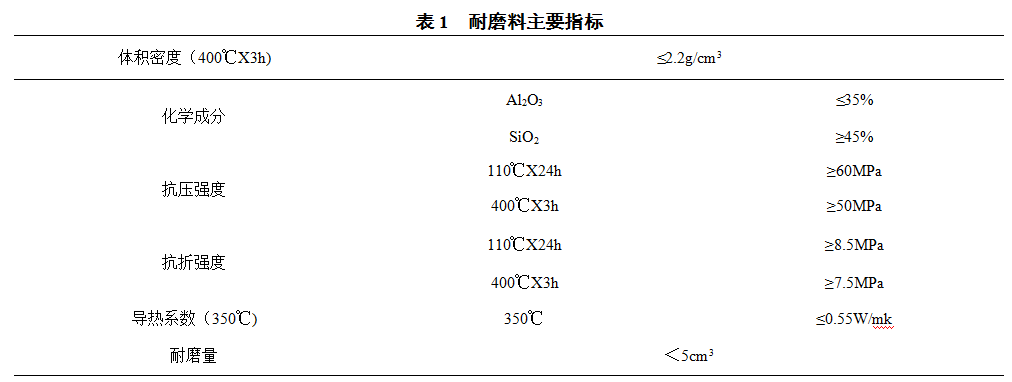

（4）耐磨料：旋風除塵器除除塵效果外另一個關鍵因素為耐磨料，本項目在設計初期，通過對高爐粗煤氣組分分析，與廠家交流溝通，耐磨料選取主要考慮：耐磨、保溫、耐酸等性能；主要指標見附表1。根據旋風除塵器內部各部位工況的不同，采取不同厚度、不同固定結構的耐磨層，以減少投資費用。為使除塵器內襯達到設計要求，采取以下手段：關鍵部位螺旋筒采取V型錨固釘及龜甲網結構，施工采取工廠澆筑，以保證設備質量。旋風除塵器內部煤氣沖刷區域噴涂80-100mm后噴涂料，采取V型錨固釘及龜甲網結構，部分噴涂面積較大區域通過焊接鋼板分割。其他區域噴涂50mm厚噴涂料進行保溫。

（5）卸灰系統：對卸灰系統做出調整，在原有的兩路卸灰基礎上，增設一直旁通卸灰管，防止兩路卸灰故障使得煤氣灰無法排出而影響正常生產。

4  結語

山鋼日照鋼鐵廠5100m3高爐螺旋筒式旋風除塵器在原傳統設備基礎上進行了優化設計，高爐投產后，旋風除塵器體現了運行穩定，除塵效率高，維護量少的特點。

5  參考文獻

[1] 項鐘庸，王筱留，等.高爐設計-煉鐵工藝設計理論與實踐[M].北京：冶金工業出版社；2007.

[2] 楊道坤，唐忠?guī)?新型螺旋筒式旋風除塵器的原理與應用[J].中國新技術新產品，2012，9:159.
