孫艷麗

（河鋼邯鋼公司）

摘  要  通過對邯鋼東區1號6萬發電機組冷端系統進行綜合分析，找到了影響發電效率的因素，結合汽輪機冷端優化節能專家決策系統、凝汽器真空保持技術等新系統、新技術的應用，實現了6萬發電機組的優化節能。

關鍵詞  發電  汽輪機冷端  優化

1  前言

全球經濟的發展和能源危機、氣候變暖等問題的出現，“節能減排、循環和低碳經濟”已成為全世界倡導的科學發展主題。鋼鐵行業同樣面臨著嚴峻的能源問題，邯鋼把轉變發展方式、減少能源消耗、提高能源綜合利用率作為企業生存發展的戰略選擇。但由于受裝備大型化、設計基礎數據存在偏差、部分節能技術本身存在缺陷等因素影響，并沒有發揮出最大的節能作用，特別是發電機組效率逐年下降是一個突出問題。因此，必須根據邯鋼實際情況和節能設施運行中出現的實際問題，對現有發電機組冷端系統進行創新性改進和完善，使利用水平、企業的自發電比例等指標得到顯著改善，進一步提升邯鋼二次能源的綜合利用水平，實現邯鋼“資源節約型、環境友好型”企業發展。

邯鋼東區1號6萬發電機組冷端系統優化節能，通過對現有發電冷端系統進行升級改造，以實現 機組發電效率的明顯提升，帶來了鋼鐵企業發電設備管理水平、設備安全狀況明顯提升。希望對我國同類型鋼鐵企業發展循環經濟、低碳經濟有一定的示范和推動。

2  存在問題及思路措施

2.1  存在問題

邯鋼東區1號6萬發電機組的實際運行狀況在技術改造前主要存在問題，如下：

（1）凝汽器冷卻管污垢嚴重、凝汽器鋼管存在腐蝕及結垢影響總體傳熱效果；

（2）機組冷卻塔冷卻效率低、射水抽氣系統效率偏低、真空嚴密性偏差；

（3）循環水泵和冷卻塔風機自用電率偏高；

（4）機組整體運行監控自動化水平不高、優化運行缺乏必要的手段等。

以上為邯鋼東區1號發電機組存在的主要問題，這些問題嚴重的影響了發電機組的發電效率及運行成本。為此邯鋼能源中心聯合合作單位展開深入調研及可行性研究，制定有針對性的技術方案，確定項目總體實施思路。

2.2  優化思路與措施

（1）優化思路

目前發電系統的節能一般都是對機、爐本體與轉機變頻兩方面進行熱端改造，但因冷端系統自身復雜而龐大，分析非常困難，對冷端系統進行的優化很少考慮。一方面國內鮮有對冷端系統進行全面考慮、結合設備與運行優化改造的案例，可以說冷端系統是目前發電廠節能技改的一個盲區；另一方面同樣的冷端系統綜合改造和熱端改造的投入，所帶來的節能效益前者將數十倍于熱端改造?；诖怂悸泛撃茉粗行慕M織相關專業的大量技術人員，有針對性的成立了課題組，結合合作單位深圳世能科泰能源技術股份有限公司全面開展冷端包括凝汽器本體、循環水系統、抽氣系統、冷卻塔等子系統優化綜合解決方案的技術研討和論證并逐一實施。

（2）采取措施

①凝汽器全面徹底清洗：用專業設備與方法對凝汽器冷卻管進行清洗，全面徹底清除凝汽器的污垢；

②安裝采用凝汽器真空保持節能系統（以下簡稱VUES，由世能科泰公司研發的，由國家發改委重點推薦的節能專利技術）：該系統可以實現凝汽器在線全面清洗，并可長期保持凝汽器的清潔；

③對冷卻塔進行性能評價：依據“風水匹配、強化換熱”的方式對冷卻塔進行節能改造，提高冷卻塔冷卻能力，有效降低循環水溫度；

④對抽真空設備進行檢查、治理：對真空系統進行嚴密性試驗及專業在線查漏及治理，提高系統效率及真空嚴密性；

⑤對系統內的一臺循環水泵、兩臺冷卻塔風機進行變頻改造，具備實時優化調節功能，有效降低廠用電消耗；

⑥安裝冷端優化節能監控系統COS-8000：該系統可實時對冷端系統的運行狀況及能效進行監測及節能分析，并對循泵、冷卻塔等冷端系統設備進行優化節能控制，從而實現機組及冷端系統綜合能耗最低。

3  新技術的實施

通過研究分析，決定對汽輪機冷端系統進行升級、對設備搭建凝汽器真空保持、冷卻塔“風水匹配”強化換熱、循環水泵及冷卻塔風機變頻調速、真空嚴密性系統在線監測及治理節能新技術，最終達到高效節能的效果。

3.1  系統升級-汽輪機冷端優化節能專家決策系統應用(COS-8000)

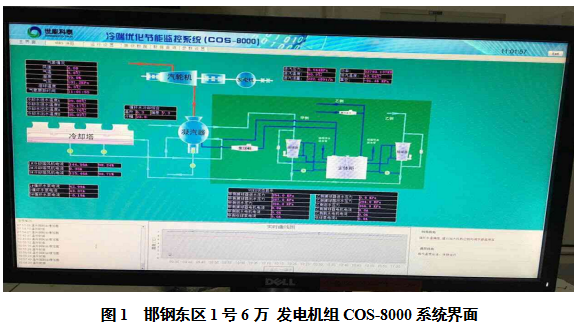

對汽輪機冷端進行系統升級，使用節能決策系統（COS-8000），該節能系統配置軟件一套、小型氣象站1臺、主控機1臺套、數據傳送終端1個（與深圳遠程服務器通訊）、無線通訊終端若干個（與VUES、小型氣象站通訊）。同時COS-8000控制系統安裝在集控室，與發電DCS的OPC服務器連接，通過OPC協議讀取冷端實時運行數據。

（1）大冷端系統分析模型

該技術打破傳統技術在冷端性能分析時，人為將凝汽器與冷卻塔隔絕分開的做法，而是建立非設備模型的大系統模型，以凈熱耗率最低為目標，把機組運行狀況、冷端全系統以及環境參數納入全系統分析和運行決策。

（2）大數據分析和智能化決策控制

運用大冷端系統分析模型，對機組及冷端系統的歷史數據進行熱力性能分析，以凈熱耗率最低為準則建立各種工況的優化運行數據庫，作為實時工況的決策控制依據，從而使機組及冷端性能不斷實現最優化的、智能化的運行控制。COS-8000可按照大冷端系統分析模型，對每一個工況點的運行數據進行熱力性能分析，不斷更新優化運行數據庫，具有自我的學習和完善能力，從而使實時工況的決策控制不斷優化。

（3）實現冷端設備實時精細化的調度控制

在基于COS-8000系統大數據和大冷端系統優化分析的實時智能化控制下，冷端設備，尤其是循泵、冷卻塔風機等的控制從以季度性調整為主的長周期調度控制，轉變?yōu)閷崟r的精細化調度，不僅可以降低工作強度，同時也可實現低成本運行。

３.2  設備新技術之一--凝汽器真空保持技術[1]（VUES）

該技術于2010年被國家發改委納入“國家第三批重點節能推廣技術”，2011年入選“國家十五大節能重點推廣技術”，2012年被國家節能中心列為“發電行業重點推廣節能技術”。

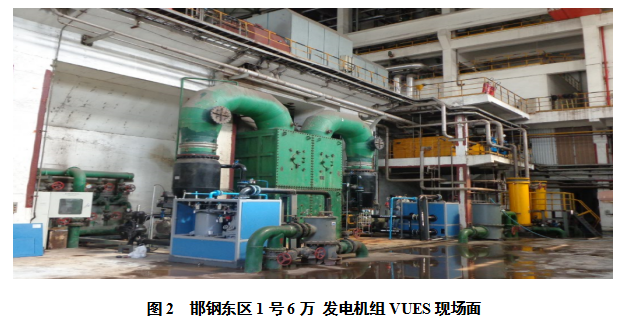

（1）凝汽器真空保持節能系統(簡稱VUES）

該系統是汽輪機凝汽器污垢問題的最佳解決方案，它能在不停機的情況下定期、實時、自動、有效清潔凝汽器冷卻管內壁，改善汽輪機凝汽器殼管的換熱效率，提高機組性能，進而達到節能的效果。

（2）工作原理

VUES是依靠壓縮空氣作為動力，在PLC的控制下，間歇地將膠球球瞬間、同時、一次性發射入凝汽器入口，對凝汽器所有的冷卻管進行全面擦拭清洗；清洗后的膠球進入回收裝置后在200秒內被系統迅速集中收回，然后對回收的膠球進行清洗和脫水，結束一次清洗循環，系統待命。每隔60分鐘（時間可調）再次啟動一次清洗循環，全天自動間歇運行24次，亦即凝汽器的冷卻管在每隔60分鐘就可以得到一次清洗，如此周而復始地、全天候地、自動地執行對凝汽器的清洗工作。

（3）技術指標

①收球率：大于等于95% (總收球率，投球數按凝汽器單流程不銹鋼管數100%)；

②收球網投運正常時的阻力不大于300mmH2O；

③凝汽器冷卻管無堵球現象發生；

④凝汽器所有冷卻管均能保持清潔，可免除人工清洗。

３.3  設備新技術之二—冷卻塔“風水匹配”強化換熱技術

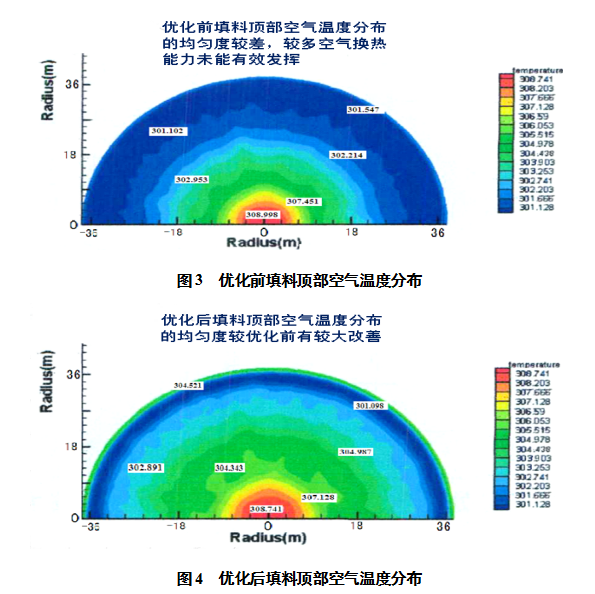

冷卻塔換熱能力的大小決定于其布水與進風的匹配程度，本技術提出“風水匹配的概念”，采用Fluent平臺，對冷卻塔運用CFD（計算流體動力學）計算機軟件進行流場模擬計算。可以通過塔內進風流場的分布，進行相應的配水調節與填料布置，提高冷卻塔冷卻能力，有效降低循環水溫度。如圖3、圖4優化前后填料頂部空氣溫度分布，可以看出優化前空氣換熱能力未達到高效發揮。

（1）通過“風-水匹配”，充分發揮了原進塔空氣的換熱能力。出塔空氣吸熱量的上升，使出塔空氣密度減小，由此加大了冷卻塔內外空氣的密度差，并最終使冷卻塔的進塔空氣量增大；

（2）出塔空氣的動能使其具有攜帶能力：其相對濕度可以超過100%，即空氣呈過飽和狀態。最終使冷卻塔的換熱能力在設計值（100%）的基礎上提高不小于20%，達到高120%以上的冷卻能力，使冷卻塔出水溫度較改造前降低不不小于1.5℃。

３.4  設備新技術之三--循環水泵、冷卻塔風機變頻調速技術

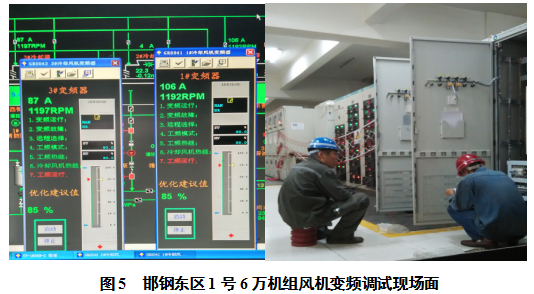

傳統一般采用電機“變極雙速”改造技術，循環水泵、風機運行方式切換時必須停泵、停風機，在人工現場重新接線的基礎上實現變極變速，使得循環水泵、風機原先只能進行季節性長周期調節的粗放節能運行。而通過循環水泵、冷卻塔風機變頻調速技術的實施，使得在“火電廠冷端系統耗差分析智能管理系統”的調度下實現晝夜型短周期精細節能運行，使循環水系統、冷卻塔系統的運行真正做到節能最優。

3.5  設備新技術之四--真空嚴密性系統在線監測及治理節能技術

真空系統是凝汽式汽輪機的一個重要組成部分，其嚴密性的好壞直接影響整個設備運行的熱經濟性和安全性。由于設計、安裝和運行、檢修等方面的原因，以及設備的老化，1號機組在運行過程中時常出現真空偏低的現象，真空嚴密性試驗時，多數情況不合格。因此，在機組運行過程中應密切監視真空系統真空值的變化，分析引起真空下降的原因并制定相應的解決對策，為此對真空嚴密性系統進行在線監測顯得尤為重要。

本次改造項目在線監測采用氦質譜在線查漏技術，將機組的所有泄漏點徹底檢查并消除，機組本體存在的問題待大修時解決，帶來了明顯的節能效益。解決了以前嚴密性查漏方法只是傳統的灌水查漏、蠟燭查漏等方法，所帶來的工作量大、效果差、泄漏點無法查到等問題。

４  實施效果

通過對邯鋼東區1號6萬發電機組冷端系統優化和技術創新的應用，實現了經濟運行的大幅度的提高，同時產生了巨大的經濟效益和社會效益：

4.1  經濟效益

以2017年第一季度為例，同比改造前相同耗熱量下增加發電量達到466萬kWh，效益按外購綜合電價0.51元/kWh計算，增發電經濟效益超過237萬元；按照一季度進行簡單折算全年預計增發電量達1800萬kWh，增發電經濟效益達918萬元。

4.2  社會效益

通過對發電機組進行改造，經濟效益顯著，同時對社會效益也產生了積極的推動作用。

按2017年第一季度的運行水平，本項目實施后，為社會節約電力1860萬kWh，與社會電廠比較，則直接為社會節約煤炭消耗6030噸標煤（按照當前平均發電煤耗335g/KWh計算）、減排CO216000余噸、減排SO2173噸。

減排量計算：

每年增發電量1800萬KWh，每KWh電節約標煤0.335kg，全年節約標準煤：

0.000335×18000000=6030噸。

每噸標煤產生二氧化碳按2.6噸標準折算，每年二氧化碳減排量為：

6030×2.6=15678噸。

5  結語

（1）改造實現了能源節約、增加了發電量，減少了溫室氣體排放量，對我國鋼鐵企業節能降耗意義重大。

（2）采用“風水匹配、強化換熱”技術對冷卻塔進行節能改造，提高冷卻塔冷卻能力，有效降低循環水溫度；利用VUES技術，實現了凝汽器自動在線全面清洗，長期保持凝汽器的清潔。

（3）對普遍容易忽視的抽真空設備進行檢查、治理，采用先進的真空嚴密性在線查漏設備及技術對真空系統嚴密性進行試驗及治理，提高系統效率及真空嚴密性。

（4）首次對冷端系統進行全面考慮、結合設備與運行優化改造，采用新技術對冷端系統的運行狀況及能效進行監測及節能分析，并對循泵、冷卻塔等冷端系統設備進行優化節能控制，從而實現機組及冷端系統綜合能耗最低。
