龐國朝  徐俊杰  耿敬濤  張化明

(邯鄲鋼鐵集團煉鐵部)

摘  要  針對新建和搬遷利舊鏈篦機-回轉窯球團生產線的回轉窯所使用的燃料，本著設備利舊節約投資、搬遷投產后運行成本低的原則，對焙燒系統燃料使用進行了優化分析，認為焦?fàn)t煤氣+高爐煤氣混合為最優燃料方案。

關鍵詞  搬遷  燃料  成本  對比

1  引言

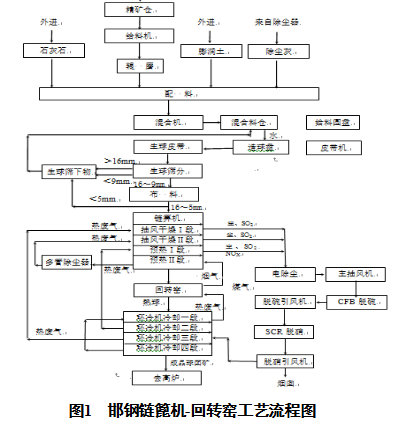

隨著目前鋼鐵行業淘汰落后產能的力度加大，越來越多的鋼鐵廠異地新建或是整體搬遷。針對整體搬遷項目如何實現設備利舊減少投資、優化工藝降低運行成本成為目前鋼鐵企業一項重要的課題。邯鋼老區退城整合項目包括球團生產線，目前球團生產線為鏈篦機-回轉窯，其工藝流程包括精礦配料、高壓輥磨、膨潤土與灰塵配、混合、造球、生球布料、生球干燥及預熱、氧化焙燒、煙氣凈化、卻及成品貯存與成品輸出等，流程圖見圖1。目前鏈篦機-回轉窯球團生產產線燃料主要使用在干燥預熱系統（鏈箅機、熱風管道、輔助燒嘴）、焙燒系統（回轉窯、主燒嘴）和球團煙氣處理脫硝系統。針對球團生產線搬遷，本著設備利舊節約投資、搬遷投產后運行成本低的原則，對焙燒系統燃料使用進行了優化。從投資費用、存在問題、運行成本、原料的適應性等進行綜合對比，選擇一種適合本廠焙燒系統燃料方式。

2  焙燒系統燃料方案

邯鋼老區退城整合項目分兩期工程進行，搬遷后新區球團屬于后建工程，建好投產可用燃料包括氣態燃料焦?fàn)t煤氣、高爐煤氣和固態噴吹煤粉。

2.1  焙燒工藝

球團礦的焙燒、固結過程在回轉窯中完成。經過鏈箅機預熱后的球團通過鏟料板和給料溜槽給入回轉窯中，并隨回轉窯沿周邊翻滾的同時，沿軸向向窯頭移動。在窯頭裝有專門設計的雙調節伸縮式煤氣燒嘴，通過調節空氣-煤氣比例來調節火焰長度，控制煤氣量。同時環冷機第一冷卻段近1030℃熱廢氣引入窯頭罩內，作為二次風，保證窯內所需焙燒溫度。球團礦在回轉窯內主要受熱輻射作用，邊滾邊焙燒，從而得到均勻焙燒。球團焙燒溫度1200～1300℃。焙燒時間為25～35min。

2.2  目前燃料現狀

目前邯鋼老區球團鏈箅機輔助燒嘴和回轉窯主燒嘴使用的燃料均為焦?fàn)t生產的焦?fàn)t煤氣，后者使用量為8000m3/h。

2.3  燃料方案

新區球團鏈箅機輔助燒嘴采用焦?fàn)t煤氣做為燃料保持不變，而回轉窯主燒嘴可采用的燃料方案有三種：

（1）方案1：維持邯鋼老區球團主燒燃料現狀不變，仍采用焦?fàn)t煤氣，用量8000m3/h；

（2）方案2：回轉窯主燒燃料采用噴吹煤粉（從高爐磨煤系統引入）。點火燃料采用焦?fàn)t煤氣，開機烘爐時使用小量焦?fàn)t煤氣，焦?fàn)t煤氣用量2000m3/h；

（3）方案3：回轉窯主燒燃料采用高爐煤氣和焦?fàn)t煤氣混合煤氣，按比例1:1進行混合，按通道分別進相應燒嘴，不需設置混合站，高爐煤氣用量5000～10000m3/h，焦?fàn)t煤氣用量5000m3/h。

3  燃料方案分析對比

3.1  設備利舊對比

（1）使用全焦?fàn)t煤氣

助燃風機、燃燒器、管道各種閥、流量計可全部利舊，節省投資。

（2）使用噴吹煤粉+焦?fàn)t煤氣

磨煤系統設備、輸煤系統設備、轉子秤利舊替代、鏈箅機輔助燒嘴系統設備可利舊。

需要新增設備投資：煤粉倉一個237萬元、煤粉燃燒器1個60萬元、助燃風設備2套20萬元、煤粉風機2套30萬元，共計347萬元。

（3）使用焦?fàn)t煤氣和高爐煤氣

管道各種閥、流量計可利舊，鏈箅機輔助燒嘴系統設備可利舊，節省投資。

除利舊設備外其他需要新增投資：助燃風機2套20萬元、燃燒器一套60萬元、加壓機一臺15萬元，共計95萬元。

可以看出在原燃料方案不需要額外增加投資，更改燃料種類混合焦?fàn)t煤氣和高爐煤氣方案較使用噴吹煤粉作為的燃料需增加投資低。

3.2  不同方案優缺點分析

使用不同的燃料方案都可以達到配燒球團礦的目的，但是結合邯鋼和國內其他鋼廠使用情況，不同燃料焙燒球團，對設備、生產等造成的影響進行分析，如下：

（1）使用全焦?fàn)t氣

在回轉窯中使用單焦?fàn)t煤氣結圈的問題容易控制，但是會給球團生產的煙氣處理帶來困難，主要是煙氣中氮氧化物含量很高，處理起來較為困難，增加煙氣脫硝成本。比如邯鋼，環保壓力大，同時生產成本高，不符合目前形勢。

（2）使用煤粉和焦?fàn)t氣

在回轉窯中使用噴吹煤粉+焦?fàn)t煤氣造成結圈情況難以控制；

由于高爐和球團煤粉粒度不同，磨煤生產組織難度加大，對儲煤倉的容量和安全性要求較高。

此種方案煙氣氮氧化物含量較低，處理較為容易，脫硝成本低；同時煙氣排放氮氧化物大大降低，可以滿足環保要求同時也可達到超低排放標準。

（3）使用焦?fàn)t煤氣+高爐煤氣的混合氣

在回轉窯中使用焦?fàn)t煤氣+高爐煤氣的混合氣造成結圈情況容易控制；

此種方案煙氣氮氧化物含量較低，處理較為容易，脫硝成本低；同時煙氣排放氮氧化物大大降低，可以滿足環保要求同時也可達到超低排放標準。

可以看出在結圈控制、氮氧化物控制方面單燒焦?fàn)t氣方案均不如其他兩種方案，但是綜合來看焦?fàn)t煤氣+高爐煤氣方案其他的兩種方案。

3.3  運行成本分析

（1）窯頭燃燒器壽命

煤氣燃燒器因?yàn)槟p較小，一般整體壽命在5年左右，年均成本12萬元。

煤粉燃燒器因?yàn)槟p較大，一般整體壽命在3年左右，期間需要每12個月更換一次燒嘴頭部裝置，年均成本30萬元。

使用煤粉燃燒器，相比使用純煤氣燃燒器而言，年均增加成本30-12=18萬元。

（2）能耗成本

按6000m3/h焦?fàn)t煤氣計算，當前價格0.49元/m3

焦?fàn)t氣小時成本：6000×0.49=2940元

6000m3/h焦?fàn)t煤氣按熱量折算煤粉使用量約

6000×0.5714×1.1÷1000=3.77噸

煤粉價格按780元/噸，磨煤成本、輸煤成本以及噴煤增加的風機電耗按95元/噸，

煤粉小時成本：3.77×(780+95)=3298.75元

按照混合煤氣（1:1）方案，焦?fàn)t煤氣用量5000m3/h、價格0.49元/m3，高爐煤氣用量5000m3/h、價格0.064元/m3，

混合煤氣小時成本：5000×0.49+5000×0.064=2770元

三種方案的小時成本分別是：焦?fàn)t氣2940元，煤粉3298.75元，混合氣2770元，混合氣方案使用成本最低。

（3）節約氨水成本

使用煤粉和混合煤氣后，煙氣氮氧化物會降低很多，噴氨量降低300kg/h，相比純焦?fàn)t煤氣，

年節約成本：0.3×24×330×1180=373.82萬元

3.4  原料適應性對比

對于普通磁鐵礦酸性球團礦生產，三種方案均可滿足生產需求。

對于高比例紅礦球團和自熔性球團的生產，由于對窯中溫度的需求較高，對窯中高溫區的分布區間有特殊要求，全焦?fàn)t煤氣適應性較差，煤粉次之，混合煤氣適應性最強。

對于高比例紅礦球團和自熔性球團的生產，若使用全焦?fàn)t煤氣，氮氧化物將會超出目前的SCR脫硝設備脫硝能力，將會嚴重影響球團線的產量水平。煤粉和混合煤氣則不會出現此種情況。

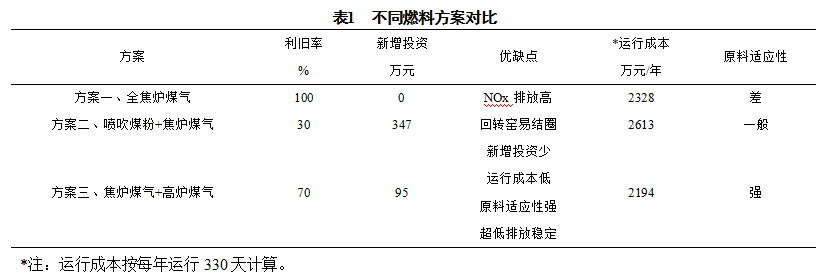

綜合上述分析回轉窯使用不同的燃料，對比見表1所示。對于鋼鐵企業搬遷球團產線來說，從設備利舊投資、成本、原料適應性分析，筆者認為方案一在目前環保形勢下不建議采用，方案二和方案三對比主要考慮目前配吃紅礦，適應原料變化較強，筆者認為針對鏈篦機-回轉窯球團產線建議采用第三種方案。

4  結論

針對新建和搬遷利舊鏈篦機-回轉窯球團生產產線回轉窯所使用的燃料，從環保、投資和運行方面分析，采用焦?fàn)t煤氣+高爐煤氣混合方式作為燃料為最優方案，采用噴吹煤粉作為燃料方式次之；考慮靈活生產組織、環保形勢，結合將來紅礦和自熔性球團的生產謀劃，不考慮單燒焦?fàn)t煤氣做為燃料方案。
