耿敬濤  徐俊杰  龐國朝

(邯鄲鋼鐵集團煉鐵部)

摘  要  為了對燒結礦熱量充分利用，對燒結礦環冷風機的運行或建設臺數進行能效、設備投資、運行成本和對生產影響進行了計算和分析，得出停1臺燒結環冷鼓風機，可實現燒結節電和高爐TRT多發電的目的。

關鍵詞  熱裝  高爐  燒結礦  節電  發電

1 前言

熱燒結礦由燒結機的臺車進入到燒結環冷機，開始進行冷卻。目前燒結環冷一般設5臺環冷風機對熱燒結礦進行冷卻，其中前兩臺1#、2#環冷風機負責高溫段燒結礦冷卻，冷卻后產生的熱煙氣進行余熱發電，后三臺3#、4#、5#環冷風機對中、低溫段的燒結礦進行冷卻，由于冷卻后煙氣溫度較低，目前尚未利用。冷卻后出環冷機的燒結礦料溫60℃，經篩分后由皮帶運輸至高爐料倉，再經槽下過篩、稱量，通過皮帶輸送到高爐爐頂料罐裝入高爐?？紤]燒結礦熱量的充分利用和高效的節能，如何在不影響生產運行和設備壽命，提高高爐燒結礦入爐溫度，以達到高爐TRT高效發電。如果能實現燒結礦的熱送熱裝，對現有運行、搬遷和新建鋼鐵企業意義重大，就燒結環冷風機的建設臺數對設備投資、高爐爐況、燒結節電、高爐TRT發電的影響進了理論計算和論證，得出熱送熱裝的初步可行得方案，并在邯鋼老區實施。

2  存在問題

燒結礦熱送熱裝的實現必須考慮國家行業標準、安全性、熱礦入爐后對高爐爐況的影響，燒結礦從環冷機出料的溫度必須在一定的范圍內才可以下的問題。

（1）國家行業標準

①鋼鐵冶金企業設計防火標準（GB50414-2018），第6.5燒結和球團章節，第6.5.1 2中“燒結礦冷卻后平均溫度應小于120℃”[1]。

②中華人民共和國國家標準燒結廠設計規范（GB50408-2015）第5.6燒結礦冷卻，第5.6.7中“冷卻機卸出的燒結礦平均溫度應小于150℃”[2]。

綜上兩條規范在進行熱裝熱送方案制定時燒結礦的出料溫度必須小于設計標準要求的120℃，同時針對鋼鐵企業大量惡性傷亡事故，國家制定了相關行業標準，并進行多次修訂，事故率明顯下降。

（2）安全問題

近些年鋼鐵企業燒結、高爐皮帶送料系統的爆炸、著火等惡性事故時有發生，很多都為紅料或溫度較高的原燃料進入皮帶送料系統引起的，因此采用熱送熱裝后需提高通廊密封、防火等級和更嚴格的安全管理。

（3）對高爐爐況影響

①根據相關研究和生產實踐，燒結礦沒有經過有效的冷卻處理，相對于冷卻后的燒結礦其轉鼓強度大大降低，進入高爐后低溫還原粉化率大幅度增加，惡化了高爐料柱的透氣性，增加了高爐的操作難度，不利于高爐強化冶煉，高爐的經濟指標下降，甚至影響高爐的順行[3]。大量資料表明，燒結礦低溫還原粉化率升高5%，燃料比增加1.5%，產量下降1.5%[4][5]。

②20世紀末期，我國曾經掀起高爐料熱送、熱裝的熱潮。當時全國小高爐的普遍狀態是能耗有所下降、穩定性有所改善，但與現階段高爐比能耗高、頂溫高、頂壓低、產量低、高爐爐況穩定性差，并且運行一段時間之后，由于上部爐內爐墻溫度僅90℃左右，爐料溫度卻很高，高爐頻繁出現中上部惡性結瘤，一年結瘤很多次，處理十分困難，出現了炸瘤、炮手等時代“產物”，給企業帶來巨大損失。

3  熱送熱裝方案對比

3.1  燒結終點料溫模型

為保證燒結環冷機余熱發電，1#、2#風機不停；3#、4#、5#風機停機的模式，影響著環冷機燒結礦的出料溫度，因此對燒結機機尾終點燒結礦料層溫度分布進行設定模型。

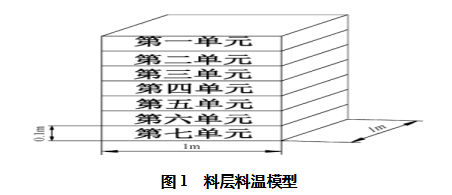

（1）假定條件：料層厚度800mm，沿料層高度方向分為七層（七個單元），每層114mm，如圖1所示；

（2）燒結機機尾終點料層料溫模型[6]（進環冷機前溫度）。

第一單元：150℃；第二單元：200℃；第三單元：300℃；第四單元：450℃；第五單元：700℃；第六單元：1000℃；第七單元：1300℃；七個單元溫度加權平均585℃。環冷機出料溫度60℃，每臺鼓風機平均冷卻溫度：（585-60）/5=105℃。

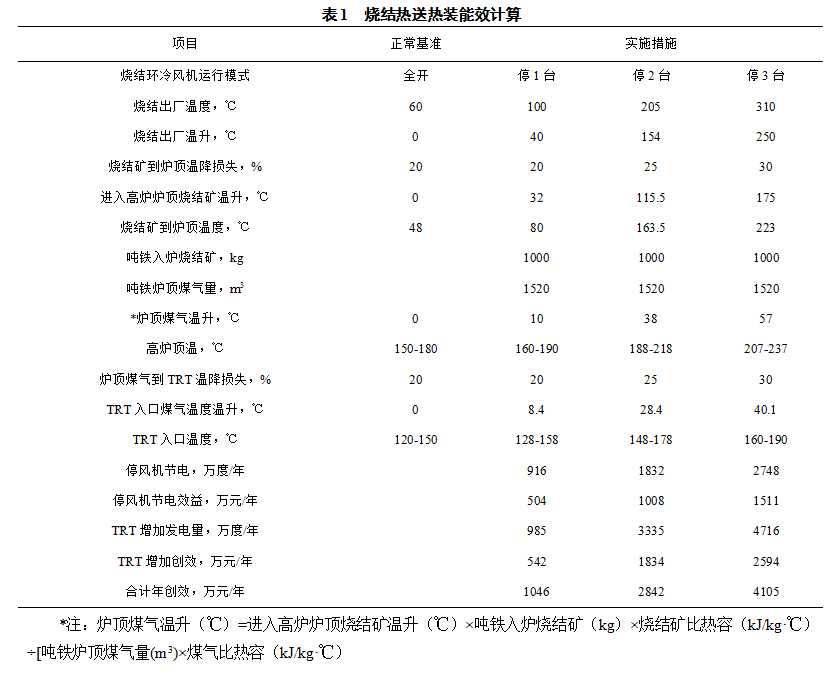

（3）五臺鼓風機開停對出礦料溫的影響：正常生產時，環冷機出礦溫度按60℃計算；停1臺環冷風機礦溫：100℃，鼓風機全開時有富余量；停2臺環冷風機礦溫：205℃；停3臺環冷風機礦溫：310℃，見表1。

式中：

進入高爐爐頂燒結礦溫升——燒結礦從環冷機出料時溫升減掉運輸途中溫度損失后到高爐爐頂后溫升；

噸鐵入爐燒結礦——按燒結礦配比60%，噸鐵入爐燒結礦為1000kg；

燒結礦、高爐煤氣比熱容kJ/（kg·℃）——按燒結礦、高爐煤氣在200℃左右時比熱容0.71、1.427計算；

噸鐵爐頂煤氣量——按噸鐵高爐爐頂煤氣發生量1520m3計算。

3.2  能效對比

從環冷風機停0臺、1臺、2臺、3臺時燒結機節電、高爐TRT發電方面對能效進行對比，其中不考慮對設備和生產所造成的影響。燒結機按邯鋼老區現運行燒結環冷風機用電量進行擬建2臺400m2級以上燒結機的節電核算、高爐按照邯鋼退城擬建兩座3200m3級高爐所產生的煤氣進行TRT發電核算。

3.2.1  燒結停風機節電對比

邯鋼現運行的每臺1000kW環冷鼓風機，其電機正常運行電流在40A左右，電壓10kV。按燒結機年作業率92%，年作業時間336天進行核算。

（1）日節電量：

停1臺風機日節電量：10kV×40A×1.732×0.82（功率因數）×24小時=13634度；

停2臺風機年節電量：13634度×336天×2=916萬度。

（2）年節電效益：

停1臺風機節電創效：0.55元/度×916萬度=504萬元；

停2臺風機節電創效：504萬元×2=1008萬元；

停3臺風機節電創效：504萬元×3=1512萬元。

3.2.2  高爐TRT發電增量對比

邯鋼老區3200m3高爐配備1臺2.5萬的發電機組，TRT發電機組入口煤氣溫度升高1℃，每小時發電提高約40-80度電，按每小時穩定達到70度電計算。

△Q=Q×t×△T

式中△Q——年增加的發電量，度；

Q——小時提高發電量，度；

t——年運行時間350天計算，小時；

△T——TRT入口煤氣溫升，℃，按表1中考慮高爐煤氣溫升到TRT入口溫度損失后的溫度計算。

停燒結環冷風機高爐TRT發電增加的效益，按兩座3200m3級高爐、電費0.55元/度進行計算：

（1）停1臺環冷風機高爐TRT發電增加的效益

2×70×350×24×8.4×0.55度/元 =985萬度×0.55度/元

=542萬元

（2）停2臺環冷風機高爐TRT發電增加的效益

2×70×350×24×28.4×0.55度/元=3335萬度×0.55度/元

=1834萬元

（3）停3臺環冷風機高爐TRT發電增加的效益

2×70×350×24×40.1×0.55度/元=4716萬度×0.55度/元

=2594萬元

燒結環冷風機停機單純從節電和高爐發電考慮，停機越多節電越多，呈線性關系；高爐TRT發電效益越可觀，非線性關系。但是停2臺及以上風機時必須考慮國標和因溫度高爐設備改型的投資、對高爐冶煉、TRT運行的影響。

3.3  對高爐能耗的影響分析

（1）高爐熱平衡

高爐總的熱量收入為4.96×106kJ/t，其中爐料帶入的顯熱為0.01×106kJ/t，占總的熱量收入的0.2%，對高爐總的熱平衡影響很小[8]。

（2）高爐內熱交換

根據高爐內溫度場分布和熱交換的基本原理[7]，高爐冶煉屬于典型的逆流反應模式，熱交換自下而上劃分為三個階段，始終是煤氣向爐料傳熱的過程。高爐下部為高溫區，爐料的物理化學反應大幅度吸收風口燃燒產生的高溫煤氣熱量，煤氣溫度下降較快（溫度場區間2200℃→1100℃）；高爐中部為中溫區，熱交換基本停止（溫度場區間1100℃→800℃）；高爐上部低溫區，進入低溫區的煤氣溫度最低也>800℃，并且固態爐料水當量和煤氣水當量的熱流比很小，煤氣可將爐料輕易的快速加熱提溫后，仍有大量富余熱量未被吸收而排出爐外（排出煤氣溫度150℃左右）。因此，燒結礦料溫升不能被高爐冶煉內部進程有效利用，本質造成高爐能效利用率的降低，對高爐燃料比下降沒有積極意義。相關論文[8]顯示，高爐熱裝后高爐自身冶煉過程的綜合能耗增加、熱效率降低。

在3.2中計算爐頂煤氣溫升用于TRT發電創效時，即假定熱裝后物料增加的熱量100%等于煤氣流多帶出的熱量，不考慮熱損失，全部用于提高頂溫。如考慮高爐吸收部分物料熱量，則高爐頂溫升高量就會下降，造成能效重復計算。

3.4  熱送熱裝的建設和運行對比分析

通過上述的比較和計算見表1，停1臺燒結環冷鼓風機，其出料溫度可以滿足要求，設備、高爐運行不受影響；而停2臺、3臺環冷鼓風機后，燒結礦的出料溫度超過200℃，到高爐爐頂燒結礦溫度接近200℃，這對燒結輸送設備和高爐輸送、爐頂設備影響較大，導致設備壽命縮短，檢修周期縮短；由于國內最好的皮帶耐受溫度175℃，短時最高250℃，皮帶由兩年換1次變?yōu)橐荒険Q2次；國內最好的爐頂下密膠圈耐受溫度為180℃；高爐氣密箱溫度要求≤50℃，頂溫長期過高，即便通過加大水冷氮冷投入，也很難保證溫度要求，近幾年邯鋼高爐也多次出現因頂溫高、氣密箱運行不正常影響布料的問題；設備原件長期高溫運行，高爐檢修由2次/年變?yōu)?次/年。因此為盡可能的消除高溫料帶來的影響，設備選型將使用耐高溫防火等設備，同時在安全方面都必須提高等級，投資和運行費用將會加大。

3.4.1  燒結區域建設和運行

（1）燒結區域設備投資增加

①燒結皮帶機

成品礦、鋪底料皮帶機全部更換耐高溫皮帶（耐180℃），其價格是普通皮帶的1.6倍。投資約增加131.9萬元（篩分皮帶總長度共計約1531*2m）。

②燒結篩分設備

振動篩篩板及內部結構需改為耐高溫不銹鋼篩板，投資增加約825萬元。

③燒結除塵設備

成品皮帶機全密封并增設除塵罩，投資增加約310萬元。除塵器風量增加約630000Nm3/h，還需新建一臺除塵器或原除塵器進行擴容，投資增加約460萬元；整粒布袋除塵需采用耐高溫布袋，耐高溫布袋價格是普通布袋價格的3.5倍。兩臺燒結機共增加投資約233.5萬元（170元/條上升至600元/條，兩臺除塵器共5432條）。

④燒結電器設備

成品系統電纜需使用耐高溫電纜，較普通電纜成本升高75%，成品系統電纜投資約158萬元，需新增加投資118萬元。

停2臺、3臺燒結環冷風機后需要對燒結區域的設備進行改型，增加設備投資，合計約2078.4萬元。

（2）燒結區域運行維護費用增加

①潤滑脂由鋰基脂改為耐高溫潤滑脂，約增加成本36.2萬元/年。

②篩板4個月更換一次，篩板材質改為耐熱耐磨不銹鋼，約增加成本90萬元/年。

③板式給礦機鏈板鏈條需換為耐熱耐磨鋼，增加成本15萬/年。

④26條皮帶滾筒每年更換一次，增加成本104萬/年。

⑤每年輸送帶更換費用增加225.5萬元。

停2臺、3臺燒結環冷風機后燒結區域的設備的運行維護增加，合計增加約470.7萬元。

3.4.2  高爐區域建設和運行

（1）高爐區域設備投資增加

停2臺或3臺燒結環冷鼓風機后高爐區域需要使用耐高溫材質的設備及物料，主要包括膠帶機皮帶采用耐高溫皮帶、礦石倉采用耐高溫混凝土澆筑、槽下閘門給料機、振動篩設備部分需改用不銹鋼材質、除塵器需采用耐高溫布袋等。設備投資增加了1557萬元，見表2。

（2）高爐區域運行費用增加

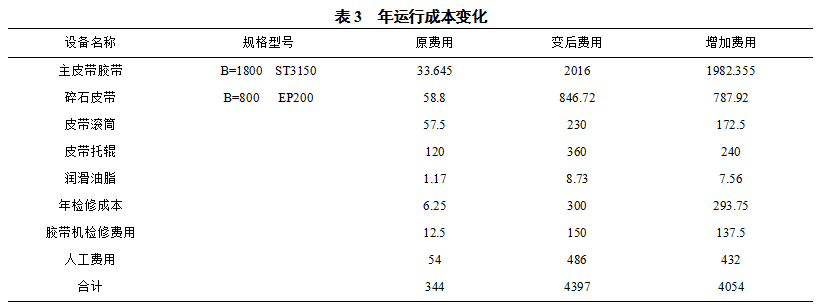

停2臺或3臺燒結環冷鼓風機后高爐區域高爐檢修周期由2次/年，變?yōu)?次/年，年運行成本變化見表3，運行費用增加4054萬元。

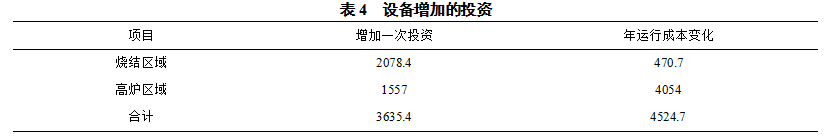

綜上所述停2臺或3臺燒結環冷風機后燒結和高爐區域設備費用和運行成本將會大大增加，見表4，其中設備選型變化，導致一次投資增加了約3635.4萬元；由于設備壽命周期縮短，檢修周期縮短，年運行成本增加約4524.7萬元。

4  結論

綜上分析，停2臺或3臺環鼓冷風機的燒結熱送熱裝方案從能效和投資運行成本綜合分析來看得不償失，同時也不符合國家設計規范。停一臺燒結環冷鼓風機，可實現既不增加投資又可創造燒結節電和增加高爐發電效益的目的，針對現有鋼鐵企業運行、新建或搬遷鋼鐵企業提供一條降本增效、節省投資的思路。

5  參考文獻

[1] 鋼鐵冶金企業設計防火標準（GB50414-2018）.

[2] 中華人民共和國國家標準燒結廠設計規范（GB50408-2015）.

[3] 周傳典.高爐煉鐵生產技術手冊[M].北京：冶金工業出版社（2008）：362-364.

[4] 穆占飛.改善燒結礦低溫還原分化指數的研究//[C].東北大學，2008.5，碩士論文.

[5] 馬金芳，等.燒結礦低溫還原粉化性能對高爐的影響//[C].第十五屆全國大高爐煉鐵學術年會論文集.

[6] 姜濤，等.燒結生產進一步提質節能的途徑——均熱高料層燒結//[C].第十屆中國鋼鐵年會暨第六屆寶鋼學術年會論文集.

[7] 成蘭伯.高爐煉鐵工藝及計算[M].北京：冶金工業出版社（1991）：48-51.

[8] 郭同來，儲滿生，等.基于多流體模型的高爐爐料熱裝操作技術初探，BaosteelBAC 2013.
