李  明

（方大九鋼煉鐵廠）

摘  要  因熱風爐蓄熱球球床板結嚴重，嚴重影響高爐風溫，故制定詳細的換球方案利用1號高爐中修機會在較短時間內對熱風爐進行換球操作。

關鍵詞  蓄熱球  板結  換球

1  前言

九鋼1號高爐球式熱風爐上次于2014年3月份換球，正常生產時球床阻損在13~15kPa左右，自2018年左右，熱風爐球床阻損逐步升高至18~20kPa左右，至2019年3月份，球床阻損上升至23kPa左右，高爐平均風溫由1160℃左右下降至890℃左右，高爐燃耗上升至660kg/t。再加上高爐爐腰、爐腹部位冷卻系統冷卻壁損壞嚴重，故決定對高爐進行停爐中修，同步對熱風爐進行換球操作。

2  換球?qū)嵺`

2.1  換球前準備

（1）制定詳細的換球方案，各階段人員安排，因1#熱風爐球頂塌落處理時間長，為不影響復風節點，故此次換球進度主要以2#和3#熱風爐為主，1#熱風爐隔離開單獨處理。為節約換球時間，計劃不用熱風爐原有卸球孔卸球，而是采取在卸球孔附近割開一個2*2m的通道來排球。并在高爐涼爐后期停止燒爐切割爐殼。

（2）零散的熱風爐蓄熱球裝袋，裝球溜斗溜槽制作完成。

（3）對熱風爐及高爐各溫度點重新進行效驗，確保溫度點可靠有效。

2.2  涼爐

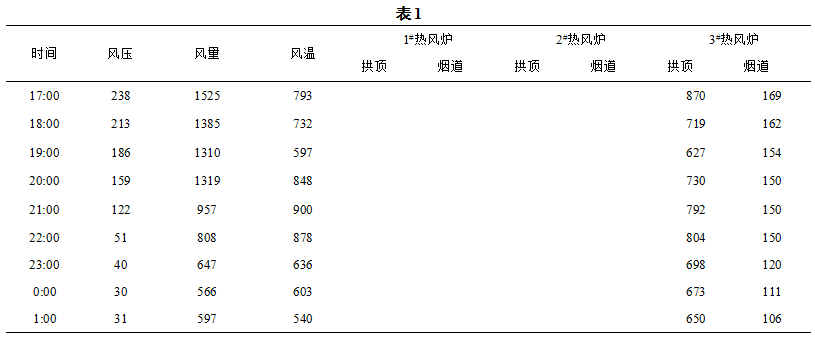

高爐計劃中修6天，熱風爐換球操作需同步完成，且不能影響到高爐休風降料面操作。自3月25日下午15:00高爐開始裝休風料，17:00高爐開始降料面，熱風爐同步開始涼爐。涼爐操作開始時3#熱風爐開始停止燒爐一直送風，1#和2#熱風爐一燒一送交替更換送風，主要目的是將3#熱風爐先涼下來，為熱風爐提前進行卸球作業做好準備。涼爐期間熱風爐參數如下：

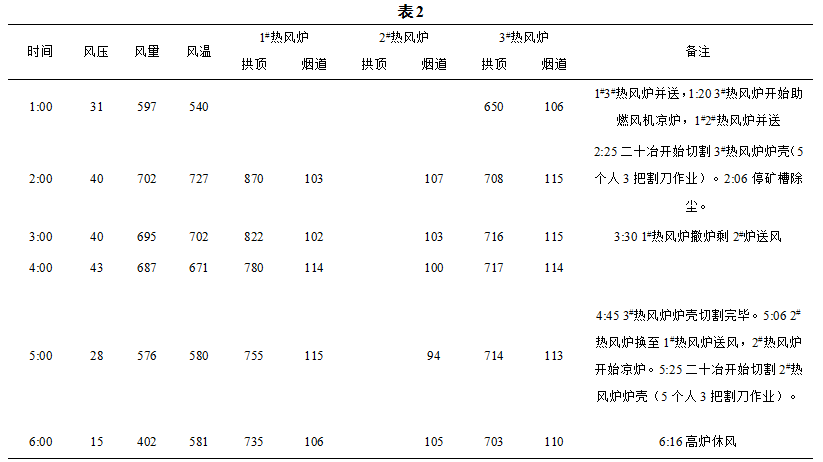

因高爐同步降料面，且降料面之前未組織全焦冶煉。而熱風爐涼爐至19:30時3#熱風爐拱頂溫度下降至600℃，此時高爐風溫也下降至600℃以下，造成高爐降料面時爐缸熱量下降較多，故3#熱風爐于20:00停止送風，改燜爐操作，風溫恢復至750℃以上，高爐繼續降料面。至24:00左右時預計高爐料線深度降至13米左右，且3#熱風爐在燜爐期間拱頂溫度又漲至800℃，故將3#熱風爐再次投入并送涼爐，至3月26日1:20時將3#熱風爐再次退出改用助燃風涼爐。1#和2#熱風爐停止燒爐并兩座熱風爐同時送風涼爐閥。2:25時3#熱風爐拱頂下降至710℃左右，且助燃風機涼爐期間拱頂仍持續上漲，故3#熱風爐停止涼爐，通知熱風工切斷煤氣管道1m盲板閥后要求二十冶開始割3#熱風爐下部卸球孔處爐殼。期間熱風爐主要參數如下：

3#熱風爐排球孔切割作業于4:45完成，開始用挖機破壞大墻進行卸球作業。5:25 2#熱風爐停止送風，通知二十冶開始切割爐殼。

2.3  換球

2.3.1  卸球

高爐于6:16料面降至風口部位后休風，此時3#已開始卸球，2#熱風爐于7:50爐殼切割完成后開始破壞大墻。9:08 3部后八輪、3部挖機和兩部鏟車作業配合卸球并及時運走。10:15 1#熱風爐卸球孔割開。前期下部的蓄熱球排出比較順利，但是中部及上部蓄熱球呈柱狀板結比較嚴重，無法順利卸下，采取在挖機上安裝重軌進行搗打使其松動的方式效率較差，后期采取爆破的方式破壞板結的蓄熱球進行卸球，共計放炮18次，挖機卸球后人工對底部剩余的殘球和爐箅子進行清理。

2.3.2  裝球

27日中班20:50 2#熱風爐卸球及爐箅子清理結束，開始封爐殼并砌磚， 3#熱風爐于3月28日2:58卸球及爐箅子清理完畢，開始封爐殼并砌磚。20:20時2#和3#熱風爐砌筑完畢。3個熱風爐煤氣支管更換完成并且下部卸球孔封板后于22:50開始2#熱風爐率先開始進行裝球作業，前期因卸球溜斗角度設計不合理、開始裝的回收舊球容易卡在溜斗里造成裝球速度太慢，晚班一邊裝球一邊對2#和3#裝球溜斗進行改造，白班時裝球速度加快，基本上做到5~6分鐘左右裝一袋（約1.2t）。3月30日10:27 2#熱風爐裝球結束，18:10 3#熱風爐裝球結束。2#熱風爐裝舊球33袋，高鋁高強球175袋，低蠕變108袋，共計316袋；3#熱風爐裝舊球17袋；高鋁高強球191袋，低蠕變128袋，共計336袋。

2.4  烘爐

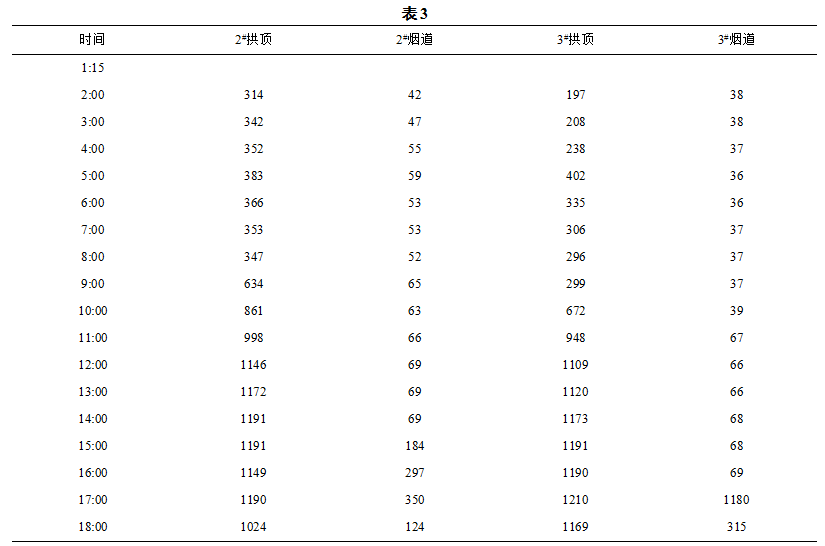

2#、3#熱風爐裝球結束后裝木柴，2#熱風爐于19:10開始點火烘爐3#熱風爐于3月31日1:15開始點火烘爐，5:20熱風爐拱頂溫度達到400℃以上，開始封上部人孔，準備引煤氣和助燃空氣點火烘爐。至8:45和9:45兩座熱風爐分別點火成功，開始燒爐。高爐于2:15從混風管道引冷風烘高爐。熱風爐烘爐趨勢如表3。

烘爐完成后高爐于17：16復風。

1#熱風爐因拱頂坍塌，在拱頂砌筑完成之后高爐于4月4日14:20休風48min拆除所有閥門盲板，并在復風后裝木柴于4月5日1:17封檢修人孔，用點火槍點火后燒爐，并于9:50開始送風。自此，三座熱風爐全部投入運行，正常使用。

2.5  換球后使用效果

熱風爐換球正常使用后，在快速燃燒期拱頂溫度可達到1300℃，熱風爐冷熱風壓差≤15kPa，煙道溫度可以在燒爐后期內達到350℃及以上。熱風溫度逐步恢復至1150℃左右。

3  換球調查研究

此次換球過程中調查發現爐體中部及上部蓄熱球渣化板結嚴重，并且上部蓄熱球表面附著有大量的黑色物質，主要是煤氣含塵量偏高造成大量瓦斯灰進入熱風爐，未能隨煙氣排出，附著于蓄熱球表面及空隙中也造成了熱風爐壓差上升。

4  今后注意事項及換球操作的可取和不足之處

（1）完善煤氣布袋除塵工藝與設備、控制好煤氣溫度，確保煤氣含塵≤3mg/m3，減少煤氣瓦斯灰進入熱風爐內。

（2）此次熱風爐正常使用后壓差即達到13~15kPa，應是回收舊球強度差，且有部分大顆粒的破球難挑選出去，造成壓差偏高。

（3）采取在熱風爐爐身下部切割爐皮開孔卸球可有效的節約卸球時間，但是卸球孔上部大墻磚存在較大的塌落風險，故要預備足夠的大墻磚。

（4）此次制作裝球溜斗的前期準備工作不到位，裝球溜傾斜角度偏小，并且用氧管做的裝球溜球子溜不動，后用氧氣管加密減小縫隙的措施后稍有改善，以后不建議再用氧氣管制作溜槽，應用直徑600mm的管子破開后制作，并且管道傾斜度越大越好；

（5）根據此次卸球操作的結果來看，要求卸球前涼爐時拱頂溫度控制＜600℃沒有太大意義，本人以為≤750℃足夠。拱頂溫度低反而對休風時風溫影響較大。

（6）此次換球后烘爐未按照起初制定的烘爐方案執行，熱風爐溫度上漲較快，應也是造成冷熱風壓差上升較多的原因之一。
