朱景超

（南鋼產(chǎn)業(yè)發(fā)展有限公司第二煉鐵廠）

摘  要  5號(hào)高爐進(jìn)入2016年4月份后，高爐爐況出現(xiàn)中心氣流減弱消失的情況。本文介紹了5號(hào)高爐中心氣流的波動(dòng)情況，從爐型、冶強(qiáng)和燒結(jié)性能等幾個(gè)方面進(jìn)行了原因分析，最后確認(rèn)燒結(jié)性能變化是中心氣流消失的主要原因，在操作制度上相應(yīng)進(jìn)行了探索，得出了恢復(fù)中心氣流的應(yīng)對(duì)辦法。

關(guān)鍵詞  中心氣流  消失  燒結(jié)礦  冶強(qiáng)

1  5號(hào)高爐基本情況簡(jiǎn)介

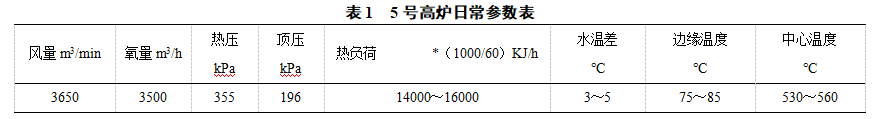

5號(hào)高爐于2014年1月點(diǎn)火開爐。高爐有效容積1800m3，PW型串罐無(wú)鐘爐頂，26個(gè)風(fēng)口，2個(gè)鐵口。2014年7月取消中心加焦。之后高爐處于長(zhǎng)周期穩(wěn)定順行之中。高爐日常參數(shù)見表1。

日常用料結(jié)構(gòu)為：70-80%燒結(jié)+5-10%廠球+15-20%生礦。

2  中心氣流消失情況簡(jiǎn)介

進(jìn)入2016年4月份后，高爐爐況頻繁出現(xiàn)中心氣流消失的情況。

4月7日開始，水溫差、熱負(fù)荷、墻溫上升，中心趨弱，爐內(nèi)適應(yīng)性變差，壓差升高，間或出現(xiàn)翻料現(xiàn)象。21日中心減弱直至消失。5月下旬中心消失。6月份中心氣流波動(dòng)更為頻繁。如圖1所示。

5號(hào)高爐正常十字測(cè)溫中心溫度數(shù)值為400℃上下。4月下旬最低值為220℃，6月最低值為100℃。中心氣流消失的頻率增高，幅度增大。

3  中心消失原因分析

中心的減弱和消失對(duì)高爐爐況順行影響很大，每次中心消失都伴隨著邊緣發(fā)展，墻溫波動(dòng)，出現(xiàn)翻料，懸料等難行爐況，而且高爐各項(xiàng)指標(biāo)均大幅下降。為了合理的應(yīng)對(duì)中心氣流消失的情況，找到適宜的應(yīng)對(duì)措施，針對(duì)中心氣流消失，5號(hào)高爐進(jìn)行了一系列的分析。

3.1  4月中心減弱、消失原因分析

（1）上月月末在解決快慢料問題時(shí)，布料矩陣整體減小了0.5度。目的達(dá)到，但29米墻溫開始出現(xiàn)波動(dòng)，說(shuō)明疏松邊緣動(dòng)作偏大。至8日左右受到一些誘導(dǎo)因素的影響，整體邊緣放開，墻溫整體性上升。加之本高爐下部溫度參數(shù)正常是運(yùn)行在較低水平，一旦發(fā)生波動(dòng)，對(duì)高爐爐況影響較大。

（2）7日小夜班燒結(jié)礦換堆到第13堆，8日入爐。

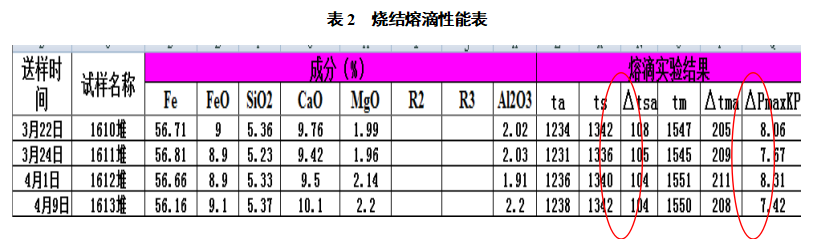

從表2中可以看到，性能略有改善。但實(shí)物質(zhì)量波動(dòng)大，尤其堆頭。冶金性能數(shù)據(jù)有限，從現(xiàn)有的數(shù)據(jù)不能發(fā)現(xiàn)燒結(jié)換堆對(duì)爐況影響的確切原因。

3.1.3  堿度波動(dòng)

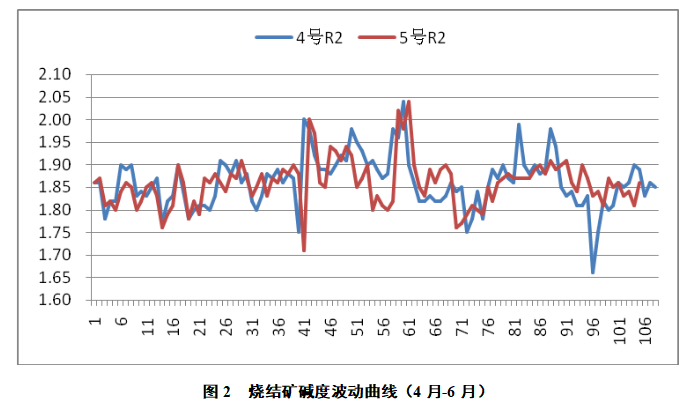

從圖2可以看出，燒結(jié)礦堿度出現(xiàn)大幅度的波動(dòng)。燒結(jié)堿度的大幅波動(dòng)，對(duì)高爐造渣制度是極大的沖擊，會(huì)影響熱制度、渣皮的穩(wěn)定性等，不排除爐腹?fàn)t腰的溫度波動(dòng)的主因是燒結(jié)堿度波動(dòng)的可能。

4月份對(duì)中心消失的分析結(jié)果為邊緣偏重和燒結(jié)低溫性能變化是造成中心減弱和消失的原因。

3.2  5月中心消失原因分析

3.2.1  冶強(qiáng)

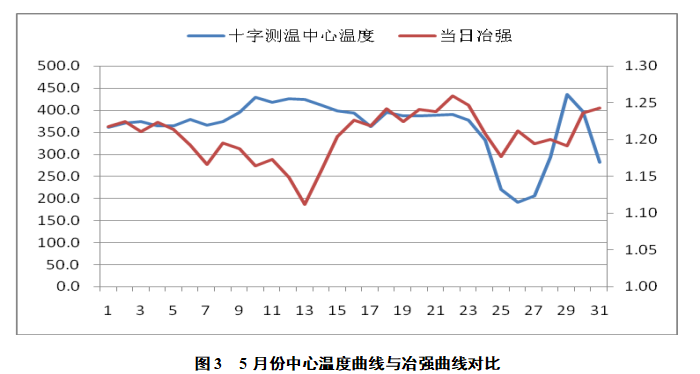

24日中心減弱，17日到23日冶強(qiáng)均值1.24，峰值1.26。30日又減弱，減弱前冶強(qiáng)1.2，減弱時(shí)冶強(qiáng)1.24。（見圖3）

4月份情況：

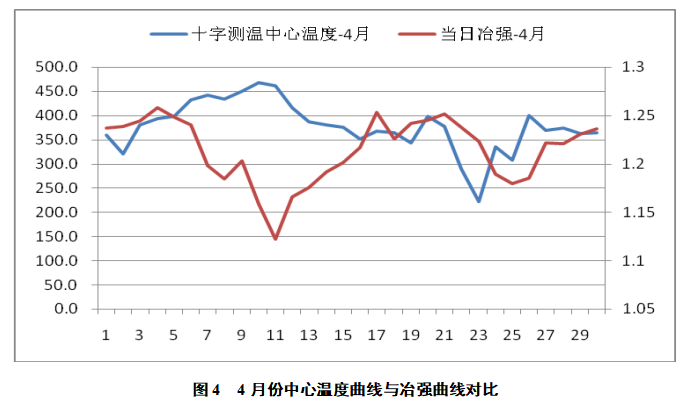

21日開始減弱，17日到21日冶強(qiáng)均值1.24，峰值1.25。（見圖4）

共同點(diǎn)：減弱前冶強(qiáng)達(dá)到1.24。

減弱機(jī)理：冶強(qiáng)增大，中心下料快，滾動(dòng)效應(yīng)增加，中心環(huán)帶礦焦比加大。

解決辦法：冶強(qiáng)增大時(shí)適時(shí)外移角度0.5。

3.2.2  燒結(jié)性能

中心減弱均發(fā)生在燒結(jié)換堆后，燒結(jié)性能變化尤其是低溫粉化性能是一主因。

5月分析結(jié)果為冶強(qiáng)大和燒結(jié)性能是中心消失的原因。

3.3  6月中心頻繁消失原因分析

3.3.1  冶強(qiáng)

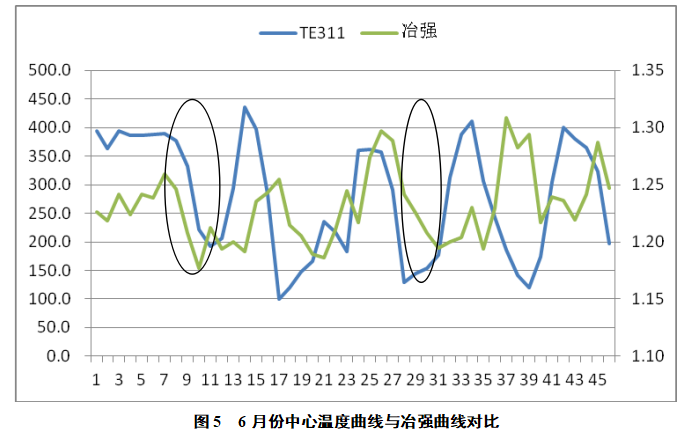

如圖5所示，中心減弱時(shí)冶強(qiáng)并未達(dá)到以前總結(jié)的1.24上下。中心減弱與冶強(qiáng)有關(guān)，但冶強(qiáng)不是主因。

3.3.2  燒結(jié)性能

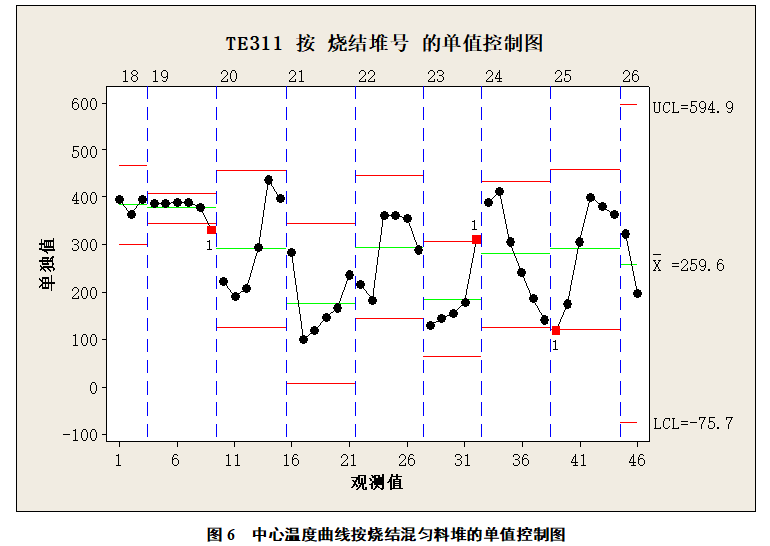

從圖6中看出，19堆對(duì)中心氣流最為友好。22堆次之。

6月分析結(jié)果是中心消失與冶強(qiáng)無(wú)絕對(duì)關(guān)聯(lián)，主因是燒結(jié)性能。

綜合上述分析，形成了對(duì)中心氣流消失的原因的清晰認(rèn)識(shí)，就是中心氣流的消失是受燒結(jié)礦的性能變化影響所致。

4  對(duì)策

爐內(nèi)操作在進(jìn)行原因分析后，首先加強(qiáng)了爐前出鐵管理、原燃料檢查管理等工作。之后在裝料制度上進(jìn)行了一系列的探索，先后經(jīng)歷了如下兩種思路：一是減輕中心礦焦比，同時(shí)落點(diǎn)內(nèi)移，縮小漏斗，例如礦4檔由2圈改為1圈、焦炭3檔加0.5圈均是此種思路；二是落點(diǎn)外移，減少礦石向中心滾動(dòng)效應(yīng)，6、5、4、3檔位角度各加0.5度、礦焦8，7檔各加0.5度為此種思路。

5號(hào)高爐的布料矩陣由4月初的C40（3）38（3）35.5（3）33（2）30（2）27（2）O40（3）38（3）35.5（3）33（2）30（2）變化為6月底的C40.5（3）38.5（3）36（3）33.5（2）30.5（2）27.5（5）O40.5（3）38.5（3）36（3）33.5（2）30.5（1.5）。

5  效果分析

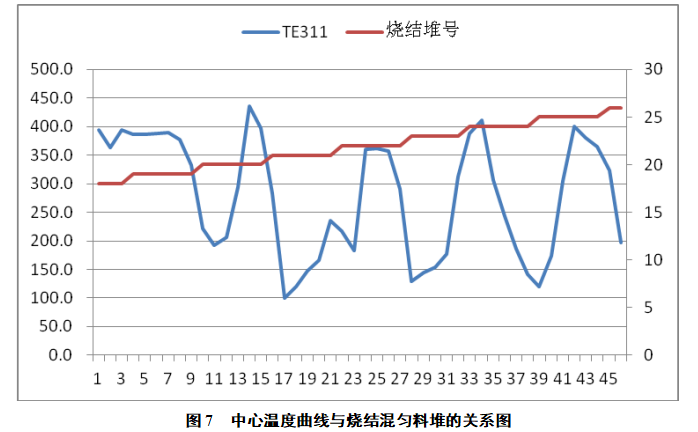

（1）思路一能實(shí)現(xiàn)一定的效果，即能夠跳出中心氣流，但不長(zhǎng)久，一旦換堆中心依舊消失（見圖7）

、

（2）思路二運(yùn)行時(shí)間較短。從最近一次換堆來(lái)看，中心消失時(shí)間短，且未經(jīng)調(diào)整即恢復(fù)，說(shuō)明方向正確，具體效果還要經(jīng)過進(jìn)一步運(yùn)行檢驗(yàn)。

6  經(jīng)驗(yàn)總結(jié)

（1）中心消失的原因?yàn)闊Y(jié)性能的變化。

（2）高爐操作者應(yīng)加強(qiáng)對(duì)原燃料的監(jiān)控，尤其是主流原燃料。性能分析應(yīng)更全面具體，能夠切實(shí)起到提前預(yù)警作用。

（3）高爐的原燃料應(yīng)該具有相對(duì)的穩(wěn)定性。類似6月份的波動(dòng)，雖然經(jīng)過爐內(nèi)探索，能夠使中心氣流恢復(fù)，但每次波動(dòng)對(duì)高爐爐況和指標(biāo)以及長(zhǎng)壽都有影響。
