李貫中

（湖南省華菱漣源鋼鐵集團有限公司煉鐵廠）

摘  要  煤氣流合理分布是高爐操作調劑的核心任務，而邊緣氣流的均勻性又居氣流合理分布的首位。漣鋼2800m3高爐通過優化布料模式，解決了以往長期存在的邊緣氣流分布不均勻、易產生管道行程現象，實現了高爐長期穩順，高產低耗。

關鍵詞  高爐布料技術  氣流分布  邊緣氣流

1  前言

漣鋼8號高爐有效容積2800m3，于2013年3月22日點火開爐，高爐爐頂采用并罐式無料鐘布料設備。和全國多數大型高爐一樣，上部布料基本模式為礦、焦同角布料，適當抑制邊緣氣流。但自開爐以來，爐況的長期穩順問題一直沒有得到根本解決。具體表現為壓差高，風壓波動大，即使在順行的月份也存在上述現象，且消耗居高不下。抑制、發展邊緣氣流，開放中心，都不能從根本上解決風壓不平穩的問題，且調整稍有不慎就會出現爐缸堆積等影響爐況順行的伴生現象。分析其根本原因在于邊緣氣流分布不均勻、易產生管道行程。而產生這一現象的根源在于邊緣礦石的粒級分布差和球團、塊礦的不同質性。

2  入爐原料情況及對比

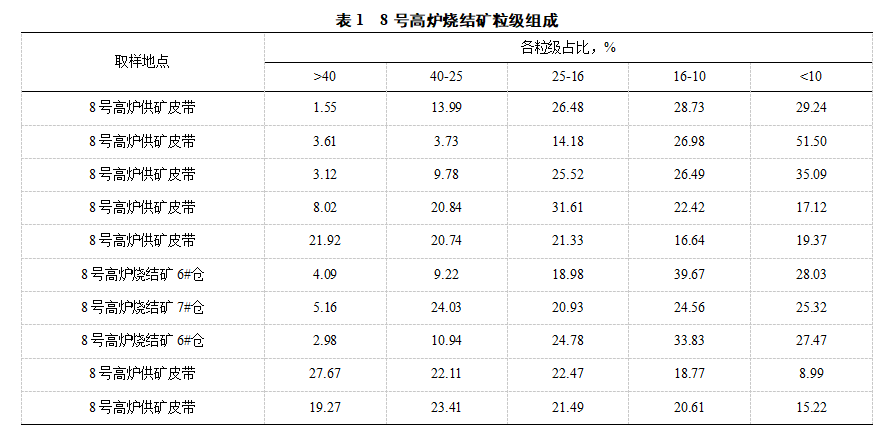

8號高爐使用的燒結礦為130m2和180m2兩臺燒結機所生產，外加部分280 m2燒結機生產的燒結礦，槽下燒結礦樣的粒級分布如表1。

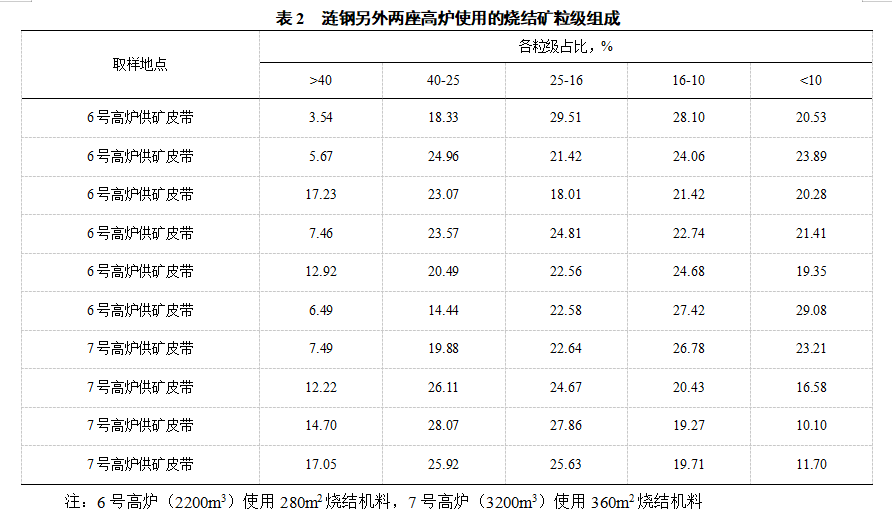

從上述數據可以看出，燒結礦的粒級分布差，小粒級比例偏高且粒級組成很不穩定。

8號高爐槽下料倉為并列式，球團、塊礦和燒結礦混在一起稱量，進一步加劇礦石在邊緣粒級分布的惡化。

3  抑制邊緣布料制度時期的爐況

3.1  高爐工況

燒結礦質量不穩定，高爐入爐原料條件與大型高爐需求存在差異。以往大、小燒分級的配料結構時，采取“抑制邊緣，開放中心”的操作模式短時期可維持大風大氧作業，但煤氣利用水平不匹配，邊緣氣流不均勻、不穩定，開放中心的操作，造成中心焦比例偏高且難以降低，高爐煤氣流難以穩定，量壓波動頻繁，整體壓差偏高。

3.2  爐型的征狀

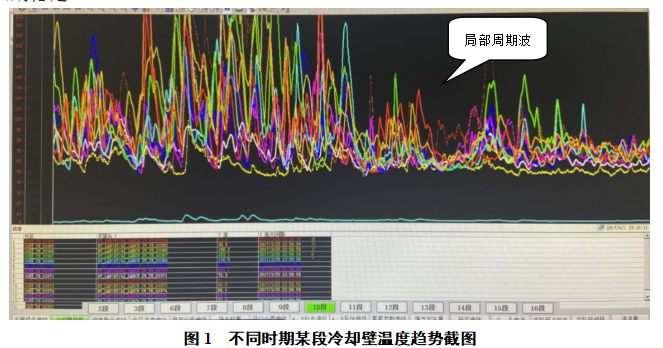

保持合理的操作爐型是高爐長期穩順、高效生產的保障，要使高爐爐墻既不發生黏結，又無過快侵蝕，爐內渣皮始終需保持一種動態平衡，邊緣氣流均勻分布，兩股氣流均衡發展。以往爐況難以長期穩順，表現在冷卻壁溫度波動頻繁，特別是局部周期性波動（如圖1）， 調整上部制度后，難以維持長期穩定。

4  上部布料制度的演變

上、下部操作制度是高爐操作諸多矛盾中的主要矛盾，高爐要長期穩順，必須協調解決好這對矛盾。而高爐一旦投入正常生產，上部布料制度的調整應用就成為協調平衡這對矛盾的關鍵手段。

4.1  布料角度

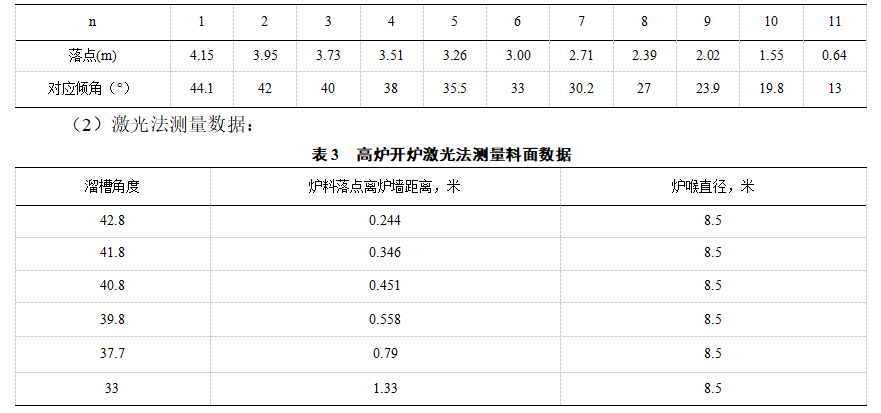

漣鋼8號高爐爐頂布料角度的理論計算和激光實測數據如下：

（1）爐料落點在1/4（di+di+1）處，即：

                   n = 1/4（di+di+1）

計算得：

通過計算和測量可以確定漣鋼8號高爐的邊緣布料角度在42.5°左右。

4.2  布料矩陣對比分析

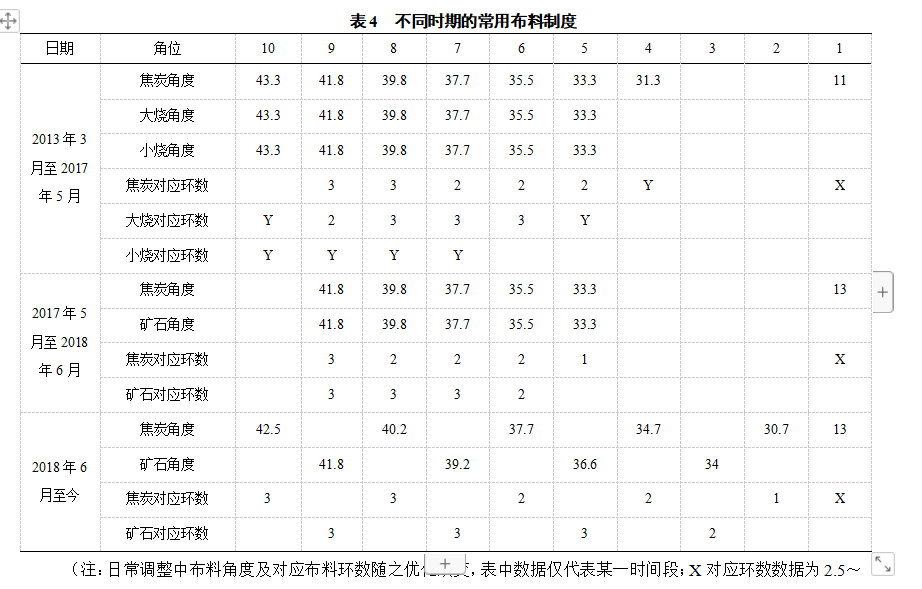

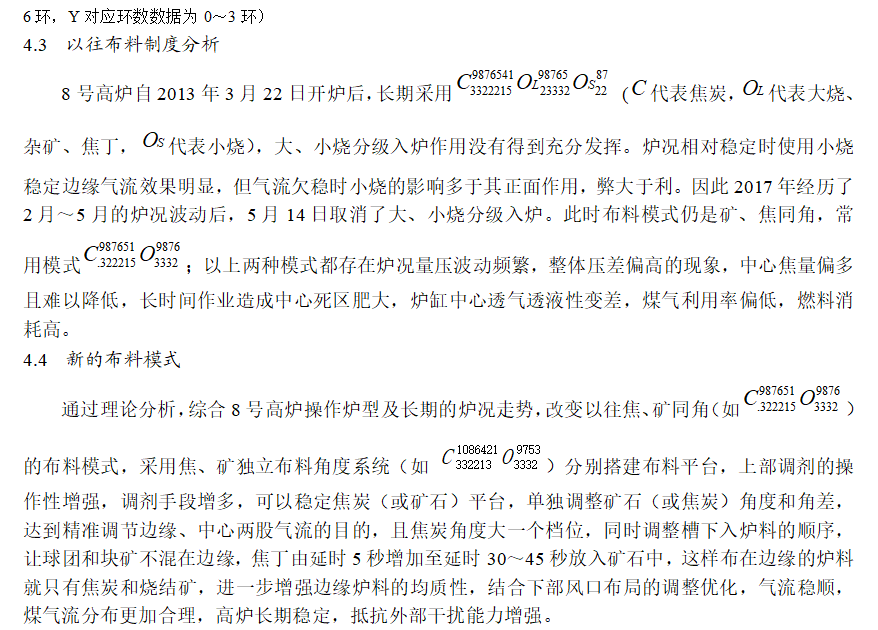

常規布料模式調整手段固化，調整角度時，焦炭、礦石角度需要同時調整；新的布料模式調整更加靈活，可以固定焦炭或礦石某一平臺，根據氣流走勢單獨調整其它角度（見表4不同時期的常用布料制度）。

5  取得的效果

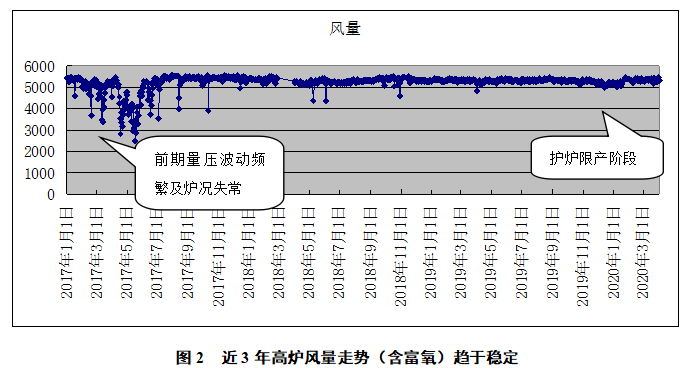

通過摸索實踐，根據實際操作爐型，優化上部操作制度，逐步調整氣流走勢，邊緣氣流均勻暢通，保證兩股氣流均衡發展。中心焦比例由30%降低至18%左右，煤氣利用率大幅提高，相同操作參數下，高爐整體壓差水平降低10kPa以上，穩定性增強。

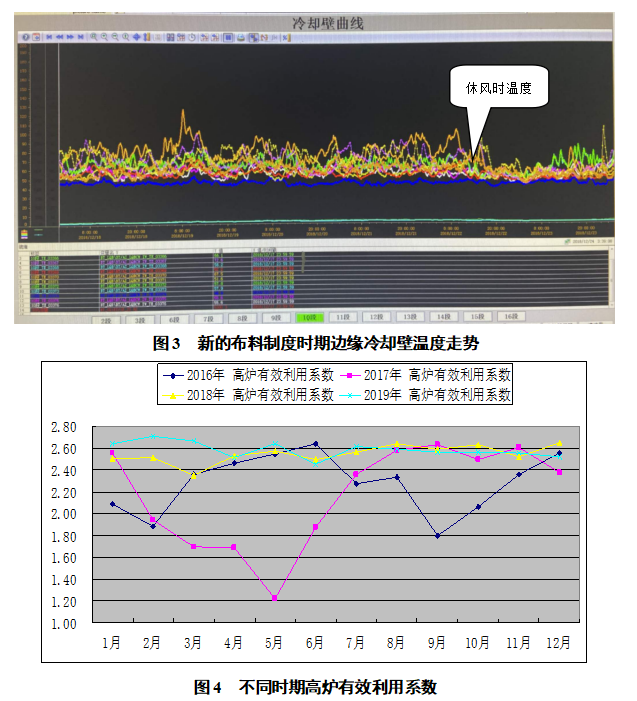

新的布料模式有效解決了邊緣氣流分布不均的問題，兩股氣流相對均衡穩定發展。通過不斷優化礦焦角差、礦角差，穩定焦炭平臺的情況下，氣流漸趨平穩合理，煤氣利用率不斷提升，爐頂溫度逐步穩定在160℃左右，爐頂溫度四點平均溫差由以往的25℃逐步穩定在10℃左右，邊緣周向溫度趨于穩定（圖3）。各項指標均合理穩定（圖4）、燃料消耗處于較好水平（圖5）。

6  結論

（1）日常生產調劑過程，邊緣氣流的均勻性居于氣流合理分布的首位。

（2）通過合理矩陣及調整入爐料分布的應用，可以克服原燃料的缺陷。

（3）優化入爐料順序，進一步增強邊緣爐料的均質性，邊緣氣流均勻穩定，為高爐長期穩順，降低消耗奠定基礎。
