李  亮  邱斌良  楊紅軍

（川威集團成渝釩鈦科技有限公司）

摘  要  為實現1750m3高爐在釩鈦礦冶煉持續穩定順行，川威1750m3高爐不斷摸索總結形成特有的工藝技術路線，充分利用大數據分析，通過精益原料管理、嚴控高爐紅線操作、推行高強度冶煉和爐前標準化操作、精益設備管理降低休慢風率等措施，確保了1750m3高爐持續順行1300天無一次懸料，利用系數達2.87t/（m3·d）。

關鍵詞   釩鈦礦  工藝技術路線  大數據  高強度  標準化操作

1 前言

川威集團釩鈦科技煉鐵廠1750m3高爐由2012年底投產，設計年產含釩鐵水285.99×104t/a。高爐爐體采用“自立式框架”結構。冷卻系統采用薄壁爐襯，全冷卻壁結構，軟水密閉循環冷卻。采用并罐式無料鐘爐頂，采用PW式布料器（傳動齒輪箱）及其水冷氣封技術。高爐熱風爐系統配置3座高效頂燃式熱風爐，采用雙預熱不銹鋼板式換熱器，設計風溫1200℃。設計干法布袋除塵、渣鐵磁選系統、三機同軸BPRT透平機鼓風機機組等新工藝新設備。每座高爐設置2個鐵口、1個渣口、24個風口，采用嘉恒法水渣處理工藝，一罐制鐵水運輸。

兩座1750m3高爐開爐均順利達到設計利用系數2.33 t/（m3·d），并快速轉換為冶煉釩鈦礦，渣中TiO2已達到17~20%，2013~2015年期間，受釩鈦礦冶煉特性及系統保障不力，原燃料波動、高爐操作思路不統一及設備事故等因素，高爐長時間出現難行、懸料、爐況失常，期間日產量數月徘徊在3000t/d以下，高頻次的改普礦恢復爐況，高爐經常處于失常狀態。

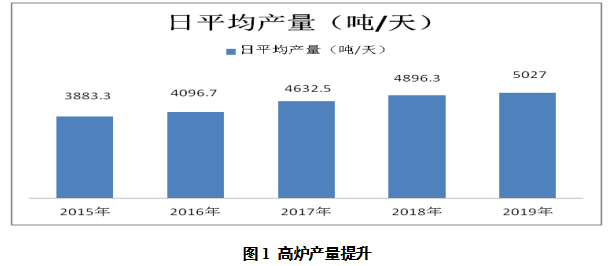

2016年開始，我們經過長時間的摸索，形成了“以數據說話、以問題導向”的大數據分析模板，狠抓原料、操控及外圍系統保障積累了一定管理經驗，高爐進入良性循環、高爐持續穩定順行，兩座大高爐單爐座日均產量達到5027噸/天，利用系數達到2.87t/（m3·d），燃料比509kg/t，煤比142kg/t，鐵損1.8%。至今，兩座高爐已連續1300天穩定順行無一次懸料，產量變化見圖1。

2  高爐長周期穩定順行的措施

2.1  做好原料管控，是高爐長周期順行的基礎

（1）燒結優化配礦提品位

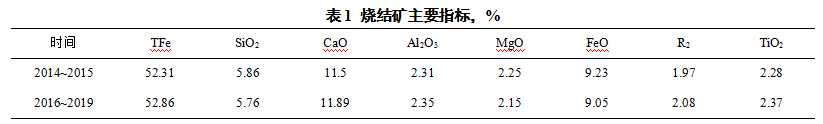

以全價值配料為核心，近45個月以來共計進行了260余項燒結杯及礦石性能研究實驗，同時進行釩鈦礦預混造堆、微負壓點火、防摔下料口、厚料層、全活性石灰消化等技術改進，燒結礦SiO2由5.8%降低至5.3%，高爐綜合入爐品位由52.93%提高至53.5%，同時燒結礦質量穩定性大幅提升，實現了低硅釩鈦礦燒結的重大突破，為高爐的穩定順行創造了良好條件，燒結變化見表1。

（2）球團保質提產

持續開展球團提產攻關活動：對內進行小球焙燒等技術攻關；對外聯合北京科技大學等院校，研究安隆等優質釩鈦礦資源的使用方案。在確保球團礦質量穩定的前提下，球團礦日均產量突破7000噸大關，強度>2000N，為高爐穩定合理的爐料結構，長期保持30~33%的球比，打下堅實的基礎。

（3）焦化穩產保質

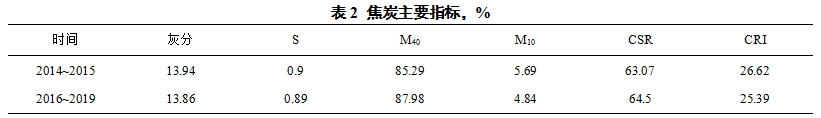

優化6米搗固焦?fàn)t的配煤結構，對關鍵煤種做巖相、熱性能分析；持續抓爐況和熱工穩定，降低推焦電流50A以上；抓干熄焦檢修突破2年/次，確保了高爐干熄率提升至90%以上。2018年-2019年9月焦炭各項指標穩定受控，其中熱強度CSR平均64.2%，M40平均88.6%，M10平均4.6%，灰分13.80%，質量合格率保持在98%以上，焦炭主要指標見表2。

焦炭質量的穩定提升對焦炭在爐內的骨架作用表現尤為重要，高爐透氣性穩定，壓差合適，守風穩定，爐缸透氣透液性變好，為高爐強化冶煉提供基礎保障。

（4）槽下管理升級。強化倉位管理（單倉＞300噸）及篩分T/H值管理，入爐燒結礦＜5mm比例低于2%，5~10mm比例23%；重點關注切焦機的工況參數確保入爐平均粒徑50±2mm；通過分級入爐，實現返礦率＜6.5%，返焦率＜5.4%；提高燒結料溫確保槽下燒結礦＞80℃，解決爐頂溫度110℃高強度冶煉瓶頸。針對不同礦種的還原性問題，固定排料順序，控制邊緣氣流，確保高爐中心氣流穩定。

（5）嚴控有害元素

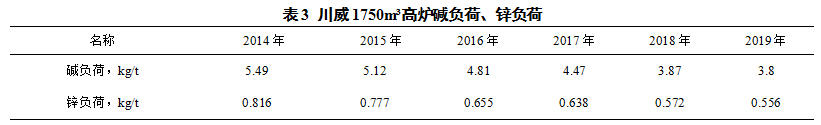

全面監控原燃料沒鉀、鈉、鉛、鋅含數據。從配料開始控制有害元素帶入量，對超過標準的含鐵廢料實行外賣或外倒等模式。目前高爐控制入爐堿負荷≤4.0 kg/t、入爐高爐鋅負荷≤0.6kg/t，減少有害元素對高爐順行的破壞，有害元素的變化見表3。

2.2  強化高爐操作管理，是高爐長周期穩定順行關鍵

（1）1750m3高爐工藝操作路線

首抓認識與標準，統一思路，統一操作標準，解決痛點之一，曾經因認識的不一致及偏差，造成爐況長期波動。高爐操作類似中醫，目標相同，所采取的操作方法卻有約40%的差異，我們通過總結經驗，帶著問題走出去、先進思路引進來和爐況差異化操作等方式，通過階段總結、形成 “35字”的大高爐工藝操作路線，即：“兩全一高開中心，嚴控硅碳穩爐溫，大風富氧提強度，五不原則搶爐前，精細操作促順行”。

（2） 紅線管理

制定風溫、壓差、風量、鐵口深度等操作參數“紅線值”的標識牌，放置于工作現場醒目位置。嚴格執行工藝檢查制度，杜絕越線操作。并按“四級爐況管理”制度明確公司、分廠、車間、班組四級操控權限，避免越級越位操控。

（3）優化送風制度

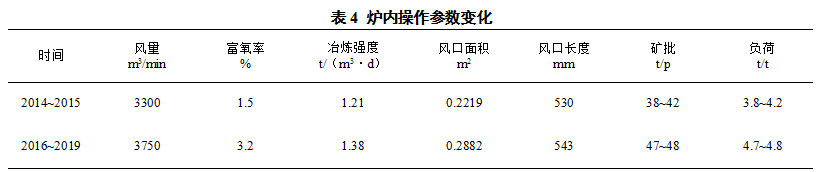

下部采取風口加長23mm改善爐缸工作狀態，逐步擴大風口面積至0.282m2，增加入爐風量152m3/min，維持釩鈦礦冶煉高標準風速220~230m/s，逐步加富氧至10000m3/h，推動高爐強化冶煉。隨著冶煉強度的提升，爐況抗波動能力進一步提升，爐內操作參數變化見表4。

（4）穩定上部料制

通過對標國內同類型高爐，上部實現定期倒罐、溜槽換向、大礦批等技術解決布料偏析，結合國內平臺+漏斗和中心加焦兩種模式，摸索總結出川威特有的平臺+空焦布料矩陣模式。使得煤氣利用長期穩定在46%左右，中心氣流穩定。

（5）低堿度運行

不斷推動原料控硫為高爐創造“有利環境”、高爐S負荷由6.3kg/t逐步降低至5.2kg/t，逐步將爐渣R2由1.20降低至1.08水平。由于釩鈦礦冶煉渣中鈦在17%左右時，易出“粘渣”、流動性變差等不利高爐穩定現象，而渣堿下降后，有效的降低爐渣的粘度及熔化性溫度，提升爐渣的流動性，降低爐前操作難度，為及時排凈渣鐵提供有利條件。

（6）低Si、Ti冶煉

通過以上各類措施調整，高爐實現了穩定的氣流，為低[Si]、[Ti]冶煉創造了有利條件。當前1750m3高爐[Si]+[Ti]控制在0.15~0.35%，合格率達到70%，平均[Si]＜0.12%，使得高爐技術經濟指標進一步提升。

2.3  精益管理，是高爐長周期順行的保障

（1）爐前標準化作業

形成了爐內、爐前標準化操作模板，對爐內風量、風溫、壓差和爐前開口、堵口、打泥量等重點參數設置操作標準。實施五不準原則，規范爐前操作行為，促進爐前操作技術進步，杜絕了爐前事故發生。

（2）精益設備管理

推行全員設備管理，倡導“生產是設備維護第一責任人” ，落實三級點檢包機責任制。采用“問題樹、魚骨圖、五個為什么”等方法分析根因。建立設備全生命周期信息管理系統。強化休復風工藝參數檢查，實現了3個月一次計劃周期檢修目標，總休風率控制在0.85%，其中6號高爐最長檢修周期達166天。

（3）生產預案管理

細設備隱患管理，解決了鐵口淺、爐腹冷卻壁破損、爐體發紅、爐前吹管燒穿等安全生產隱患，確保了故障休風率受控。

（4）新裝備升級

裝備上，增加煤氣在線分析、風口成像、鐵口監測系統、爐內熱成像等成熟設備作為高爐操作的眼睛，指導高爐操控。高爐安裝風口成像系統能輕松觀測爐內渣皮的工作情況，為爐溫調控做好輔助工作；鐵口安全運行監測系統測量鐵口區冷卻壁的水溫差、爐殼鋼殼溫度等為高爐的安全運行提供保障；引進爐內熱成像儀試用成功，該設備對高爐布料、料面形狀、氣流分部、爐頂設備工作等情況進行觀測的監測系統，可更好的輔助判斷高爐爐內的工作情況，為高爐爐長的調劑做好技術支撐。

（5）從KPI到KAI的管理轉變

以公司精益化生產推進方案為指導，以問題督導為操作指南，以精益指標為結果導向，實現KPI層層分解到KAI，實現高爐操作標準化。

（6）建立爐況順行指數“新標準”、實現分級管理體系

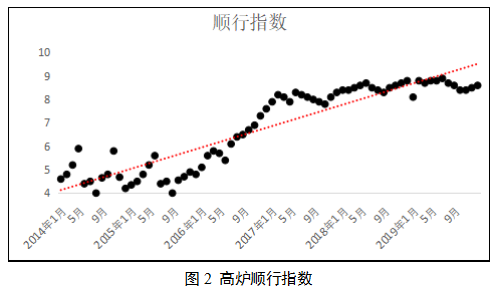

基于高爐大數據庫的建立，高爐順行到一定的程度后無法僅使用“懸料、崩料次數”來評價高爐的順行狀態，新引進“全風作業、爐溫波動等重要參數”重新建立爐況順行指數。在管控過程實現分級管理體系，順行指數＜9、車間組織召開分析會；順行指數＜8、煉鐵廠廠長組織召開分析會；順行指數＜7.5、公司副總經理組織召開分析會；順行指數＜7、呈報公司總經理，順行指數變化見圖2。

3  取得的成績

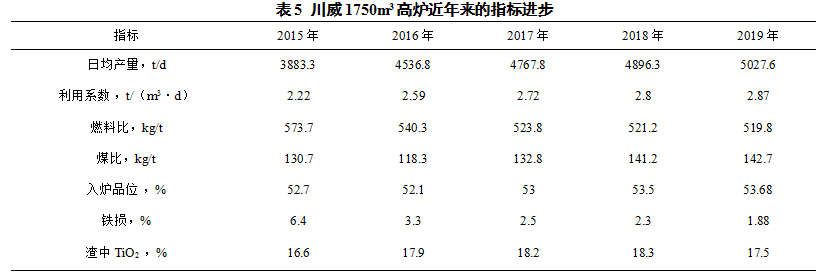

通過以上措施的落地，降低了高爐休風率、慢風率。高爐操作事故實現“零”，自2016年3月以來，川威1750m3高爐釩鈦礦冶煉實現了連續順行1300多天。無一次懸料事故發生。高爐重主要技術經濟指標取得巨大進步利用系數達到2.87 t/（m3·d），燃料比509kg/t，煤比142kg/t，鐵損1.8%，部分技術經濟指標超過同類型普礦冶煉高爐的指標，具體指標變化見表5。

4  結語

釩鈦磁鐵礦在前蘇聯被認為“屬于一種呆礦”，在高爐冶煉過程中有以下幾個技術難點：入爐品位低、爐渣粘稠、流動性差、渣鐵分離效果差、鐵損高；爐溫控制區間窄，爐溫低時易出現爐缸凍結，爐溫高時易導致熱結事故，渣鐵均無法順利排出；爐渣脫S能力遠低于普通高爐渣，鐵水質量變差給下工序帶來生產困難。但通過不斷的摸索，建立自己的技術路線，抓好原料優化提升、做好過程管控及外圍保障，確保高爐實現長周期穩定順行，打破中型高爐釩鈦礦冶煉難長周期穩定順行的“魔咒”。
