李薈芳

（本鋼板材檢化驗中心）

摘  要  本文通過對X-射線熒光光譜儀分析鐵水中的元素找取實驗條件、建立及擬合曲線以及試樣處理等方面進行了研究，找到最佳分析條件，實現了Si、Mn、P、S等4種元素同時在線分析，與光譜法和紅外法進行對比，精密度和準確度滿足國標GB/T16597的檢測要求。

關鍵詞  X-射線熒光光譜儀　鐵水元素　曲線調整　試樣分析

1  前言

常規測定鐵水樣品元素的方法是紅外法測S、光譜法測Si、Mn、P，此方法對四個元素的需要兩種分析方法因而分析時間長、勞動強度大，并且直讀光譜法對取樣要求比較嚴格即樣品必須白口化，難研磨，測量結果誤差大。而采用X-射線熒光光譜儀分析這些元素，樣品不需要白口化，可以實現四個元素同時在線分析，在批量生產中已得到應用，為煉鋼廠快速分析做好了準備。

2  試驗部分

2.1  儀器及工作條件

儀器ARL-9900熒光光譜儀[1]

光管電壓：40KV  光管電流：60mA

載氣：90%Ar+10%CH4

室溫：15-30℃

相對濕度：＜80%

2.2  樣品加工設備

MLF型快速銑樣機

2.3  試驗方法

選取10個已知含量的標準樣品，具有代表一定濃度梯度的，銑樣機磨制好后在熒光光譜儀上制作分析曲線，曲線擬合到最佳狀態。針對煉鋼廠生產提供的鐵水球拍狀生產試樣，按分析成分由光譜儀和紅外儀分別報出，對于留存的試樣由銑樣機再次磨制，加工好的試樣不能用手摸，試樣在熒光儀制作好的曲線分析條件和程序下分析。

3  分析條件

3.1  分析曲線的標準樣品選取

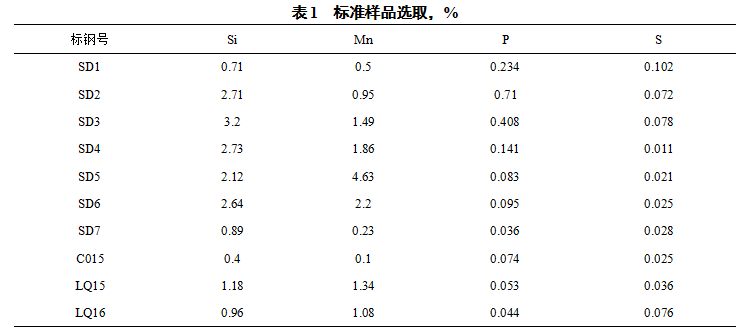

根據分析鐵水的生產實際，選用以下標準樣品作為曲線的回歸樣品，含量有一定梯度，可以滿足生產需要，其結果如表1。

選取的標準樣品含量范圍廣，可以覆蓋鐵水分析的檢測范圍，在條件上做好必要的保證。

3.2  繪制工作曲線

3.2.1  設置曲線的方法

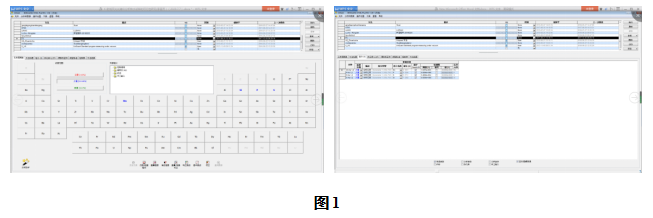

在操作設置畫面設置分析方法，如圖1。

本次試驗將方法命名為T(mén)S，在元素周期表上選取Si、Mn、P、S四個元素，確定每個元素的譜線、積分時間，排除了干擾元素，為下一步曲線建立提供必要條件。

3.2.2  利用表一選定的標樣設置曲線標樣

在系統設置界面選擇已經建立的方法，輸入10組標樣名稱和含量，作為標樣測試的依據。

3.2.3  用熒光光譜儀對選定的標樣進行測試

在系統分析界面選擇已定的方法和標樣進行系統能量掃描測試，測試完系統會自動保存各自信息。

3.2.4  曲線回歸、擬合曲線

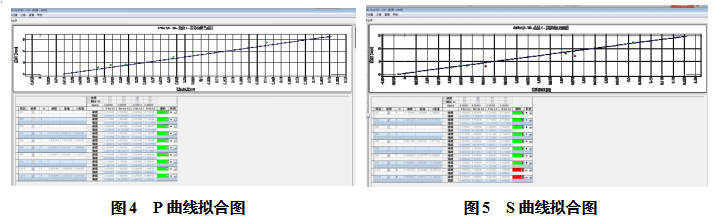

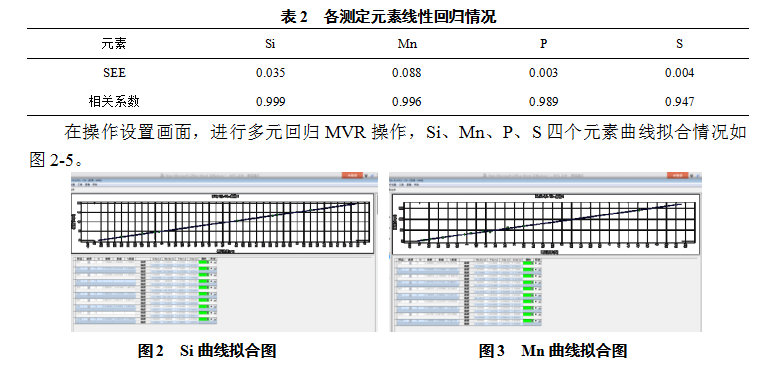

以測定的強度對標準樣品值進行各變量回歸，各元素的工作曲線都是一次線，曲線線性良好，回歸情況如表2。

由圖表可以看出， 繪制的工作曲線X射線強度與樣品中所含元素的質量百分含量的關系可以滿足生產要求，工作曲線的標準樣品值及強度漂移影響曲線精確度、曲線的檢出限及曲線上限都沒有問題。

4  影響因素

4.1  樣品因素和干擾因素的影響

熒光光譜儀對樣品進行分析時，如果待測元素的譜線和干擾元素的譜線重合，會使測得的強度擴大，影響分析的結果，本次實驗采取數學校正選取的都是一次線，對儀器的測量條件有目的的選取盡可能選用無干擾的譜線作為分析線，避免了干擾的產生。

4.2  樣品表面的影響

X射線熒光光譜儀衍射實驗的準確性和實驗得到的信息質量好與壞與樣品的制備有很大關系，因熒光光譜儀分析是一種表面分析方法，試樣表面的質量直接影響分析的準確度，現階段應用快銑機進行試樣磨制，特別注意了樣品表面的質量必須符合要求（要求樣品均勻、光潔、平整），磨完的試樣溫度不能高，否則會對分析結果和熒光光譜儀有一定的影響。另外樣品表面如果長期暴露在空氣中易產生氧化，XRF是表面分析方法的應用，因此磨制好滿足分析要求的試樣應盡快進行檢測，保證分析結果。

4.3  工作曲線的影響

工作曲線繪制的好壞直接影響分析的準確度，工作曲線就是樣品中含有元素的百分含量和元素X射線強度的關系曲線，從而通過曲線得出的元素含量濃度。

（1）繪制工作曲線時要考慮參與建線的標準樣品的條件要保持相同，此次選取的標準樣品具有充分的穩定性和均勻性，而且標準樣品的選取與生產樣有相同的冶煉過程和方法。

（2）工作曲線的建立要對生產元素含量全部覆蓋，此次曲線建立時對可能分析的含量范圍作了充分的預估，應用范圍全部落在曲線繪制線應用的標準樣品的濃度范圍內。

（3）定期對分析曲線進行標準確認，使用已知含量的標準樣品進行分析，結果偏差在國標允許的范圍內即為合格，如果超出允許差需要及時對曲線進行適當?shù)恼{(diào)整。

4.4  環境的影響

X熒光光譜儀在測量過程中，環境的溫濕度對結果的影響比較大，如果環境溫度有波動，那么結果存在明顯的波動性。配置空調的房間每四個小時就記錄溫濕度，以保證溫度在15-30℃、相對濕度＜80%的范圍內，這樣分析元素的準確性才會得到保證。

4.5  日常維護的影響

對熒光光譜儀要定期進行日常維護，保證進樣系統環境清潔，電源穩定，避免震動。當不進行樣品分析時，X光管電流電壓應降至最低，儀器保持恒溫。要定期觀察儀器的監控條件，尤其是氬鉀氣體的壓力，要保證儀器不要進入空氣，另外對熒光儀的樹脂和內部真空的維護也很必要，這樣分析結果的長期一致性才有保證。

4.6  銑樣機刀片的影響

鐵水試樣具有硬、脆的特性，在加工過程中對刀片的損耗比較大。在日常檢驗過程中應選取適合材質的刀片，并定期檢查刀片，避免因加工過程中出現異常損傷銑樣機。

5  結果與討論

5.1  精密度實驗

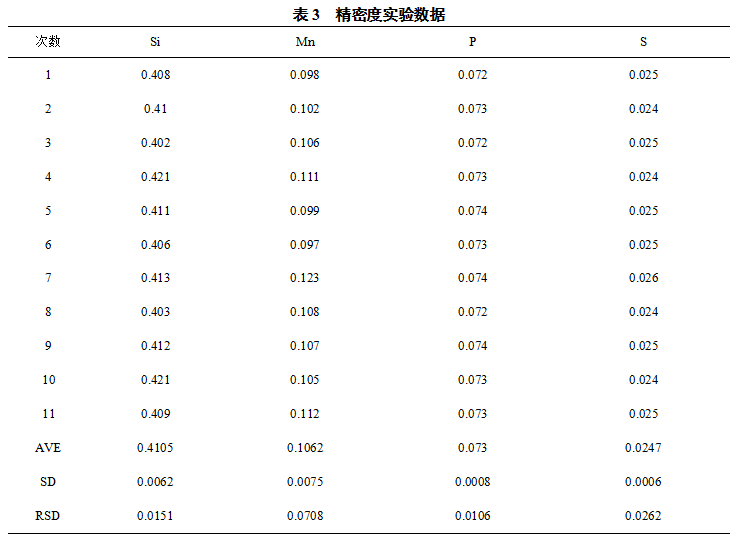

取一代表標樣進行精密度分析，情況如表3。

5.2  準確度實驗

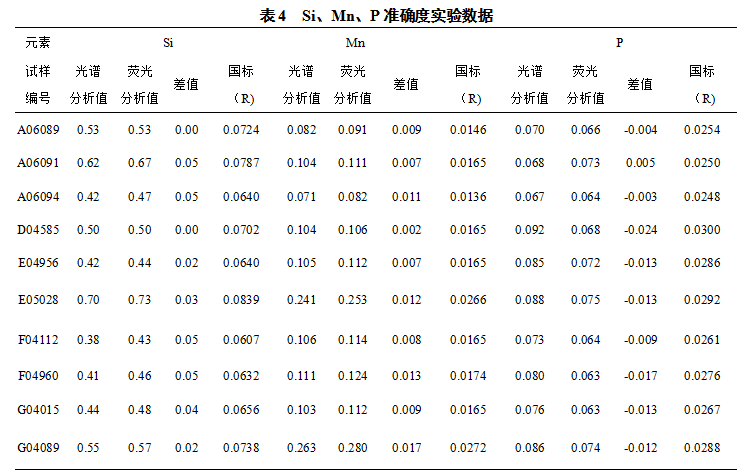

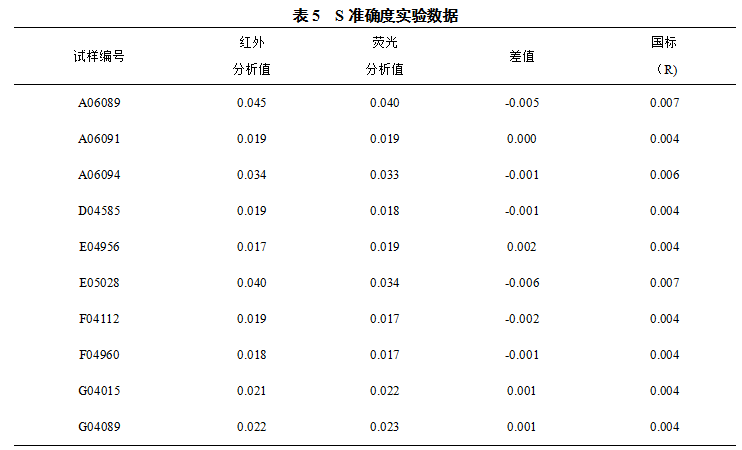

取10組生產試樣，Si、Mn、P數據與直讀光譜法比較，S與紅外法比較，進行準確度實驗，如表4、表5。

從以上精密度數據和準確度數據可以看出，儀器穩定性和制作的工作曲線線性良好，精密度數據和準確度數據滿足國家標準，可以用于生產使用。

6  結語

（1）運用熒光光譜儀測定鐵水試樣，具有分析速度快、元素多、準確度好等優點，可以滿足國標的要求，為煉鋼廠快速生產提供保障。

（2）現階段采用砸制桿和磨制球拍的兩種方法進行制樣，后進行相應的元素分析；熒光光譜儀采用一種方法進行制樣、分析，可以簡化流程。

（3）因鐵水試樣均勻性不好，光譜儀分析波動比較大，而熒光儀分析可以減少因樣品內部結構不同而引起的偏差，分析重現性好，符合國標重現性要求。

（4）在對樣品深度磨制后，有的樣品仍存在裂紋等缺陷，對熒光分析有影響，需要煉鋼廠對取樣要求進一步提高。

7  參考文獻

[1]  ARL-9900熒光光譜儀操作說明書.
