元婷婷  薛忠林  賀敏敏

（寶武集團八鋼公司煉鐵分公司）

摘  要  本文基于武漢科技大學對鐵焦研究成果的實驗基礎，通過與歐冶爐生產過程中焦炭質量及生產實績對比，提出鐵焦用于歐冶爐生產的可行性分析，為歐冶爐提高生產效率及降低能耗提出生產指導建議。

關鍵詞  鐵焦  歐冶爐  生產  可行性

關于鐵焦的研究國內外已有一些報道。早在20世紀50年代，朝鮮就在焦?fàn)t中生產了鐵焦并在高爐上應用。2012年5～6月日本JFE 公司采用壓塊-豎爐法在30t/d的中試廠累計生產2500t鐵焦,在千葉廠5153m3 高爐上進行了長達百天的冶煉試驗,試驗過程操作穩定,高爐燃料比降低。國內武漢科技大學實驗室制備鐵焦上做了相關的研究，并對鐵焦的相關數據進行相關性分析，得到一定的實驗室基礎實驗數據。

目前國內尚未報道關于高爐或COREX爐應用鐵焦進行生產的試驗,而對與COREX爐或八鋼歐冶爐來講，鐵焦用于歐冶爐，一方面可以提高入爐鐵料的金屬化率,減少氣化爐直接還原耗碳。另一方面為實現鋼鐵企業節能減排,努力發展歐冶爐綠色煉鐵工藝，大力減少CO2 、粉塵顆粒物等大氣污染物的排放，達到城市與鋼廠共容的目標。歐冶爐加入鐵焦，可降低噸鐵礦耗、在保持燒結單耗的前提下降低噸鐵球團單耗，降低歐冶爐噸鐵成本。為此，本文研究通過在試驗研究的基礎上，與歐冶爐生產實績數據比對，試圖找到用焦?fàn)t法煉制適合歐冶爐冶煉的鐵焦的工藝方案,為鐵焦在歐冶爐實際生產中的使用提供理論依據。

1  鐵焦的制備實驗

1.1  鐵焦制備的配合煤及鐵精粉性質

煉焦用煤為武漢平煤武鋼聯合焦化公司的配合煤,其性質如表1所示。煤樣用雙輥破碎機粉碎,然后過3mm 篩。

煉焦配煤中添加的3種鐵精粉分別為加拿大精礦粉、澳大利亞FMG粉和鄂西高磷鐵精粉(以下分別簡稱為加礦、澳礦和鄂西礦),化學成分如表2所示。3種礦粉中,加礦因本身粒度較細而不作處理，鄂西礦和澳礦均先壓碎后過0.2mm篩。加入配煤中的3種礦粉粒度分布為澳礦粒度<鄂西礦粒度<加礦粒度；澳礦粒度分布范圍窄,小于0.074mm 的顆粒粒度分布達69.52%；加礦顆粒相對較粗,0.15～0.56mm 范圍內的顆粒占72.84%；鄂西礦在0.045～0.1mm 范圍內的顆粒占66.91%。

1.2  實驗室制備鐵焦的操作流程

煉焦試驗在5kg實驗室焦?fàn)t中進行,焦?fàn)t的加熱元件為硅碳棒。將配合煤粉和3種鐵精粉分別按一定比率加水混勻后放入鐵箱(水分控制在10%),用搗固錘搗打鐵箱中的煤至其堆密度為1.1kg/m3。當爐墻溫度升至800 ℃時,將鐵箱送至焦?fàn)t中,焦餅中心溫度達到950 ℃后,保持90min后出焦。出爐的焦炭采用濕法熄焦后備用。

1.3  實驗室制備鐵焦的化學成分

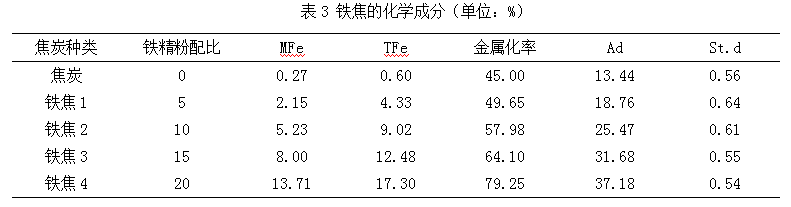

根據添加鐵精粉比例的不同,將所得焦炭分別命名為焦炭(未加鐵精粉)、鐵焦1～鐵焦4(添加加礦),其化學成分如表3所示。在煉焦過程中,鐵精粉中的鐵氧化物大部分會還原成金屬鐵,這是使用鐵焦可提高爐反應效率和降低燃料消耗的原因之一。由表3可知,本試驗中添加20%礦粉所制鐵焦4的還原率最高,金屬化率可達79.25%。

1.4  實驗室制備鐵焦的顯微強度

相關實驗表明鐵焦的顯微強度與焦炭無明顯差別,添加加礦對焦炭氣孔壁的強度沒有影響。配煤中添加鐵精粉,所得焦炭的真、假相對密度均增加,這是因?yàn)榻固恐薪饘勹F與焦質緊密結合,使得焦炭更加致密,且鐵比炭質材料密度大造成鐵焦的相對密度較正常冶金焦大。與焦炭相比,添加鐵精粉制得鐵焦的氣孔率與鐵精粉的平均粒度有關。平均粒度相對較大,影響其與液相產物的接觸狀態,從而降低了煤料間結合的緊密程度,導致所煉鐵焦的氣孔率增大,而鐵精粉的平均粒度相對較小,有可能在煉焦過程中被液相組分所包覆而參與形成氣孔壁,對焦炭的氣孔率影響??；另一方面金屬鐵具有較好的遷移性,可填充焦炭的氣孔,最終導致焦炭的氣孔率降低。

1.5 實驗室制備鐵焦的冷強度與熱強度變化

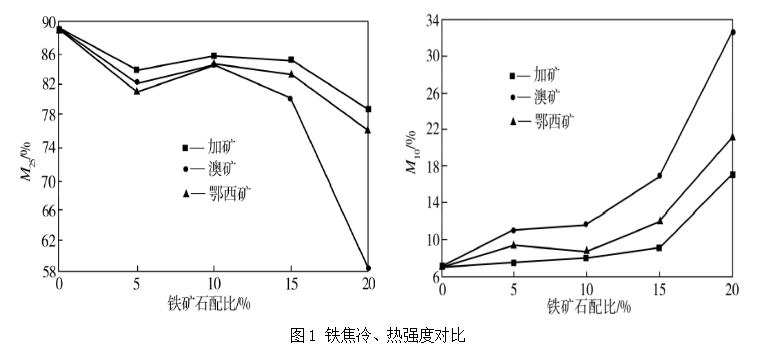

與焦炭相比,鐵焦的抗碎強度M25減小,耐磨強度M10增大。當鐵礦配比由15%增加到20%時,M25陡然下降,M10陡然升高,焦炭冷強度明顯變差,這可能是因?yàn)殍F精粉的存在使得煤顆粒的膨脹性下降,導致煤顆粒間的結合能力變?nèi)?從而使焦炭強度變差。鐵焦3與焦炭相比,M25從89.17%降至85.07%,M10從7.17%增至9.13%,表明添加15%加礦對焦炭的冷強度削弱不多,還足夠滿足其作為冶金爐入爐焦炭使用。與添加澳礦和鄂西礦相比,添加加礦所制鐵焦的冷態強度最好,主要原因可能是因?yàn)榧拥V的含鐵品位最高、脈石含量最低(見表2),帶入配煤中的惰性物質最少。試驗中還發現鐵焦冷強度與所添加鐵精粉的粒度組成有關。試驗所用澳礦和鄂西礦的品位相差不大,但因澳礦的粒度范圍窄而平均粒度較細,帶入的脈石易富集在小粒級的煤料顆粒之中,對煤的黏結性起破壞作用,故添加澳礦所制鐵焦的冷強度較差。（具體相關性趨勢如圖1所示）

1.6  實驗室制備鐵焦的氣化反應性能分析

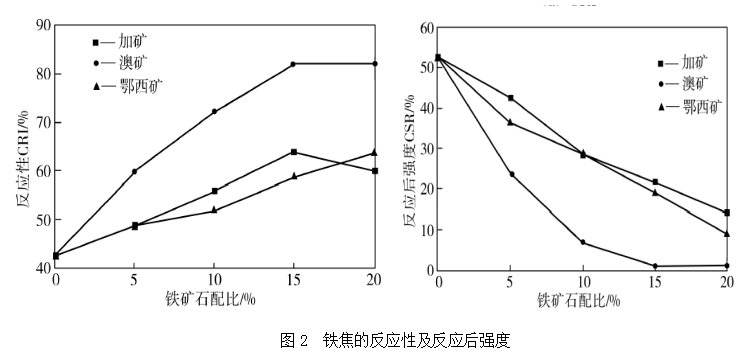

鐵焦的反應性及反應后強度隨配煤中鐵精粉添加量的變化情況。隨著鐵精粉添加量的增加,當添加量不超過15%時,所制鐵焦的反應性增強而反應后強度減小,但當添加量超過15%后,添加澳礦和加礦所制鐵焦的反應性不再增強。另外，即使鐵焦的熱強度稍差于歐冶焦實際焦炭,鐵焦也可以作為目前供應量不足的焦丁的補充,可以采用和鐵精粉混裝入爐的方式加以利用,充分發揮其反應性高的優勢。（具體相關性趨勢如圖2所示）

2  八鋼制備鐵焦的質量預測

2.1  八鋼制備鐵焦的配合煤性質選擇

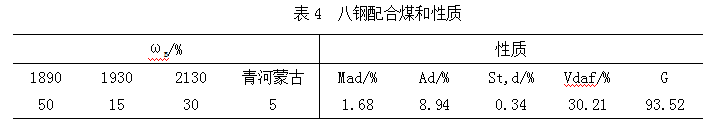

根據武漢科技大學實驗室制備鐵焦的配合煤性質分析結論，八鋼制備鐵焦用配合煤可根據八鋼自有煤種進行配煤結構調整。為保證成品鐵焦轉股強度，可選用32-36小時結焦時間，配合煤中配加5%清河蒙古煤作為主焦煤，其他煤種由自產氣肥煤代替保證粘結指數，按照煤耗1.408計算，配煤成本為709元，成本略高于新區焦化冶金焦配煤成本。

2.2 八鋼制備鐵焦用鐵精粉性質

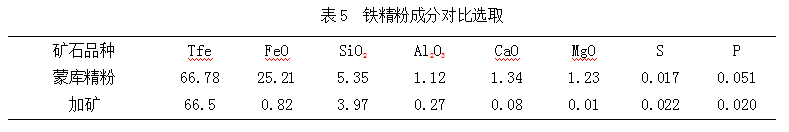

通過實驗室用鐵精粉的粒度分布、化學成分分析及對制備的鐵焦冷、熱強度、反應性及反應后強度對比，可優選加礦精粉。八鋼蒙庫精粉粒度分布及成分對比與加礦相類似，因此八鋼制備鐵焦優選蒙庫精粉。八鋼蒙庫精粉化學成分對比如表5所示：

2.3  八鋼制備鐵焦工藝流程

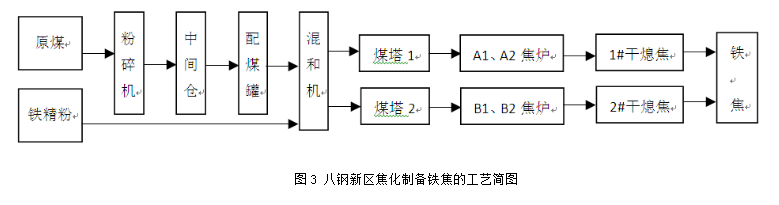

根據八鋼焦化廠煉焦工藝流程，制備鐵焦分為先破碎、備煤、鐵精粉。配合煤按照現場實際情況經過翻車機加入至圓形倉，通過取料機皮帶輸送至預粉碎機室，預粉碎后送入中間倉，中間倉后經膠帶輸送機送入二級粉碎機進行二次粉碎，達到指標要求后送入相應配煤槽。鐵精粉利用原三地坑進入配煤罐。根據配合煤與鐵精粉試驗配比計劃，單種煤或鐵精粉通過配煤槽下設置的圓盤給料機給料到電子配料皮帶秤，經膠帶輸送機將配合煤送入焦?fàn)t煤塔。整體系統由原煤的初破碎、兩級粉碎系統、配煤及自動配煤系統、煤塔頂層布料系統、煤制樣室以及相應的帶式輸送機通廊和轉運站組成，如圖3所示。

2.4 八鋼制備鐵焦質量預測

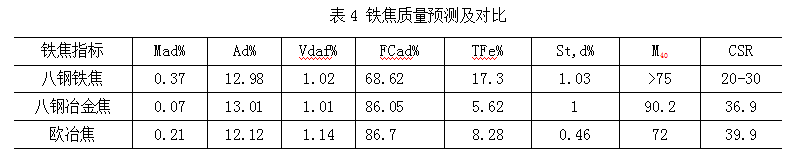

根據八鋼2014-2015年新區焦化全疆內煤煉焦工業生產實踐數據可知：全疆內煤煉焦過程可通過延長結焦時間至36小時和干熄焦工藝配合，可保證冶金焦M40大于89%，并且高爐生產順行穩定，煉鐵成本進一步降低。通過實驗室加礦精粉與八鋼蒙庫鐵精粉成分對比、實驗室配合煤與八鋼現階段配合煤的質量成分對比，結合實驗室實驗結論，可推測八鋼制備鐵焦中配加20%蒙庫精粉可制得鐵焦成分與新區冶金焦和歐冶焦對比如表6所示。

3 八鋼歐冶爐配加鐵焦的可行性分析

3.1 燃料特性結構拓展

八鋼歐冶爐具有靈活的上料系統，燃料經過煤線系統裝入氣化爐，鐵料及輔料通過礦線系統裝入豎爐。氣化爐用冶金焦質量要求如表7所示，體積占約為35%。2017年生產中，歐冶爐煤線配加橡膠塊、塊煤、沫煤、弱粘煤、等16種燃料的工業試驗，通過分析歐冶爐工廠運行參數，且取得大量工業試驗數據。

3.2 歐冶爐原料結構拓展

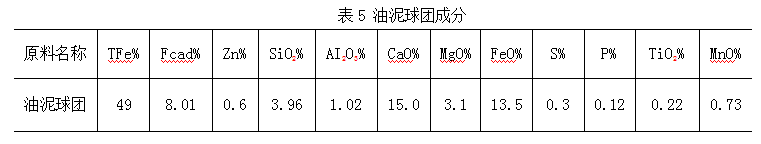

2015年試生產中，氣化爐配加少量的污泥球團，試驗消納廠內一般廢棄物，冶煉參數平穩。2017年總結數據、完善工藝，實現清潔生產的目標，氣化爐配加廠內廢油混合污泥制成的油泥球團，拓展歐冶爐原料結構多樣化。其成分如下：

試驗過程從生產數據統計分析，油泥球團配加20 -30 kg/t.HM左右。實際油泥球團配加后并不影響冷煤氣質量。對豎爐壓差、拱頂溫度、風口氧氣單耗等無影響。油泥球團配加穩定后，原料礦耗由正常生產時的平均1660kg/t,降至后期1630 kg/t，礦耗降低1.8%，從油泥球團含鐵49%分析，其基本可替代部分燒結礦，使用效果看，基本與分析一致。

3.3 歐冶爐用鐵焦的理論可行性分析

使用高反應性焦炭可提高爐內還原效率并降低能源消耗,這是由于高反應性焦炭能在較低的溫度下開始?xì)饣?從而降低高爐熱儲備區溫度,使浮氏體還原反應的平衡點向氣體利用率較高的一側移動,提高煤氣中CO2 組分的平衡濃度,這樣就增大了氣體中的實際CO2 濃度與還原反應平衡CO2 濃度的差值,導致FeO 氣相還原的驅動力增強,進而提高了爐內冶煉的反應效率。在煉焦過程中，鐵礦粉中的鐵氧化物大部分還原成金屬鐵，這是使用鐵焦可提高高爐反應效率和降低燃料消耗的主要原因之一。

鐵焦具有金屬化率高、含碳高、且在氣化爐高溫裂解后，燃燒產生的CO與Fe接觸反應，具有還原歷程短的特點，可降低豎爐礦耗、提升金屬化率、降低焦比、降低風口氧氣單耗、對歐冶爐降[Si]有利，節約成本，提高歐冶爐競爭力。結合歐冶爐燃料結構特性、鐵焦的工業試驗理化性能，以歐冶爐配加油泥球團、污泥球團、含鋅污泥、橡膠塊等危險廢棄物的環保實驗數據為支撐點，歐冶爐配加鐵焦，可代替相同體積的燃料與原料，減輕裝料系統負荷，增加產量，具有可行性。

3.4 鐵焦用于開爐替代粒鋼的原料結構分析

2015年開爐實績粒鋼比例90%，球團比例10%，焦炭體積50%，第三段料粒鋼比例降至70%，焦炭體積比降至40%。2017年開爐豎爐裝填料底部為100%的粒鋼，焦炭體積比為50%，豎爐填充使用的焦炭為焦丁。開爐用的粒鋼（單價1900元/噸）堆密度高、粒度不均勻且有片狀存在，容易造成DRI螺旋本體卡堵和DRI螺旋排料率與風口實際排料率不符，影響爐熱發展方向，對開爐初期爐況調整造成一定的波動。鐵焦的物理形態類似焦炭，強度略低于冶金焦，在開爐、豎爐清空后的填料、單氣化爐生產時可配加比例鐵焦置換部分粒鋼，一方面減輕爐況負荷，另一方面可縮短豎爐引煤氣時間歷程，參考2015年和2017年單氣化爐生產初期的燃料比1200kg/t.HM，僅用3天時間降到900 kg/t.HM，也充分考慮豎爐金屬化率的重要性，提前發揮豎爐預熱和間接還原的工作職能，提高金屬化率，為降[Si]做基礎準備。

3.5 八鋼配加鐵焦試驗的爐況參數指標預測

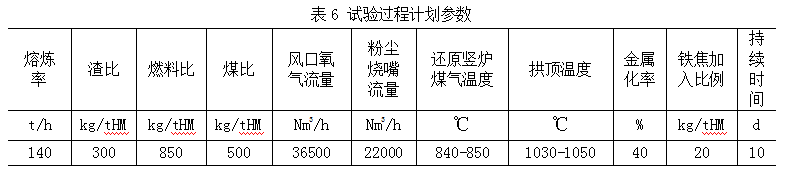

開展工業試驗前的基本爐況如下：熔煉率140t/h，渣比300kg/tHM，燃料比850kg/tHM，包括100kg/tHM焦丁，200kg/tHM南疆焦，50kg/tHM歐冶焦，500kg/tHM煤沫。風口氧氣流量36500Nm3/h，粉塵燒嘴流量22000Nm3/h，還原豎爐煤氣溫度850-860℃，拱頂溫度實際在1030-1050℃之間，頂煤氣流量220000Nm3/h，頂煤氣單耗950Nm3/t-ORE，豎爐爐料金屬化率約40%。試驗過程如下；

鐵焦用于歐冶爐工業試驗可將鐵焦通過焦炭地坑上至礦煤槽7B料倉，由煤線配加進氣化爐。

試驗過程中收集和統計以下數據：豎爐煤氣含塵量、冷煤氣洗滌污泥量、拱頂溫度、粉塵燒嘴氧量、豎爐壓差、風口環管壓力、礦耗等，并及時根據爐溫變化進行調劑。

3.6 配加鐵焦對歐冶爐噸鐵成本的影響分析

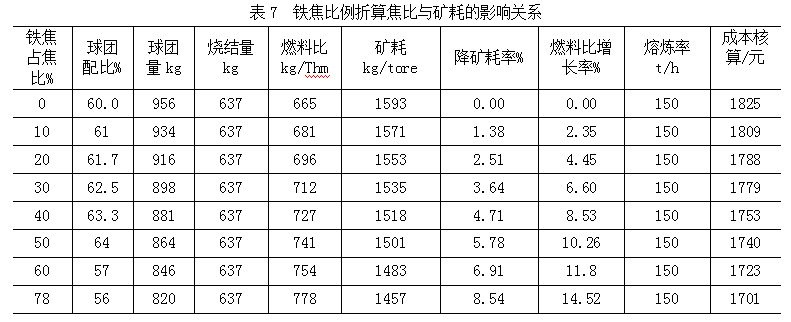

通過對鐵焦配加入歐冶爐物料平衡及熱量平衡計算，并將計算數據代入歐冶爐配料模型核算，鐵焦比例折合焦比（歐冶焦）數據分析，歐冶鐵焦配加40%時，歐冶焦全部替換為鐵焦，冶金焦比例維持不變。配比渣系符合生產實績，且礦耗降低4.71%，燒結量不變，降低球團量配比，折合噸鐵可降低64.4元。歐冶鐵焦配加78%時，冶金焦負荷150kg/t.hm維持基礎爐況，可滿足氣化爐用焦量，達到最經濟配比，噸鐵可降低124元。

4  結論

通過實驗室制備鐵焦的數據分析，結合八鋼焦化生產設備工藝技術流程，根據現有基礎設備條件，八鋼具備生產鐵焦的可行性。

（1）鐵焦的冷態強度比未添加鐵精粉所制焦炭的冷態強度差。與添加澳礦和鄂西礦相比,添加加礦所制焦的冷態強度最優,且配比以15%為宜,超過15%,其冷態強度明顯惡化，配加精粉20%制得鐵焦強度可滿足現歐冶爐生產需求。

（2）結合實驗室用配合煤和礦的物理形態、化學分析，確定八鋼制鐵焦的配煤結構比例，選擇配加蒙庫鐵精粉。八鋼可利用現有制備干熄焦裝置制備鐵焦，蒙庫鐵精粉配加15-20%可配得理想鐵焦成分。

（3）歐冶爐配加鐵焦，可代替相同體積的燃料與原料，減輕裝料系統負荷，增加產量，配加鐵焦40%時，歐冶焦全部被置換，配比78%時，金焦負荷150kg/t.hm，礦耗降低8.54%，達到最經濟配比，噸鐵可降低124元。

（4）鐵焦具有金屬化率高、固定炭高的性能，可代替粒鋼用于歐冶爐長周期檢修后開爐、豎爐清空等恢復爐況。

（5）鐵焦可拓展應用于礦熱爐制備鐵合金等工業化生產實踐。
