武會卿  王宜利  劉代文

（1.山西建邦集團，山西臨汾，041000；2.中鋼石家莊設計院，河北石家莊，050000）

摘  要  為實現低成本煉鐵及降低改造投資目的，T鋼高爐使用原設計的配套公輔設施原地進行擴容大修。大修后的高爐采用了較小的爐腹角和爐身角，更大的Vu/A、D/d和d1/D。實踐證明，這次擴容改造初步達到了高產低耗，取得了較好的經濟指標。

關鍵詞  薄壁高爐  擴容  爐腹角  經濟指標

1  前言

在高爐升級改造中，利用原有的配套公輔設施原地進行擴容的案例逐年增多[1-5]，很多是厚壁改薄壁[6-7]，爐殼全部利舊或者修改局部爐殼達到增加爐容和修改爐型的目的，原有薄壁高爐因?yàn)閿U(kuò)容空間不大或者需要整體更換爐殼和耐材，費用過高，而且擴容改造案例很少[8-9]。國內T鋼鐵公司為了解決公司鐵鋼產能匹配問題，對原有薄壁有效容積1300m3高爐利用中修機會成功的在爐缸不大改動的情況下，創新性的進行擴容至1598m3的經濟爐型，充分挖掘現有公輔設施能力，提產降耗。

2  高爐改造成功案例分析

高爐改造在設計和施工中屬于難度比較大的工作，其中厚壁高爐改造薄壁高爐難度要小一些，案例也很多，可以充分利用原有爐殼、配套公輔設施。國內某鋼鐵公司成功改造十多座高爐都很成功，但薄壁高爐擴容改造難度更大，限制環節更多，爐殼利舊擴容空間不大。不利舊要考慮高爐本體框架空間，熱風圍管和爐殼距離限制，送風系統是否能利舊等等許多因素，這些工作都需要認真細致的去研究。

筆者調研日鋼改造后的高爐生產指標都很優秀，總體改造思路是擴大爐腰和爐喉直徑，達到高爐擴容的目的。擴大爐腰直徑使得爐腹角變小，這在高爐改造或者新建高爐中是不多見的，日鋼的爐型重大改革是突破傳統高爐爐型的理念，取得了較好的效果。

1）厚壁高爐改造成薄壁，有一定的改造空間，可以最大化的利用原有設備，包括爐頂設備，爐殼等，容積增加率都比較高，一般在18%—47%的增加率，改造后高爐絕對產量都提升幅度較大，

2）改造后爐頂溫度下降幅度大，必要時控制氧氣使用量提高頂溫。改造后的高爐燃料比都下降，這些結果都是爐腰、爐喉直徑加大，煤氣在爐內停留時間延長，煤氣流速降低，煤氣熱能、化學能利用好的原因。

3）同樣的原料條件，爐況抵抗能力明顯提高，因?yàn)橐睙拸?qiáng)度比較低，煤氣流速低，絕對產量雖然提高了，但是利用系數沒有提高，甚至有些降低。

4）經過調研，新1#和新2#爐腹角最小，71.5°，高爐投產后，氣流控制難度大，崩滑料比較多，爐況穩定性差，1年后才逐步調整順利。期間風口小套由400mm的調整到320mm，才逐步穩定住了爐況。其他高爐爐腹角73.61°~74.05°，相對好操作一些。日鋼經驗是爐腹角73°為好。

5）爐腹角變小對于煤氣流一次分布影響較大，日鋼高爐操作思路隨著爐型的改變也在發生改變，最主要的變化是下部調劑中應用了等效爐腹角的概念，并且細化成（修正爐腹角—內型角度）和（修正爐腹角—冷卻壁角度）兩部分。

3  3#高爐改造前后爐型對比分析

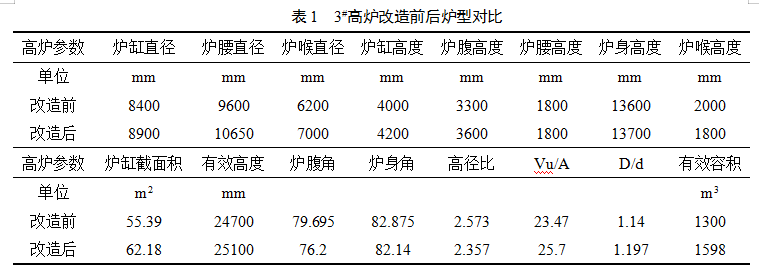

T鋼鐵公司3#高爐屬于薄壁高爐擴容案例，在行業內還沒有可以借鑒的案例，屬特殊情況。在對高爐配套利舊和擴容潛力進行了細致的研究后，發現難度遠超過新設計高爐，最終設計方案出爐歷時8個月，經歷了多次的論證。最后的爐型方案如表1所示。

1）爐缸

爐缸作為煤氣發源地，高爐熱量來源和渣鐵反應池。爐缸直徑的大小直接影響高爐生產，確定合適的爐缸直徑十分重要。過大將導致爐腹角過大，邊緣氣流過分發展，過小限制焦炭的燃燒，影響產量的提高。爐缸直徑可以根據關系式：d=1.13(IVu/Ja)1/2確定。本次大修就是要充分挖掘高爐的潛力，首要是提產，所以直徑由8400mm擴充為8900mm。

2）爐腹

爐腹的結構尺寸是爐腹高度h2和爐腹角α。爐腹過高易造成難行和懸料；爐腹過低則減弱爐腹的作用。一般可由下式計算：h2=(D-d)tgα/2,

其中的α《高爐設計-煉鐵工藝設計理論與實踐》中參考值為75°～78°，而《高爐煉鐵生產技術手冊》中參考值為80°～83°，過大不利于煤氣分布并破壞穩定的渣皮保護層，過小則增大對爐料下降的阻力，不利于高爐順行，根據日鋼的經驗值與前人的總結此次大修方案爐腹角大幅縮小為76.2°。

3）爐腰

在爐型結構上，爐腰起著承上啟下的作用，同時可以調節爐容。爐腰直徑D與爐缸直徑d和爐腹角α、爐腹高度h2以及爐身角β、爐身高度h4等爐型主要參數有密切的幾何關系，并決定了爐型的上下部結構特點。爐腰處是冶煉的軟熔帶，透氣性變差，爐腰的存在擴大了該部位的橫向空間，改善了透氣條件。根據經驗，一方面適當增加爐腰直徑可以改善高爐透氣性。另一方面適當增大爐腰直徑可以使煤氣停留時間延長，提高煤氣利用率。所以本次大修擴大了爐腰直徑，由9600mm變?yōu)?0650mm。從而使?fàn)t型適當“矮胖”，減小爐料下降阻力同時降低煤氣流流速。

4）爐身

爐身角對高爐煤氣流的合理分布和爐料順行影響較大。爐身角小，有利于爐料下降，但易發展邊緣氣流，過小時會導致邊緣煤氣流過分發展，使焦比升高。爐身角大，有利于抑制邊緣煤氣流，但不利于爐料下降，對高爐順行不利。同時也要適應高爐容積，一般大高爐由于徑向尺寸大，所以徑向膨脹量也大，要求β小些。

爐身高度h4占高爐有效高度的50%~60%，保障煤氣與爐料之間傳熱和傳質過程的進行，一般由下式計算：h4=(D?d1)/2tgβ，根據經驗值β一般為82°～85°。本次大修爐身角也適當縮小，從而保證爐況順行。

5）爐喉

爐喉呈圓柱形，作用是承接爐料，穩定料面，保證爐料合理分布，并決定了高爐爐型的上部結構特點。d1過小會增加爐塵吹出量和煤氣阻力；反之會使粉塵大量留于爐內，同時因煤氣動能不足，不能充分發揮氣流對爐料的疏松作用，使高爐上部易產生難行和懸料。故應有一合適的d1，一般由比值d1/D確定d1。

4  開爐后生產指標對比分析

爐型雖然不能改變冶煉過程的本質，但作為一個外部條件，對高爐冶煉過程有著重要影響。爐型設計的總原則是合理確定爐型各部分尺寸之間的比例。這是因?yàn)闋t型各部分尺寸之間的比例關系是相互影響，相互制約的。并且這些比例關系中的合適比值，是長期高爐生產實踐的經驗總結。

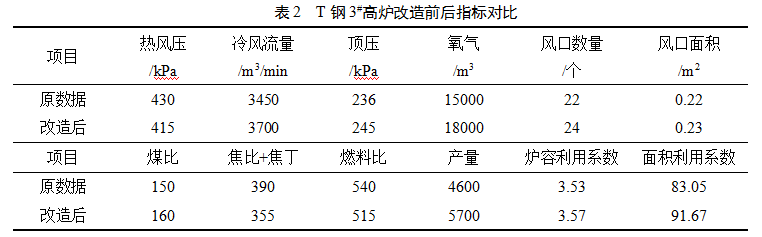

在原料條件、原有的設備等情況變化不大的情況下，此次高爐開爐后的三個月指標有很大的提高，產量、燃料比都達到了比較理想的指標，初步達到了大修前設想的結果，其對比結果如表2所示。

筆者認為這跟爐缸直徑的擴大，高爐爐腰、爐喉橫向尺寸和高爐橫向截面積的增加有很大關系，一方面，降低了爐內煤氣流速，降低了壓差，有利于高爐順行和強化冶煉。另一方面，保證了足夠的煤氣爐內停留時間，以改善煤氣利用率。具體討論如下：

1）Hu/D

此值是表征高爐“矮胖”程度的。通過表1可以看到改造前高徑比為2.573改造后為2.357，高徑比減少這有助于減小煤氣流通過料柱的阻力損失，利于高爐順行。

2）Vu/A

本次大修高爐Vu/A設計上主要通過經濟爐型設計保障煤氣在爐內合理停留時間提高煤氣利用，即能夠滿足煤氣與爐料間熱交換與還原反應的需求，還要避免煤氣停留時間過長造成爐容浪費。根據表1數據Vu/A由原來的23.47增大為25.7，根據煤氣停留時間公式τ=42.23Vu/A*1/χBG*Pm，設計中，提高Vu/A能夠延長τ，提高煤氣利用率。

3）爐身角β

根據前人的經驗，爐身角小有利于發展邊緣氣流，可改善下料條件，以適應料柱變相膨脹量大的要求。本次大修爐身角由82.875°變?yōu)?2.14°，有助于減小料柱對氣流的阻損，利于高爐的順行，而且為高爐的強化操作創造了有利條件。

4）爐腹角α

爐腹角是描述爐腹形狀的主要參數，也是確定高爐下部尺寸的重要依據。爐腹角對下部煤氣流分布影響較大，爐腹角過大不符合煤氣流速控制規律，影響高爐下部透氣性和軟熔帶穩定，容易導致爐腰“結厚”。當爐缸面積確定之后，擴大高爐爐喉、爐腰尺寸，一方面可以提高Vu/A，保證足夠的煤氣爐內停留時間，以改善煤氣利用率。另一方面，上部橫向截面積的增加，降低了爐內煤氣流速，可大幅度降低爐內壓差，有利于高爐順行和強化冶煉。爐腹角由79.695°變?yōu)?6.2°，從而更加適應了現在高爐矮胖型的趨勢，提高高爐順行能力，同時提高煤氣停留時間。

5）D/d

D/d與爐腹角α緊密聯系，是表征下部形狀和尺寸的另一個主要參數，設計時，應一并統籌考慮確定。當爐腰直徑與爐缸直徑之比為1.2時，總壓差最小。隨著爐腰直徑與爐缸直徑之比的增大，高爐下部壓差減小，而高爐上部壓差則變大，且增大的幅度大于下部壓差減小的幅度，因此總壓差升高。本次大修比值由1.14變?yōu)?.197，更接近理想的比值。

5  結論

此次大修初步達到了提高產量，降低消耗，充分挖掘配套潛力，提高效益的擴容改造的初衷。為實現低成本煉鐵以及實現節約改造投資目的，T鋼3#高爐利用原有的配套公輔設施原地進行擴容中修。該爐型采用更低的高徑比Hu/D和較小的爐腹角和爐身角，更大的Vu/A、D/d、d1/d，達到了高爐設計推薦的薄壁高爐內型尺寸范圍，該爐型滿足了靈活選擇爐料結構并能實現較差原燃料條件下的高產低耗，使薄壁“經濟”爐型高爐取得了傳統爐型無法達到的指標。
