摘  要   南鋼1號、2號高爐壽命已分別接近14年和12年，2016年2座高爐出現爐缸側壁溫度大幅升高，嚴重的冷卻壁漏水、小套燒損等，影響安全生產。通過采取優化操作管理、治理冷卻壁漏水及小套燒損、完善護爐長壽預警體系等一系列措施，避免了高爐中修更換冷卻壁，實現了高效長壽生產。2018年1-3月1號高爐平均利用系數達到2.57,2017年10月2號高爐利用系數達到歷史最高水平2.57。

關鍵詞   高爐   高效   長壽   炭磚   冷卻壁   風口

南鋼第一煉鐵廠1號高爐(2000m3)、2號高爐(2550m3)分別于2004年6月、2006年8月投產，至今已分別安全運行14年、12年，期間未進行過中修或停爐噴補造襯，其中1號高爐預計至大修時單位爐容產鐵量將達到11600t/m3，步入國內同級別高爐長壽行列。然而，2016年2座高爐出現爐缸側壁溫度曾大幅升高，采取了一系列長壽技術及措施，保證了高爐安全生產。

1   爐役后期生產面臨的主要問題

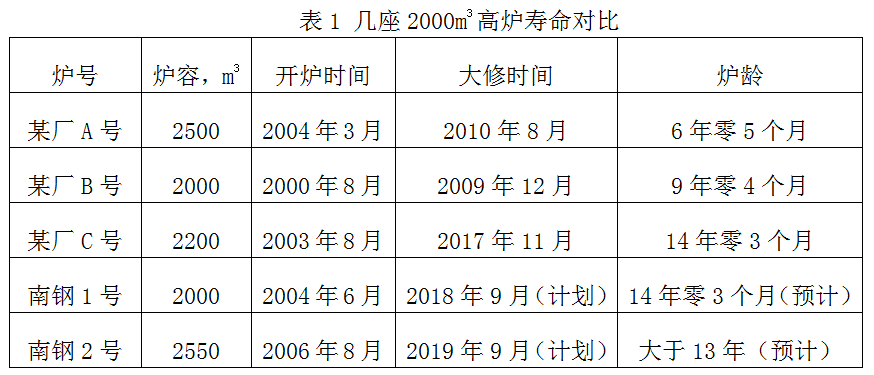

南鋼1號、2號高爐在爐底爐缸靠近冷卻壁側環砌UCAR熱壓小塊炭磚NMA，爐底水冷封板上滿鋪1層400mm厚的石墨磚，其上滿鋪5層400mm厚的半石墨焙燒炭磚，再往上為2層400mm厚的陶瓷墊，采用全冷卻壁的薄壁爐體結構及軟水密閉循環冷卻系統。這2座高爐投產后運行狀態良好，壽命在同級別高爐中處于較好水平(見表1)。

但從2016年開始，這2座高爐相繼出現爐缸側壁溫度大幅升高:1號高爐爐缸側壁某點溫度由150℃升至260℃，爐底某點溫度由320℃升至500℃以上，2017年初又進一步升至590℃;2號高爐爐缸側壁炭磚溫度陡升至最高340℃。高爐冷卻壁大量漏水，鐵口噴濺厲害，風口小套頻繁燒損，安全生產受到威脅，高爐產能受到制約，2016年1號、2號高爐利用系數分別為2.30、2.26，鐵水產量難以滿足煉鋼需求。

2  高效長壽生產措施

2.1  優化操作管理

穩定順行是高爐高效長壽的基礎，為此，不斷摸索優化爐役后期高爐的操作管理，以保證活躍的爐缸和合理的煤氣流分布。

(1)重視焦炭和燒結礦質量。保證原燃料質量是高爐穩定順行和改善料柱透氣透液性的基礎。焦炭的冷態、熱態性能是決定料柱性能的關鍵，一鐵廠所用焦炭約60％為自產焦，40％為3～5種外購焦，時常會有質量波動。為此，加強焦炭性能檢測，做到冷強度每日檢測，熱性能每周2次檢測，一旦發現質量異常及時預警高爐進行保守操作，同時督促上道工序盡快整改。燒結礦質量影響上部料柱透氣性及煤氣流分布，因此，對轉鼓指數做到每日檢測，低溫還原粉化性能、還原性、熔滴性能做到每堆料2次檢測，同樣地，一且發現質量異常，及時對燒結工序反饋并要求整改。

(2)優化高爐操作制度。①優化送風制度，提高鼓風動能，改善煤氣流初始分布，活躍爐缸、減少環流。高爐鼓風動能不足，會導致爐缸不活躍，風壓波動大，易出現管道和崩懸料等失常爐況，從而易導致風口頻緊燒損，增大休風率，且惡化爐缸狀態，影響媒氣初始分布及高爐長壽。1號高爐設有26個風口，通過縮小風口面積、增加9個長風口(風口長度由580mm增至650mm)，將其鼓風動能由95kJ/s提高到105kJ/s。②定期更換上翹的風口，促進回旋區向中心推移、穩定渣皮、吹透中心。③保證充足的渣鐵物理熱和良好的爐缸狀態。在目前的原燃料質量條件下，1號高爐長期保持1150℃左右的風溫、2.5％~3.5％的富氧率，配合140kg/t左右的煤比，維持約2150℃左右的風口理論燃燒溫度，鐵水溫度保持在1500±10℃?？紤]到爐役后期，提高其鐵水[Si]至0.5％~0.6％，控制爐渣二元堿度在1.20~1.24，渣中(Al203+TiO2 )＜17.5％。④調整布料制度，保持3.5～5圓的中心焦，適當發展中心氣流，穩定邊沿氣流，降低高爐冷卻壁熱負荷。⑤加強爐前出渣鐵管理。保證炮泥質量，保持合理的鐵口深度，穩定出鐵時間。⑥提高爐缸冷卻強度。增加一臺軟水冷卻泵，爐缸冷卻水流量由1500m3/h提高至1700m3/h。

2.2  治理冷卻壁溺水及小套燒損

在治理之前，1號、2號高爐冷卻壁漏水嚴重，經分析，漏水主要包括兩種形式:一種是冷卻壁外部水管根部焊縫開裂，向爐外漏水;另一種是冷卻壁壁體熱面破損，向爐內漏水。

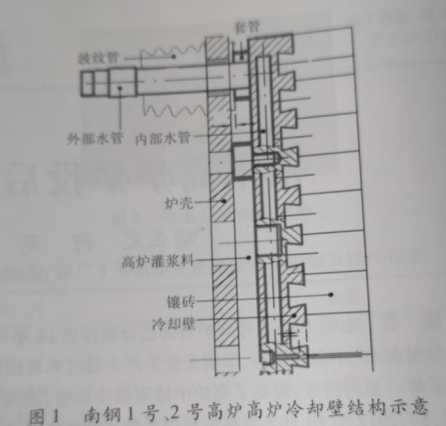

（1）管根漏水。針對進出水管根部焊縫開裂漏水，分析其原因主要包括:①設計方面，這2座高爐冷卻壁水管與壁體之間采用的是無螺紋、滿焊連接方式，管根焊縫受力易開裂;②由于高爐陶瓷杯采用非獨立杯結構，其膨脹量為8％左右，再加上堿金屬的作用，膨脹量可達20％，導致中套上翹，帶動爐売上漲，進而將冷卻壁外部水管向上頂彎，管根下部脫焊;③由于冷卻壁施工時縫隙間距過小，受熱膨脹后冷卻壁之間會因擠壓變形向爐內彎曲，而其根部保護套管(如圖1所示)因采用點焊連接，抗拉強度低，在冷卻壁變形產生橫向拉力時容易脫焊。一旦開裂，在灌漿時灌漿料會沿著套管進入爐殼與水管之間的縫隙及波紋管，進而導致波紋管失效，水管被灌漿料固定在爐殼上，其根部便會因與冷卻壁之間產生相向位移而脫焊開裂。

針對以上原因，采取了一系列治理措施:如每次休風換小套時測量中套角度，發現上翹較大的中套及時更換;適當增大冷卻壁進出水管部位的爐殼開孔尺寸，減小爐売上漲的影響;及時更換失效的波紋管、焊補管根。

(2)壁體熱面漏水。冷卻壁壁體破損的主要原因是操作爐型和制度不夠合理、渣皮和氣流不夠穩定等。對于冷卻壁壁體熱面破損，一般采用穿管技術進行修復，但是南鋼以前冷卻壁穿管后采用的灌漿料為高鋁質，導致冷卻壁難以將熱量導出，經這種方法處理后冷卻壁破損加劇，查明原因后改用高導熱系數的炭質灌漿料，冷卻效果明顯改善，冷卻壁熱面破損得到抑制。

(3)小套燒損。2016年南鋼這2座高爐風口頻繁燒損，尤其是2號高爐，全年月均燒損小套3.75個，臨時休風更換，影響生產進度及爐況穩定，且冷卻水漏入爐內，影響爐缸熱狀態，破壞順行，影響長壽。分析認為小套破損的主要原因是冷卻壁漏水、邊沿氣流竄動不穩、渣皮脫落、爐缸狀態差、憋渣鐵等。對此，除了上述治理冷卻壁漏水之外，在操作上，穩定基本制度，加強工長及爐前基礎操作管理，保證爐內爐溫、氣流合理穩定，渣鐵處理及時。此外，還專門制訂了風口控水和休風更換管理規范，其中規定:①發現風口漏水要及時控水，若進水量已減到最小(15t/h)，水量差仍≥2t/h或漏入爐內水量難以判斷時，須立即休風更換;②漏水不大、可控時，若有2個風口漏水且只要有1個風口已漏水20天須及時休風更換;③若有≥3個風口漏水，具備休風條件及時更換。

2.3  完善護爐長壽預警體系

(1)完善侵蝕監控。爐役后期高爐難免會有較多冷卻壁、爐底的熱電偶損壞，出現監控盲點，不利于安全生產和侵蝕分析。為此，一鐵廠不斷完善三級監控，保證足夠有效的磚襯測溫?zé)犭娕?、水管水溫差檢測和爐殼貼片測溫，根據溫度計算耐材殘余厚度，判斷侵蝕程度，以便及時采取措施防止突發情況發生。具體內容包括:①現有熱電偶普查、修復、補充;②爐缸耐材溫度檢測，重點監控高爐鐵口及以下象腳區域，形成日監控報表;③爐缸水溫差檢測，新增第3、5層冷卻壁水管熱電偶，細化到每塊冷卻壁;④熱流強度檢測;⑤恢復高爐侵蝕模型，以更加直觀的了解耐材侵蝕情況;⑥新增爐殼在線測溫，實現爐殼溫度實時監控。

(2)加強長壽管理。①嚴控入爐有害元素。大量有害元素入爐會影響順行、破壞爐襯、不利長壽。為此，加強爐料有害元素管控，保持原燃料質量穩定，嚴控入爐有害元素負荷:K2O+Na2O≤3.0kg/，Zn≤0.15kg/t，Pb≤0.15kg/t，As≤0.1kg/t，S≤4.0kg/t，Cl-≤0.6kg/t等。②加強冷卻設備的維護和管理。發現破損冷卻壁，及時采取措施，防止大量冷卻水漏入爐內;實時監控爐頂膨脹罐補水情況，每班記錄一次補水量;每2h巡查一次風ロ，小套破損3個以上，及時休風更換，盡可能降低漏水對炭磚的侵蝕。③完善護爐制度。確定護爐會議制度，公司層面每月一次，事業部、分廠層面加大頻次;建立護爐周報、月報并按規定執行;制定并完善管理制度、操作制度、預警報警制度;完善護爐標準，如水溫、熱負荷、鐵口深度等，完善出鐵放渣工作標準等;定期召開長壽會議，分析高爐爐缸狀態。④建立長壽預警體系。對爐缸側壁溫度、熱流強度、炭磚殘余厚度等重點參數設定三級預警，增加聲控報警或畫面跳閃報警。

3  效果

通過強化管理、精心操作、采用長壽技術，有效地緩解了小套燒損、冷卻壁破損和炭磚侵蝕，大幅降低了安全風險和操作難度，避免了2號高爐中修停爐更換銅冷卻壁，取得了顯著的經濟效益。目前2座高爐運行平穩，指標良好，基本實現了安全、經濟、高效、長壽生產。

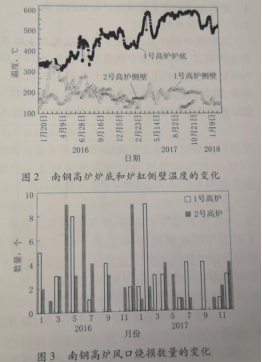

(1)磚襯侵蝕減緩。2016年1號高爐爐缸側壁溫度(熱電偶標高6965mm，插入深度390mm)由原來的150℃最高升至260℃，2017年長期穩定在200℃以下，2018年以來基本穩定在150℃以下;2016年初到年底爐底溫度(熱電偶標高4385mm，插入深度4250mm)由320℃升至500℃以上，2017年初又進一步升高至590℃，采取措施后，下半年?duì)t底溫度的上升趨勢得到抑制，基本控制在600℃以下，從2017年底開始爐底溫度呈下降趨勢，目前維持在500℃左右(如圖2所示)。2016年初2號高爐爐缸側壁溫度(熱電偶標高7325mm，插入深度400mm)陡升至最高340℃，采取措施后側壁溫度逐步下降，目前基本控制在150℃以下。

(2)小套燒損減少。2016年2座高爐共燒損小套68個，2017年下降到49個，且3月以后未出現小套大量燒損的情況，各高爐單月小套燒損數量最多不超過4個，小套燒損數量明顯減少(如圖3所示)。

(3)鐵水產量增加。2016年1號高爐產鐵168.41萬t，2017年產鐵174.06萬t，增產5.65萬t，2018年1-3月平均利用系數達到2.57;2017年1-6月2號高爐利用系數2.21，7-11月利用系數2.32，全年產鐵207.55萬t，其中10月利用系數達到歷史最高水平2.57。2座高爐2016-2017年的月產量變化如圖4所示，可以看出月產量整體呈穩中有升的趨勢。

4   結語

除了合理的設計、良好的施工外，在日常生產中，高爐長壽水平更多的取決于原燃料質量、高爐基礎操作管理，以及爐型監控維護、漏水治理等情況。南鋼一鐵廠在爐役后期高爐操作、護爐、管理等方面開展了大量工作，使得2座高爐磚襯侵蝕得到有效控制，爐缸運行安全可控，保持了高產、穩產狀態，鐵水產能滿足了公司生產平衡，高爐基本實現了高效長壽。
