向海飛  陳昕  劉立軍  周明勛  韓礦  曹紀剛

(安陽鋼鐵股份有限公司)

摘  要  對干熄焦耐材大面積更換后的烘爐方法進行了改進，將煤氣烘爐與紅焦烘爐相結合，設計并制作簡易輕便的干熄焦烘爐燃燒器，并對煤氣烘爐工藝進行了優化，減輕了烘爐過程中的勞動強度，在保證烘爐質量的同時縮短了烘爐工期。

關鍵詞  干熄焦  耐材  烘爐

0  前言

干熄焦不僅回收紅焦顯熱用于發電,同時對提高焦炭質量,降低配煤成本起著不可替代作用,既節能又環保,是焦炭質量穩定的重要環節[1]。干熄焦裝置長期穩定運行有利于高爐的穩定順行,同時對降低生產成本起著重要作用,近年來干熄焦已成為新建焦?fàn)t必備的配套項目，干熄焦系統從冷態逐漸升溫至可以裝紅焦的溫度,這一過程稱為干熄焦烘爐。干熄焦系統在筑爐工程結束或年修結束、主體設備調試完畢后,在干炮焦正式裝紅焦開工之前,要進行干熄焦系統的烘爐作業。

1  概述

安陽鋼鐵股份有限公司焦化廠現有3套干熄焦裝置，分別為1套75t/h干熄焦，對應2座JN43-80型焦?fàn)t；1套140t/h干熄焦，對應2座JN60-6型焦?fàn)t；1套190t/h干熄焦，對應2座JNX70-2焦?fàn)t。140t/h干熄焦于2009年6月建成投產，同年7月75t/h干熄焦投產，2012年11月190t/h干熄焦投產運行，干熄焦鍋爐均采用高溫高壓自然循環雙壓余熱鍋爐，自身除氧，全自然水循環，年產蒸汽約120萬噸。

根據國內外干熄焦的生產經驗,干熄焦檢修一般以干熄爐耐材為主線，配套的機械、電氣設備檢修穿插其中，在現在的技術條件下，干熄焦年修周期一般為1-2年，年修時間30天左右，年修內容一般為干熄爐環形風道內墻支柱(俗稱“牛腿”)的更換及大型機械設備的檢修。安鋼75t/h干熄焦和140t/h干熄焦也不例外,140t/h干熄焦投用僅1年時間因預存段砌體損壞進行了年修，75t/h干熄焦也在投用1.5年的時間進行了年修，基本上每運行1-2年時間就需要進行耐材檢修或更換。

2  行業內干熄焦烘爐方法

干熄焦烘爐分砌體干燥和系統升溫兩個階段，即以除去干熄爐及一次除塵器耐材水分為主要目的溫風干燥階段，以及以升溫為主要目的的烘爐階段[2]。行業內在溫風干燥結束后采取的升溫方法有兩種：煤氣烘爐升溫方法和直接投紅焦升溫方法。

一般對于新建干熄焦烘爐，為保證開工質量，采用煤氣烘爐升溫方法，即在干熄爐烘爐孔設置干熄焦煤氣烘爐燃燒器和一二次風門，通焦?fàn)t煤氣使其在干熄爐內燃燒產生熱量，最終將干熄爐預存段砌體溫度升至800℃。而對于小面積耐材修補的，年修后采用投紅焦升溫的方法，即投入紅焦利用紅熱焦炭為熱源將干熄爐砌體溫度升至800℃。

3  存在問題

雖然直接投紅焦烘爐能夠?qū)崿F(xiàn)整個干熄焦系統的快速升溫，但是該升溫方法只適用于干熄焦系統耐材修補不大的檢修，且在溫風干燥后直接投紅焦烘爐也不利于干熄焦的烘爐質量，縮短了干熄焦的年修周期。而對于干熄焦耐材有較大面積更換或修補的情況，一般要按新開工干熄焦的烘爐方法進行烘爐，但該升溫方法操作過程復雜，勞動強度大，整個升溫過程需要15天，用時較長，不利于干熄焦的快速達產創效。

4  干熄焦烘爐方法的改進

針對目前干熄焦年修后烘爐方法存在的缺點，對干熄焦烘爐方法進行了改進，溫風干燥階段結束后，在以升溫為目的的烘爐階段將煤氣烘爐和紅焦烘爐相結合。同時對煤氣烘爐方法進行改進，自制簡易輕便的煤氣燃燒器進行煤氣烘爐，利用一次除塵器的緊急放散導入空氣供煤氣燃燒，將砌體溫度升至500-600℃再投紅焦烘爐。這樣既保證了烘爐質量，又實現了烘爐工期的縮短。

4.1  設計并制作簡易輕便的煤氣燃燒器

設計并制作干熄焦煤氣烘爐燃燒器包括內徑為108mm主管，以及主管兩端分別垂直設置的前端和末端，前端設有法蘭，末端設有噴嘴。將3-5根簡易煤氣烘爐燃燒器的噴嘴通過烘爐孔放置于干熄爐中央焦炭上方固定，燃燒器的前端與焦?fàn)t煤氣主管通過法蘭相連，簡易輕便煤氣燃燒器如圖1所示。

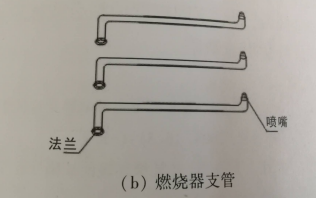

圖1干熄焦煤氣烘爐燃燒器

從圖1可以看出改造后的干熄焦烘爐燃燒器包括主管和支管。支管內徑為108mm，前端設有法蘭與主管相連，末端設有噴嘴，通過烘爐孔放置于干熄爐中央焦炭上方并固定，點火后打開煤氣流量調節閥控制煤氣流量。

4.2  優化煤氣烘爐工藝

針對煤氣烘爐勞動強度大，烘爐結束后降溫快的特點，對煤氣烘爐工藝進行了優化。使用3-5個自行設計輕便的煤氣燃燒器替代原直徑約500mm笨重的煤氣燃燒器，封閉干熄爐下部烘爐孔的一二次風門，打開一次除塵器上方的緊急放散間，避免冷空氣進入，使?fàn)t溫降低過快，優化后的工藝大大降低了勞動強度，烘爐結束后可快速轉入投紅焦前的N2吹掃置換階段，減少烘爐結束后封閉一二次風門時冷空氣漏入造成爐溫降低過快，從而提高了烘爐的質量和效率。

4.3  實施步驟

(1)溫風干燥,以干熄爐人口溫度為主要管理溫度,將干熄爐預存段溫度由常溫升到100-120℃。第一步，向干熄爐內裝干熄后的冷焦，待排焦試驗完成后，預留一部分焦炭將中央風帽蓋??；第二步，打開一次除塵器上方的緊急放散潤,啟動循環風機將空氣從一次除塵器緊急放散閥導入鍋爐，利用鍋爐低壓蒸汽對空氣連行加熱，控制空氣以10-15℃/h的速度進行升溫，加熱至160-170℃保持；第三步，從鍋爐出來的熱空氣經循環風機鼓入干熄爐,對干熄爐進行烘干，烘干過程中控制爐頂放散閥門開度將干熄爐預存的壓力保持在30-60Pa，直至干熄爐預存段徹體溫度達到100-120℃后保持24h。

(2)停止循環風機運行，封閉干熄爐冷卻段人孔，保留一個邊長為300-400mm的方孔作為烘爐孔，將自行設計的簡易干熄焦煤氣烘爐燃燒器末端噴嘴通過烘爐孔安裝于干熄爐中央焦炭上方固定，啟動循環風機，以最低轉速轉速運行，打開一次除塵器緊急放散閥，保證充足的空氣導入干熄爐內；對干熄焦煤氣烘爐燃燒器各段進行N2置換后點火并慢慢打開煤氣流量調節間,點燃后通過煤氣流量調節閥控制焦?fàn)t煤氣流量并調節循環風機轉速和一次除塵器緊急放散閥開度控制空氣吸入量，使干熄爐砌體 以4-5℃/h進行升溫，直至爐溫升至500-600℃。

(3)關閉煤氣閥門，快速取出干熄焦煤氣烘爐燃燒器，封閉烘爐孔，關閉一次除塵器緊急放散閥。用N2 對干熄爐進行氣置換，直至干熄爐內02含量達到5%以下。向干熄爐內投紅焦烘爐(由于干熄爐內焦未蓋住斜道,為防止投紅焦過程中爐內壓力大幅度波動,干熄焦焦罐車可每次接半爐甚至1/3爐焦進行投紅焦作業)。

(4)以干熄焦鍋爐入口溫度為主要管理溫度，控制干熄焦鍋爐入口溫度不超過30℃/h進行升溫，同時以干熄爐預存段溫度為輔助管理溫度，控制干熄爐預存段溫度不超過15℃/h進行升溫，最終將干熄焦鍋爐入口溫度升高到800-960℃，將干熄爐預存段溫度升高到800-1050℃。

5  效果

安鋼焦化廠通過對干熄焦系統的烘爐方法進行改進，烘爐升溫階段將煤氣烘爐和紅焦烘爐相結合，自行設計并制作簡易輕便的煤氣燃燒器，并對烘爐工藝進行優化，減輕了烘爐過程中的勞動強度，保證了烘爐質量。干熄焦由原來的1年需要金鑫過一次停爐檢修延長到基本2年甚至3年進行一次停爐檢修，同時縮短了烘爐工期，對干熄焦系統耐材大面積檢修后快速達產創效創造了條件。
