何能驥, 方宗旺, 陳小奇

( 寶鋼股份公司　技術部, 上?！?00941)

摘  要  在大量對比試驗數據的基礎上, 找出燒結礦轉鼓指數( TI) 和低溫還原粉化指數( RDI) 的JIS 與ISO 兩種檢驗標準之間的相關關系, 并推導出兩種標準檢驗結果的回歸方程, 按此回歸方程可進行兩種標準之間的相互換算。

關鍵詞  燒結礦;轉鼓指數;低溫還原粉化指數;檢驗標準;相關性

1 　前言

寶鋼一、二期燒結礦成品檢驗的試驗設備及試驗方法全套從日本引進, 燒結礦轉鼓指數( TI)和低溫還原粉化指數( RDI) 的檢驗均執行JIS 標準。而寶鋼三期燒結礦物理性能的檢驗全部執行ISO 標準, 因此3 燒結的質量指標與1, 2 燒結無可比性, 給質量判定和生產調節帶來不便。從發展角度來看, 檢驗標準將逐步向ISO 標準靠攏。一、二期檢驗設備也只能靠更新改造, 采用ISO 標準,但不能一步到位, 中間將會有一段很長的過渡期。為了便于一、二、三期燒結礦的質量比較, 制定考核指標及參加國際國內技術交流, 有必要進行兩種標準的對比試驗, 尋找兩種標準的相關關系, 為此進行了試驗研究。

2 　試驗條件

試驗于1999 年至2000 年年初進行, 當時的勻礦配比、燒結操作指標及燒結礦理化性能同大生產條件, 試驗樣品直接從現場實地采集。

2 .1 　試驗樣品的制備

( 1) 轉鼓試驗

從3 燒結成品皮帶采集成品燒結礦約120 kg, 篩分后取10 ～ 50 mm 試樣, 混勻后均分為二。其中1 份由三燒結成品試驗裝置篩分得10～ 40 mm 試樣, 按10 ～ 16 mm 、16 ～ 25 mm 、25 ～40 mm 的粒度組成分三級, 按比例配成15 ±0 .15 kg的試樣, 作為ISO 方法的試樣。另1 份縮分得10 ～ 50 mm 試樣23 ±0 .23 kg, 作為JIS 方法試樣。

( 2) 低溫還原粉化試驗

采用燒結成品試驗室生產樣進行試驗。將生產中采集的樣品一分為二, 一份按JIS 標準制備試樣, 即15 ～ 20 mm 試樣500 g ;另一份按ISO 標準制備試樣:先用12 .5 mm 篩子篩分, 大于12 .5 mm的試樣小心地破碎至全部通過16 mm 的篩子, 然后混合所有樣品, 再篩選出10 ～ 12 .5 mm的樣品500 g 作為ISO 試樣。

2 .2 　檢驗試驗條件

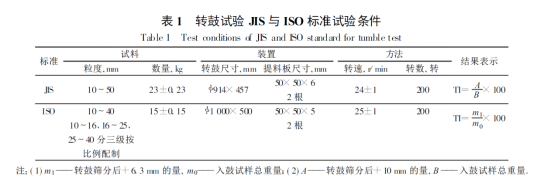

( 1) 轉鼓試驗JIS 與ISO 標準試驗條件的比較見表1 。

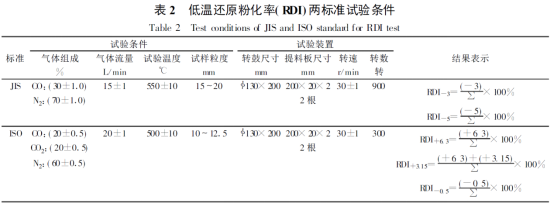

( 2) 低溫還原粉化率( RDI) 兩標準試驗條件的對比見表2 :

3 　試驗結果及分析

3 .1 　轉鼓試驗

按兩種標準分別進行試驗, 將所得數據利用計算機進行回歸計算, 得出TIISO 對TIJIS的回歸直線方程為TIISO =0 .83 TIJIS +18 .93, 相關系數r =0 .84, 回歸直線見圖1 。

3 .2 　低溫還原粉化試驗

同樣, 按兩種標準分別進行試驗, 將所得數據利用計算機進行回歸計算, 得到回歸方程:RDIJIS=62 .9 -0 .48RDIISO, 相關系數r =0 .65, 回歸直線見圖2 。

4 　驗證試驗

4 .1 　TI 回歸方程的驗證

4 .1 .1 　相關系數檢驗

通過計算機進行計算求得相關系數r =0 .84 。查相關系數表, 當n =50 時, r0 =0 .273, r>r0, 說明兩種標準的轉鼓指數具備配合最佳的回歸直線模型條件, 且線性顯著, 所以上面所建立的回歸直線方程在置信度為95 %時, 具有實用價值, 兩種標準的轉鼓指數之間具有強相關關系。

4 .1 .2 　F 檢驗

檢驗回歸方程有沒有實用價值的另一方法是對回歸進行方差分析。通過計算F =119 .7276 。在F 分布表中, 查出Fα=4 .08 。由對比可以看出, 在置信度為95 %

時, F 遠遠大于Fα值, 證明TIISO 與TIJIS線性關系密切, 所建立的方程具有實用性。以上兩種檢驗都證明回歸方程具有實用性。

4 .1 .3 　驗證試驗

為了進一步檢查所得回歸方程的實用性,2000 年3 月又做了7 組試樣的驗證試驗。比較分析利用回歸方程TIISO =0 .83 TIJIS +18 .93 換算得到的TIISO計算值與TIISO實測值, 見表3 。

對計算值與實測值進行t 檢定, 利用上表的7組數據應用t 檢驗方法進行下列計算。

查t 檢定表t ( 6, 0 .05) =2 .447, 所以t 0 <t,說明根據回歸方程計算得來的TIISO 計算值與實測值之間無顯著差異。ISO 標準對平行樣的要求是兩平行樣結果之差小于1 .4 %。從表中可以看出, 在7 組數據中,最大極差為1 .1 %, 最小極差為0 .1 %, , 平均極差為0 .3 %, 即TIISO 計算值的平均值比實測值低0 .3 %。試驗證明:由回歸方程把JIS 轉鼓值換算成ISO 轉鼓值較客觀地反映了實測的ISO 轉鼓值大小, 所建立的回歸方程具有實用性。

4 .2 　RDI 回歸方程驗證

4 .2 .1 　相關系數檢驗

當樣本數n =110 時, 相關系數臨界值r0 <0 .25, 本對比試驗結果中, RDIJIS與RDIISO相關系數為r =0 .65, 即r >r0, 說明相關性明顯。

4 .2 .2 　F 檢驗

在置信度為95 %時, F =79 .5 >F0 =1 .35, 說明相關性明顯。

4 .2 .3 　生產實際數據驗證

在1999 年10 ～ 12 月, 進行了13 次驗證試驗。比較分析利用回歸方程RDIJIS =62 .9 -0 .48RDIISO換算得到的RDIJIS計算值與RDIJIS實測值, 見表4 。

利用上表的13 組數據應用t 檢定進行下列計算。

查t 檢定表, t ( 12, 0 .05) =2 .29, 所以 t0 <t( 12, 0 .05) 。說明根據方程計算的RDIJIS計算值與RDIJIS實測值之間沒有顯著差異。

按ISO 4696 -2 標準要求, 燒結礦低溫還原粉化率平行樣的測定結果之差的絕對值應小于5 .3 %。通過回歸方程換算成RDIJIS計算值與實測值進行比較, 在13 組數據中最大差值為2 .5 %, 最小差值為0 .1 %, 平均差值為0.53 %。由此可見,回歸方程式具有實用價值。

5 　結論

(1) 燒結礦JIS 轉鼓指數和ISO 轉鼓指數線性關系顯著, 所建立的線性方程TIISO =0 .83TIJIS+18 .93 可以用于本試驗范圍兩標準測定結果的互相換算;通過驗證試驗, 在7 組數據中TIISO 計算值與實測值的最大差值為1 .1 %, 最小差值為0 .1 %, 平均差值為0 .3 %, 均達到ISO 標準試驗重復性誤差小于1 .4 %的規定范圍;同時通過t 檢定,回歸方程計算的TIISO 計算值與實測值之間無顯著差異, 可以滿足當前燒結生產的要求。

(2) 燒結礦的RDI 用ISO 和JIS 兩種檢驗標準方法試驗, 兩者相關性較好。線性方程RDIJIS=62 .9 -0 .48RDIISO 可以用于兩種標準檢驗結果的換算;通過驗證試驗, 13 組數據中RDIJIS 計算值與實測值的最大差值為2 .5 %, 最小差值為0 .1 %, 平均差值為0 .53 %, 達到國際標準ISO 4696-2 試驗重復性中平均差值絕對值小于5 .3 %的要求。

(3) 通過本試驗, 解決了寶鋼1 、2 燒結與3燒結燒結礦轉鼓指數和低溫還原粉化指數兩質量指標可比性的問題, 便于國際國內技術交流、指標考核和生產調整, 為檢驗標準逐步向ISO 標準靠攏打下了良好的基礎。
