楊俊  華建明

（寶山鋼鐵股份有限公司）

摘  要  寶鋼高爐清潔生產的主要理念是:清潔的原料與能源、清潔的生產過程、清潔的產品，以及貫穿于全過程的清潔生產控制。近年來，通過采取不斷降低污染物排放、多途徑拓展固廢消納、控制有害元素人爐、優化能源資源的利用及實現高爐低燃料比生產等措施，高爐區域顆粒物及污染物排放濃度、總量均有明顯下降。高爐熱風爐煙囪CEMS在線監測系統上線后，高爐區域SO2和NOx的排放量也納入管控，2016-2018年3號高爐SO2和NOx分別為62.2mg/m3和86.9mg/m3。

關鍵詞  大型高爐  清潔生產 環保 節能 減排

鋼鐵行業是工業企業中的能耗和排放大戶，據統計，近幾年中國鋼鐵工業能源消耗占全國總能耗在10％～15％，二氧化碳排放量占全國總排放量超過10％，而廢水、廢氣和粉塵排放量占工業企業排放總量超過15％，煙塵和二氧化硫排放占比也接近10％。隨著經濟發展和社會進步，人民群眾對美好生活環境的渴望愈加強烈，國家相關環保政策要求也不斷提高，節能減排將越來越成為鋼鐵企業在城市立足和發展的重要前提。

近年來，隨著上海的城市發展和產業結構轉型，寶鋼在城市中的產值貢獻程度逐漸降低，年產值僅占上海工業企業的約6％左右，而能源消耗占上海工業企業的25％以上、全市的15％以上，污染物排放量和煙粉塵排放占上海城市總量的比例分別約為1/3和2/3，企業面臨著越來越大的節能、減排乃至生存壓力。在企業內部，統計數據顯示，寶鋼三種主要污染物即煙粉塵、二氧化硫和氮氧化物，煉鐵工序的排放量均超過公司總量的50％以上。寶鋼致力于建設環境友好型企業，必須走可持續發展的清潔生產道路，煉鐵乃至高爐工序正是其中的重要環節。

1  高爐清潔生產實踐

《清潔生產促進法》中清潔生產的定義:清潔生產是指不斷采取改進設計、使用清潔的能源和原料、采用先進的工藝技術與設備、改善管理、綜合利用等措施，從源頭削減污染，提高資源利用效率，減少或者避免生產、服務和產品使用過程中污染物的產生和排放，以減輕或者消除對人類健康和環境的危害。

寶鋼高爐清潔生產的主要理念是:清潔的原料與能源、清潔的生產過程、清潔的產品，以及貫穿于全過程的清潔生產控制。在這個理念的指導下，近年來通過采取不斷降低污染物排放、多途徑拓展固廢消納、控制有害元素入爐、優化能源資源的利用，以及高爐低燃料比生產等措施，高爐區域顆粒物及污染物排放濃度、總量均有明顯下降。

1.1  工藝設備改造，降低污染物排放

為了確?？梢曃廴臼芸睾陀行Ы档臀廴疚锱欧趴偭?，寶鋼高爐區域近幾年已經開展或即將推進多項工藝設備改造，如制粉系統環保改造、煤焦礦皮帶機環保改造、除塵器達標排放改造和除塵灰管道氣力輸送改造等。除塵系統排放點監測數據顯示，經過一系列改造，高爐減排效果顯著，各除塵系統粉塵排放濃度下降明顯，目前均大大低于國家標準中對新舊環保設備污染因子排放濃度的要求。圖1、圖2分別是2012-2017年寶鋼高爐原料除塵系統、出鐵場除塵系統粉塵排放量監測實績。

除了改造項目外，還進行了一些環保設備的功能優化改善。如:重新調整高爐爐頂除塵管道走向和布局設計，避免大顆粒爐料進人除塵管道而引起管道堵塞、變形等問題；增設熱風爐煙囪在線監測器，設置煙氣中SO2和氮氧化物含量超標報警，制訂應對預案，通過調整燒爐空燃比、煤氣種類比例和調節富氧燒爐等手段，確保煙囪排放達標。下一步繼續探索新的技術手段，如低氮燒爐、增設脫硫裝置等，以滿足國家關于鋼鐵企業超低排放的相關要求。

1.2  多途徑拓展固廢消納

近幾年，積極探索和推進公司內、廠際間的資源回收利用和廢棄物處置消納，利用不同工序的優勢和有利條件處置消化含鐵塵泥甚至是無價塵泥。截至2017年底，高爐在出鐵場擺動溜嘴處試驗處理陶瓷管、鐵皮渣等公司內化工廢棄物近80t。

隨著城市鋼廠建設的推進，在產城共融的模式上也在積極探索和邁進。2016年下半年，高爐進行了城市飛灰噴吹試驗:將城市垃圾焚燒爐的煙氣凈化系統收集的殘余物一一城市飛灰，由噴吹系統噴入高爐風口，通過風口前高溫分解和熔融造渣，分解飛灰中的毒性有機物，并將大部分重金屬固化在水渣中，達到無害化處置的目的。試驗過程中共處置城市飛灰約200t。2018年高爐區域開始試驗噴吹廢輪胎粉、紐扣粉等城市廢棄物，實現了城市廢棄物在高爐工序安全、環保處置的目標。

目前，寶山基地生產過程中每年產生塵泥約150萬t，其中有利用價值的含鐵塵泥大部分返回?zé)掕F循環利用，循環過程中部分有害雜質在高爐工序不斷富集，會提高爐襯損壞、爐內結瘤和系統內煤氣管道腐蝕的風險程度。為了合理回收利用有價塵泥，進一步提高廢棄物處置能力，目前正推進新增治金含鐵塵泥資源化再生裝置，未來將通過集中整合固廢資源、優化固廢處置利用方式，采用專業而環保的處置工藝，科學有效地落實固廢處置管理，控制有害物質的污染風險。

1.3  有害元素控制

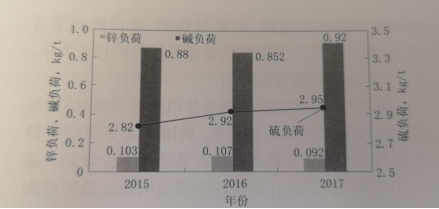

(1)控制入爐總量。在原燃料質量上歷來重視精料方針，確保原燃料品種和成分穩定，在源頭上減少有害元素的入爐量。圖3是近3年寶鋼高爐入爐有害元素負荷實績，其中入爐鋅負荷基本控制在0.1kg/t左右，人爐堿金屬負荷在1kg/t以下，入爐硫負荷在3kg/t以下，都顯著低于行業有害元素控制規范。

(2)協同相關工序，優化配料結構。在增加廢棄物回收利用和減少高爐入爐有害元素之間保持平衡。如統籌安排高爐除塵灰在燒結工序的物流去向和比例分配，以保持4座高爐入爐鋅含量的均勻和穩定，同時在操業上采取開放中心氣流、提高爐頂煤氣溫度等相應措施增加高爐自身的排鋅力度，以最大程度地降低有害元素在高爐治煉過程中可能產生的危害。

1.4  優化能源資源的利用

(1)限煤條件下生產組織。從2016年開始削效減用煤總量，為平衡自備電廠發電用煤量和自產焦炭生產用煤量，積極探索噴吹煤、冶金焦替代資源的造開發利用:除了繼續使用干熄焦除塵焦粉混合煤粉噴吹外，高爐逐步改進自產焦炭和小塊焦篩網，增加小塊焦使用比例，提高自產焦炭的利用率；高爐增加外購焦炭的使用，通過提前測算和合理規劃，保證四座高爐之間平衡分配，確保在完成限煤政策的前提下，高爐爐況和燃料消耗在原有基礎上不發生大的波動。至2018年，寶鋼高爐小塊焦比接近30kg/t外購焦炭使用超過15kg/t。

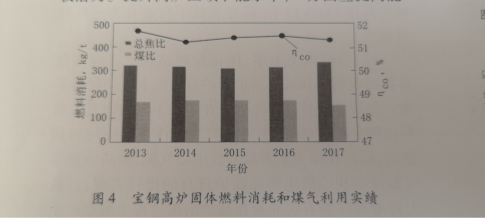

(2)高爐低燃料比生產。寶鋼高爐工序能耗的消耗部分中，焦炭、煤粉等固體燃料所占比例目前在85％左右。保持低燃料比生產運行，是降低高爐工序能耗的關鍵。通過堅持精料方針、確保入爐原燃料質量穩定，在生產組織上做好計劃和周期管理，在高爐操作爐型維護上，持續優化兩股氣流調劑模式，保持相對高而穩定的煤氣利用率，確保了高爐爐況穩定順行和長期低燃料比生產。圖4是寶鋼高爐近5年來固體燃料消耗和煤氣利用率等指標實績。

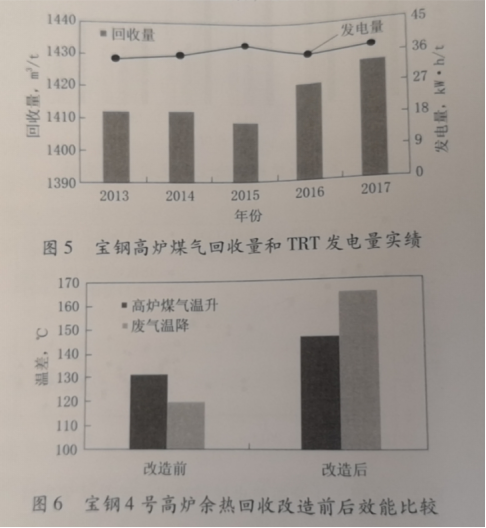

(3)能效提升和余能回收利用。高爐是耗能大戶，同時也是產能大戶，區域內產出的高溫高壓的高爐煤氣、高溫液態的熔渣等資源，均有較大的余能回收潛力。提升高爐區域節能水平，一方面應提高能源使用效率、降低能介單耗，另一方面應大力提高區域內余能回收利用能力。近幾年，寶鋼高爐區域在這兩方面開展了一系列的改造項目，如除塵系統節能改造、熱風爐富氧燒爐改造、爐頂均壓煤氣回收改造和高爐煤氣除塵干法運行改造等。圖5是寶鋼高爐近5年噸鐵回收高爐煤氣量和TRT發電量實績。

寶鋼高爐都裝備了熱風爐煙氣余熱回收系統，采用熱管式換熱器，利用熱風爐燒爐廢氣來預熱燒爐用的空氣和煤氣，進而減少熱風爐煤氣消耗，同時有效降低高溫廢氣排放。近幾年為了提高余熱利用效率，幾座高爐陸續進行了余熱回收系統改造。2017年8-12月，4號高爐余熱回收進行了提效改造，改造后高爐煤氣預熱溫升由改造前的131℃提高至146℃，廢氣溫降則由改造前的120℃提高至165℃。圖6是改造前后高爐煤氣預熱后溫升及廢氣溫降實績比較。

另外，寶鋼還開展了高爐沖渣水余熱利用示范項目和高爐紅渣余熱利用科研項目，未來將進一步擴大和提高高爐區域內的余熱利用范圍和效率。

1.5  可視化環境改善

寶鋼高爐無組織排放管控重點在兩個區域，即出鐵場廠房冒黃煙和排灰排料口冒灰揚塵。

出鐵場方面優化除塵風量和閥門開度控制，增設閥門顯示和控制面板，通過精細化管理提高除塵設備運行效率。放殘鐵作業中使用可伸縮除塵管和移動蓋板進行除塵創新改造，杜絕殘鐵溝煙氣溢出。推進出鐵場平臺平整化整治，增設資材軌道實現平板車輸送，并投入使用爐臺吸塵車、布置綠色盆栽，打造樣板高爐出鐵場。

對高爐區域內排灰和受料點進行了一些環境改造，確保作業中無冒灰和揚塵。如粉礦斗和粉焦斗的卡車排放點外圍設置密封防護，安裝膠帶擋塵裝置;在重力除塵和干法除塵的卸灰點增設微霧抑塵裝置等。大力開展道路污染防控，推進成品水渣皮帶輸送改造、杜絕車輛運輸過程灑水漏渣，試用和推進新型道路吸塵車，區域內面貌煥新。

另外，結合近幾年建設和改造項目的推進，對區域內綠化環境進行設計整合和效果提升改造。打造了1號高爐大修紀念廣場、4號高爐周邊景觀群和高爐控制中心立體綠化，結合公司推進的辦公和體息場所改造，營造高爐高效、和諧、優雅的作業和辦公環境。

2  高爐清潔生產績效

2.1  環?？?jī)效

高爐區域顆粒物及污染物排放濃度、總量均有明顯下降:大氣降塵量近2年降至10t/km2·30d以下，煙粉塵排放量降至60g/t左右，與5年前相比二者下降幅度分別為13％和35％。

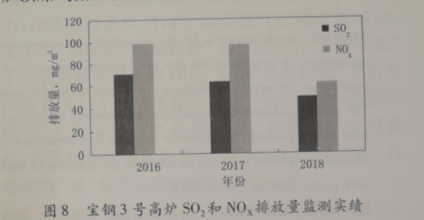

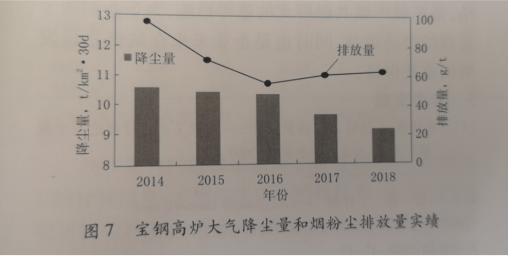

隨著幾座高爐熱風爐煙囪CEMS在線監測系統的陸續上線，高爐區域SO2和NOx的排放也納入管控，系統數據上傳聯網的3號高爐2016-2018年平均分別為62.2mg/m3和86.9mg/m3，均低于國家大氣污染物特別排放限值要求。圖7是寶鋼高爐近年大氣降塵量和噸鐵煙粉塵排放實績，圖8是3號高爐CEMS系統上線后SO2和NOx排放濃度監測實績。

2.2  節能績效

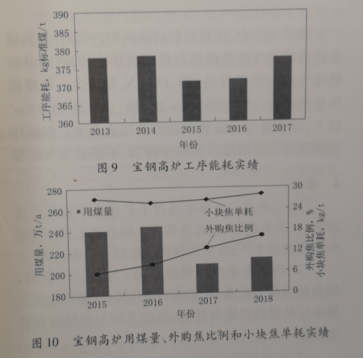

通過維持穩定順行的爐況、合理的煤氣流分布和煤氣利用率，保持低燃料比生產，確保高爐工序耗始終保持在行業領先水平，一直以來均低于國清潔生產要求中的工序能耗先進標準值，圖9是近5年寶鋼高爐工序能耗實績。

通過利用CDQ和其他冶金焦粉混合煤粉噴吹，以及改進篩網提高焦炭利用率，寶鋼高爐小塊焦用量30kg/t左右，外購焦用量提高至15kg/t以上，近2年高爐用煤量從每年240萬t/a以上降至210萬ta左右，降幅12.5％(如圖10所示)。

3  未來展望及規劃

(1)能源利用方面。開發與應用低碳替代能源，如天然氣、蘭炭及富氫含碳噴吹物等；在高爐冶煉技術上繼續挖潛，進一步降低燃料消耗；在確保高爐穩定順行的前提下，合理使用外購焦炭，做好粉率和水分控制。

(2)超低排放方面。結合煤氣進一步凈化措施，大力推進熱風爐煙氣污染物超低排放管控。結合當下的生產模式，不斷提高環保技術水平。

(3)工藝前瞻探索。在工藝層面上從全社會的前沿發展中進行借鑒，挖掘和探索新的高爐工藝，如爐頂煤氣循環氧氣高爐等。
