摘  要：首鋼通鋼3號高爐的爐頂設計為并罐無料鐘爐頂工藝，從開爐以來，針對爐頂并罐粒度偏析和圓周布料不均勻的問題，通過摸索采取措施逐步解決上部制度調節的不利影響，從而保證高爐穩定順行、高產低耗。

關鍵詞：高爐；并罐偏析；操作

Shougang steel no. 3 blast furnace and the effect of tank by west and operation strategy

Yu Haixin liu chang

(shougang tonghua iron mill, jilin, tonghua, 134003).

Pick to: shougang steel no. 3 blast furnace roof design for and jar without bell top technology, since the blow-in, cloth on top and tank size by west and circle the problem of uneven, groped by taking measures to gradually solve the negative impact of the upper system adjusted so as to guarantee the stability of the blast furnace anterograde, high yield and low consumption.

Key words: blast furnace;And tank by west;operation

1  概述

通鋼3號高爐于2014年7月12日開爐，高爐有效容積2680m3,設計產能220萬噸/年。采用并罐無料鐘爐頂裝料設備，爐頂壓力0.25MPa?？砂凑罩亓烤仃嚭蜁r間矩陣進行布料，布料溜槽可實現多環布料、螺旋布料、單環布料、定點布料和扇形布料。

2  并罐式無鐘爐頂介紹

2.1并罐式無鐘爐頂組成

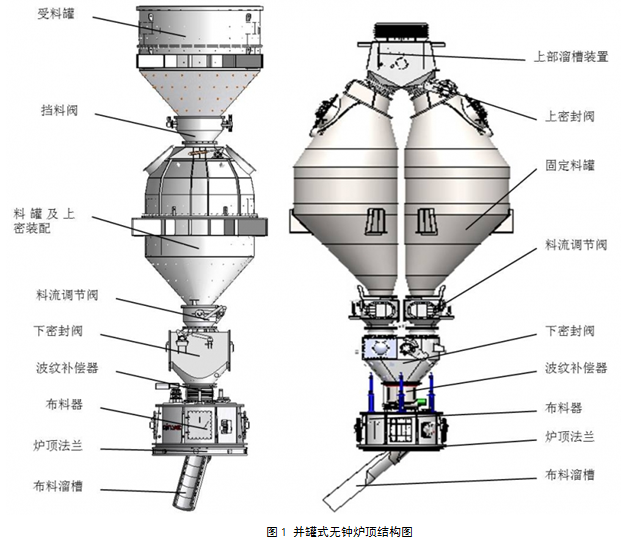

并罐式無鐘爐頂?shù)慕Y(jié)構見下圖1。并罐式無鐘爐頂主要由受料漏斗、稱量料罐、中心喉管、氣密箱、旋轉溜槽等五部分組成。

2.2并罐式無鐘爐頂?shù)膬?yōu)缺點

優點：1、布料理想，調劑靈活；2、降低了高爐本體高度；3、兩個稱量料罐交替工作，當一個稱量料罐向爐內裝料時，另一個稱量料罐接受上料系統裝料，具有足夠的裝料能力和趕料線能力。

缺點：1、爐料在中心喉管內呈蛇形運動，因而造成中心喉管磨損較快；2、由于稱量料罐中心線和高爐中心線有較大的間距，會在布料時產生料流偏析現象，稱之為并罐效應。高爐容積越大，并罐效應就越加明顯。

3  并罐偏析的影響及分析

3.1圓周偏析及分析

當無料鐘并罐式爐頂設備布料時，在圓周方向的爐料分布是不均勻的。如果長時間不解決爐料偏析問題，會導致圓周方向爐墻渣皮粘結不均，操作爐型變化較大，甚至最終會造成煤氣流分布失常，進而表現出現管道、懸料等現象。

圓周偏析產生的原因主要是因?yàn)榱狭髟谥行暮砉軆?nèi)會產生偏行，并且料流中心在溜槽的底面落點隨溜槽的轉動呈橢圓形變化，這樣就導致了料流在圓周上的軌跡偏析和料流量偏析。

3.2粒度偏析及分析

除了圓周偏析，3號高爐在生產過程中還發現存在粒度偏析，當1號料罐裝焦炭，2號料罐裝礦石（A模式）時中心氣流受抑制，高爐順行受到影響，表現在壓量關系緊張。當1號料罐裝礦石，2號料罐裝焦炭（B模式）時中心氣流充沛，高爐順行較好，表現在壓量關系適合。

粒度偏析產生的原因主要是因?yàn)榈V石與焦炭的粒級和重量都存在差別，導致礦石和焦炭經過中心喉管和溜槽時運動軌跡不近相同，進入爐內后，落在料堆上滾動方向和距離不近相同，這樣就導致了爐料的粒度偏析。

4  采取的對策及效果

4.1倒灌模式的更改

在深入地認識到偏析的原理之后，為了解決布料時存在的偏析，3號高爐在投產以后就一直使用倒灌制度，采用（AB）右轉和（AB）左轉的模式。但是為了尋找一個合理的氣流分布，使得高爐穩定順行，倒灌周期在不斷的摸索，尋找一個適合本高爐的最佳倒灌周期。通過倒灌周期的調整，高爐的順行情況明顯好轉，在外界原燃料頻繁波動的條件下，高爐爐況沒有出現大的波動，說明倒灌周期的調整取得了一定的效果。

4.2裝料制度的調整

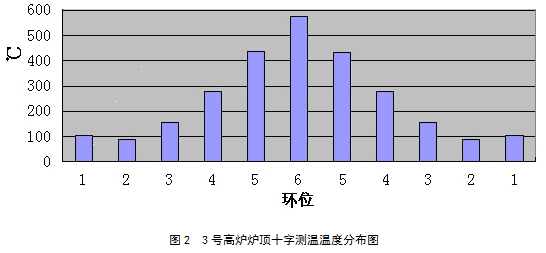

為了解決布料時存在的偏析，尋找一個合理的氣流分布，3號高爐在氣流分布方面按照“打開中心，兼顧邊緣”的思路，通過逐漸調整上部料制改善爐內煤氣流分布，利于高爐順行。裝料制度的調整包括布料角度和布料圈數，在配合倒灌周期的前提下，3號高爐開爐以來布料矩陣一直以C837262524123↓O72645442↓的形式為主。但是為了進一步解決布料偏析和高爐穩定順行以達到高產低耗的目的，3號高爐通過不斷的摸索對裝料制度進行了新的調整：通過采取礦焦角同時外揚、礦石平鋪的方法，大膽嘗試把焦炭的4檔去掉，布料矩陣調整過程為C837262524123↓O72645442↓→C938272625123↓O82736352↓，并調整布料檔位、角度，用來達到調整氣流合理的目的。通過裝料制度的調整，煤氣流的分布良好，爐喉十字測溫中心溫度平均在500～600℃、次中心溫度平均在400～500℃、邊緣平均80～100℃（圖2）,中心氣流集中旺盛，邊緣氣流適當發展，爐況順行情況良好。說明裝料制度的調整取得了理想的效果。

4.3大礦批操作

并罐高爐礦石批重可適當增大，礦石布料圈數可適當減少，因?yàn)榇蟮牡V石流量能夠減少圓周偏析的影響。通鋼3號高爐在現有的原料條件下，在保證高爐穩順的前提下，分步驟的逐漸加大入爐原料的礦批重。通過增加礦石批重，高爐的煤氣流分布更加合理（圖2）。

5  結論

1）通鋼3號高爐的并罐上料系統存在粒度偏析和圓周偏析，情況較為復雜，高爐操作難度大，影響高爐的煤氣流分布和高爐順行；

2）通鋼3號高爐通過對并罐布料的不斷摸索，針對實際爐況形成了自己的行之有效的方法，提高了高爐布料的均勻性，降低了并罐的布料偏析，使得高爐操作爐型更為合理。為實現高爐穩定順行、高產低耗的目標，打下了堅實的基礎。

參考文獻：

[1] 郝素菊 蔣武峰 方覺．高爐煉鐵設計原理．北京：冶金工業出版社，2007.

[2] 劉云彩 高爐并罐式無鐘爐頂?shù)木鶆虿剂戏?nbsp; 鋼煉  1993。
