摘  要  高爐煤氣由濕法改為干法工藝后，凈煤氣的腐蝕問題突出。目前，采用物理防治的方法雖然取得了一定的效果，但是，裝置故障多、投入成本和運行成本都很高，仍然存在安全隱患。通過分析腐蝕介質的來源、腐蝕機理、腐蝕狀況和目前防治腐蝕的措施，提出了裝置故障少、投資和運行成本較低、安全程度較高的電化學防腐的建議。

關鍵詞  干法除塵  高爐煤氣  腐蝕防治

Corrosion Prevention and Control for Dry-Dedusted Blast Furnace Gas

Wu Jiming 1   Jia Caiqing2

（1. CISDI Group Co., Ltd. ,401122)

（2. CISDI Research & Development Co., Ltd.,401122)

[Abstract]: When the blast furnace gas is dedusted by wet process instead of dry process, the clean gas corrosion becomes a prominent problem. Though physical measures for corrosion prevention have proved to be somewhat effective, it still features high device failure rate, high capital and operating cost, as well as some safety risks. By analyzing the source and functioning mechanism of the corrosion medium, as well as the corrosion condition and existing corrosion prevention measures, suggestions are proposed on electrochemical corrosion protection measure featuring lower installation failure rate, lower capital and operational expenditure and higher safety.

[Keywords]: Dry de-dusting, Blast furnace gas, Corrosion prevention and control

高爐煤氣濕法除塵時，一般為每萬立方米煤氣用水量40～60t，煤氣壓力損失約25KPa，煤氣含水約60～80g/m3，凈煤氣冷凝水中的氯離子濃度在350～670mg/L，冷凝水PH值在5.7～6.7。在這樣的條件下，煤氣管系沒有明顯腐蝕的現象。

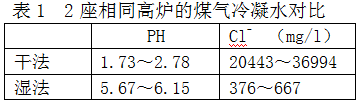

國內某煉鐵廠2座相同的高爐，干濕煤氣除塵凈煤氣冷凝水PH值和氯離子對比如表1所示，干法比濕法的煤氣冷凝水中Cl-要高出50～80倍[1]。

高爐煤氣經過布袋干法除塵后，凈煤氣溫度在100℃左右，其飽和水還沒有被冷凝下來，酸性介質沒有析出，其腐蝕性表現不明顯。但是，經過TRT之后，煤氣溫度降為60℃左右，飽和水被冷凝析出，酸性介質溶于水中，形成PH值為1～2的腐蝕性很強的酸液，對管道、波紋管和閥門等設備造成腐蝕。有許多高爐在生產2個月后開始出現明顯的腐蝕，半年后出現大量泄漏點，不采取相應防腐措施的話，不超過2年就會造成高爐停產，迫使重新建設凈煤氣管網系統。到目前為止還沒有經濟可行的措施解決此問題。

1、腐蝕介質來源

煤氣中主要的腐蝕是氯離子和硫化氫。氯離子的主要來源是：1）礦石中含有氯化物，尤其是以海水洗選礦的礦石。如澳大利亞礦石，普遍含氯化物較高。國產礦含氯化物較少，以國產礦為主的原料，煤氣腐蝕不明顯。如太鋼原使用70%～80%的國產礦，煤氣干法除塵就沒有出現腐蝕問題，2007年使用55%的海外礦后，干法除塵的煤氣在2個月后就發生了凈煤氣管道腐蝕穿孔的故障。2）為了降低燒結礦的低溫還原粉化率，加入了一定量的氯化物（如CaCI2）。3）焦炭和煤粉中含有一定的氯化物。4）瓦斯泥中含有氯化物，在濕法污泥處理中加入絮凝劑（如聚合氯化鋁）也帶來了氯離子，這些污泥未經除氯離子的處理而大量回用高爐。硫化氫的主要來源是噴煤和焦炭及雜料中的硫在高爐內產生。

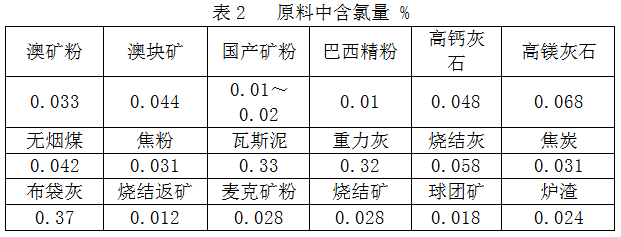

國內某煉鐵廠原料中含氯量分析如表2所示[2]。燒結料中的氯80%以上進入燒結礦。進入高爐原料帶入氯總量為755g/t鐵，其中約74.4%來源于礦，約25.6%來源于煤。入爐料中的氯約76%進入高爐煤氣中，煤氣中氯濃度為328mg/Nm3，約12%進入重力和布袋除塵灰，約12%進入爐渣。

高爐煤氣氣體未清洗之前的HCI含量在10～500mg/Nm3，H2S含量在50 mg/Nm3以下，還含有二氧化硫、三氧化硫和氨氣。煤氣粉塵中還含有氯化鈉、氯化鉀、氯化鈣和氯化銨等氯鹽。

2、腐蝕機理

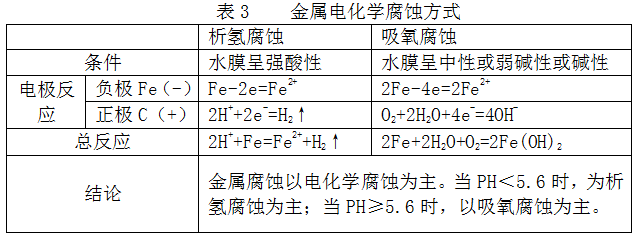

由于高爐煤氣腐蝕源主要是HCl，冷凝析出后成PH值為1～2的酸性強的液體，因此，高爐煤氣管道內的腐蝕以電化學腐蝕中的析氫腐蝕為主。金屬電化學腐蝕方式如表3所示。

HCl和H2S溶于水，在水溶液中產生電離，從而產生析氫腐蝕：

HCl→H++Cl-         Fe-2e=Fe2+

H2S→H++HS-     2H++2e-=H2↑

HS-→H++S2-

 Fe2++ S2- →FeS ↓      Fe2++2Cl-→FeCl2 ↓

H+與一個水分子絡合，成為H3O+，使得水溶液顯酸性：

HCl + H2O →H3O+ +Cl-

稀鹽酸能夠溶解許多金屬，生成金屬氯化物與氫氣：

M +nHCl → MCln+1/2nH2

從腐蝕反應自由能的變化△G來看，電化學腐蝕是容易產生的。△G＜0，能發生腐蝕反應，負值越大，表示越容易反應，金屬越不穩定；△G＞0，不能發生腐蝕反應，正值越大，表示金屬越穩定。

在25℃和一個大氣壓下，在不同的介質中，鐵的腐蝕反應自由能變化為：

在PH=0的酸性水溶液中：

             2H++Fe=Fe2++H2↑    △G= -84.85 KJ/mol

在空氣中接觸PH=7的純水中：

             2Fe+2H2O+O2=2Fe(OH)2    △G= -244.41 KJ/mol

在空氣中接觸PH=14的堿性水溶液中：

          Fe+1/2O2+OH-=HFeO2-        △G= -236.97 KJ/mol

可見，上述腐蝕反應自由能的變化△G均為較大的負值，說明這些腐蝕反應是比較容易產生的。

銅在無氧的純鹽酸中，△G大于0，所以不產生腐蝕：

         Cu+2H+=Cu2++H2 ↑       △G= 64.91 KJ/mol

但是，銅在有氧的純鹽酸中，△G小于0，所以容易產生腐蝕：

         Cu+1/2O2+2H+=Cu2++H2 O       △G= -171.67 KJ/mol

鎳在25℃和一個大氣壓下，無氧的純硫酸溶液中，也容易產生腐蝕：

         Ni+2H+=Ni2++H2↑     △G= -48.2 KJ/mol

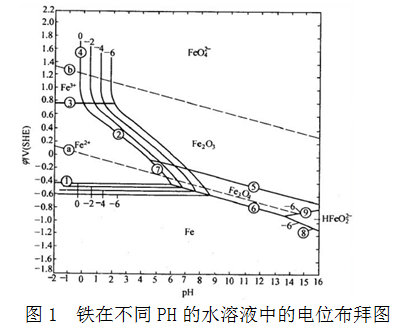

另外，再?gòu)蔫F在不同PH值的水溶液中的電位圖分析，如圖1所示，可以看出:電位在負的0.6V以上，PH值在9以下，鐵都容易被腐蝕。鐵失去電子的電位只有負的0.414伏。

         Fe=Fe2+ +2e     E=-0.44 V

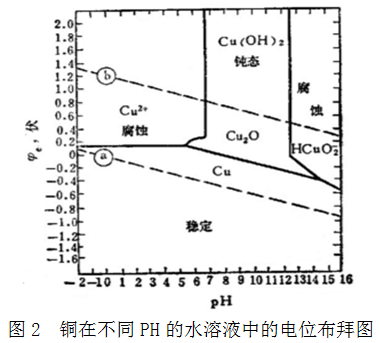

銅在不同PH值的水溶液中的電位圖，如圖2所示?？梢?jiàn)其難于腐蝕。

        Cu=Cu2+ +2e      E=+0.34 V

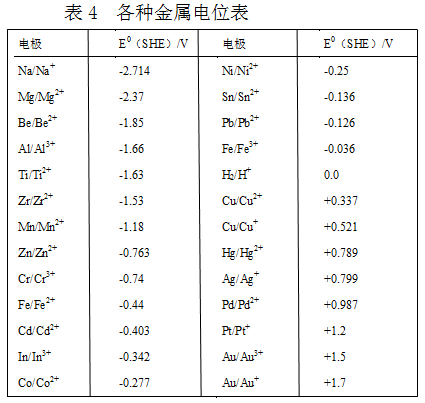

各種金屬電位表如表4所示。鎂、鋁、鋅的電位比鐵低很多，更容易腐蝕。

3、腐蝕部位

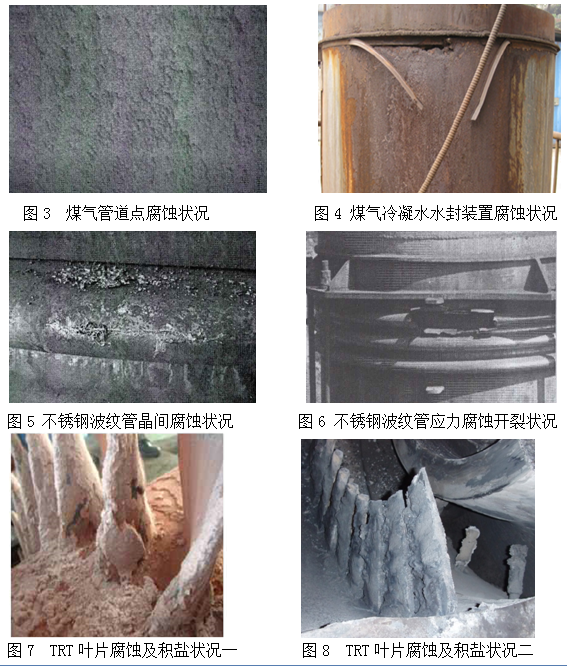

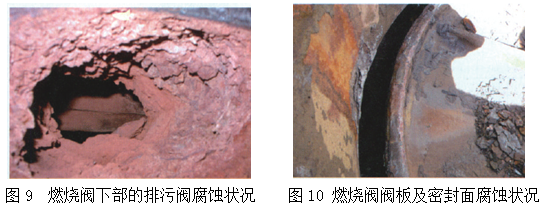

高爐煤氣干法除塵減壓降溫后的主要腐蝕部位有：熱風爐煤氣管道及閥門；調壓閥組后的管道及波紋管；TRT發電轉子葉片及其后的管道與波紋管；凈煤氣管道及其波紋管。各部位的腐蝕狀況如下列圖片所示[1]。腐蝕以局部腐蝕為主，形式有管道內壁的點腐蝕、焊縫及法蘭連接及閥門密封面處的縫隙腐蝕、316L和800系列不銹鋼波紋管的晶間應力腐蝕、不銹鋼氯脆的應力腐蝕開裂、TRT葉片積鹽腐蝕等。

4、防止腐蝕措施

高爐煤氣正常情況下一般含水在50g/Nm3左右，當爐頂溫度過高時要噴水降溫，此時煤氣含水在200～500 g/Nm3左右。氣體的露點隨著壓力升高而升高，通過計算可知，即使在高爐爐頂打水降溫煤氣的情況下，高壓煤氣溫度在80～110℃下也不會有冷凝水，所以，高壓煤氣管網腐蝕不明顯；通過TRT或減壓閥組后的低壓煤氣正常溫度在60℃左右，在高爐爐頂打水降溫煤氣的情況下，就容易析出冷凝水，酸性物質溶于水，從而造成低壓煤氣管網系統明顯腐蝕。

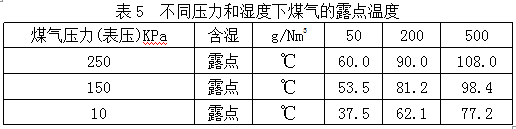

表5計算了不考慮HCI含量時，不同壓力與濕度下煤氣的露點溫度?？梢?jiàn)，在實際工況煤氣壓力10 KPa、噴水降溫后煤氣含水200g/Nm3，煤氣露點約60℃，所以煤氣會有冷凝水析出。

　高爐煤氣含水量和HCI含量增加，煤氣露點溫度升高。在煤氣壓力為10kPa、煤氣含水約200g/Nm3、HCI含量約500mg/Nm3的工況下，煤氣的露點為約66℃。實際生產中，通過TRT或減壓閥組后的低壓煤氣正常溫度在60℃左右，即使不噴水冷卻，煤氣也會有冷凝水析出，從而造成腐蝕。

原料如表2所示的國內某煉鐵廠，布袋凈化后煤氣中氯濃度約300mg/Nm3，經過噴淋塔噴水55～60t/h降溫后，煤氣溫度降至50℃左右，飽和水量約100 mg/Nm3，煤氣中HCI的脫除率約為26.6%～29%，還有約70%的HCI殘留在凈煤氣中，入管網煤氣HCI的濃度約212～220 mg/Nm3，煤氣露點約為52℃，可見，噴淋塔后的凈煤氣依然會析出冷凝水而造成腐蝕。這也說明了僅僅靠噴水脫除煤氣中HCI是有限的，解決不了腐蝕問題。

鹽酸可以與氫氧化鈉酸堿中和：

HCl +NaOH → NaCl + H2O

于是在煤氣中噴人濃堿，期望解決腐蝕問題。有的在TRT后的煤氣管中噴入，有的在噴淋塔上層噴入，有的二者并用。使用效果因原燃料等條件不同而不同，但是，多數在噴入裝置和煤氣管網上都還存在問題。噴入裝置上表現為噴堿管路與設備腐蝕嚴重、噴頭堵塞、濁環水管路堵塞等。煤氣管網上的各種腐蝕現象依然成隱患。為此，有的在凈煤氣管道上采用環氧玻璃鱗片保護法，費用按200元/m2計，2m直徑1公里的煤氣管道總費用約126萬元，但也只管5年左右；有的波紋補償器材質由316L不銹鋼改為價格更貴的254SMo，或者雙向不銹鋼，或者銅材質；閥門密封面材質由D547Mo或D507MoNb合金改為EY22090MoW合金材質。

為解決TRT葉片積鹽腐蝕，有的半個月一周前用水洗清理葉片上約10～15mm的結垢；有的加入TRT專用緩蝕阻垢藥劑，藥劑含有：環己胺、乙醇胺、嗎啉鹽、脲胺鹽、炔氧甲基胺季銨鹽、丙炔醇、HPMA、甲醇等，加藥濃度為60～70g/（萬m3高爐煤氣），最大100g/（萬m3煤氣），控制目標是煤氣冷凝水PH在5.0～6.5之間，取得了比較好的效果[3]。

5 結語

以上提高材質、水稀釋、堿中和等措施，雖然取得了一定效果，但是還沒有消除隱患。在盡量降低高爐原燃料中氯離子含量的同時，還需要在脫除氯離子的裝置上進一步完善。如:提高水霧化效果和改善煤氣流分布，以提高煤氣與水霧的碰撞率；提高濁環水污泥沉積效果，降低管道和噴嘴堵塞；新增煤氣冷凝水PH值自動檢測和自動調節噴堿量及噴水量的裝置，使冷凝水PH值穩定在6以上，盡量消除目前冷凝水PH值波動大的現象。

干法高爐煤氣的腐蝕是電化學腐蝕，僅僅依靠物理方法來解決腐蝕問題是難于徹底的。從腐蝕機理可以看出，利用電位更低的金屬鎂、鋁或鋅等作為陽極，用電化學防腐的措施，是投資少、運營成本底、安全性更好的解決辦法。

6 參考文獻

[1] 張琰. 干法除塵高爐煤氣的管道腐蝕機理與防護對策研究，東北大學碩士論文，2014:11-14.

[2] 徐萌,李增樸等. 遷鋼2號高爐干法除塵系統氯腐蝕控制的研究[J].煉鐵，2009.10,Vol.28(5):37-40.

[3] 張虎. 高爐煤氣TRT緩蝕阻垢劑的研制與配方設計，江漢大學碩士論文，2015:66.
