摘要：按照杭鋼轉型升級的要求， 2015年5月杭鋼3號高爐進行了打水降料面停爐。該高爐在不允許放散煤氣的條件下，實現了安全、環?？樟暇€停爐。介紹一種新型的噴霧系統在停爐中的應用和借助計算機推定料面位置的方法，以及在放殘鐵過程中通過鐵水罐搭橋的方式解決安全切罐的問題。

關鍵詞：高爐，停爐，將料面，放殘鐵

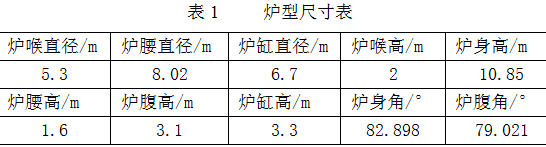

杭鋼3號高爐有效容積750m3，串罐無料鐘爐頂，全冷卻壁軟水密閉循環冷卻系統，其中爐腹、爐腰、爐身下部及爐缸二段設三段鑄鋼冷卻壁，其余為鑄鐵冷卻壁，爐身冷卻壁鑲鋁碳磚，表面噴涂一層不定形耐火材料，爐底、爐缸為國產大塊炭磚結構，上砌兩層陶瓷墊，爐型尺寸參數見表1。該高爐2010年9月大修投產，此后一直穩定順行，利用系數3.1 t/m3.d，入爐品位53.5%，焦比390kg/t，燃料比535kg/t。2015杭鋼開始轉型升級工作，該高爐于5月21日順利停爐。

1、停爐前的準備工作。

1.1清理爐墻。該高爐停爐前爐況穩定順行，但總水溫差只有3℃左右，由此判斷爐墻存在結厚現象。為了避免降料面時發生爐墻粘結物脫落引起爆震等不安全問題，在停爐前一周采取疏松邊緣的裝料制度清理爐墻，料制由C74 62 52 41 12O72 63 53 4 2 更改為C8 272 62 52 41 12O72 63 53 4 2，到停爐前軟水各區水溫差均達到5℃左右，對清理爐墻有一定效果。休風前一天改為全焦冶煉，爐況順行良好。

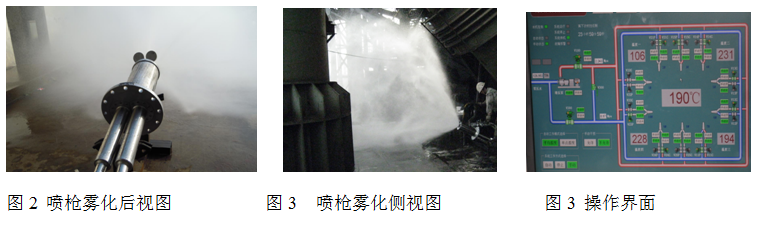

1.2理論計算的小時水量平均為85噸【1】，爐頂自帶的霧化噴水設施共六只大槍，每只大槍由兩只小槍組成，試驗最大水量達到90噸/h。該套系統為新型的霧化噴霧系統，不需要氮氣，通過在爐頂安裝增壓泵把水壓提高到2.5MPa，配合特殊的噴頭來實現噴霧粒徑D32≤300μm 。該系統安裝前在爐外試驗霧化效果較好。噴槍霧化效果見圖1、圖2、圖3，因此本次不考慮在爐喉插水管，直接利用本套系統進行打水降料面，根據頂溫高低的方位關停某一只小槍來實現。

1.3、安裝煤氣取樣管。結合以往煤氣取樣管常在降料面不久即發生堵塞的問題，本次在取樣管末端加一三通，接入氮氣反吹，取樣時關閉氮氣，排放一段時間后取樣，取樣完畢后再開通氮氣反吹。如此往復，效果比較好，降料面過程中未發生取樣管堵塞的問題。

1.4、變料并測量噸焦耗風量，降料面前四個小時變?yōu)槿挂睙?，全焦負荷?.8，礦批18噸，全爐爐渣二元堿度1.01，全焦冶煉時測得風壓271kPa，熱風溫度1030℃，噸焦風耗2550m3/t，后續推算料面時即以此為基準對風量進行校核。

2、降料面控制要點

2.1 降料面頂溫控制在300~350℃，風量控制標準：爐身中上部：80-100%風量；爐腰：80%風量；

爐腹及以下：70%風量。若發生風壓、風量劇烈波動或聽到爆震聲響等異常情況，立即控制風量甚至停止降料面操作。降料面過程中控制H2>6%或O2>2%時停止回收煤氣，若需要放、休風先停爐頂灑水。放風風壓>0.02MPa，保持爐頂正壓，坐料須停煤氣；降料面過程應嚴防爐頂著火，一旦發生爐頂著火，立即休風，并采取有效措施滅火。降料面若出現可能發生重大設備、生產、人身安全事故征兆時，則及時結束降料面工作。

2.2末爐渣鐵快出盡時（鐵口要大噴），先減、停爐頂噴水再控制氣密箱水流量，停風前一段時間要保持適當頂溫，以利爐頂點火。

2.3、降料面前對參加降料面的人員要做好安全及技術培訓。降料面過程中，無關人員不得擅自上爐頂，高爐未正常休風、爐頂未正常點火前檢修作業人員不得提前上爐頂。

3、降料面過程。2015年5月21日0：00正式開始降料面，爐頂不再裝料，開啟爐頂打水控制頂溫，本次降料面情況比較特殊，因高爐地處杭州，出于對環境的考慮，按照公司要求不得放散煤氣，同時要求在確保安全的前提下盡量降低料面。為后續拆爐減輕工作量，基于公司上述要求決定不再將料面降到風口，降到爐腹中部即停止降料面，后續殘余爐料采用機械清除。降料面過程中，頂溫比較平穩，當料面接近爐腹時發生一次小爆震，頂壓冒尖，估計是路墻有粘結物脫落所致，此時進一步控制風量，減少灑水量，繼續降料面，后直到降料面結束再無爆震。

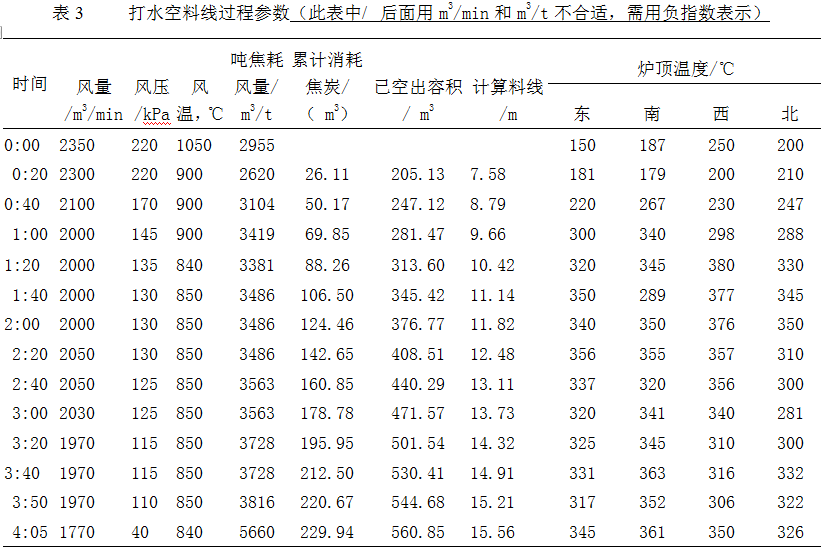

 根據煤氣成分分析，CO2含量拐點在3:35左右，此時料面已達到爐腰部位，繼續降料面，從計算數據來看，4:05分爐線已達到爐腹中上部，考慮此時H2含量已比較高，考慮安全因素及環保因素，決定休風。休風后爐頂點火，后期觀察到料面已經達到爐腹中部，實現了不放散煤氣降料面到達爐腹中部的目標。整個將料面過程中霧化均勻，頂溫基本在300~350℃，中后期頂溫較平穩，爐內未出現爆震。

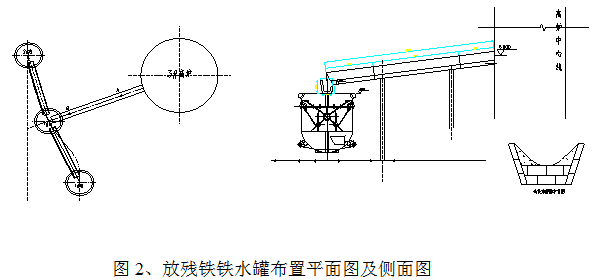

3、放殘鐵操作。為確保安全，本次放殘鐵割爐皮、拆水箱工作安排在休風后進行，因高爐生產約5年時間，側壁及爐底溫度都在正常范圍內，綜合測溫后殘鐵眼定在第一層陶瓷墊上沿，殘鐵經核算總量為217噸，配4只鐵水罐(單只有效容積為80噸），爐皮開孔為800mm×800mm的方孔，殘鐵溝只設一個流嘴，四只鐵水罐兩頂部通過鐵水槽連接并固定，見圖1

殘鐵溝用厚16mm的鋼板焊接成底部400mm，高400mm，上口800mm的梯形槽，底部平砌2層粘土磚，側壁平砌1層粘土磚，內部再用鐵溝搗打料搗實，制作完畢后用木柴充分烤干，殘鐵溝槽插入爐壁內，并和爐壁焊接牢固，殘鐵溝槽和碳磚之間的用搗料充分搗實。整改放殘鐵過程比較順暢，殘鐵總量180噸。放殘鐵后進行打水涼爐，殘鐵口出水后停止打水。

4、結語

杭鋼3號高爐這次打水降料面停爐放殘鐵過程實現了安全環保受控，有以下認識：（1）根據我國環保要求，高爐不放散煤氣空料線停爐將成為常態。（2）降料面噴霧設施比較重要，一定要能充分霧化，以往降料面停爐頂溫較難控制，極差較大，均有不同程度的爆震，往往過早放散煤氣，主要原因是簡易制作的打水實施霧化很不均勻。本次使用的霧化系統完全實現計算機控制，調節精度高，霧化顆粒小、均勻，徹底解決了H2含量異常升高及爆震的問題，能夠實現不放煤氣把料面降到足夠的深度。（3）預先對噸焦耗風量進行測算，再利用計算機根據爐料消耗后產生的空間反算，再結合煤氣成分綜合判斷料位是可靠的。（4）現在的機械先進，完全沒有必要冒險并通過放散煤氣把料面降到風口，降到爐腹中部即可，通過在鐵口區域開門用挖掘機清理爐缸焦炭，省時省力又可回收大量焦炭，也不用放散煤氣污染環境。杭鋼近幾年清理爐缸均采用此法，節省了大量人力，既安全又容易控制。（5）放殘鐵割爐皮操作必須在休風后作業，防止發生意外。（6）對于殘鐵量較大的高爐，通過在鐵水罐頂部搭橋的方式切換鐵水罐是可行的。

參 考 文 獻

[1]周傳典，高爐煉鐵生產技術手冊，冶金工業出版社。
