Analysis reason sintering drum cold strength index and four blast furnace return rate is some down with the furnace condition fluctuation Shui Steel

Nie li1               Du dong2

Technology Center1 and Iron works2  of  Shou Gang  Shui Cheng Iron & Steel(Group)Co.，Ltd

( GuiZhou    LiuPanShui   553028 )

Abstract: often think cold sinter drum index, the better, the lower the rate of return to mine. But during July 13 and 20, found a cold sinter drum index and the four blast furnace outside the same as the rate of decline, seems to be some contradictions. In this paper, the cold strength of sinter shuicheng steel drum index and the four blast furnace outside the same as the rate of decline to do analysis to explore the reason and is due to the different influence factors. Another analysis of the causes for furnace condition fluctuation in the short term this week, and put forward some important index control are suggested.

Keywords: different factors  Drum index and the same as the rate of decline in  furnace condition fluctuation  analysis

摘  要：常認為燒結礦冷態強度轉鼓指數越好，返礦率越低。但在7月13-20日期間，發現了燒結礦冷態強度轉鼓指數與四高爐外返礦率同向下降，似乎有些矛盾。本文就水鋼燒結礦冷態強度轉鼓指數與四高爐外返礦率同向下降做了原因分析探討，是因影響因素不同所致。另分析了本周短期內發生爐況波動原因，并提出了部分重要指標控制建議。

關鍵詞： 因素不同  轉鼓指數與返礦率   同向下降  爐況波動  分析探討

1、前言

水鋼煉鐵廠燒結工序6#、7#號燒結機有效燒結面積2X265m2,分別于2009年9月和2010年7月建成投產，自投產以來至2017年2月，兩臺燒結機未進行大修，2014年10月進行了點火器改造，2016年1月底對成品系統整粒篩子進行了改造，通常臨時和計劃檢修維護。2017年2月12日-4月8日與三高爐大修同步，交替對6#、7#機燒結機與環冷機進行綜合節能技術改造，燒結機臺車小擋板加高60mm,改造完成后，經過一段時間生產運行，產量和各項技術經濟指標取得了較為明顯效果。4#機有效燒結面積為132m2于4月20日停產，6#、7#機承擔著為有效容積1350m3的三高爐和2500m3的四高爐保供主料任務。7月13日-20日這一周期間，出現了燒結礦冷態強度轉鼓指數與四高爐外返礦率呈同向下降趨勢。通常認為燒結礦冷態強度轉鼓指數越好，返礦率越低。內返礦配比23%一周未變，是什么因素影響，本文就水鋼燒結礦冷態強度轉鼓指數與四高爐外返礦率呈同向下降做了原因分析探討，另分析了短期內爐況發生波動原因，并提出了部分重要指標控制建議。

2、高堿度燒結礦轉鼓與堿度相關性分析

2.1、四高爐槽下燒結篩分與燒結部分指標

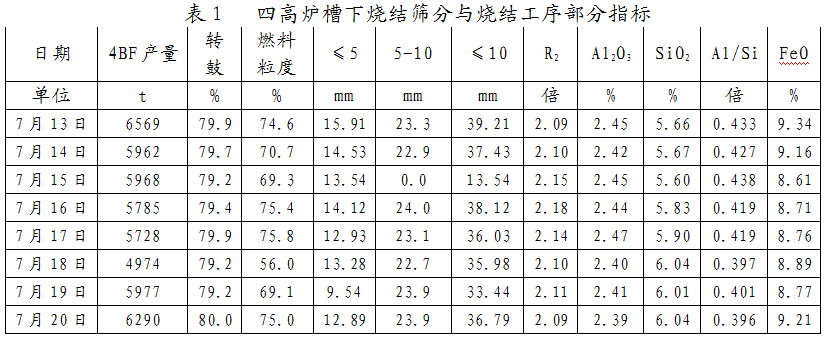

統計了2017年7月13日至20日四高爐槽下燒結礦篩分與燒結工序部分指標數據如下表1所示。

說明：燃料粒度指小于3mm濕樣粒級。7月18日產量低，更換風口休風90min。5-10mm為人工篩分，≤5mm為振動篩篩分。

2.2、數據處理與指標變化趨勢相關性分析

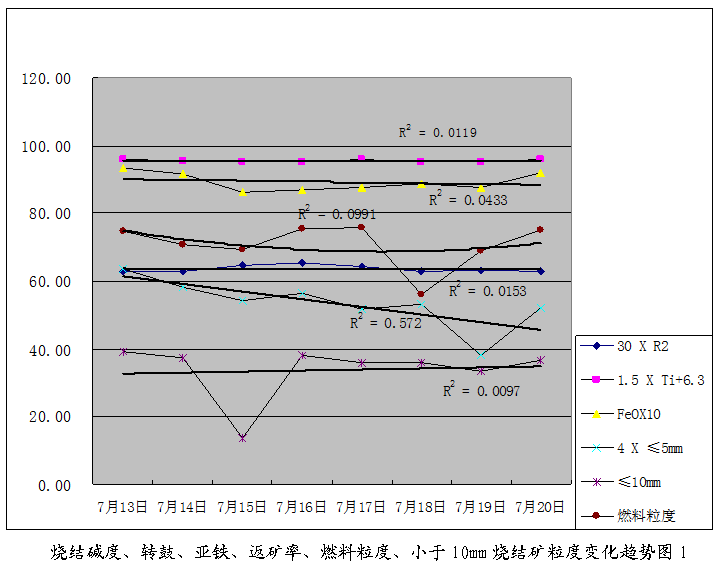

由于各指標數量級不同，為便于找到部分指標變化規律在同一圖中相關性，對上述有關的部分指標做擴大倍數處理，如下圖1中右下角所示，堿度擴大30倍，表示為30xR2,轉鼓指數擴大1.5倍，表示為1.5xTi+6.3，亞鐵擴大10倍，表示為FeOx10,返礦率擴大4倍，表示為4x≤5mm,本文后其它的數據處理也一樣。

相關性分析：結合表1數據和圖1中部分指標變化規律可見，除堿度變化趨勢線相關系數R2=0.0153與轉鼓指數趨勢線相關系數R2=0.0119基本相近外，其余燃料粒度、小于10mm、小于5mm、與亞鐵、與堿度、與轉鼓指數相關性均不強或不相關。堿度與轉鼓變化趨勢線除17日數據偏離外，從總體可看出，堿度與轉鼓的變化趨勢線呈反向關系，變化趨勢基本吻合，生產實踐與理論相符。按燒結礦堿度分類R2≥2.0倍的燒結礦為高堿度燒結礦，高堿度燒結礦CaO含量較高，主要粘接相為鐵酸鈣，燒結礦冷態強度好。但隨著堿度再升高，大于2.10倍以上，大多數為硅酸二鈣和硅酸三鈣。從表1中可見，燒結礦SiO2含量呈增加趨勢，CaO含量更高后，生成硅酸鈣量就越多。從燒結礦物結構組成各組分抗壓強度表中可知，硅酸一鈣20.31N/mm2，硅酸二鈣30.3 N/mm2，較玻璃相40.60 N/mm2還要低，可見硅酸鈣機械強度是最低的，燒結礦硅酸鈣數量增加，因為這種礦物在低溫657℃以下由γ-2CaO.SiO2轉變成β-2CaO .SiO2時，體積突然膨脹10%左右，導致燒結礦粉化【1】。而CaO又能降低赤鐵礦至磁鐵礦相變ＴHM的變化，穩定磁鐵礦量，抑制赤鐵礦生成【2】。因此，本周轉鼓指數下降，主要因燒結堿度從2.09倍上升到最高2.18倍后的影響。

3、四高爐返礦率與燒結機2#風箱負壓總和相關性分析

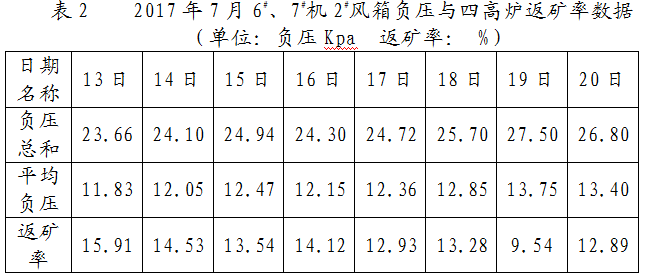

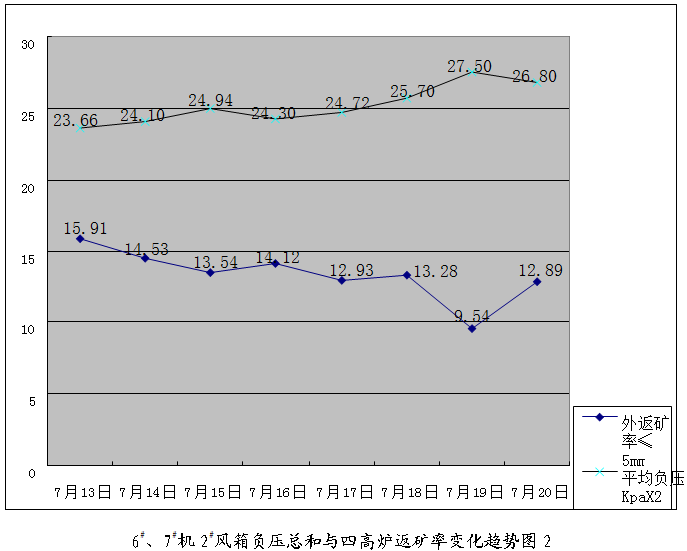

通過現場收集相關操作參數，對比分析發現，四高爐返礦率與6#、7#機均以2#風箱總負壓和存在一定的相關性。由于平均負壓數據與返礦率數據太接近，便于圖中發現變化趨勢相關規律，不影響分析結果，數據統計表與相關變化趨勢如下表2、圖2所示。

燒結抽風負壓也是影響燒結礦質量的因素之一。一般來說，在相同工況條件下，在一定的用料條件下，在一定負壓范圍內，負壓越高，燒結質量越好，返礦率就越少，穿過料層有效風量增加，吸力作用拉近物料顆粒之間距離，生成的液相在冷卻結晶過程中易于粘接和包裹周圍未熔或半熔的顆粒物，達到造塊目的。但負壓過高后，原始料層間隙太小，氣流阻力增大，又影響燒結過程原始料層透氣性，使得過濕帶消失時間延長，造成燒結終點滯后，而影響燒結礦質量。通過上述圖2中2#風箱負壓總和與燒結返礦率的反向變化趨勢可見，除17日數據偏離外，呈反向變化趨勢較明顯，相關性較強。由此可知，抽風負壓是影響返礦率的重要因素。另外，抽風負壓還與漏風、管道堵塞、混合料水分與粒度等因素有關系。

4、燒結礦冷態強度轉鼓指數與返礦率相關性分析

4.1  6#、7#機實際用料結構燒結杯試驗結果對比分析

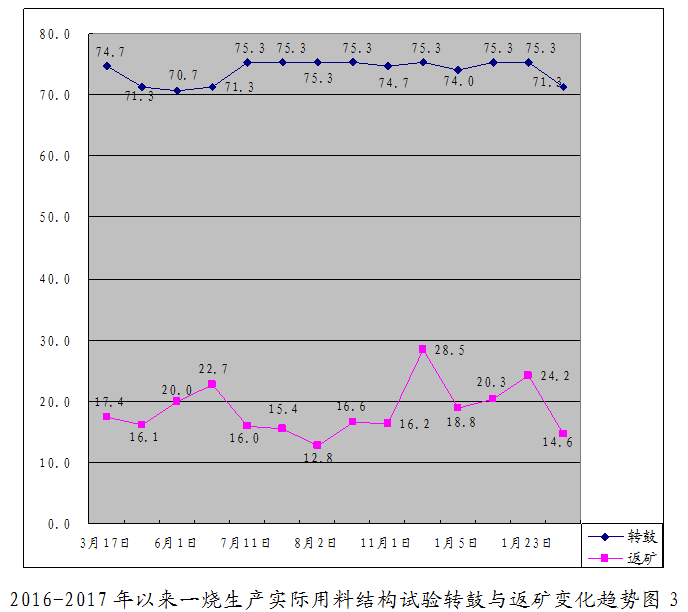

2016年至2017年來， 6#、7#機實際生產用料結構燒結杯試驗，燃料配比6.0-6.3%基本接近，試驗結果如下圖3所示。

相關性分析：轉鼓指數變化趨勢線相關系數R2=0.0839，返礦率變化趨勢線相關系數R2=0.0328，可見，相關系數差異較大，說明燒結轉鼓指數與返礦率互不相關。試驗目的，探索水分、熔劑、燃料的變化對不同礦種或不同用料結構、相同用料結構，不同燃料配比或熔劑對指標影響等，找出相關規律以及影響原因分析，對資源采購、配料、實踐生產提供指導，取得良好指標，保高爐生產順行。由于影響因素較多，燒結過程發生物理、化學反應、氣固液相反應，熱膨脹或冷卻結晶因相變而發生體積膨脹，伴隨著應力產生，有燒結礦表面與中心溫差產生熱應力，不同膨脹性引起礦相之間應力，正硅酸鈣多晶轉變引起相應力[2]，燒結過程較為復雜，轉鼓指數與返礦率均為被檢測項指標，不具備控制轉鼓指數作為自變量，提高或下降多少百分點，與返礦率作為因變量對應上升或下降試驗。通過試驗、生產實踐分析總結，影響因素較多。為此，燒結礦冷態強度轉鼓指數與返礦率非直接相互影響因素。

通過上述圖3趨勢變化相關性分析比較，本周出現燒結礦冷態強度轉鼓指數與四高爐返礦率呈同向下降，是因影響直接因素不同，并不矛盾。

4.2  生產實際轉鼓指數與返礦率相關性分析

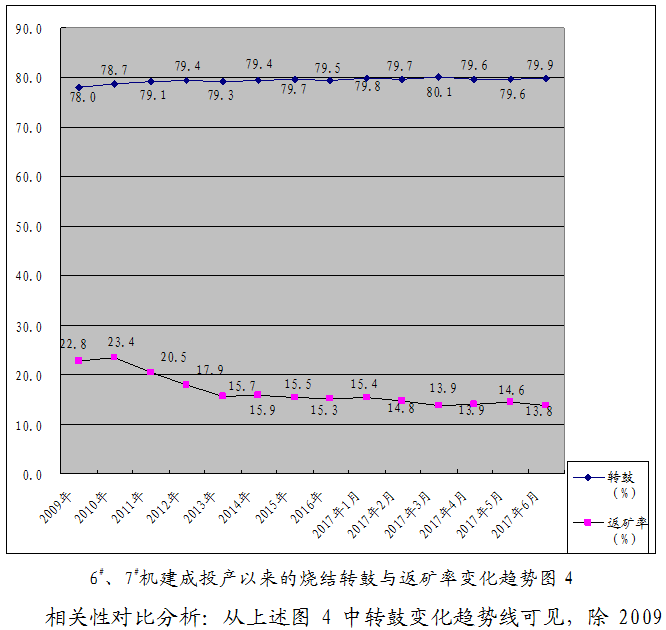

統計了2009年來至2017年1-6月份轉鼓和返礦數據分析，燒結礦轉鼓與返礦率變化趨勢如下圖4所示。

相關性對比分析：從上述圖4中轉鼓變化趨勢線可見，除2009年和2010年轉鼓指數低于79%，最高轉鼓指數2017年3月80.1%外，其余6年和5個月的轉鼓指數均在79.4%左右且差距較小，返礦率逐年、逐月呈下降的變化趨勢。從2011年20.54%下降到了2017年6月的13.8%，以1%為一個數量級，已下降了6個數量級，下降幅度很大，轉鼓與返礦率變化趨勢線也不成相關關系，但通過其他途徑如改變或改善用料結構，進行技術攻關，工藝與設備改進、提升裝備水平等措施，仍可以達到降低返礦率目的。因此，在此范圍內轉鼓指數與返礦率兩者變化趨勢規律性、相關性不強，進一步說明燒結礦轉鼓與返礦率非直接影響關系。

5、料層厚度與轉鼓、返礦率相關性分析

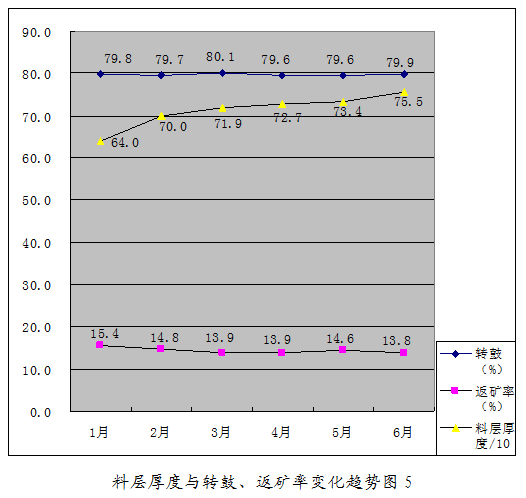

2017年1-6月份6#、7#機料層厚度與轉鼓、返礦率數據如下圖6所示。進一步提高料層，充分發揮了自動蓄熱作用。環冷機改造后密封效果好，保溫性強，再結晶效果好。

從圖5中可見，轉鼓指數變化趨勢線變化與料層厚度、返礦率變化趨勢線相關性不明顯。料層厚度與返礦率變化趨勢線，除5月份對應的點偏離外，呈反向關系，趨勢變化較明顯，相關性較強。可見，料層厚度是影響返礦率的重要原因。

6、燃料單耗與料層、返礦率相關性分析

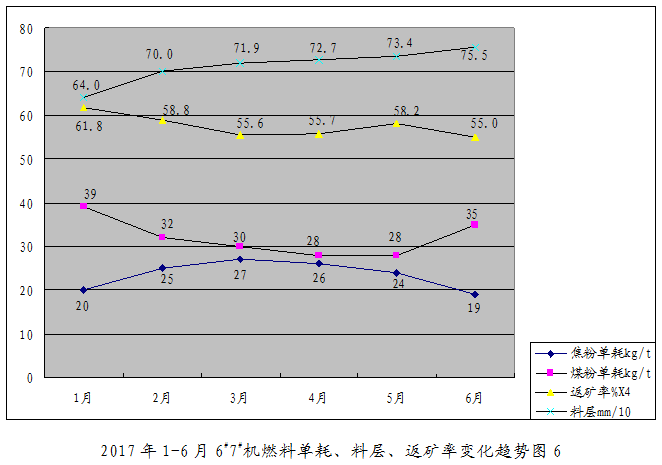

2017年1-6月燃料單耗、料層、返礦率變化趨勢如下圖6所示。

變化趨勢分析：2017年3月22日-31日在試驗室其它條件相同的前提下，對相同配比5.6%的純焦粉與純煤粉燒結做了燒結杯試驗，試驗結果，配加純焦粉的返礦率為16.25%，配加純煤粉的返礦率為20.74%，相差了4.49%，說明用純煤粉燒結生產會使返礦率升高，使用純焦粉會降低返礦率，由于焦粉價格與煤粉價格原因和資源量制約，為了焦粉與煤粉優化資源搭配，成本、指標取得較好效果。從圖6中可見，前5個月焦粉單耗最下第一條趨勢線與最上第二條返礦率變化趨勢線，呈反向關系也較明顯，規律性較強，說明焦粉單耗的高低也是影響返礦率又一因素之一。

7、燒結礦強度對四高爐爐況影響

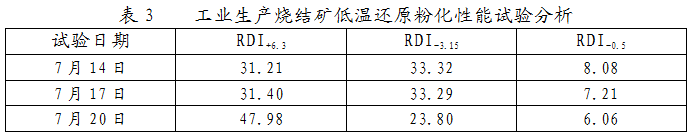

從表1中可見，四高爐產量從7月14日-19日產量均在6000噸以下，低于正常產量水平，因爐況不穩定，發生波動，主要表現為出氣流，高爐上部透氣性差，風量下降，產量下降，焦比上升。         通過上述燒結礦冷態強度分析，轉鼓指數呈現出下降趨勢，但變化幅度不大，返礦率也同向下降，5-10mm的部分也不高，均在控制要求25%以下，影響原因是什么。實驗室對工業生產燒結礦低溫還原粉化試驗分析如下表3所示。

 結合表1和表3來看，四高爐產量變化與7月16日用上秘魯精粉到7月18日增加到15%變用料結構后，燒結礦冶金性能逐漸得到改善。與采用調整布料制度，查冷卻系統原因，休風更換風口相結合，爐況逐步趨于正常。燒結礦熱態強度下降原因分析：（1）與礦石的種類和結構有關系。以赤鐵礦為主或較多量赤鐵礦粉燒結，燒結礦低溫還原粉化高一些[2]；（2）由表1可知，Al2O3含量較高，處于2.40%-2.47%的較高水平，原因Al2O3含量較高增加了液相的黏度，使得未還原和殘余的赤鐵礦增加，促進低溫還原粉化；（3）由表1可知， SiO2呈現上升趨勢，Al/Si≥0.4，處于較高水平，雖然RDI-0.5指數下降，RDI-3.15指數下降，但RDI+6.3指數上升仍然處于較低水平。雖SiO2呈現上升趨勢，有利于提高強度，但Al2O3含量較高， Al/Si也較高，是影響低溫還原粉化關鍵因素。為此，本次四高爐短期爐況波動分析認為，主要是由于燒結礦熱態強度低溫還原粉化指數下降所致。

8、 主要控制指標建議

本周統計還發現堿度超過2.20倍后，F(xiàn)eO含量均小于8%。如 7月15日8:00樣R2 2.23倍  FeO 6.66%，18:00樣R2 2.24倍  FeO 7.28%，7月16日12:00樣R2 2.42倍  FeO 7.55%，18:00樣R2 2.25倍  FeO 7.00%，7月17日8:00樣R2 2.23倍  FeO 7.66%，18:00樣R2 2.28倍  FeO 6.52%。現生產實踐證明了FeO含量控制在≤8%-10%較合適的水平。燒結堿度超過2.20倍后，F(xiàn)eO含量低于8%。由此，建議：（1）、燒結堿度R2正?？刂圃?.90-2.15倍，堿度最高不能超過2.20倍，最低不能低于1.80倍。（2）、燒結機原始料層控制≥750mm。（3）、轉鼓指數正常控制在79.4%或以上，最低不能低于79.0%。（4）、配料室小于3毫米濕燃料粒度≥75%，主要獲得微孔結構強度較好，還原性較好，較理想的燒結礦結構。（5）、燒結礦二氧化硅建議控制在5.3-6.0%之間，最高不要超過6.5%，因高硅燒結礦儲存時間長了會自然粉化，二氧化硅也是影響低溫還原粉化的重要因素。不論是高硅，還是低硅燒結礦，都會導致粉化。（6）、燒結礦鋁硅比也是影響低溫還原粉化的重要原因，建議控制小于0.4。（7）、用料結構中要保持一定的磁鐵精粉比例，改善冶金性能。

9、結語

1、通過上述相關性對比分析，進一步說明轉鼓指數與返礦率由于不同因素影響而呈同向下降趨勢非直接影響關系。

2、燒結礦冷態強度是從燒結機下來，到環冷機出來，經高爐小礦槽，到高爐主皮帶，這一運輸過程主要抗粒度衰減、整粒、篩除粉末。冷態強度是基礎，也是最基本要求。但沒有經過高溫和煤氣還原過程同時的考驗，熱態強度冶金性能才是關鍵，大高爐生產建議更應該重視熱態強度。
