摘要：本文主要針對通鋼3#高爐爐缸側壁溫度異常升高的問題，通過采取加強日常鐵口維護、提高焦炭入爐質量改善料柱透氣性、堵風口降低冶煉強度、采用鈦礦護爐操作、加強高溫區的冷卻強度等一系列的有效的護爐措施，使側壁溫度得到了有效的控制，為高爐安全生產創造了條件。

關鍵詞：  爐缸  溫度  侵蝕  護爐

1前言

通鋼3＃高爐爐容2680m3，2014年7月12日建成投產，設有30個風口，3個出鐵口兩工一備，該高爐在爐底和爐缸處共安裝了192支熱電偶，其中爐缸處安裝90支。高爐從2015年12月份開始，高爐3#鐵口附近區域爐缸一層側壁炭磚溫度開始有異常升高的趨勢，進入2016年7月上升趨勢明顯提高，且最高時達到580℃，嚴重影響高爐正常生產，為了消除這一隱患，通鋼高爐的技術人員通過采取加強鐵口維護、提高入爐原燃料的質量、鈦礦護爐、休風堵風口降低冶煉強度、加強冷卻強度等措施，使?fàn)t缸側壁溫度得到大幅度的下降并得到了有效的控制，確保了高爐安全生產，在成功護爐的同時，保證了高爐的穩定順行。

2高爐爐底爐缸結構及高溫測點情況

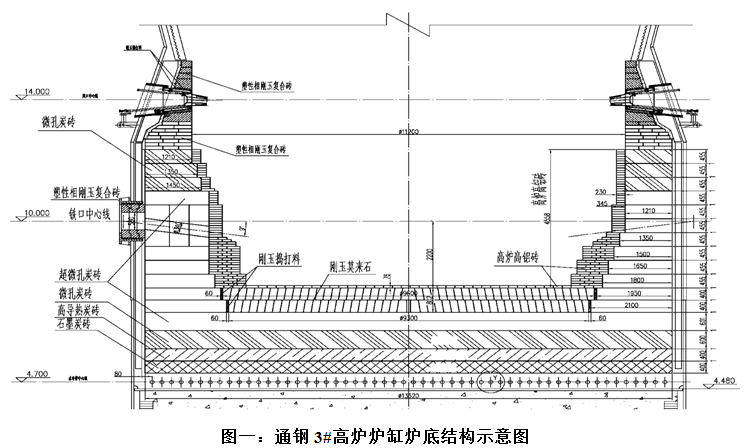

3＃高爐爐底、爐缸采用石墨炭塊-陶瓷砌體復合爐襯結合水冷薄爐底、爐缸。爐底耐材全高2800mm，爐底下部采用四層臥砌，從下至上依次為石墨炭磚（400mm） 、高導熱石墨磚（400mm） 、微孔炭磚（600mm） 、超微孔炭磚（600mm），炭磚之上臥砌兩層陶瓷杯墊（材質為剛玉莫來石，每層高400mm）。爐缸內側及剛玉莫來石磚之上砌高鋁保護磚；爐缸鐵口以下外側環砌超微孔炭磚，鐵口以上外側環砌微孔炭磚；在鐵口區采用加長的炭磚，加長炭磚旋長達2500-4000mm，鐵口通道采用大塊超微孔炭磚立砌；鐵口框內部及風口區采用大塊陶瓷塑性相復合剛玉組合磚砌筑。結構示意圖見圖1

高爐自2014年7月12日投產以來，高爐爐底爐缸工作狀態及熱電偶的溫度基本穩定，但自2015年2月份開始3#鐵口兩側，爐缸一層及爐缸二層側壁電偶溫度顯示異常升高，且自2016年6月份開始升高幅度較大，到2016年8月爐缸一層1107-13最高達到604℃(插入爐墻炭磚深度為300mm)、1107-14最高達到414℃(插入爐墻炭磚深度為150mm)，1107-11最高達到495℃(插入爐墻炭磚深度為300mm)、1107-12最高達到327℃(插入爐墻炭磚深度為150mm)。根據一維傳輸簡化方程計算溫度最高點爐缸側壁碳磚剩余厚度為731.11mm，碳磚侵蝕厚度為1068.89mm，同時該測點位置的熱流強度達到44483 Kcal/m2.h。

3護爐過程

針對側壁溫度異常升高的特殊情況，廠領導及車間領導高度重視，及時采取了一系列有效措施，一方面對溫度高點處電偶反復的校正，另一方面對高溫區域爐皮加強測溫要求及時反饋，要求每班對爐皮測溫兩次工長負責監督，每日數據匯聚到爐長處，由爐長負責監控爐皮溫度的變化趨勢。高爐技術人員查閱文獻以及對出現類似問題的高爐進行實際考察，同時邀請北京科技大學的專家來到通鋼進行會診，結合溫度點的變化趨勢采取不同的護爐措施。整個護爐過程主要采取了加強日常鐵口維護、提高入爐焦炭質量、堵風口降低冶煉強度、加強高溫區的冷卻強度和加鈦礦護爐。

3.1加強日常鐵口維護

維護好鐵口是防止側壁溫度波動和保證爐缸長壽的最基本要求。在側壁溫度開始有上升趨勢（大約350℃）時，在日常生產中就已經開始通過穩定打泥量，來保證鐵口的足夠深度（3100mm-3200mm），減少用氧氣燒開鐵口，降低對鐵口區域耐材的破壞，嚴禁潮鐵口出鐵和燜炮開鐵口，防止鐵口跑大流和鐵口變淺加劇對爐缸側壁的沖刷，以此來緩解側壁溫度上升趨勢。

3.2提高焦炭入爐質量改善料柱透氣性

爐缸側壁溫度升高，一方面是由于爐內死料柱的透氣性、透液性變差，致使?fàn)t內渣鐵只能從死料柱與爐缸側壁之間流出最終導致爐缸耐火材料的侵蝕，故在加強鐵口日常維護的同時，3#高爐采用全干熄焦入爐，并且通過提高焦炭的冷熱態強度來增加料柱透氣性、透液性降低死料柱周邊鐵水密度，減少鐵水環流，同時將中心焦入爐比例由16.67%提高到23.07%，提高回旋區深度，發展中心氣流。

3.3堵風口降低冶煉強度

雖然采取了以上兩種措施來緩解側壁溫度上升的趨勢，但是自進入7月下旬，側壁溫度異常上升較快，給高爐安全生產造成嚴重的威脅，為了能夠使側壁溫度快速得到有效控制，通鋼3#高爐通過堵高溫區域風口，合理降低冶煉強度來降低側壁溫度。2016年7月20日定修時，堵高溫點部位上方的17#、18#風口, 同時控制爐內參數，具體參數如變化如下表

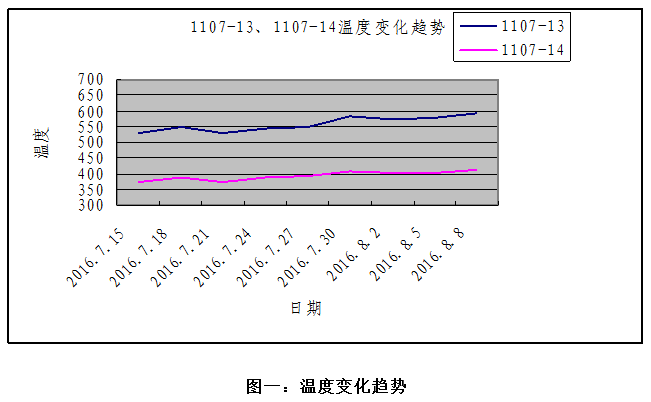

雖然采取了一定的手段但是側壁溫度沒有得到有效的控制，8月7日四點班T1107-13點溫度最高升至604℃。1107-13、1107-14兩點溫度在7月15日到8月8日期間溫度變化趨勢如圖一所示：

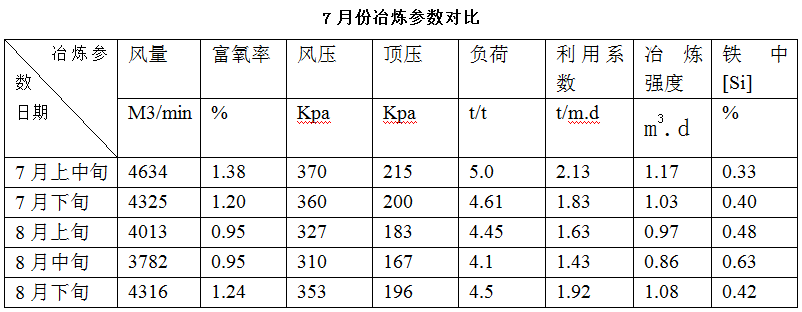

故8月7日20:40-21:05休風又將19#、20#風口堵死，減少該區域的進風量進而減少鐵水的環流，此段期間爐內冶煉參數的控制如表一所示。

3.4采用鈦礦護爐操作

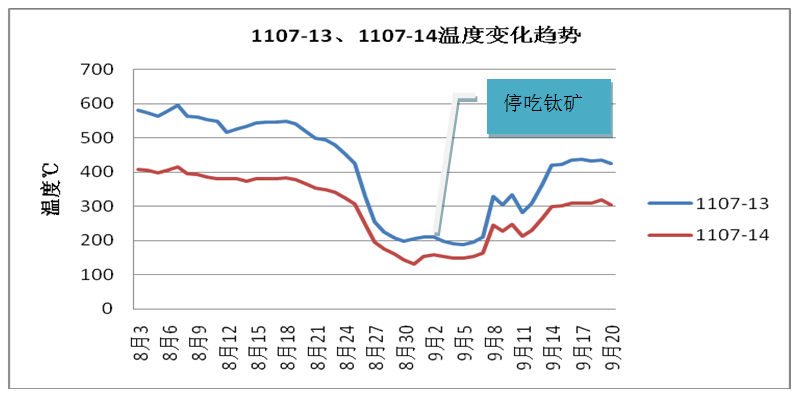

根據國內外先進技術理論，含鈦物料護爐技術已成為國內外延長高爐壽命的重要技術措施，為了盡快消除這一隱患，在降低冶煉強度的同時3#高爐于2016年7月30日通過向入爐爐料中配加鈦礦從爐頂裝入爐內，控制爐料中TiO2含量在8-10Kg/t之間，鐵水[Ti]在0.2%以上 (最高達到0.27%)，在出鐵過程中通過鐵水環流來修補爐缸炭磚的侵蝕。自8月8日開始，側壁溫度開始逐漸下降，8月18日開始，爐缸側壁溫度進入快速下降的趨勢，故陸續將4個風口捅開全風口作業，逐漸恢復正常冶煉參數，提高冶煉強度，如表一所示。通過堵風口降低冶煉強度控制側壁溫度的上升效果明顯，但是對經濟技術指標的沖擊巨大，不是長久之策，只可解燃眉之急。至8月28日側壁溫度下降到最低131℃，為避免爐頂加鈦礦使?fàn)t底凝鐵層增厚，故自8月28日開始停吃鈦礦，但自9月2日開始側壁溫度明顯呈上升趨勢，因而又繼續在爐料中配加鈦礦進行護爐，如圖二所示：

3.5加強高溫區的冷卻強度

為了進一步更好的控制側壁溫度保證高爐穩定生產，2016年9月12日計劃檢修16小時，將爐缸二段第20塊（5進5出，水管編號為092#-096#）、第21塊（4進4出，水管編號為097#-100#）冷卻壁改為工業水提高冷卻強度。

通過采取以上一系列措施，爐缸側壁溫度得到了有效的控制。但從圖二中可以看出雖然側壁溫度下降幅度較大，但是目前側壁溫度仍維持在400℃左右 ，護爐工作仍需繼續進行。

4結語

針對通鋼3#高爐爐缸側壁溫度異常升高的原因，通過采取加強鐵口維護、提高入爐原燃料的質量、鈦礦護爐、休風堵風口降低冶煉強度、加強冷卻強度等措施，使?fàn)t缸側壁溫度得到了有效的控制，給高爐安全穩定生產創造了條件，但是目前溫度還是略有些偏高，為了能夠安全穩定的生產，護爐工作仍將繼續執行。

參考文獻：

[1]  程坤明.影響高爐爐底碳磚使用壽命的因素 [J].2006

[2] 王建明.1280m3 高爐爐缸側壁溫度異常偏高的護爐實踐[J] 2013
