摘  要  為在長周期穩定順行的情況下，尋求指標的進一步突破，馬鋼各級技術人員通過探索大礦批的使用，合理調整上下部制度，加強爐前出鐵活躍爐缸等手段，不斷優化改進操作管理制度，從而使B高爐在穩定順行的前提下實現月均全焦負荷4.80，月均煤比170kg/t以上，月均產量9000t/d以上的突破，各項指標都取得了較大的進步。

關鍵詞  穩定順行  大礦批 鐵次 煤比

馬鋼新區B高爐（4000m3）從2007年5月24日投產以來，不斷探尋適合自身的操作管理制度，通過多年的努力，已逐漸形成以“高爐長周期穩定順行為核心，持續降本增效為目標”的操作管理理念，取得了較好的效果，并與2016年12月24日實現了穩定順行1000天的突破。但與國內同類型高爐相比，礦批的使用一直偏小，煤比偏低，為尋求進一步的突破，各級技術人員通過與國內外先進同行的交流學習，研討和論證，從2017年8月開始在B高爐開展大礦批冶煉及與之相適應的操作的技術探索。

1  合適礦批冶煉的探索

研究表明高爐煤氣在軟熔帶中幾乎全部從“焦窗”中通過，焦炭的批重的大小決定了軟熔帶的高度和“焦窗”的厚度，從而直接影響軟熔帶的透氣性，因此“焦窗”厚度對改善整體料柱的透氣性十分重要[1]。而在同等負荷條件下，礦批越大代表焦批越大，因此，大礦批的使用是增大焦批的重要手段。

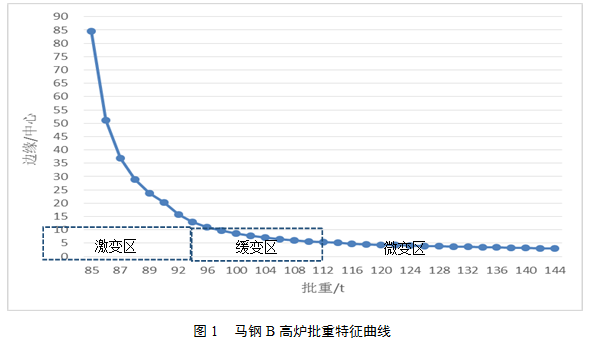

礦批的大小直接影響高爐煤氣流的分布，而煤氣流的分布又影響著煤氣利用情況。礦石 批重選擇必須遵循以下原則：第一，有利于爐況順行；第二，煤氣利用率高；第三，爐墻熱負荷較低[1]。從而達到高爐高產、優質、低耗、長壽、高效生產的目的。合理的礦批選擇應該根據不同高爐的生產特點結合原燃料條件不斷探索，同時可以通過礦石批重特性曲，計算出高爐的臨界礦批[2]。通過計算可得B高爐的批重特征曲線如圖1所示。

根據文獻表明[2]，可將上述曲線劃分為三個區：激變區、緩變區以及微變區；其中激變區礦批小于98t/ch，在此區域內礦批波動對爐內氣流影響大，爐況難以穩定，同時煤氣利用率相對較低；因此在正常生產情況下，礦批不宜選在此范圍內。礦石批重在微變區（礦批大于116t/ch）時，爐內氣流不會因礦批的變化而又劇烈的反應，在該區域內礦批的大小氣流影響相對較小，煤氣流穩定，有利于形成相對穩定的軟熔區，對高爐的穩定順行、改善煤氣利用率均有重要作用，但受原燃料條件限制較強，操作實踐也表明只有在2017年12月焦炭粒度上升后才實現使用115t/ch以上的礦批高爐穩定且隨著礦石的批重過大時，容易導致入原燃料入爐粉末量的增加，堵塞氣流通道，導致爐況失常，因此理論上，批重大小應盡量選擇在緩變區內特別是原燃料條件不是非常好的情況下，既有利于高爐的順行，又有利于煤氣流熱能及化學能的利用。

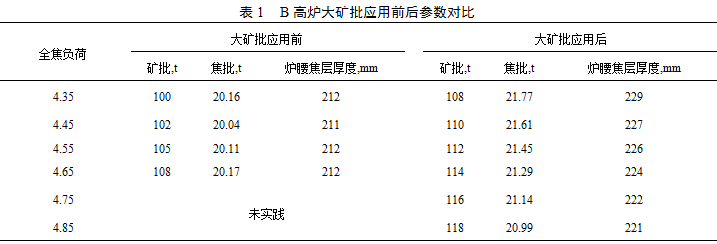

2016年11~12月以及2017年7~8月B高爐與韓方合作進行礦↓礦↓焦↓分割布料操作實踐，期間高爐礦批保持在110t/ch以上，在合作結束后繼續采用大礦批的思路，礦批大小從之前的最高109t/ch（不能長時間穩定），提升到118t/ch，并長時間穩定在110t/ch以上，大大增加了軟熔帶的“焦窗”厚度（如下表所示）。實踐證明大礦批使用后，爐況穩定性明顯好轉，高爐指標穩定提升，煤比穩定在160kg/tfe以上。

2  上下部制度的調整

2.1  上部制度的調整優化

B高爐自2014年7月開始取消中心加焦，布料模式由“中心加焦”向“平臺加漏斗”的方式轉變，消除了之前高爐過分依賴中心氣流的現象，而導致邊緣氣流長期過弱的現象。平臺加漏斗的布料模式是以中心氣流為主的同時，兼顧發展邊緣氣流的發展。日常操作中通過對比十字測溫各環帶的溫度，以及Z、W值的變化等來判斷兩道氣流的強弱；通過調整布料角度、環數等參數，使兩道氣流分布合理。2017年下半年，隨著B高爐煤比的不斷上升，邊緣氣流有增強趨勢，上部調整上通過提高邊緣負荷與礦焦距爐墻距離來穩定邊緣氣流。四班操作通過觀察氣流變化，靈活調整料線，控制邊緣氣流。

2.2  下部制度的選擇

（1）風口面積及風速的選擇

下部調節對風口回旋區的大小起決定作用，而回旋區的形狀和大小決定著爐缸初始煤氣流的分布，回旋區的深度越大，煤氣越向中心擴展，爐缸徑向的溫度均勻性越好。B高爐根據實際爐況調整風口面積的大小，與風量使用相配合，使鼓風動能保持在130~140kj/s的水平，實際風速控制在260~270m/s，避免過高或過低的風速及鼓風動能對回旋區焦炭的影響。

（2）爐腹煤氣量的控制

隨著B高爐負荷增加，煤比不斷提升，為保證煤粉在高爐內的燃燒率，必須保持足夠的氧過剩系數。因此，隨著煤比的提升，B高爐富氧率由2.5%逐步提高到4.0%左右，保證了氧過剩系數在1.05以上，提高了煤粉的燃燒率。同時，由于煤比和氧量的上升，爐腹煤氣量必然有所增加，高爐采取以氧換風的方式來保持爐腹煤氣量的相對穩定，隨著煤比上升，入爐風量由6600-6650m3/min降低至6550m3/min左右，保證了爐腹煤氣量指數在62左右，與國內的資料所述控制爐腹煤氣量指數在58-66[3]較為合適相適應。

2.3  出鐵優化，活躍爐缸

出鐵制度穩定是影響渣液面的穩定的關鍵性因素，保持合理的出鐵時間和重疊時間可以保持渣液面的穩定進而保持煤氣流一次分布的穩定，B高爐自投產以來出鐵制度不斷地在摸索改進中，但是單爐出鐵時間不穩定，堵口重開現象多，日均爐次偏多，鐵口深度變化大等現象一直得不到解決。這種情況不僅增加了爐前工的勞動強度，而且對鐵口的維護，爐缸的工作狀態也會造成較大的影響，極大地限制了高爐的指標提升及節能降耗；同時，頻繁的堵口重開對環境保護也不利。近年來B高爐為改善爐前出鐵，活躍爐缸，主要采取了以下措施。

（1）改變出鐵制度，縮小鉆桿直徑。從2017年下半年開始，隨著高爐各項指標的提升，原有正間隔的出渣鐵制度已經無法滿足高爐出鐵需求，同時由于水泵房冷卻能力有限，高爐冷卻水進水溫度大幅上漲，直接影響到爐缸冷卻系統的冷卻能力，高爐爐缸各層側壁溫度升高，對爐缸的安全生產造成了不利的影響。為增加單爐鐵口出鐵時間，減少爐缸鐵水環流，高爐逐步縮小鉆桿直徑；同時增加出鐵重疊時間，保證渣鐵液面的相對穩定。此外，由于鉆桿縮小，在鐵口深度不變的情況下，打泥量相對減少，可以減少進入爐缸的泥量，對活躍爐缸有利。

（2）增加中心焦炭粒度，增強死料柱的透氣及透液性。一般認為，爐缸內鐵水流動方式有兩種，即透過死料堆流動和繞著死料堆流動。而死料堆滲透性較好時，通過死料堆流動的鐵水就更多，相應地爐缸內環流就會減少，這樣可以延緩鐵水爐缸側壁的侵蝕，增加高爐的使用效率。而中心死料堆的透液性的好壞很大程度上取決于入爐焦炭的粒度，中心焦炭粒度越大，相應的死料柱粒度也會增加，對改善爐缸工作狀態起到積極的作用。

馬鋼的焦炭粒度（48.5mm左右）在國內處于偏小的水平，2016年12月開始，在現有焦炭基礎上，通過調整1B、2B焦炭篩板的齒間距，將布入中心的焦炭粒度增加至50mm以上，很大程度地提高了中心死料柱粒度，增加了死料柱的透氣、透液性，對改善爐缸的工作狀況起到了積極的作用。

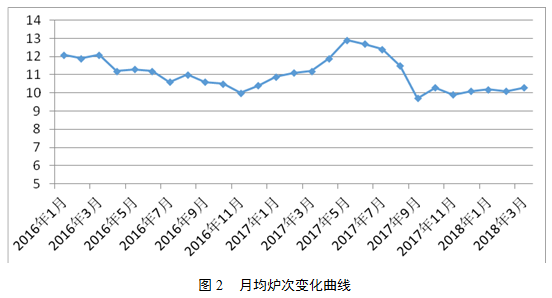

上述措施實施以后，爐缸工作狀態明顯好轉，鐵口出鐵時間明顯增加，堵口重開現象基本消除，日均鐵次由2016年上半年之前的日均12爐下降至目前的10爐左右，如下圖所示，為穩定氣流及指標提高打下了基礎。

3  量化精料管理

資料[4]顯示高爐渣量大，爐缸死料柱焦層中爐渣的積聚量增大，從而會影響高爐下部的煤氣流分布和風口煤氣流向中心區的穿透。正因如此，國外高爐高煤比時也特別強調對渣比的控制，在高爐利用系數2.0左右時渣比一般在260-280kg/t。寶鋼高爐在噴煤比不斷提高的過程中，入爐渣量也在不斷地下降，在噴煤比200kg/t以上時，入爐渣比控制在270kg/t以下。如果考慮大噴煤時產生的未燃煤粉使軟熔帶焦窗的透氣性變差，它對上升煤氣流的不良作用被等量視作初渣，那么總的“渣量”也在320-340kg/t，稱為“概念渣比”。

通過對馬鋼B高爐的歷史數據進行回歸得出了渣比、概念渣比與煤比的關系，若保持概念渣比350kg/t（寶鋼332kg/t）進行維持核算，則可得到以下煤比(PCR)和渣比(SV)對應關系公式：

SV = 350 - 0.35×PCR

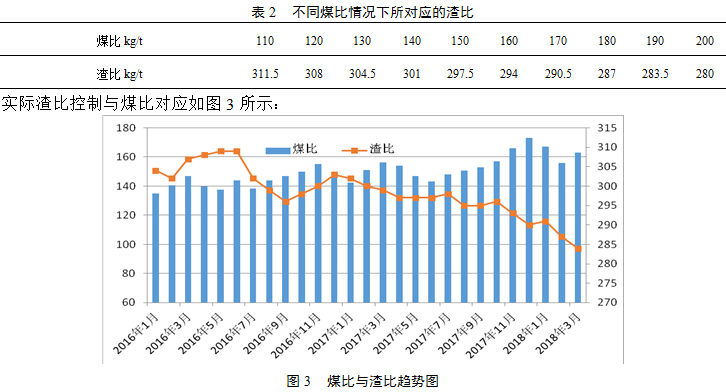

通過計算可得出B高爐不同煤比下所對應的渣比情況（如表2）：

比較表2及圖3可以看出，從2017比基本相適應，為煤比的提高創造了有利的原料條件。燃料方面則在正常保供的條件下，隨著負荷的提年至今渣比整體維持在285-294kg/tfe的水平，概念渣比穩定在350kg/tfe的水平，與前面統計回歸的數據相高通過延長結焦時間來提高焦炭的熱態性能，為提煤比創造燃料條件。

4  處理效果

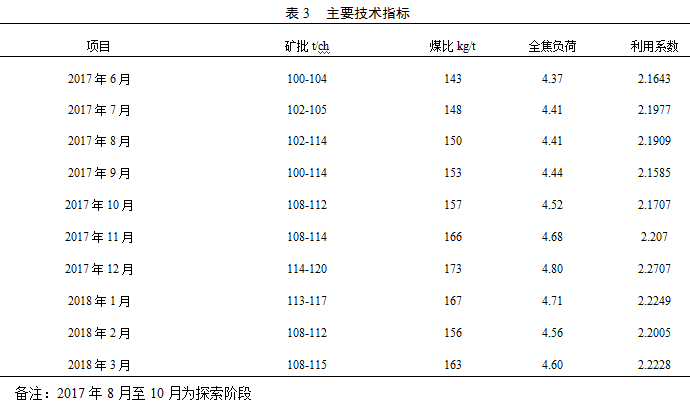

經過近半年時間的努力，B高爐在礦批的使用上取得了較大的進步，有之前的103-105t/ch左右提升到現在基本穩定在110t/ch以上，及時在爐況波動情況下仍然能夠保持在108t/ch以上的礦批。同時，負荷、煤比產量都得到了很大的提升。具體指標如下表3。

5  結語

(1）下部調整，在負荷煤比的提高的條件下，穩定爐腹煤氣量使?fàn)t腹煤氣指數穩定在58-59的水平，以減少爐腹煤氣量增加對一次氣流分布的影響，同時通過以氧換風使氧過剩系數達到1.05左右，增加煤粉的燃燒率。同時配合上部料線及角度的調整，使邊緣氣流隨煤比的變化控制在合適范圍。使兩道氣流分布合理化。

（2）礦批達到115-119t/ch，根據資料顯示我們的礦批可以控制在112-124t/ch的范圍，從礦批調整對氣流的影響來看，B高爐目前的礦批仍處于礦批的緩變區，可以進一步增大礦批，得到合適穩定的 “焦窗”厚度，穩定煤氣流分布。

（3）通過增加中心焦炭的粒度，增強死料柱的透氣、透液性，改善爐缸工作狀態，同時縮小鉆桿保證出鐵時間，減少爐次，降低消耗，保持渣鐵液面的相對穩定，為指標提升創造條件。

（4）通過對歷史數據的總結回歸，找出了渣比與煤比的關系，160-170kg/tfe的煤比渣比在285-290kg/tfe的水平，B高爐實際渣比基本控制在這個控制范圍，為煤比提高創造了條件，煤比進一步提高渣比也應進一步降低，同時結焦時間的延長提高了焦炭的熱態強度，有利于指標的提高。

6  參考文獻

[1] 馬金芳等. 遷鋼號高爐大礦批冶煉實踐[J].煉鐵.2014，33（6）：6-7.

[2] 劉云彩. 高爐布料規律[M].第四版.北京：冶金工業出版社，2012:180-181.

[3] 項鐘庸. 以高爐爐腹煤氣量指數取代冶煉強度的研究[J].煉鐵，2007，42（9）：16.

[4] 朱錦明. 寶鋼高爐200kg/tFe 以上噴煤比的實踐[J].煉鐵，2005，24（增刊）：36-40.
