摘   要  分析煉鐵廠5號高爐熱風爐熱風管道波紋補償器應力腐蝕開裂原因，介紹處理方法。

關鍵詞  高爐熱風爐  波紋補償器  應力腐蝕

1  問題的提出

金屬波紋膨脹節（又稱波紋補償器）是由金屬波紋補償器管和構件組成的具有補償功能的器件。它能夠補償管道的熱變形、機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。柳鋼5號高爐熱風爐熱風管道共配備7個波紋補償器，2012年隨高爐一罐制改造后投入使用，為0.6BFGZ-2594-J型高溫軸向型波紋補償器，內層254SMO/外層316L，軸向補償量30mm。2015年12月08日點檢中發現熱風總管中段的波紋補償器有漏風現象，崗位人員及時對波紋補償器進行打水冷卻，12月9日休風處理，清理波紋補償器表面發現有10處軸向裂紋。于是煉鐵廠組織修復，本文進行總結。

2  原因分析[1]

熱風爐燃燒室在燒爐過程中的煙氣含有大量有害、腐蝕性物質—硫化物（H2S和SO2），同時含有O2和H2O。如果波紋管膨脹節的溫度降到露點以下，波紋管內表面將發生水汽凝結形成水膜，煤氣中的H2S、SO2等會溶解在水膜中，形成腐蝕性很強的酸性介質，引發露點腐蝕，反應式：Fe+H2S→FeS+H2；3FeS+5O2→Fe2O2?FeO+3SO2；SO2+H2O→H2SO3；2H2SO3+O2→2H2SO4；Fe+H2SO3→FeSO3；Fe+H2SO4→FeSO4。

如果有Cl-存在，則腐蝕更為嚴重。Cl-和S2-對腐蝕反應有相互促進作用，反應式：Fe+2Cl-+2H+→FeCl2+H2；FeCl2+H2S→FeS+2Cl-+2H+；Fe+H2S→FeS+H2；FeS+2Cl-+2H+→FeCl2+H2S。

Cl-和S2-具有很強的腐蝕穿透性，能夠破壞不銹鋼金屬表面鈍化膜的完整性，引發點蝕等局部腐蝕。腐蝕主要是向縱深發展，從而使設備很快產生泄漏。點蝕是波紋補償器失效的主要原因，較高的環境溫度（露點以下）和強酸性介質又是生產點蝕的重要條件。

在O2和 H2O存在的條件下，煤氣中的硫化物還能生成連多硫酸，反應式： Fe+H2S→FeS+H2；SO2+H2O→H2SO3；FeS+H2SO3→mH2SxO6+nFe；H2S+H2SO3 →mH2SxO6+ nS。在硫酸和應力特別是拉應力存在的條件下，不銹鋼和鈍化耐蝕合金將發生應力腐蝕破裂，應力腐蝕裂紋主要沿晶粒邊界擴展。煤氣管線殘存液和腐蝕產物的分析結果都證實硫酸的存在，但硫酸成分不穩定，易分解為SO32-,再轉變?yōu)榉€(wěn)定的SO42-。由于波紋補償器工作時存在應力，因此會在點蝕坑定部產生應力集中，在應力和腐蝕介質的共同作用下導致應力腐蝕裂紋的產生和擴展，而點蝕坑則是應力腐蝕的裂紋源。

3  處理措施

本次5號高爐熱風直管補償器多點泄漏故障，先在不影響生產的情況下做臨時處理，再于合適的時機進行徹底處理。

3.1  臨時處理

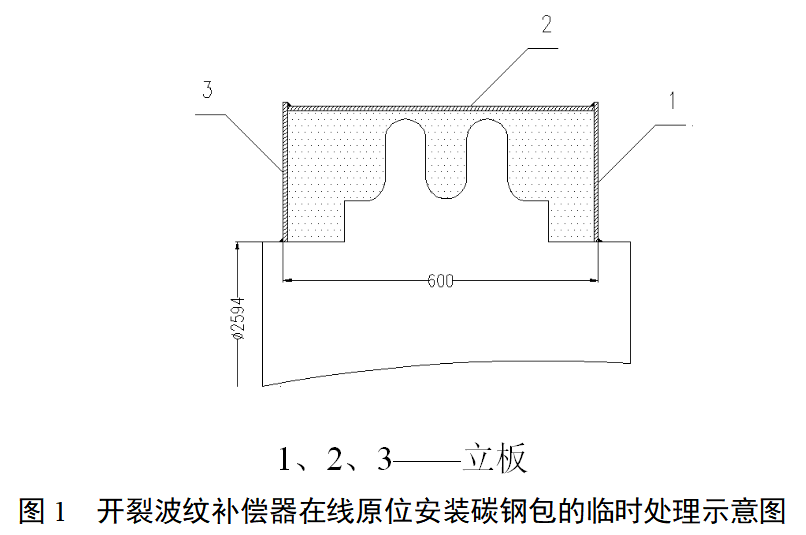

在高爐正常生產的過程中采取在線原位安裝碳鋼包的臨時處理方案。此時，管道熱膨脹已到位，只要生產正常，無休慢風導致管道冷卻產生冷縮，碳鋼包則不會變形、受力。原管道外徑Φ2 594 mm，補償器波紋高度80 mm,新增耐高溫纖維氈厚度約200 mm,碳鋼包最小直徑2 054 mm,考慮卷管誤差及拼裝方便，碳鋼包直徑D0設定為3 200 mm,長度約600 mm（見圖1）。為保障措施安全，需對碳鋼包壁厚進行核算。

（1）碳鋼包設計壁厚核算 [2] 。已知條件：工作壓力P：0.4 MPa；工作溫度t：150 ℃。管道理論壁厚計算： =6.65mm（1）式中：δ為管道計算壁厚；P設計壓力（MPa）；D0為管道外徑；為鋼管在設計溫度t下的許用應力：113 MPa；φ為焊接接頭系數：0.85；Y為系數，對于≤482℃鋼管，Y=0.4，510℃，Y=0.5。管道設計壁厚計算:δs=δ+C=8mm（2）。C=C1+C2 =1.35 mm（3）。式中：δs為管道設計壁厚；C為管道壁厚附加量；C1為管道壁厚負偏差附加量，包括加工、開槽和螺紋深度及材料厚度負偏差；C2為管道壁厚腐蝕附加量；δ為管道計算壁厚；通過查表所知： C1=0.6 mm； C2=0.75 mm（符號一致）。根據式（2）計算，可采用δ=8 mm鋼板卷制Φ3200 mm碳鋼包，在保障高爐不休風的前提下，進行泄漏波紋補償器的臨時緊急封堵。（文中公式請正確書寫，注意物理量的正斜體、上下標）

（2）實施內容：①在損壞的補償器與碳鋼包之間，填充約200 mm厚耐高溫纖維氈，防止泄漏點熱輻射直吹碳鋼包造成炭化，降低碳鋼包強度。②碳鋼包制作安裝。將補償器泄漏點處的碳鋼包預留約400 mm長最后焊接，并安裝DN50 mm手動泄壓球閥，保障焊接收口。

3.2  徹底處理

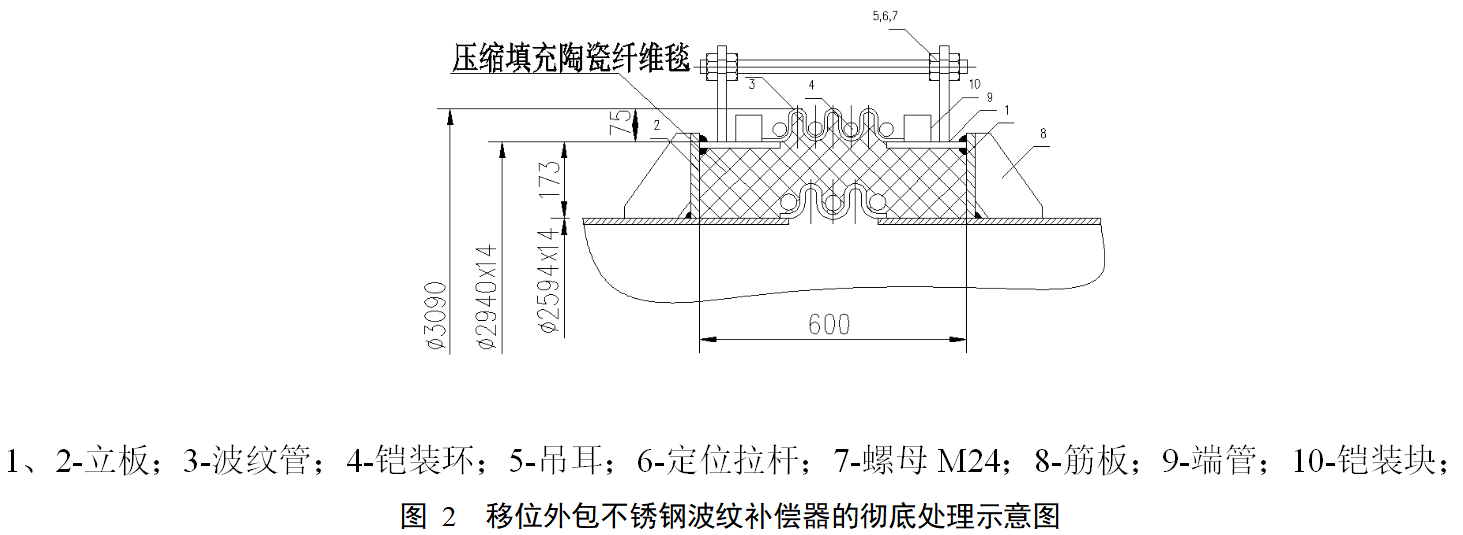

采取移位外包不銹鋼波紋補償器的徹底處理方案，主要達到減少檢修時間、恢復補償器功能的目的，防止熱風直管、高爐因溫差變化產生的熱位移對熱風圍管及送風裝置產生影響(見圖2)。外包不銹鋼波紋補償器長度約1 800 mm，緊鄰舊碳鋼包，其最大直徑比原補償器大，內壓產生的盲板力已增大，為保障管系安全，需重新核算4根Φ105 mm管道大拉桿的最大受力，以確定外包不銹鋼波紋直徑。

（1）外包不銹鋼波紋補償器最大直徑核算 。已知條件：工作壓力P：0.4 MPa；工作溫度t：150 ℃；大拉桿抗拉許用應力[δ] [2]：1130 kg/cm2；盲板力[3]：F=P×A0（4）。式中：P為工作壓力（MPa）；A0為補償器最大截面積（mm2），未知。單根螺栓承載力[4]： Ne=π(2d-1.8763t)2[δ]/16=884217 N（5）。式中：Ne為抗拉承載力；d為螺栓直徑，10.5cm；t為螺紋間距，0.55 cm；[δ]為抗拉許用應力，1130kg/ cm2 。保守計算，按3根大拉桿受力，則：3×Ne≥F（6）。根據式（4）、（6）Image≤Image≤Image Image ≤1453 mm式（7）。式中：Image為補償器最大半徑。根據上述公式計算，補償器最大直徑D=2×r0=2906 mm（8）。故外包不銹鋼波紋補償器尺寸確定：通徑D=2700 mm，波紋高度（圖2所示）=75 mm,最大截面直徑2850 mm。 （文中公式請正確書寫，注意物理量的正斜體、上下標）

（2）方案實施內容：①將外包不銹鋼波紋補償器分成4瓣制作。②高爐休風前，完成外包補償器現場拼裝，管道與新補償器之間填充耐高溫纖維氈，減少熱輻射對不銹鋼波紋的影響。③高爐休風后，割除舊碳鋼包，舊補償器保護拉桿、環板、鎧甲環。同時，為減少舊補償器彈性反力，在不銹鋼波紋上均布鉆10個Φ40 mm通孔，新接短管與外包補償器拼接后，安裝補償器新鎧甲環，進行試壓。④注意事項：新接短管因承受補償器彈性反力作用，需要一定的強度，故采用δ12 mm鋼板卷制。同時，新接短管、外包補償器都存在制安誤差，為方便對接，需提前在外包補償器與新接短管連接端，焊接寬度約50～80 mm的δ12 mm環板。

4  結語

本次5號高爐熱風直管補償器多點泄漏故障，分兩個階段處理的方案，達到了以下幾個目的。

（1）減少高爐休風頻次，節約檢修時間。臨時處理方案在線施工，給高爐生產有一定的影響。徹底處理方案中，不銹鋼波紋補償器安裝耗時長，提前把剖分式波紋補償器的一部分在線焊接到位，不占用檢修休風時間。

（2）恢復了該段管系補償器的補償功能，避免了熱風直管、高爐因溫差變化產生的熱位移對熱風圍管及送風裝置產生的影響。

（3）對更換下來的波紋補償器樣品進行化驗，針對化驗結果來處理熱風直管內殘余有害氣體。
