摘  要  凝汽器真空是高爐汽輪鼓風機運行所監視的重要參數，其真空的高低直接關系到機組的安全性和經濟性。然而影響凝汽器真空的因素很多，如：凝汽器滿水、冷凝泵故障循環水中斷或不足等，本文結合生產現場實際，針對冷凝泵的進口橡膠軟連接變形，造成冷凝水抽排不暢，導致熱水井水位高，影響真空的問題，分析并采取了相應的措施，有效解決真空低的故障，保證了機組安全運行。

關鍵詞  真空  冷凝泵  橡膠軟連接  金屬內套  不銹鋼波紋補償器

1  前言

柳鋼煉鐵廠動力車間1#汽輪鼓風機所用的凝汽器型號為：N—1200—10，二道制二流程，冷卻水量：3600t/h，冷卻面積：1200㎡。 凝汽器是汽輪鼓風機機組的一個重要組成部分，當汽輪機排汽進入凝汽器，經過凝汽器銅管內的循環水與排汽換熱把熱量帶走，使排汽凝結成水，其比容急劇減小，原為蒸汽所占的空間便形成了真空，不凝結氣體則通過抽汽器抽出，起到維持真空的作用，真空低報警值設定≤-0.07MPa，真空低跳機值設定≤-0.03MPa。

2016年4月21日起1＃汽機在低負荷運行時，冷凝器的熱水井水位、汽機真空值正常，但汽機高負荷或負荷波動大時，出現凝汽器熱水井水位高、真空低報警（最低至-0.05MPa）。冷凝泵長期處于雙泵運行狀態（正常一備一用），同時冷凝泵電流偏低且不穩定（30～50A），泵出口水壓低（0.35MPa），1#汽機存在因真空低發生跳機的風險。

2  原因分析

1  冷凝泵故障抽不上水，易造成凝汽器的熱水井水位高、真空?qǐng)?bào)警

2016年4月22日，值班人員對冷凝泵進行檢查發現：當機組帶負荷低時,冷凝水量相對較少,冷凝泵單泵運行能夠正常抽水，冷凝泵電機電流50A左右，波動不大、泵出口壓力0.65MPa左右，冷凝器液井液位正常;當機組高負荷或負荷波動大時，冷凝泵單泵運行有水流沖刷聲，冷凝泵電機電流30～50A波動較大，泵出口壓力0.35MPa左右，冷凝器液井液位高報警，同時汽機真空低也報警。兩臺冷凝泵單泵運行情況相同，排除因冷凝泵本體異常故障抽不上水。

2  冷凝水管路、閥門開度不足，導致抽水排水不暢，易造成凝汽器的熱井水位高、真空?qǐng)?bào)警

（1）冷凝泵在正常運行狀態下，各閥門無操作、開度正常。

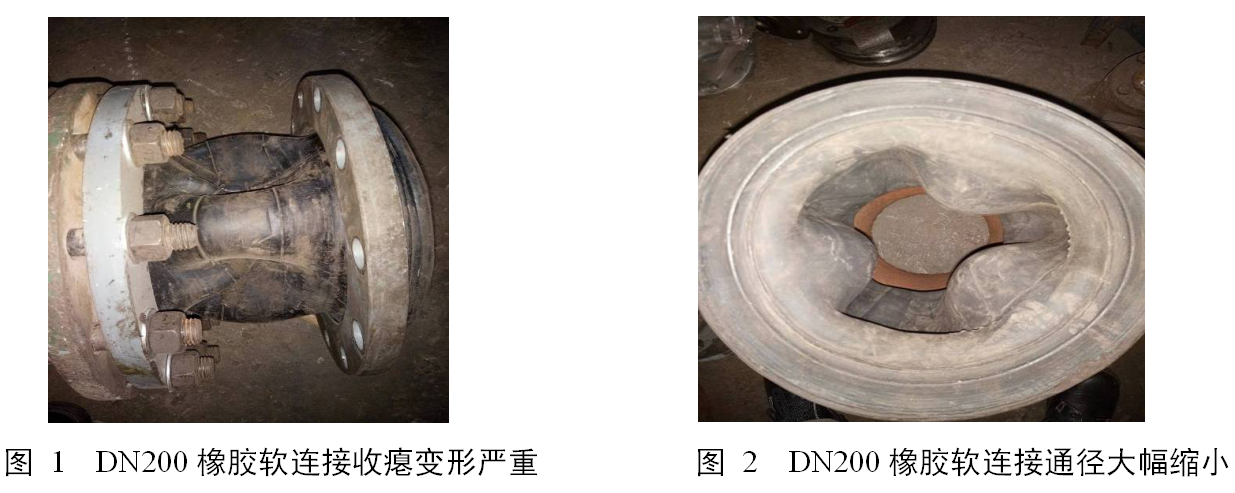

（２）在檢查冷凝泵進口管道發現：冷凝泵進口橡膠軟連接受負壓收癟變形嚴重、通徑大幅縮小，管道有異常振蕩并有水流沖刷聲。如圖1、圖2所示

正常運行下的冷凝水溫度為（50℃-80℃），橡膠軟連接長期處在這樣的溫度下，容易出現老化、強度降低、變形、開裂等異常。由于冷凝泵運行時，進口處于負壓狀態，橡膠軟連接因產品質量、老化等造成強度低時，易收癟變形嚴重，造成流通面積變小，降低了冷凝泵的使用效率，冷凝水抽水不暢，造成熱井水位高，導致機組真空低。

3  制定措施

３.1  臨時處理措施：橡膠軟連接增加內套，保障流通面積

針對冷凝泵橡膠軟連接強度低，易出現收癟變形、通徑變小，造成冷凝泵入口節流運行的情況，為確保入口進水量穩定，使冷凝泵發揮應有的效率，制作金屬內套，安裝在橡膠軟連接內，以保證軟連接的有效通徑。同時，金屬內套采用單邊固定、內套與軟連接內壁間隙合理，保障了原軟連接減震的作用。

該措施可快速、有效、臨時解決冷凝泵進口橡膠軟連接目前存在的，因通徑變小，冷凝水抽排不暢，造成凝汽器熱水井水位高、機組真空低報警故障。

３.2  徹底處理措施：更換軟連接材質，保障冷凝水抽排通暢

針對冷凝泵橡膠軟連接因質量、材質等時常出現老化開裂的問題，采用不銹鋼波紋補償器替代。

4  項目實施

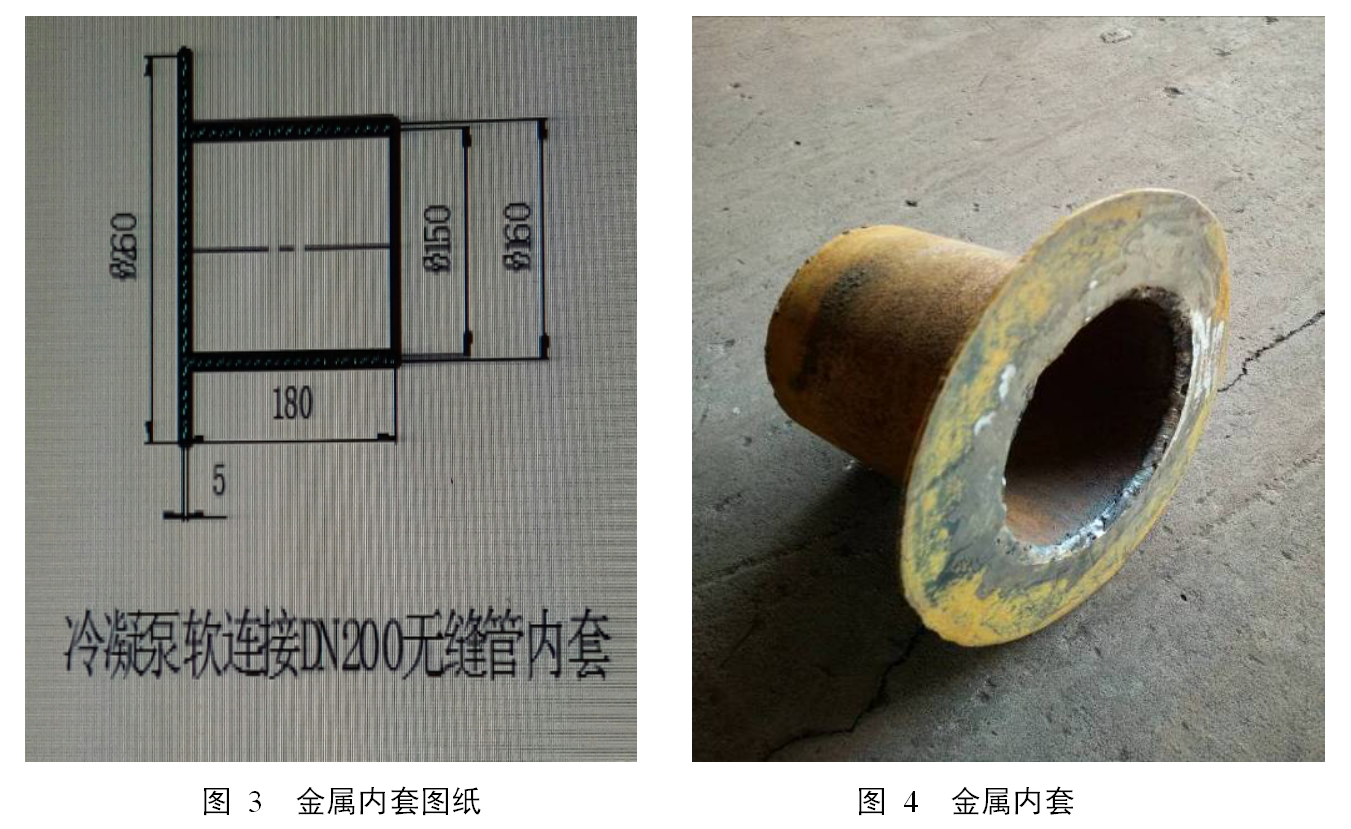

2016年4月26日，完成冷凝泵的進口軟連接內套，尺寸現場測量并畫圖（圖3），2016年4月28日完成金屬內套制作（圖4）。

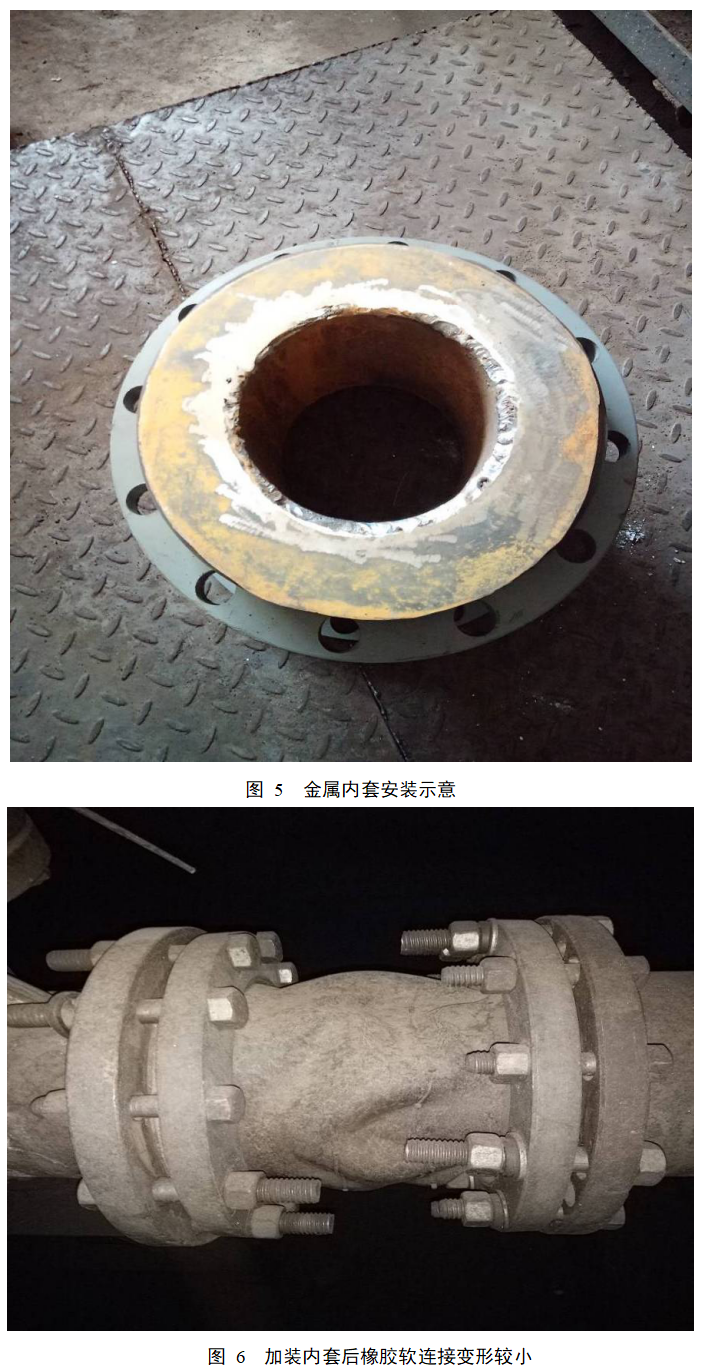

2016年5月12日，利用機組低負荷時，在單泵運行可以滿足生產的情況下，對1#汽機兩臺冷凝泵的進口橡膠軟連接加裝金屬內套。裝套管時法蘭夾板裝在進水側，要保證內套與軟連接的同軸度，防止振動磨穿軟連接（圖5）。

2016年5月12日加裝金屬內套后的橡膠軟連接，變形較小，運行狀況大幅改善，無較大收癟情況（圖6），冷凝泵電機電流穩定在50A左右，出口水壓0.65MPa,符合冷凝泵的運行工況，真空度從原-0.05MPa極大改善至-0.082MPa，滿足生產要求。

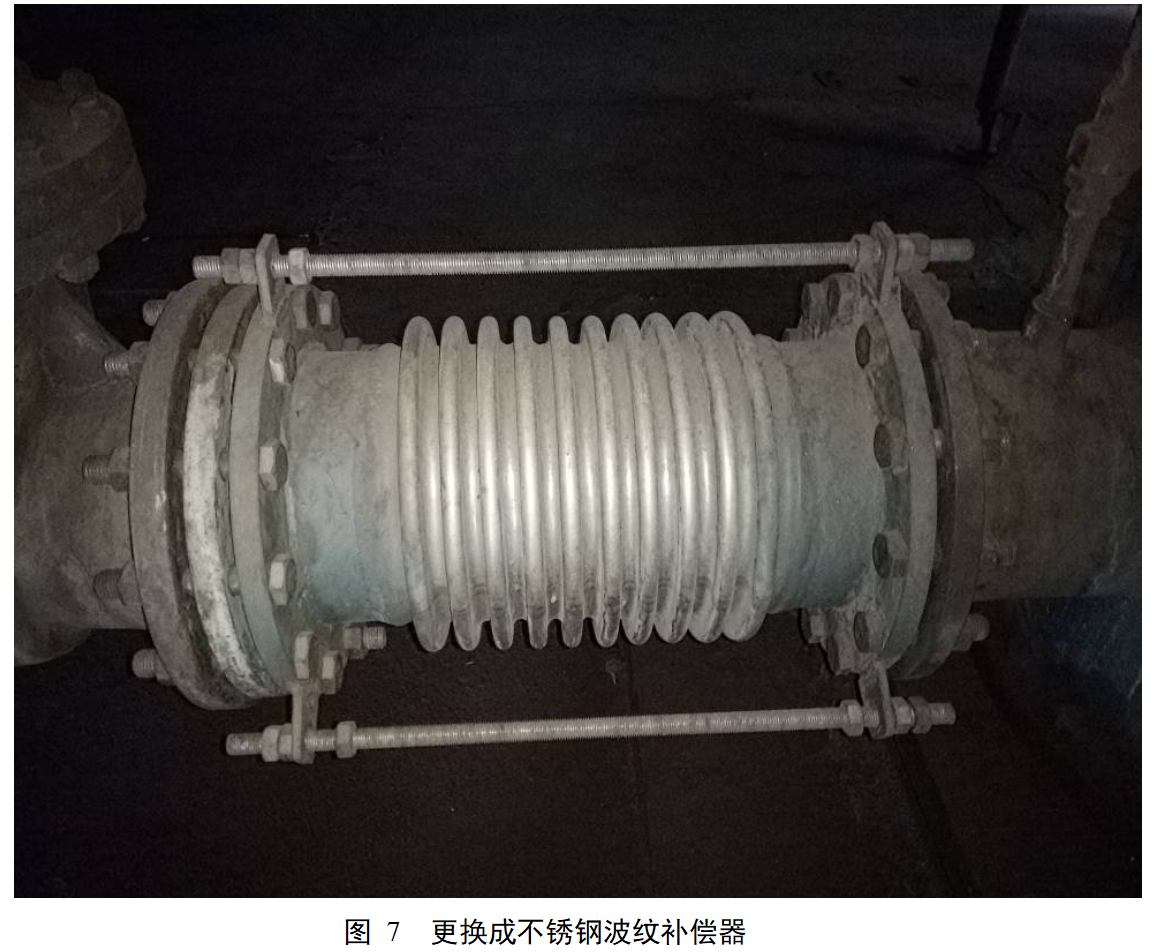

2016年6月7日利用第三階段的年修機會，重新對冷凝泵進口的管道進行對中，同時把2#冷凝泵橡膠軟連接更換成不銹鋼波紋補償器（圖7）。

通過上述臨時、徹底處理后，還進行了操作工的操作技能培訓及崗位的事故應急演練，要求操作人員認真學習崗位事故應急預案，特別要熟悉凝汽器真空下降的應急處理方法。

同時，加強設備日常點檢及專業點檢相結合，定期對冷凝泵進口軟連接法蘭金屬緊固，及時發現設備故障的源頭，把故障處理在萌芽狀態，杜絕故障擴大化。

5  結束語

凝汽器真空是汽輪鼓風機機組的一個重要參數，本文通過對冷凝泵進口軟連接的改進，改善了冷凝泵入口節流工況，有效解決了汽機高負荷或負荷波動大時，因熱水井水位高產生的真空低報警、跳機隱患。

當然，影響汽輪風機凝汽器真空下降的因素很多，在實際生產中，應當堅持以科學理論分析為依據、緊密結合生產實際、合理組織、統籌安排。要對引起汽輪風機凝汽器真空下降的故障現象，全面系統分析、深入研究、逐步排查，確定原因，采取措施予以解決，在確保機組安全的前提下爭取最大的經濟效益。
