李曉兵  張勝利  郭小龍  王洪余  匡  祎  王  艷

（河鋼宣鋼煉鐵廠）

摘  要  高爐爐料結構、爐渣堿度、爐料還原度等因素對熔滴特性產生較大影響，專業技術人員對此研究較多，但是燒結不同配礦結構對熔滴特性的影響尚無科學評判。本文在研究鐵礦粉同化性、液相流動性、粘結相強度的基礎上，采用同化性互補的配礦原理，優化配礦結構，控制燒結礦相同的化學成分。采用燒結杯的樣品，在相同爐料結構、爐渣堿度條件下，探索熔滴特性變化，由此確定綜合爐料熔滴特性最優的配礦結構。

關鍵詞  熔滴特性  基礎性能  配礦研究

1  前言

高爐煉鐵用“七分原料三分操作”來說明原料對高爐生產的重要性。原料是高爐強化冶煉的基礎，其技術經濟指標的提升，很大程度上得益于原料質量的改善[1]。燒結礦、塊礦和球團礦是現代高爐冶煉所使用的主要含鐵原料，國內外專家學者對單一爐料的還原性、熔滴性能等冶金性能以及不同爐料之間的交互反應均有大量的研究。吳勝利等，在實驗中發現，混合爐料的體積收縮率總是大于同一溫度下兩種單一爐料的體積收縮率按混合比例加權計算出的體積收縮率，這種趨勢隨著溫度的升高越來越明顯。這說明, 混合爐料不是兩種單一爐料簡單的物理混合, 高溫下單一爐料之間存在物理化學變化, 也就是說高溫條件下單一爐料之間存在交互作用[2]。張開發等研究研究了燒結礦、球團礦、塊礦等不同單種爐料在模擬高爐條件下的軟化熔融特征，顯示了酸性爐料和堿性爐料成渣過程的差異性。含鐵爐料的初渣的渣相生成機制主要受其CaO /SiO2比例、Al2O3含量、MgO含量、還原性、含鐵品位、氣孔率等因素的影響[3]。姜汀通過大量試驗數據證明，釩鈦燒結礦的軟熔滴落性能與燒結礦轉鼓指數、平均粒徑、成品率以及垂直燒結速度關系不大，主要與燒結礦的礦物組成有關[4]。

本文根據不同的鐵礦粉基礎性能相互互補以及資源確定的燒結配礦結構，由燒結杯試驗得到化學成分接近燒結礦，在固定的爐料結構條件下，進行熔滴性能試驗，確定熔滴性能最優的配礦結構。

2  鐵礦粉化學分析與基礎性能評價

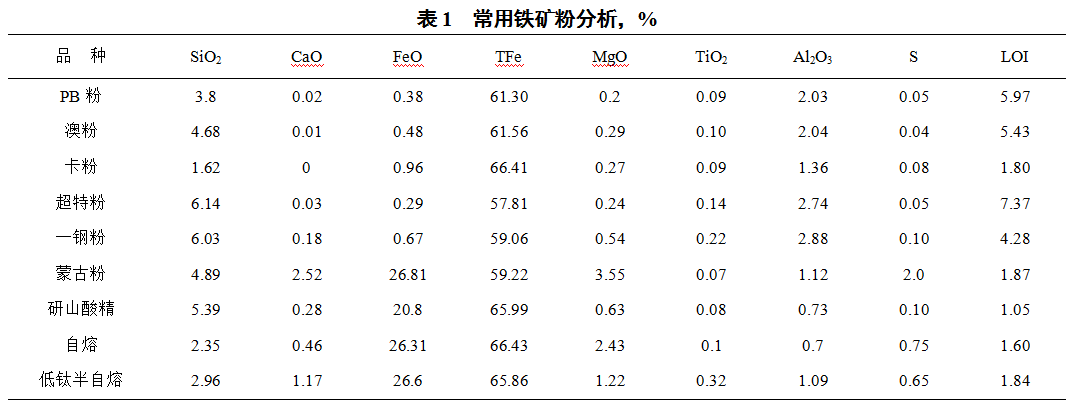

2.1  鐵礦粉化學分析與基礎性能

2.2  鐵礦粉基礎性能評價

同化性能指鐵礦石在燒結過程中與CaO的反應能力，它表征的是鐵礦石在燒結過程中生成液相的難易程度。一般而言，鐵礦石同化性越高，則在燒結過程中越易生成液相。但是，對于非均質燒結礦而言，并不希望作為核礦石的粗粒礦石過分熔化，以避免起固結骨架作用的核礦石減少以及燒結料層透氣性惡化而影響燒結礦的質量和產量。因此，要求鐵礦石的同化性適宜。

液相流動性能指在燒結過程中鐵礦石與CaO反應生成的液相的流動能力。它表征的是粘結相的“有效粘結范圍”，液相流動性較高時，粘結周圍物料的范圍也較大，因此可以提高燒結礦的強度；反之液相流動性過低時，粘結周圍物料的能力下降，易導致燒結礦中氣孔率增加，從而使燒結礦的強度下降。因此為了確保燒結礦有效固結需要控制適宜的液相流動性。

粘結相強度性能是指鐵礦石在燒結過程中形成的液相對其周圍的核礦石進行固結的能力，對燒結礦的強度有著至關重要的作用。因?yàn)閷Ψ蔷|(zhì)燒結礦而言，燒結過程中的核礦石的粘結相自身強度在很大程度上決定了燒結礦的強度[5]。

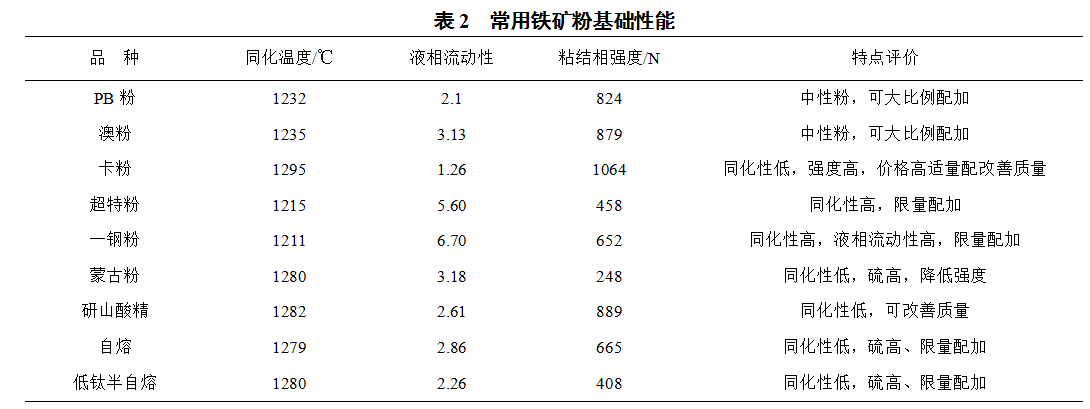

對宣鋼使用的鐵礦粉的性能檢測如表2，綜合評價如下：

（1）PB粉、澳粉屬中性熔點礦粉，液相流動性和粘結相強度適中，可大比例配加。

（2）超特粉屬中低品位褐鐵礦，同化性高，流動性偏高，但粘結相強度稍低，限量配加。一鋼粉屬中低品位褐鐵礦，同化性高，流動性過高，粘結相強度一般。

（3）卡粉屬低硅高品位粉，同化性能低，液相流動性低，但粘結相強度較高，可改善燒結礦強度和粒級，因此可適量配加。

（4）蒙古粉、研山酸精、自熔、低鈦半自熔同化性低，而蒙古粉、低鈦半自熔粘結相強度偏低，研山酸精粘結相強度高。

鐵礦粉的同化性過低或過高均難以獲得產、質量指標優良的燒結礦。因此，在燒結生產進行配礦時，應重視同化性能不同的鐵礦粉搭配使用，以達到互補或改善的效果。

3  燒結杯和熔滴試驗方法

3.1  燒結杯試驗設備

燒結杯直徑為30cm，混合機φ600×1200mm。按設定試驗方案配料，每次試驗的裝入原料量為45kg，人工配水?dāng)嚢杈鶆?，混合料水分控制?.5%～8.0%，然后加入混合機內混勻造球7.5min。將大于10mm的燒結礦2.0kg均勻平鋪在燒結杯底層作鋪底料，燒結料層高度為50cm，燒結負壓為1.2kPa。采用石油液化氣點火，控制燒結點火溫度1150℃，點火時間2.0min，點火負壓0.8kPa，將燒結廢氣溫度開始降低時確定為燒結終點。

3.2  熔滴試驗設備

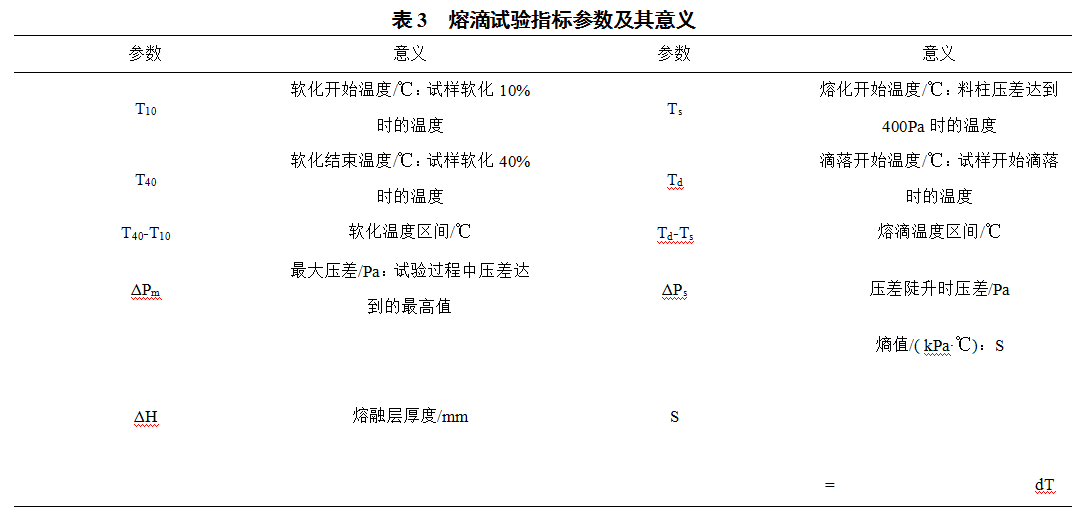

國內外鐵礦石熔滴特性的檢測裝置無統一的標準。本研究采用宣鋼的是鐵礦石熔滴性能檢測裝置。爐管為剛玉管（φ110×680），內裝高純石墨套及坩堝。加熱元件選二硅化鉬U型元件。滴落物接收計量由石墨坩堝、懸掛系統、壓力傳感器、應變儀等組成。試料軟化收縮率由位移傳感器檢測。溫度測量由雙鉑銠熱電偶、溫度變送器構成。試料層壓差由差壓變送器檢測。溫度控制及全部實驗數據經計算機檢測控制，可按設定的升溫制度控制溫度，最高溫度可達到1520℃，動態顯示高溫熔滴爐的升溫曲線﹑膨脹收縮曲線﹑壓差﹑滴落物重量。其中，溫度誤差控制在5℃范圍內；壓差誤差控制在30Pa范圍內；收縮率誤差控制在1%范圍內。試試驗時的升溫制度和通氣制度模擬了高爐環境。

試驗所采用的焦炭、球團礦均為宣鋼自產，試驗樣粒級均為10-12.5mm，上部和底部分別裝入焦炭50g，中部裝入燒結礦500g，爐料結構控制爐渣堿度1.15倍，爐料結構固定為燒結礦77%、球團礦20%、塊礦3%。

3.3  試驗方案

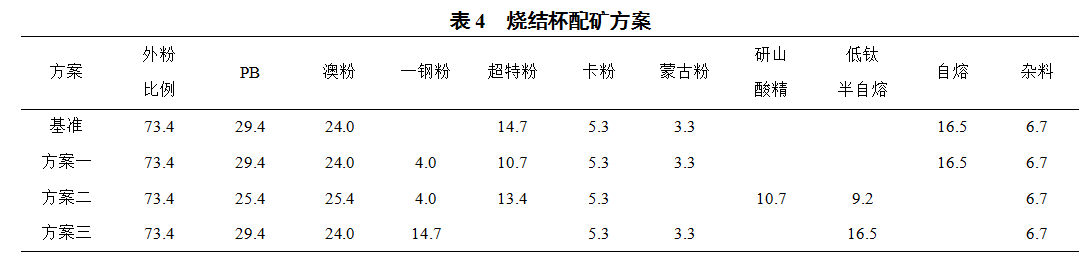

基于目前的入燒結構，鐵料中外粉比例固定73.4%（入燒外粉比例為55%），根據鐵礦粉市場變化及進口粉資源，結合不同礦粉的基礎性能，以改善燒結礦質量為目的，制定了超特粉切換為一鋼粉的過渡結構，優選燒結指標好，熔滴性能最佳的配礦方案。以下三個方案燒結礦SiO2控制5.3%，MgO基數1.9%，堿度基數2.0倍。

方案一：一鋼粉與超特粉同化性、液相流動性接近，一鋼粉粘結相強度稍好，使用4%一鋼粉同比例替代超特粉。

方案二：減配液相流動性、粘結相強度適中的PB粉，增加液相流動性好的一鋼粉，精粉使用粘結相強度好的研山酸精、粘結相強度偏低的蒙古粉替代蒙古粉和自熔精粉。

方案三：一鋼粉全部替換超特粉，低鈦半自熔替換自熔。

4  試驗結果

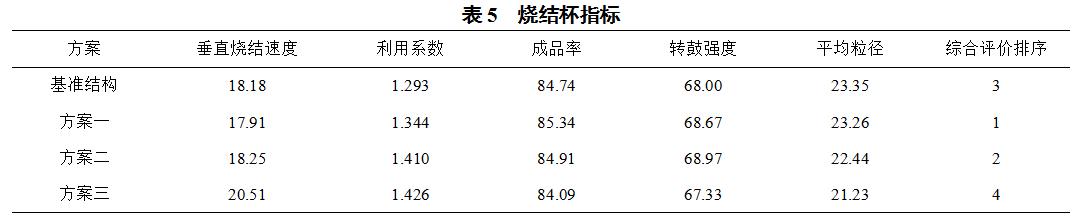

4.1  燒結杯指標評價

（1）方案一成品率最高，有利于提高燒結礦產量。轉鼓強度和平均粒徑較好。

（2）方案二轉鼓強度最高，成品率和平均粒徑適中。

（3）方案三垂直燒結速度較高，但是燒結礦成品率和轉鼓強度較差，平均粒徑最低，此結構的燒結礦指標最差。

綜合以上比較得出，四個配礦結構的燒結指標優劣排序?yàn)椋悍桨敢弧⒎桨付?、基?zhǔn)結構、方案三。

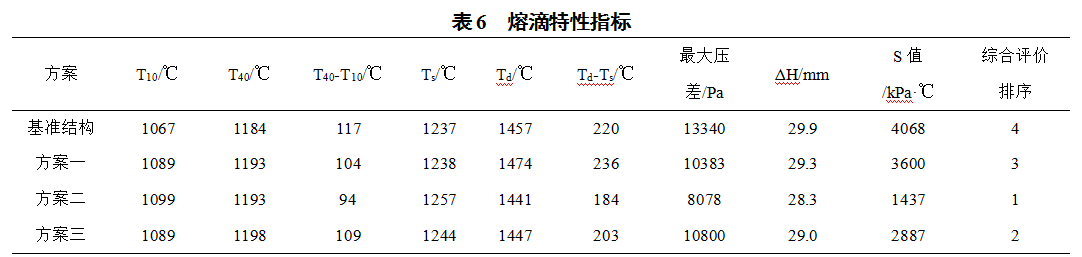

4.2  熔滴特性指標評價

（1）與基準方案比較，方案一、方案二、方案三的軟化區間降低，熔化溫度升高，最大壓差降低趨勢，S特性總值降低，三個方案的熔滴性能均改善。

（2）方案二軟化區間小于100℃，主要因軟化開始溫度升高；熔滴區間最低，主要是熔化開始溫度較其他方案高13-20℃。該方案軟熔帶厚度最窄，最大壓差和S特性總值最小，熔滴特性最優，說明在高爐冶煉時，隨著爐料不斷下降和升溫，液相不斷增加，礦石開始軟化和形成初渣的位置下移，可提高料柱透氣性，降低爐內壓差，有利于形成倒V型軟熔帶。

（3）方案一軟化區間僅次于方案二，熔化溫度偏低，熔滴區間偏高，S特性總值偏高。該結構缺點主要是熔融帶厚度增加，初渣形成的位置上移。

（4）方案三軟化區間處于中限水平，熔化區間和S特性總值適中。

綜合以上所述，配礦結構的熔滴特性優劣排序?yàn)椋悍桨付?、方案三、方案一、基?zhǔn)結構。

5  結論

通過燒結指標和高爐熔滴特性的綜合評價，方案二為最佳配礦結構。因此單獨以燒結指標優劣評價配礦結構是不科學的，應結合燒結指標優劣排序，以高爐熔滴特性作為最終的評判標準，選擇最佳的配礦結構，以達到高爐冶煉和燒結礦高效融合。

6  參考文獻

[1] 周傳典.高爐煉鐵生產技術手冊[M].北京: 冶金工業出版社，2002.

[2] 吳勝利，許海法，汪國俊，等.現代高爐合理使用天然塊礦的基礎研究[N]. 北京科技大學學報，2007，29(3): 320-324.

[3] 張開發，吳勝利，劉新亮，等.不同單種爐料熔滴特征及初渣形成變化[J].科學技術與工程，2015，15(13): 36-40.

[4] 姜汀.承鋼含釩鈦燒結礦的熔滴試驗，河北冶金[J].2012，12.

[5] 吳勝利，劉宇，杜建新，等. 鐵礦石的燒結基礎特性之新概念[N].北京科技大學學報，2002，24(3): 254-257.
