趙文東

（北港新材料有限公司）

摘  要  本文總結(jié)兩座熱風(fēng)爐開爐，前期風(fēng)溫小于350度，長達8個小時，后期風(fēng)溫800度，從高爐本身條件出發(fā)，當(dāng)風(fēng)溫低，動能底，如何通過上部下部調(diào)劑使高爐順行，如何強化冶煉。

關(guān)鍵詞  低鎳  上下部調(diào)劑  風(fēng)溫  冷風(fēng)開爐

2號高爐2012年建成投產(chǎn)，第二代爐齡2016年2月份開始生產(chǎn)，配套設(shè)施熱風(fēng)爐已經(jīng)使用六年，近段時間發(fā)現(xiàn)熱風(fēng)出口組合轉(zhuǎn)地區(qū)溫度過高，接近350度，根據(jù)經(jīng)驗判斷可能是組合磚坍塌，因為其他幾個熱風(fēng)爐都出現(xiàn)過類似情況出現(xiàn)，決定趁年修期間熱風(fēng)爐灌漿時候進行查看，經(jīng)判斷坍塌部分寬1.8米×高3米，為了預(yù)防坍塌面積在擴大，遂決定涼爐澆筑。

2019年年修計劃2月23號開始，共檢修6.27天合計150小時，3月1號送風(fēng)，只有2-1和2-3熱風(fēng)爐送風(fēng)，風(fēng)溫較低，期初只有350度左右，隨著燒爐慢慢恢復(fù)，風(fēng)溫最高送到800度，比正常低380度，而且溫差梯度較大高低相差100度，理論測算此項導(dǎo)致燃料比升高 155kg/T鐵，同時風(fēng)溫水平低，前期只能降低煤比，煤氣利用率相對較差。前期2號爐統(tǒng)計結(jié)果來看綜合干基焦燃料比在638kg/T，高爐才能維持熱量平衡，正常生產(chǎn)。綜合分析：理論測算2-2爐停用后噸鐵增加245元，如此大量的增本對公司效益影響巨大，高爐操作設(shè)想在工藝操作上要有所突破，力爭把損失降到最低。

1  操作對策

趁休風(fēng)機會縮小風(fēng)口面積0.1338m3→0.1329m3

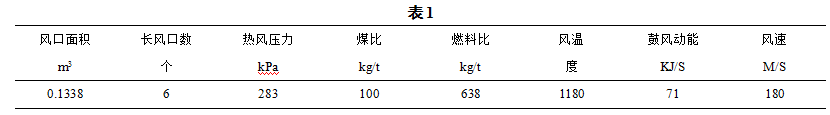

檢修前高爐穩(wěn)定順行，爐缸工作活躍均勻，煤氣流穩(wěn)定：主要參數(shù)：

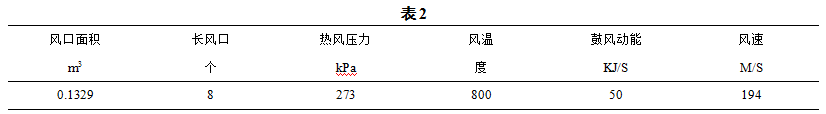

風(fēng)溫，平均只有800度，如果仍按原風(fēng)口面積操作，在保持各個參數(shù)不變的情況下，鼓風(fēng)動能只有41kJ/S，動能太小不能滿足生產(chǎn)需要，必須改變幾個參數(shù)來維持，調(diào)整后各參數(shù)：

從兩表可以看出：調(diào)整后鼓風(fēng)動能雖然下降30%，但標準風(fēng)速增加7%。風(fēng)速增加，氣流穿透力增強，風(fēng)口回旋區(qū)延伸，中心氣流增強，中心溫度提高，對活躍爐缸有利，實際操作也取得良好效果。

2  調(diào)整布料參數(shù)

首先，風(fēng)溫低，爐缸物理熱不足，必須抑制邊沿，發(fā)展中心，來提高煤氣利用，提高爐缸熱量。  布料角度由原來的αC28 7 16 3αO28 10 變成αC28 7 16 3 αO30 10 ，降低料線1.2m降到1.4m，礦批由原來的12噸，調(diào)整到11噸，下料均勻順暢，爐缸工作活躍，煤氣中心氣流穩(wěn)定。

3  嘗試低風(fēng)溫噴煤，富氧

對于鎳鐵冶煉的高爐，需求熱量要比普鐵要大，理論溫度要高于普鐵冶煉溫度?？紤]到風(fēng)溫已超過800度，風(fēng)量較大，已達到噴煤條件，所以大膽嘗試噴吹混合煤粉，來降低焦比，煤比從40kg/t提高到80kg/t。由于鐵水緊張，要求富氧500m3/h，這是下料均勻，氣流較順。

4  爐料結(jié)構(gòu)

為配合燒結(jié)檢修任務(wù)，庫存落地?zé)Y(jié)礦不足，并且是易粉化的高堿度燒結(jié)，高爐必須調(diào)整爐料結(jié)構(gòu)，熟料率由原來的90%，降低到86%，并且配有不含鐵的鎳石，高爐順行良好，無滑料塌料現(xiàn)象。

5  結(jié)果

兩座熱風(fēng)爐生產(chǎn)，以前也做過嘗試，但都是在正常涼爐，高爐沒有檢修任務(wù)時檢修，此次涼爐、檢修到開爐，高爐基本是冷風(fēng)開爐，風(fēng)溫前期低于380度，后期達到800度，在這種條件下，不僅實現(xiàn)了高爐穩(wěn)定順行，而且品位低渣量大前提下，實現(xiàn)增加煤比和富氧操作，是很大突破。為公司創(chuàng)造可觀經(jīng)濟效益。

6  結(jié)語

（1）鼓風(fēng)動能下降情況下，必須保持標準風(fēng)速等于或大于原風(fēng)速，才能保證爐缸工作活躍，氣流穩(wěn)定，高爐順行。

（2）只要達到噴煤條件，就可以噴煤。

（3）紅土鎳礦燒結(jié)難度大，品位低，高爐渣量大，要保證兩道氣流，并且已發(fā)展邊緣為主。

（4）在日常熱風(fēng)爐維護中，嚴格燒爐制度，控制溫度，保持熱風(fēng)爐溫度場梯度變化不大，延長熱風(fēng)爐使用壽命。
