秦憲亮  蘇  波  吳年海

（湖南華菱集團湘潭鋼鐵公司）

摘  要  湘鋼4號1800m3高爐第二代爐齡投產2年多，爐缸側壁溫度開始不斷爬升，2015年8月份南、北鐵場側壁電偶內層（插入深度460mm）溫度最高分別達到822℃和896℃，高爐生產存在著重大的安全隱患。對爐缸側壁溫度升高原因進行了總結。通過建立高爐長壽管理的長效機制，優化高爐操作，強化冷卻制度，穩定高爐順行等，2017年開始實現了在高冶煉強度下，取消釩鈦礦護爐，爐缸側壁溫度受控的目標。

關鍵詞  高爐  長壽  技術

現代高爐的高效和長壽是相互支撐、協同作用的兩個要素。大型化的現代高爐生產要求穩定順行。延長高爐壽命就是延長高爐穩定順運行的生命周期，其實質則是提高高爐生產效率。高爐一代爐役期間，其長壽延長一年就可以顯著增加產量，產生可觀的經濟效益。高爐一代爐齡期間的鐵產量是衡量高爐生產效率的重要指標，單位容積產鐵量則是衡量高爐壽命的綜合指標。隨著高爐利用系數的提高，及資源的短缺，近年來，高爐爐身下部、爐腰、爐腹及爐缸側壁受侵蝕嚴重，特別是鐵口區 “象腳侵蝕”，嚴重制約高爐長壽。經過對高爐護爐經驗總結，通過精料、煤氣分布的調節、加強爐體冷卻、選擇合理的操作制度及日常維護等，能夠在降低經濟成本前提下，起到很好的護爐效果。

1  湘鋼4號高爐基本情況

湘鋼4號高爐有效容積1800m3，采用皮帶上料、無料鐘爐頂布料系統、上置式軟水密閉循環冷卻系統，設26個風口，2個鐵口；高爐爐體采用全冷卻壁冷卻，共分15段，1-4段為爐底爐缸光面冷卻壁，5段風口區為光面冷卻壁，6-8段為銅冷卻壁，9-14段為鑲磚冷卻壁，15段為倒扣鑲磚冷卻壁。爐缸爐底使用國產大塊碳磚。一代爐齡于2004年2月開爐，2012年11月停爐大修，主要對爐缸炭磚及風口組合磚重新砌筑，更換了部分冷卻壁；第二代齡于2013年2月1日送風點火。

2  高爐長壽管理

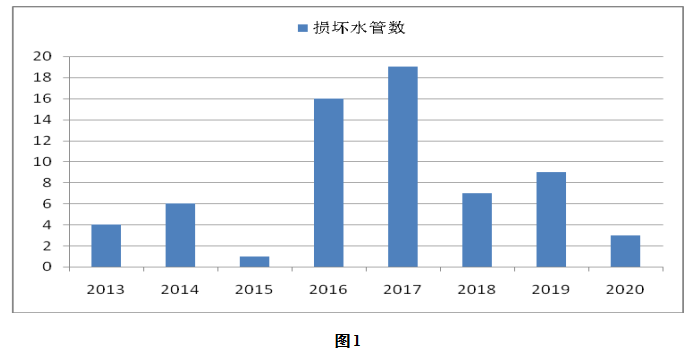

4號高爐投產不久，爐身和爐缸發生不同程度的侵蝕，2013年6月爐身9段冷卻支管開始損壞，截止2020年8月共計損壞冷卻支管65根，損壞趨勢見圖1。

經分析主要原因：一是邊緣氣流發展；二是在原燃料質量變差的情況下，采取高煤比操作；三是高爐設計的缺陷，爐腹角偏大。

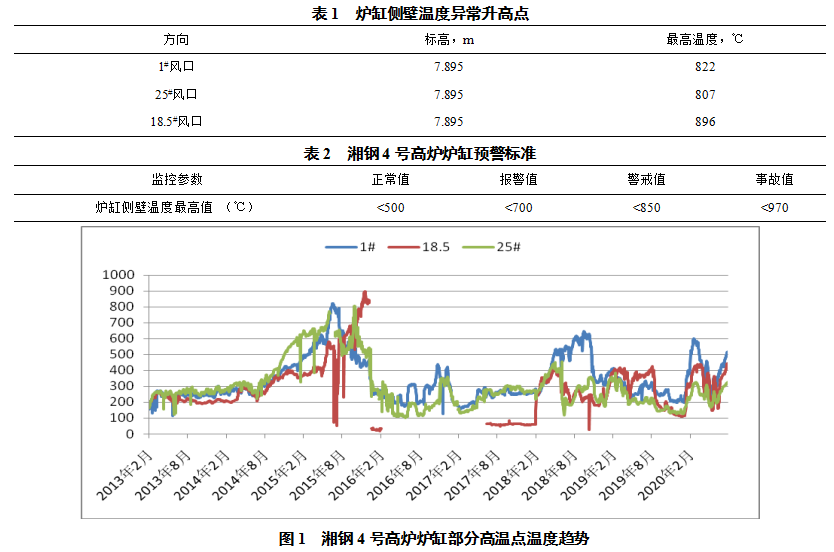

2015年2月爐缸鐵口區表標高7.895m側壁溫度開始不斷上升，超過警戒值，接近事故值，碳磚侵蝕最嚴重地方殘余厚度僅剩643mm，爐缸側壁溫度高點見表1。湘鋼#高爐爐缸預警溫度控制見表2。經過提高爐溫、提高堿度、釩鈦礦護爐、加強冷卻、堵風口、休風涼爐等措施，取得了一定效果。但護爐的治理周期長，經濟代價太大，高爐各項經濟技術指標大幅度下滑。

隨著側壁穩定的升高，給高爐生產帶來重大的安全隱患。雖然采取了加提高爐溫、提高堿度、釩鈦礦護爐、加強冷卻、堵風口、休風涼爐等措施，取得一定的效果。但從一個鋼鐵行業的經營角度來看，經濟效益大幅度下滑，在目前外部競爭激烈的體制下，嚴重影響鋼鐵行業的可持續發展。面對這種局面，湘鋼煉鐵廠對爐缸側壁溫度上升的原因進行了系統的分析，高爐煤氣分布不合理，邊緣氣流發展，冷卻壁破損，風口頻繁損壞，原燃料質量波動，爐前作業惡化，爐況的波動等，對高爐爐缸側壁溫度的波動，起到很大的影響作用?？刂茽t缸側壁溫度上升要從對其造成影響的因素逐個改善，做到主動控制。目前4號高爐在精料管理、氣流分布調節、爐前管理方面還有很大的改善空間。通過對總結以往護爐經驗，2017年開始，4號高爐在不加釩鈦礦，不控制冶煉強度的前提下，有效的控制了爐缸側壁溫度的上升。

3  建立高爐長壽管理的長效機制

4號高爐重點抓好高爐體維護，精料、爐前作業、高爐操作制度等的日常管理，計算好碳磚殘余厚度，并采取相應的控制措施。

3.1  加強水質管理

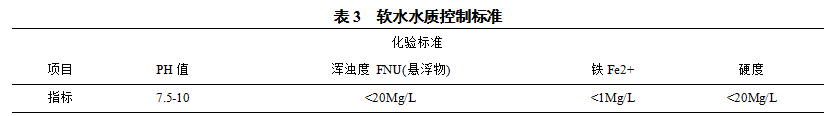

軟水在冷卻水管內結垢將會導致冷卻壁冷卻效果變差，容易燒壞冷卻壁。4號高爐通過安裝軟水加藥裝置，定期給軟水加藥，改善水質，冷卻水質控制標準如表3。

軟水經過加藥，水質能夠在控制標準范圍之內，配合加大進水流量，降低進水溫度，能夠有效的提高爐冷卻效果。

3.2  爐前作業

爐缸側壁鐵口區作業環境惡劣，長期經受高溫渣鐵沖刷，在高冶煉強度下，鐵口周圍碳磚容易受到侵蝕。日常鐵口泥包的維護對控制鐵口區的側壁溫度至關重要。

（1）維護好鐵口泥套，杜絕冒泥。開口前鐵口對中，防止鐵口鉆偏；出鐵期間做好過程監，發現渣鐵流洗泥套，及時處理，防止泥套損壞；泥套深度超過80mm需從新制作泥套。

（2）提高鐵口深度。2015年7月開始鐵口從2.4m逐漸上漲至2.6~2.8m，之后鐵口狀況逐步好轉，16~20年鐵口深度基本穩定在2.8~3.2m。鐵口深度標準提高后，爐缸鐵口區溫度明顯下降。

（3）改善炮泥質量。炮泥質量的好壞不僅影響爐前渣鐵排放，而且影響鐵口泥包抗沖刷能力，不易保護爐缸碳磚。

3.3  精料管理

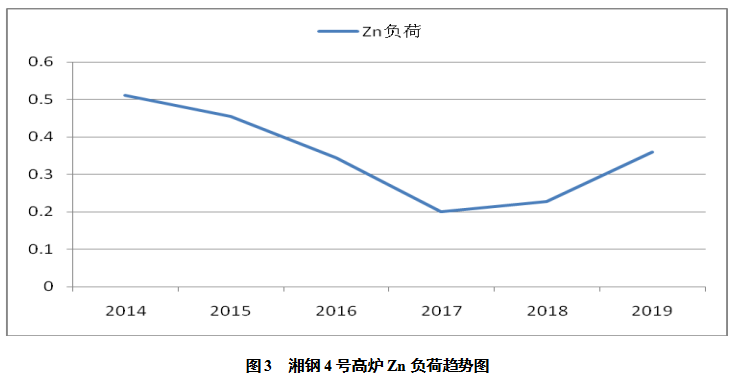

精料是高爐順行的基礎，也是高爐長壽的基本條件。嚴格把控槽位管理，杜絕低槽位。督促槽下嚴格按標準清理篩片，減少原燃料入爐粉末。堿金屬和Zn在爐缸上部和風口區富集，侵蝕爐缸鐵口上部區域，控制其入爐量能夠降低對碳磚的破壞，4號高爐堿金屬和Zn含量如圖3。從圖3可以看出2014年Zn含量最高達到0.512kg/t，嚴重超過湘鋼對Zn控制≤0.35 kg/t的標準，從碳磚高溫點趨勢圖可以看出，堿金屬和Zn含量高的時間段，屬于爐缸側壁溫度上升期。

3.4  高爐操作制度

（1）穩定熱制度和造渣制度，確保爐缸熱量充沛。爐缸工作活躍，渣鐵參透性好，鐵水對爐缸側壁的作用力減小，爐缸碳磚壽命可以延長。

（2）確保足夠的風速動能，使中心能夠被吹透，減小鐵水環流。4號高爐風速控制在270-275m/s，動能在130kJ/s左右時，高爐運行狀況良好。

（3）強化冷卻制度。軟水進水流量由4050m3/h增加至4700m3/h，冷卻壁內水速由原來1.8m/s到2.5m/s，軟水進水溫度由41℃降至37℃，以提高爐缸冷卻能力，在炭磚熱面形成凝鐵層保護陶瓷襯脫落后的炭磚。4號高爐在局部溫度高的區域安裝增壓泵提高局部冷卻強度，溫度上升初期能夠有效的控制側壁溫度。

（4）上部裝料制度穩定邊緣打開中心為主。4號高爐處于爐役后期，爐身9段冷卻壁損壞嚴重，截止目前已損壞21塊冷卻壁，爐型不規則，邊緣氣流不均勻，爐況穩定性差；爐況的波動進一步加劇了爐缸碳磚的侵蝕，4號高爐日常調整以穩定邊緣，做強中心為，維持高爐的長周期穩定，能夠在高富氧大噴吹的前提下，有效的降低碳磚被侵蝕的風險。

3.5  爐體灌漿

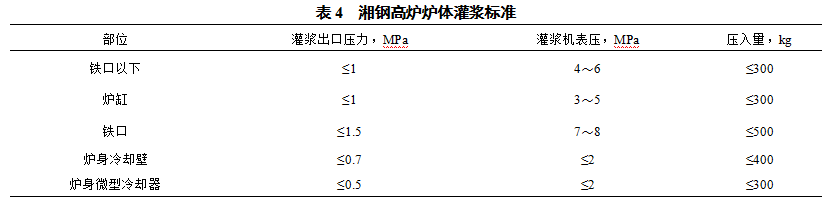

高爐爐體灌漿是一種爐體維護技術，灌漿能填充冷卻壁與磚襯之間的縫隙，能夠有效的解決煤氣泄漏，爐皮開裂等問題。4號高爐利用計劃休風經歷9次造襯，制定了詳細的灌漿標準見表4。

3.6  完善爐缸監測機制

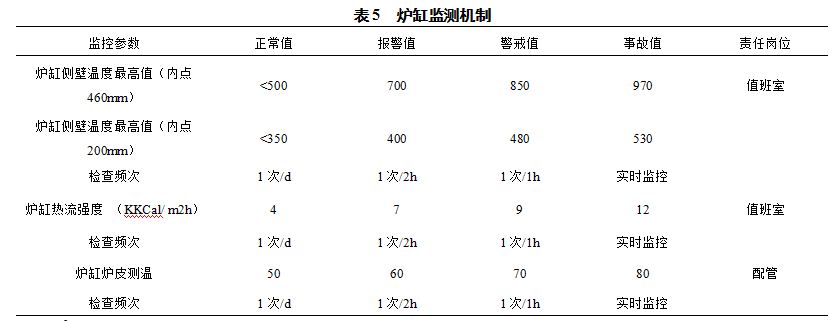

目前4號高爐整個爐缸的熱電偶無法恢復的有71個點（共192個點），其中內外都?jí)牡挠?3根電偶，特別是8.798m的5根電偶是內外都無法恢復監控，現場安裝貼片監測爐皮溫度，接入電腦進行實時監控，爐缸監測機制見表5。

4  結語

（1）高爐爐缸部位，特別是鐵口區，一直是影響高爐長壽的重要環節，因而對鐵口區爐缸維護尤為重要。

（2）穩定邊緣，做強中心，能夠改善爐缸焦柱的透氣透液性，從而減小鐵水環流對爐缸碳磚的侵蝕。

（3）冷卻壁漏水和頻繁的風口破損對爐缸碳磚破壞很大。

（4）強化爐體冷卻，能夠使?fàn)t缸碳磚遠離1150℃等溫線，碳磚周圍形成凝鐵層。

（5）堿金屬和Zn在爐缸上部和風口區富集，使風口二套上翹，嚴重影響煤氣流分布，同時侵蝕爐缸鐵口上部區域，控制其入爐量能夠降低對碳磚的破壞。

5  參考文獻

[1] 張福明，程樹森.現代高了長壽技術[M].北京：冶金工業出版社，2012:31-71.

[2] 周傳典.高爐煉鐵生產技術手冊[M].北京.冶金工業出版社，2008.
