趙國磊1  王善增2  孫劉恒1  黃東升1  沈  濤1

（1. 中冶華天工程技術有限公司；2. 寶武集團廣東韶關鋼鐵有限公司）

摘  要  韶鋼7號高爐于2005年8月18日投產，至今已穩定運行約15年，單位爐容產鐵量超過12600t，綜合指標位居國內同級別高爐前列。該高爐設計初始即采用了一系列先進工藝技術裝備和長壽設計技術，結合優異的日常操作維護綜合技術，實現了高爐長壽高效運轉。該高爐國內首次采用全干法布袋除塵器、TMT開鐵口機、爐缸爐底內襯燒蝕自動診斷系統等，設計上采取了合理的爐型結構、耐材結構配置和冷卻系統，為高爐長壽運行和高效生產奠定了基礎。

關鍵詞  韶鋼  高爐  長壽

1  前言

廣東韶關鋼鐵有限公司（簡稱“韶鋼”）7號高爐（公稱容積2200m3）于2005年8月18日點火投產，設計年產鐵水200萬噸，投產以來高爐運行良好，綜合指標位居國內同級別高爐前列，截止目前無大修穩定運行約15年，單位爐容產鐵量已達12600t以上，是名副其實的“長壽高爐”。

韶鋼7號高爐是由中冶華天工程技術有限公司采用總承包模式建設的當時國內最大的高爐項目，也是當時建成的華南地區最大、技術裝備水平最高的高爐工程。并創造了多項第一：第一次在大型高爐上采用全干法布袋除塵器，且無備用系統；第一次引進TMT開鐵口機；第一次引進了俄羅斯的高爐爐缸爐底內襯燒蝕狀況自動診斷系統（簡稱FK系統）等國內外先進技術及裝備。[1-3]

按照高起點、低投入、長壽命、高效益的原則，該高爐在設計上采用了當時國際上成熟、可靠、先進、實用的先進工藝技術及裝備，使高爐主要技術經濟指標、整體技術裝備水平和自動化程度達到了國內高爐先進水平。該工程曾先后榮獲多項行業及省級工程和技術獎項。

2  主要工藝技術

礦槽及上料系統：高爐礦、焦貯槽為雙排結構，設有6個燒結礦倉、5個焦倉、3個球團礦倉、2個塊礦倉、2個雜礦或熔劑倉，碎焦、碎礦倉單獨設置。槽上設置三條卸料膠帶機，槽中所有物料最終通過稱量斗卸到槽下主膠帶機上，然后通過上料主膠帶機加到爐頂料罐。上料系統采用分散篩分、分散稱量，膠帶運輸?shù)墓┝戏绞健Y(jié)礦、球團礦及塊礦、焦炭經振動篩篩分后，合格礦石（≥5mm）及焦炭（≥25mm）分別進入對應的稱量漏斗準確稱量；雜礦、熔劑則直接由振動給料機給入對應的稱量漏斗進行稱量；稱量后的原燃料再由槽下主膠帶運輸機運至上料主膠帶運輸機再轉運至爐頂。篩下的粉礦及碎焦分別經各自的膠帶運輸系統進入粉礦倉及碎焦倉。

爐頂裝料系統：高爐爐頂由爐頂裝料設備、料罐均排壓設施、爐頂液壓站、潤滑站、爐頂溜槽傳動齒輪箱的水冷卻設施、爐頂探尺、檢修設施及爐頂框架等組成。采用靈活的爐料分布技術，設置中心卸料式串罐無料鐘爐頂裝料設備，減少爐料裝入過程中的偏析。

出鐵場系統：設置三個鐵口，不設渣口，設兩個縱向布置的矩形出鐵場，緊湊式渣鐵溝布置，兩側均設有渣鐵處理設施。南側出鐵場設置兩個鐵口，出鐵場下設四條鐵水罐車停放線；東側出鐵場設置一個出鐵口，下方設兩條鐵水罐車停放線。高架公路連通出鐵場及風口平臺，配置液壓泥炮，首次引進進口TMT開鐵口機，采用輕便型擺動流咀，爐前操作機械化水平高。在鐵口兩側及頂部、主鐵溝撇渣器及擺動流嘴等處均設有強力抽風除塵點，出鐵場環境大為改善。

渣處理系統：采用當時先進的新型攪籠法爐渣處理工藝，安全環保。每個出鐵口下渣設一臺沖制箱，各臺沖制箱出來的水渣通過水渣溝，再分別與兩套水渣攪籠機裝置相聯，形成每個出鐵場分別對應一套水渣攪籠機裝置。水渣攪籠機裝置設備能力大，允許用戶實際生產時可以任意調整渣水比，以確保水渣的品質。

煤氣除塵系統：采用了全干式煤氣布袋除塵器及干法TRT，是該技術首次應用于國內2000m3以上大型高爐，且無備用系統，為國內大型高爐首創。在正常生產情況下，120~280℃的高爐煤氣經過布袋除塵后，煤氣含塵可到達≤5mg，除塵后的煤氣經過TRT發電進入煤氣總管。

熱風爐系統：采用當時國際先進的4座高溫長壽外燃式熱風爐，熱風溫度1200℃以上。主要技術措施包括：柵格式長焰陶瓷燃燒器、各孔口采用組合磚設計、托梁式爐箅子，梅花孔型，中硅耐熱鑄鐵，煙氣溫度可長期維持350℃、合理使用各種波紋補償器、分離式熱管換熱器，空/煤氣雙預熱溫度≥180℃，目前該換熱器仍在使用。

噴煤系統：制粉采用雙系列中速磨煤機+布袋一級收粉工藝、噴吹雙罐并列、單根噴吹主管+雙爐前分配器的直接噴吹工藝，在煤粉主管上采用二次風量對噴煤量進行調節，噴吹混合煤，煤比可達180～220kg/t-p。

3  長壽高爐本體設計特點

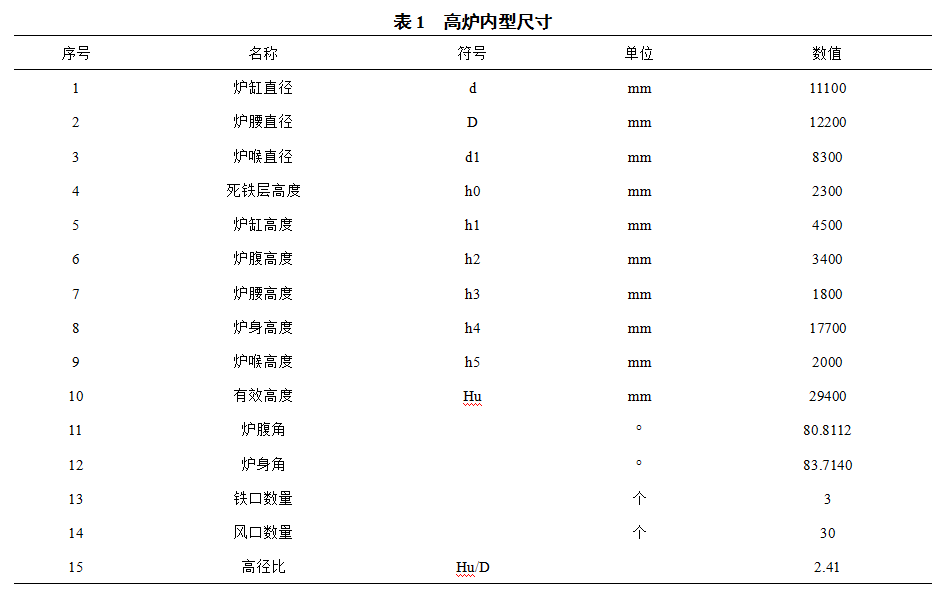

韶鋼7號高爐設置3個鐵口、30個風口，不設渣口。采用矮胖爐型，高徑比Hu/D=2.41，死鐵層厚度2.3m，有利于強化冶煉，緩解爐缸侵蝕。詳細爐型尺寸如表1所示。

為實現高爐長壽，爐底爐缸采用“陶瓷杯+炭磚”的復合結構，不僅具有良好的抗渣鐵侵蝕性，還可將800℃等溫線控制在陶瓷材料中，避免炭磚環裂。為高爐一代壽命達15年以上提供了保障。爐底、爐缸的材質和砌體結構配置如下：爐底第1～2層采用國產的滿鋪半石墨質碳磚；第3～4層為滿鋪進口微孔炭磚；拐角部位采用介于微孔與超微孔之間材質的炭磚BC-8M2；杯壁外側為進口微孔炭磚。另外，為強化該高爐爐役內安全長壽監測，首次引進了俄羅斯的高爐爐缸爐底內襯燒蝕狀況自動診斷系統（簡稱FK系統），利用埋設的專用傳感器檢測爐底爐缸內襯溫度分布、計算并顯示內襯燒蝕狀況，為操作人員隨時掌握高爐內襯工作狀況及安全長壽運行提供了有力保障。截止目前，F(xiàn)K系統電偶硬件等仍基本保持完好，據此較為準確地計算出了爐底爐缸內襯侵蝕狀況，有力支持了爐役后期采取持續強化冶煉決策。

爐體的冷卻結構好壞，直接影響冷卻設備的壽命，特別是從爐腹到爐身下部區域的結構是否合理，外部供水系統是否安全可靠，是高爐長壽的關鍵。韶鋼7號高爐采用全爐體冷卻壁結構，高熱負荷區采用銅冷卻壁，共19段冷卻壁和三層銅冷板。爐底爐缸4段采用雙排蛇形水管灰口鐵光面冷卻壁，風口帶1段為單排蛇形管光面球墨鑄鐵冷卻壁，爐腹到爐身下部4段采用單排水管全覆蓋冷鑲磚銅冷卻壁，爐身中部5段采用雙排水管球墨鑄鐵冷卻壁，其中第10～12層冷卻壁上部各設一層密集式銅冷卻板（共3層），爐身上部4段采用單排蛇形水管灰鐵冷卻壁，爐身最上部設1段水冷“C形”灰口鐵冷卻壁。目前，雖然已到爐役后期，但爐腹、爐腰及爐身下部銅冷卻壁仍保持完好無損。

為保證高爐安全生產，高爐爐體供水設計兩路供給，同時設置事故供水。按冷卻元件的重要性和冷卻水系統的設計要求，爐體冷卻分高壓凈循環水系統和常壓凈循環水系統。風口小套、爐喉十字測溫、爐頂噴水、紅外攝像儀均采用高壓冷卻水；爐底、爐缸、風口大中套、爐腹及爐身的冷卻采用常壓冷卻水。

4  高爐生產情況

韶鋼7號高爐開爐后，迅速達到了設計目標。自投產以來，高爐保持長期穩定順行，平均噸鐵成本、燃料比和產量均一直位居全國同級別高爐前列，先后榮獲行業同級別高爐的“優勝爐”、“創先爐”等稱號。

目前，雖然該高爐已進入爐役末期，在保障高爐安全、穩定生產的同時，在韶鋼生產及技術人員的不斷探索努力和精心操作下，但7號高爐生產、爐況仍然穩定正常，各項生產技術經濟指標處于較好的水平。表2給出了自2019年以來的主要生產指標，7號高爐仍維持著較高的日產量，最高月平均日產量可突破6600t/d以上，同時保持較低的焦比和燃料比水平。[4-5]

5  結語

韶鋼7號高爐目前已穩定運行約15年，并保持良好的綜合技術經濟指標，為該級別高爐的設計與操作實踐提供了重要參考。通過采用了一系列先進工藝技術裝備和長壽設計技術，實現了該高爐長壽高效運轉。根據該高爐大修計劃，屆時該高爐一代壽命將達到16年，單位爐容的產鐵量預計將達到13900噸以上，大幅超越單位爐容產鐵量10000噸的行業公認的長壽標準，韶鋼7號高爐將成為名副其實的長壽、高產型高爐。
