李  迪  曾凡波  劉  桐

(中天鋼鐵集團第三煉鐵廠)

摘  要  燒結礦轉鼓強度對高爐指標提高有重大的意義，中天鋼鐵集團北區提高180-1#機燒結礦轉鼓強度77%提升至78%，對應6號高爐返礦率從15.6%下降至13.9%，顯著效果；同時隨著燒結礦強度提升，高爐料柱透氣性改善，有利于高爐原料結構向降低燒結配比方向調整，有利于高爐強化冶煉。

關鍵詞  燒結礦  轉鼓強度  高爐  返礦率

1  前言

中天鋼鐵集團為配合國家環保新政策于2017年關停、拆除兩臺90 m2燒結機，目前燒結礦產能不足，高爐原料結構中燒結配比僅能維持在65%左右。受制于現狀，為增加燒結礦入爐量，減少燒結返礦量，提出了通過提高燒結礦強度來降低返礦率，進而提高有效入爐量的思路。

根據參考文獻[1-6]和相關鋼鐵廠家實際生產經驗，合理搭配礦種、使用優質生石灰、適當提高燒結礦SiO2、保證合理料層厚度和透氣性、改變?nèi)剂吓浔?、延長燒結礦高溫保持時間、控制好燒結礦FeO%區間、控制好燒結終點溫度、負壓、摸索合適的燃料粒級分布、合適的燒結堿度、Al2O3%和MgO%含量、使Al2O3/SiO2＜0.4等這些措施均能提高燒結礦轉鼓強度。

結合中天現狀，開展了提高燒結礦強度的攻關，并分析了中天鋼鐵6號高爐（660m3）在1#機（180m2）燒結礦轉鼓強度提升前后高爐返礦率和燒結返礦率的變化；分析并總結了了燒結礦強度提升后對高爐冶煉的影響。

2  研究方法

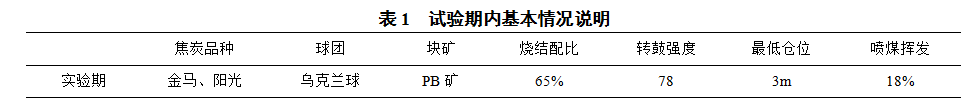

在實驗期內，我們保證6號高爐所用燒結均來自一燒結180-1#機，燒結配料和成分、6號高爐所用焦炭品種、塊礦和球團品種、6號高爐槽上倉位等參數均基本穩定；通過每天做篩分，得出6號高爐每天實際的燒結礦返率，得出燒結礦強度對返礦率和高爐指標的影響。

3  研究內容

3.1  提高燒結礦強度攻關

試驗期，燒結工序做了以下工作來保障提升燒結礦轉鼓強度：

（1）確保延長燒結高溫反應時間；

（2）提高燒結燃燒帶厚度；

（3）降低燒結垂直燒結速度；

（4）研究燒結礦返礦率，分析燒結礦強度提升后對燒結礦成品率及燒結產量的影響。

3.2  燒結礦強度提高對高爐冶煉的影響

（1）燒結礦強度提升后高爐冶煉操作參數的影響及高爐參數調控方向；

（2）燒結礦強度提升后對高爐冶煉指標的影響；

4  結果分析與討論

4.1  燒結礦強度提升及效果

4.1.1  燒結礦強度提升

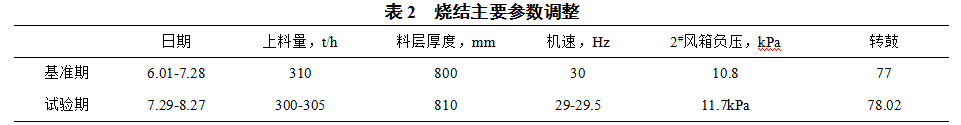

在實施提高燒結礦轉鼓強度后，為了確保延長燒結高溫反應時間，提高燒結燃燒帶厚度，降低燒結垂直燒結速度，燒結機速降低0.5-1Hz，燒結上料量減少5~10t/h，燒結料層厚度控制在810mm，降低燒結料層原始透氣性，具體如下表2所示。

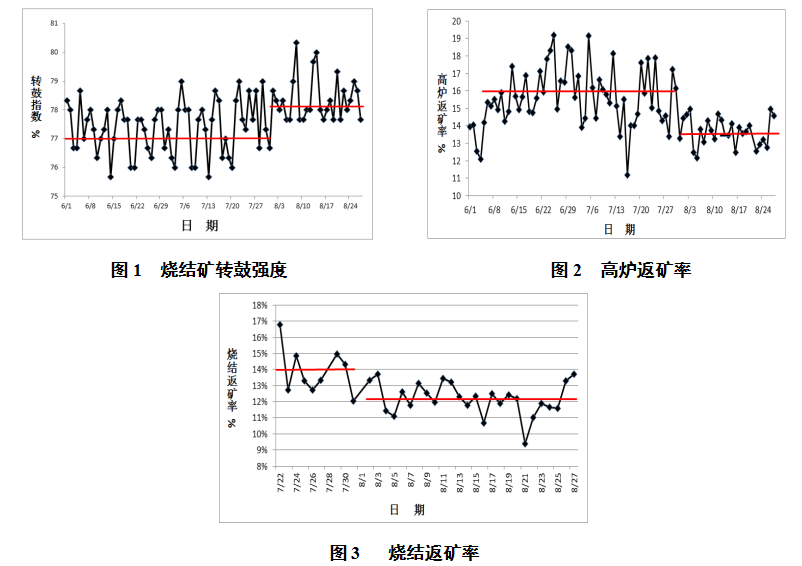

燒結礦強度從8月1日起均值提升至78%（78.02%），如下圖1所示。相比實驗前，主要是減少了77%以下的強度值，晝夜強度波動減少，整體數值上升且穩定。

對應返礦率和燒結返礦率，隨燒結強度上升高爐返礦率在下降，燒結返礦率也在降低，大致為燒結強度提升1%，返礦率降低3%（包含塊礦、球團），燒結返礦率降低約2%，具體如圖2、圖3所示。

4.1.2  燒結礦強度提升與燒結礦質量變化

（1）燒結礦中FeO基本沒有變化

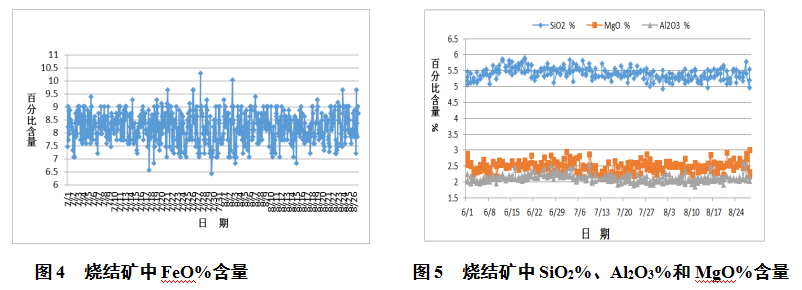

根據參考文獻[2]，F(xiàn)eO提升幅度較小，對強度影響有但不是最主要的。本次實驗期間燒結礦中亞鐵含量變化較小，按要求控制在8%-8.5%。

（2）燒結礦中SiO2、Al2O3和MgO

根據“提高燒結礦轉鼓強度的生產實踐” [3]和“影響燒結礦轉鼓強度的因素研究”[2]，燒結礦中SiO2保持在5%-5.5%，保證Al2O3/SiO2＜0.4，同時MgO控制在2.5%左右。實驗中三者含量均小幅下降，保證了燒結轉鼓強度的穩定提升，具體如圖5所示。

4.2  燒結強度對高爐技術指標的影響

4.2.1  實驗期間高爐生產基本情況

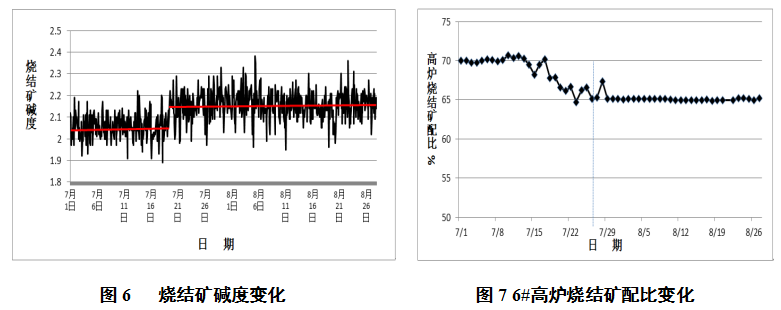

實驗期間因燒結礦供應出現缺口，燒結礦堿度R2中線由實驗前的2.05提高到實驗期間的2.15，如圖6所示；實驗期間高爐原料結構中燒結礦配比由實驗前的70%降到65%并維持穩定，如圖7所示；球團比例由16%增加到21%；塊礦比例14%維持不變（修正了8月21日檢修數據）。

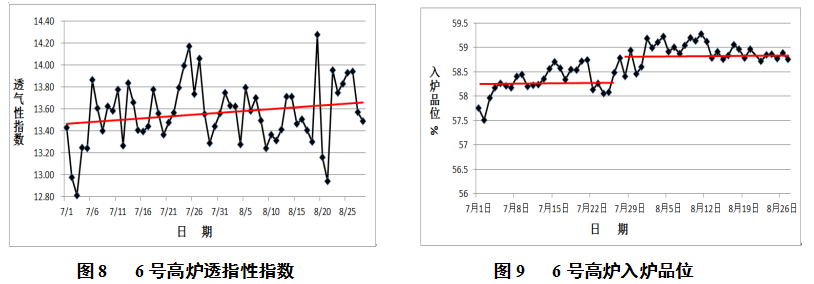

隨著球團比例增加，料柱堆密度增加；球團礦堆角小，易于將滾向邊緣和中心；酸性球團相比燒結礦而言軟化溫度低等，以上綜合效果致料柱透氣性差。但本次試驗期間燒結比例降低、球團比例增加過程中料柱透氣性指數變化不大，如下圖8所示，這與實驗期間燒結礦強度提升有著密切關系。同時，試驗期間因料柱透氣性變化不大，燒結比例降低對高爐順行及透氣性影響較小且隨著球團比例增加入爐品位提高，如下圖9所示。

4.2.2  燒結礦轉鼓提升后提高冶強操作

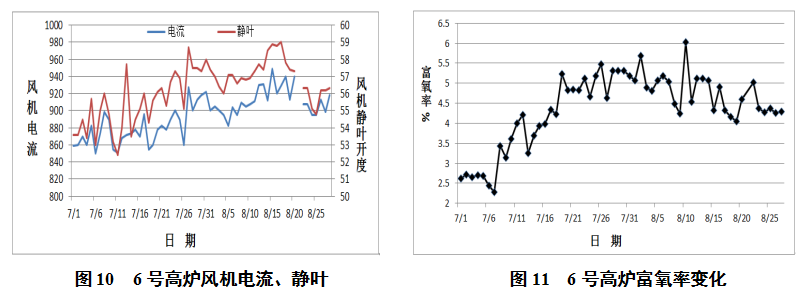

有上述基礎條件，高爐在燒結礦強度改善期間進行了提高冶強操作：增加風機靜葉以提高風量，如圖10所示；同時提高富氧率、增加噴煤相結合，富氧率變化如圖11所示。

隨著風機增加靜葉，富氧增加，高爐接受程度較好，風量有所增加，基礎風量由原先的1760-1800m3，提高到1800-1850m3，表明燒結轉鼓強度上升有利于高爐增加冶煉強度。

4.2.3  燒結礦轉鼓提升后高爐操作經濟指標變化

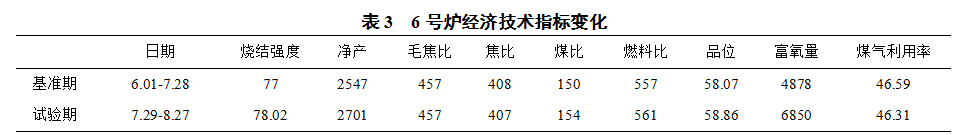

隨燒結礦強度上升，爐況順行，產量提升，總體取得了較好地經濟效益，主要經濟技術指標如下表3所示。

實驗期內消耗略有上升，主要是隨著冶煉強度提高，煤氣流速增加在爐內停留時間降低，利用率略有下降，由46.59%降低到46.3%；同時，富氧率增加，提高煤比、適量提高負荷有關。

5  效益測算

僅單一個6號高爐，在燒結礦強度從77%提高到78.02%，返礦率降低1.7%，燒結返礦率降低了1.8%，8月全月6號高爐減少燒結返礦380噸，按一燒結8月成本937.40元/噸計算，效益在35.62萬元，加上減少的拉返礦運費，總效益為35.72萬元，噸鐵4.40元。燃料比增高4kg，主要是煤比增加了4kg，成本增加3.97元/噸。和7月對比，增產60噸/天，增產效益5.50元/噸。燒結因提升強度，成本增加1.88元，則算成噸鐵為2.38元/噸，合計增加效益3.55元/噸，預計6號高爐全年增加效益345.06萬元，推廣至北區，全年降本在2044.8萬元以上（1號高爐停爐未計算在內），效益顯著。

6  結論

（1）現有燒結轉鼓強度范圍下（76-80），通過延長燒結高溫反應時間，提高燒結燃燒帶厚度，降低燒結垂直燒結速度有利于提高燒結礦強度。

（2）燒結礦轉鼓強度對燒結返礦率和返礦率有較大影響，呈現反比例關系，目前條件下，燒結轉鼓強度提升1%，返礦率降低3%。

（3）提高燒結礦強度有利于高爐原料結構向降低燒結配比方向調整，同時有利于高爐強化冶煉。

（4）根據本次工業實驗，公司將燒結轉鼓強度中線從76±1%上調至78±1%。

7  參考文獻

[1] 周傳典.高爐煉鐵生產技術手冊[M].北京：冶金工業出版社.2002.

[2] 陳有生，等.影響燒結礦轉鼓強度的因素研究[J].柳鋼科技.2010.1.

[3] 茍元虎，等.提高燒結礦轉鼓強度的生產實踐[J].安徽冶金.2013.4.

[4] 李井成，等.武鋼提高燒結礦轉鼓強度的實踐[J].武鋼技術.2007.4.

[5] 梁合敏，等.邯寶煉鐵廠提高燒結礦轉鼓強度的實踐[J].燒結球團.2008.12.

[6] 周國凡，等.提高高鐵低硅結礦強度的實驗研究 [J].鋼鐵研究.2007.4.
