孔亞東  賈來輝  陳  強  陳亞春

(中天鋼鐵集團(tuán))

摘  要  本文介紹了中天1、2、3號高爐使用噴灑氯化鈣燒結(jié)礦后的生產(chǎn)情況，數(shù)據(jù)表明：噴灑氯化鈣后的燒結(jié)礦低溫還原粉化率大幅度降低，有利于高爐爐況順行、降耗提產(chǎn)。

關(guān)鍵詞  燒結(jié)礦  降低  低溫還原粉化率  高爐  降耗提產(chǎn)

1  前言

燒結(jié)礦是高爐煉鐵的主要原料之一，其質(zhì)量的好壞直接影響高爐生產(chǎn)，其中燒結(jié)礦的燒結(jié)礦低溫還原粉化性能對高爐上部透氣性影響較大。中天1、2、3號高爐（510-550m3小高爐）原先使用的燒結(jié)礦低溫還原粉化率指標(biāo)較差，這樣會大大降低高爐的透氣性，對高爐爐況順行和提產(chǎn)降耗十分不利。針對上述情況，通過給燒結(jié)礦噴灑氯化鈣，可大幅度提高燒結(jié)礦低溫還原粉化率指標(biāo)，保證高爐爐況穩(wěn)定順行。

2  噴灑氯化鈣后的燒結(jié)礦的變化

2.1  燒結(jié)礦低溫還原粉化性能的變化

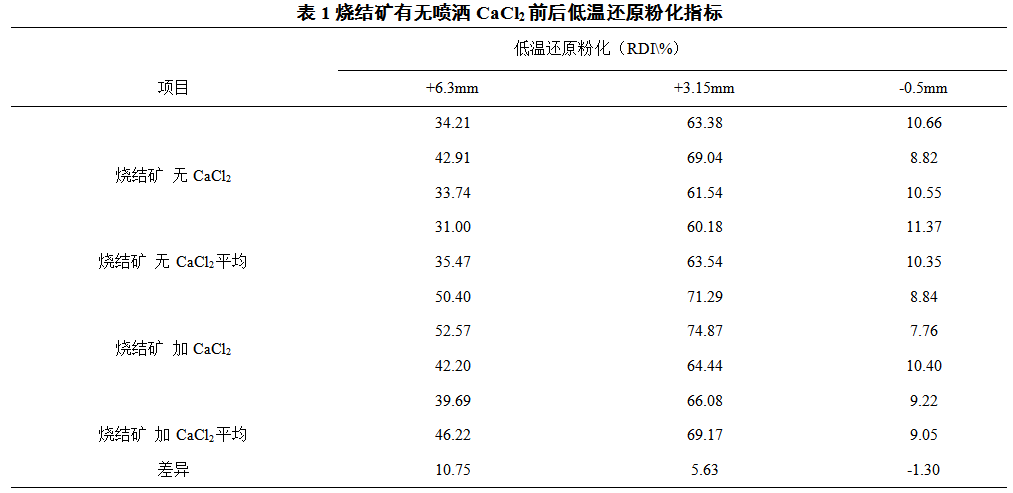

將6月份噴灑CaCl2的燒結(jié)礦與5月份未噴灑CaCl2進(jìn)行冶金性能檢測，結(jié)果見表1。

對比結(jié)果表明，燒結(jié)礦噴灑CaCl2溶液后，燒結(jié)礦的低溫還原粉化指標(biāo)有所改善。 RDI＋3.15提高了5.63%， RDI+6.3提高了10.75%，RDI-0.5降低了1.3%。噴灑CaCl2溶液后，燒結(jié)礦低溫還原粉化指標(biāo)明顯改善[1]。

2.2  燒結(jié)礦篩分粒級及轉(zhuǎn)鼓強度的變化

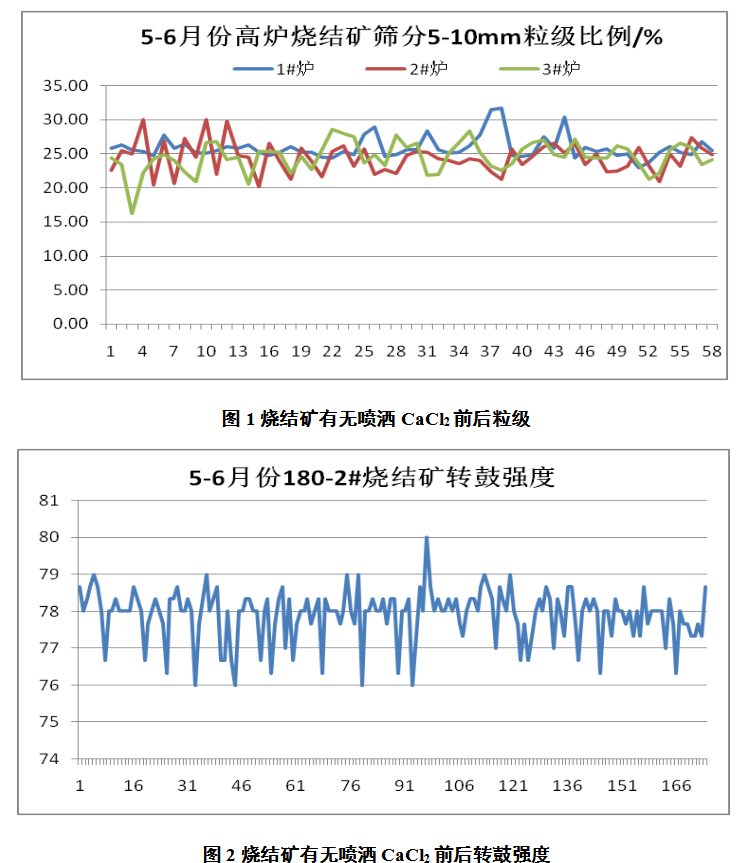

將6月份噴灑CaCl2的燒結(jié)礦與5月份未噴灑CaCl2的燒結(jié)礦進(jìn)行篩分5-10mm粒級數(shù)據(jù)及轉(zhuǎn)鼓強度對比，結(jié)果見圖1、圖2。

對比結(jié)果表明，燒結(jié)礦噴灑CaCl2溶液后，燒結(jié)礦的轉(zhuǎn)鼓強度及篩分粒級基本無變化。

2.3  高爐返礦率的變化

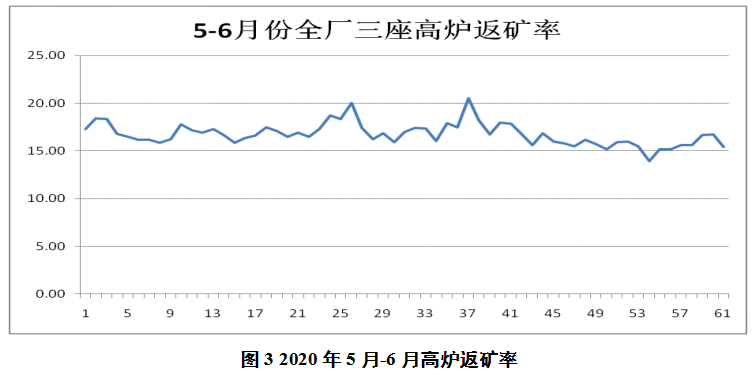

將5月份和6月份三座高爐的返礦率進(jìn)行對比，結(jié)果見圖3。

對比結(jié)果表明，6月份三座高爐的平均返礦率16.46%，5月份三座高爐的平均返礦率17.08%，相比下降0.62%。

3  燒結(jié)礦低溫還原粉化性能改善對高爐指標(biāo)產(chǎn)生的影響

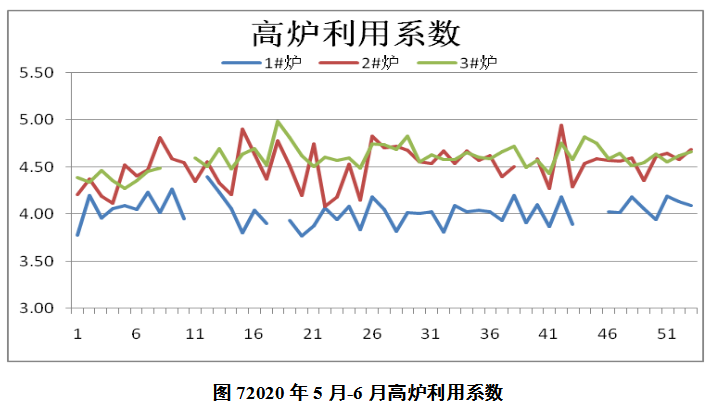

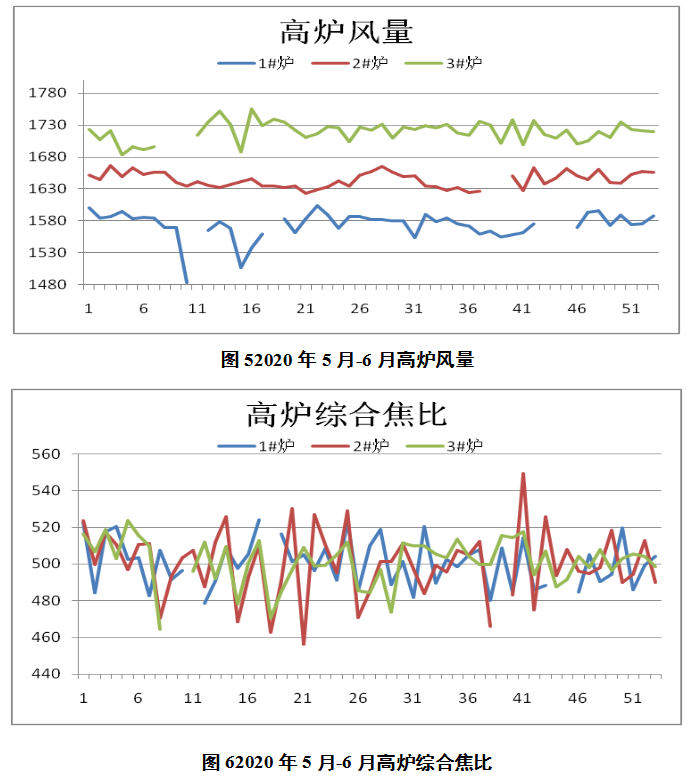

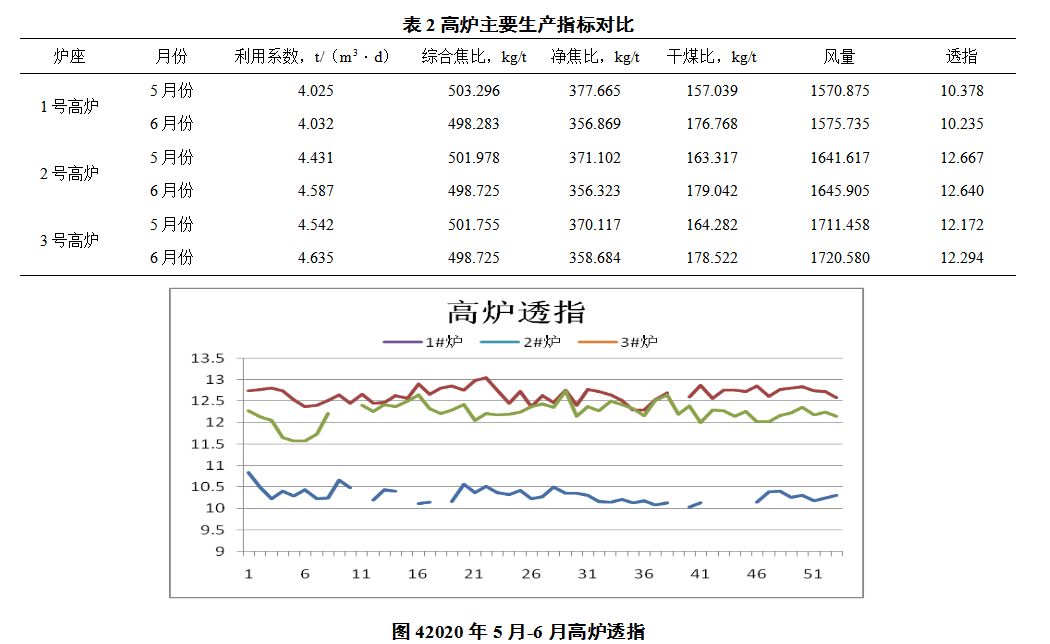

5月份未使用噴灑CaCl2溶液的燒結(jié)礦，6月使用噴灑CaCl2溶液的燒結(jié)礦，現(xiàn)將5、6月份高爐主要指標(biāo)列于表2，并以折線圖表示。

從表2及圖4-圖7可以看出，6月份較5月份相比，1、2號高爐透氣性指數(shù)不增反降，3號高爐透氣性指數(shù)有所上升，三座高爐風(fēng)量均有不同程度的提高，高爐綜合焦比下降3.5kg/t，高爐利用系數(shù)提升0.26t/（m3·d），各項指標(biāo)較5月份平穩(wěn)，高爐塌料、爐況難行的情況減少，爐況較5月份順行。由此可見，燒結(jié)礦低溫還原粉化性能的改善對高爐爐況順行、提產(chǎn)降耗有利。

4  高爐使用噴灑氯化鈣后的燒結(jié)礦產(chǎn)生的不利影響

高爐使用噴灑氯化鈣后的燒結(jié)礦會對高爐系統(tǒng)產(chǎn)生以下不利影響：（1）氯化物在高爐內(nèi)降低焦炭熱態(tài)強度；（2）氯化物對煤氣處理裝置、管道系統(tǒng)及耐材產(chǎn)生腐蝕[2]。

5  結(jié)論

（1）燒結(jié)礦噴灑CaCl2溶液后，燒結(jié)礦的低溫還原粉化指標(biāo)有所改善，但燒結(jié)礦的轉(zhuǎn)鼓強度及篩分粒級基本無變化。

（2）燒結(jié)礦低溫還原粉化指標(biāo)的改善有利于提升高爐各項指標(biāo)，有利于高爐爐況順行，提產(chǎn)降耗。

（3）高爐使用噴灑氯化鈣后的燒結(jié)礦會對高爐系統(tǒng)產(chǎn)生一定的不利影響，需慎重對待。

6  參考文獻(xiàn)

[1] 李躍民.燒結(jié)礦表面噴灑CaCl2溶液應(yīng)用試驗[J].鞍鋼技術(shù)，2006，1:26－27.

[2] 安鋼，裴元東，程崢明，石江山，金永明，付建新，劉伯洋. 首鋼京唐燒結(jié)礦低溫還原粉化性能影響因素分析及氯化鈣噴灑研究[J].燒結(jié)球團(tuán)，2015.40（5）：19-24.
