首鋼通鋼3號高爐高風溫?zé)犸L(fēng)爐應用實踐

時間:2021-01-14 08:24來源:第十二屆全國煉鐵系統高 作者:zgltw 點擊:
劉 暢 王合英 于海新 (首鋼通鋼煉鐵事業部) 摘 要 首鋼通鋼3號高爐配置三座高效旋流擴散式頂燃式高風溫?zé)犸L(fēng)爐,并配置兩座預熱爐和一座混風爐,開爐以后通過不斷的優化操作以及加
  • 劉  暢  王合英  于海新

    (首鋼通鋼煉鐵事業部)


    摘  要  首鋼通鋼3號高爐配置三座高效旋流擴散式頂燃式高風溫?zé)犸L(fēng)爐,并配置兩座預熱爐和一座混風爐,開爐以后通過不斷的優化操作以及加強設備點檢等措施,實現了年平均風溫1255℃。

    關鍵詞  熱風爐  高風溫  高爐


    1  概述

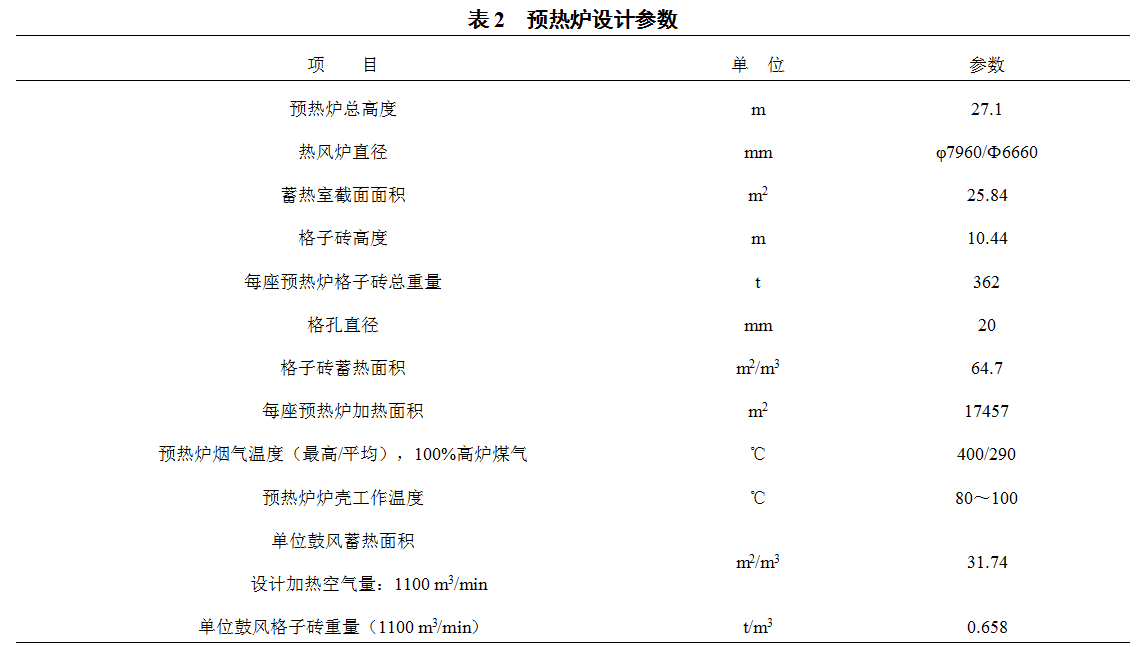

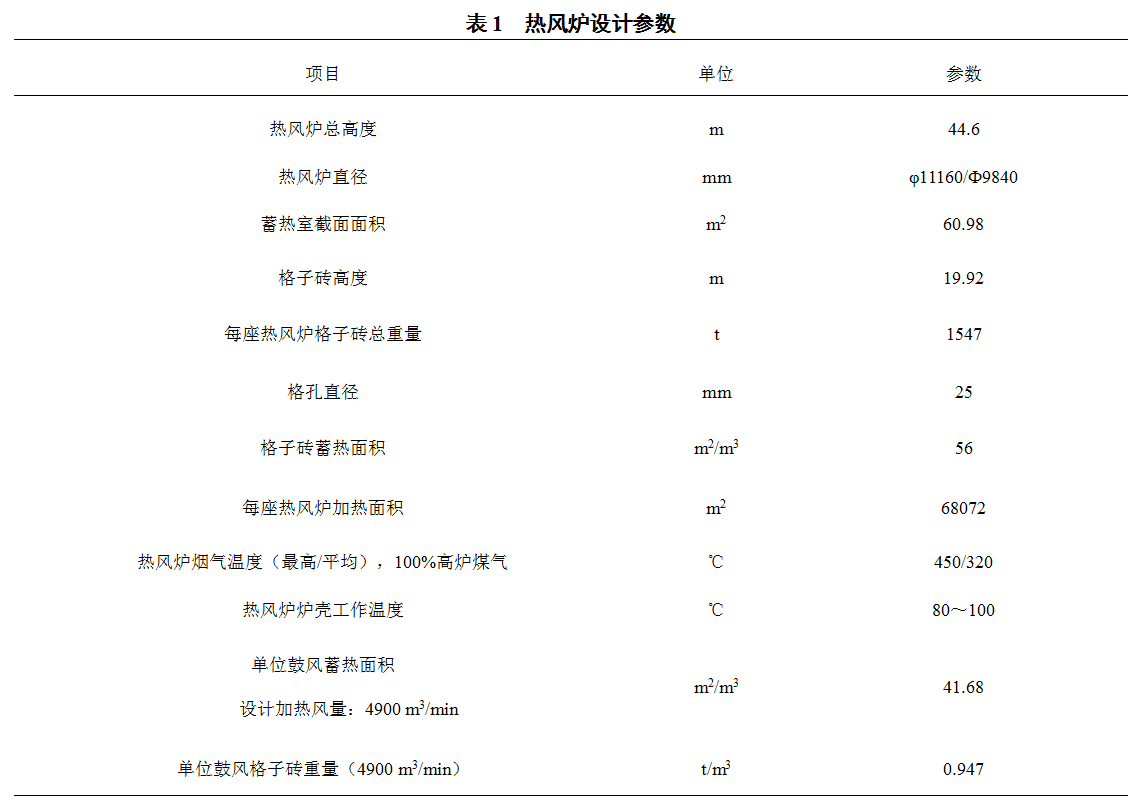

    2014年7月12日首鋼通鋼煉鐵事業部3號高爐順利開爐投產,開創了通鋼公司波瀾壯闊、蓬勃發展的新樂章。高爐有效容積2680m3,設計產能220萬噸/年,是目前全通鋼在產能容積最大、工藝設備最先進的高爐。3號高爐配置三座高效旋流擴散式頂燃式高風溫?zé)犸L(fēng)爐,設計風溫1280℃,三座頂燃式熱風爐采用一列式布置,熱風爐中心距為13.0m,預熱爐及混風爐等也與熱風爐一列式布置。熱風爐的一側為鋼結構框架,框架內布置煙道、煤氣管道、助燃空氣管道、熱風管道、冷風管道及相關閥門。燃料采用低熱值的干法高爐煤氣。配置低溫?zé)峁軗Q熱器對煤氣進行低溫預熱,配置兩座預熱爐對助燃空氣進行高溫預熱,熱風爐采用新型19孔格子磚,利用上述工藝配置,確保熱風爐單燒高爐煤氣可為高爐提供1280℃高溫?zé)犸L(fēng)爐。熱風爐以及預熱爐的設計參數如下表1和表2。



    2  高效旋流擴散式頂燃式熱風爐結構特點

    2.1  頂燃式熱風爐的優點

    高效旋流擴散式頂燃式高風溫?zé)犸L(fēng)爐由蓄熱室、拱頂、預燃室組成,高效旋流擴散式燃燒器位于熱風爐拱頂之上。

    高效旋流擴散式陶瓷燃燒器,其主要特點如下:

    ①高爐煤氣和助燃空氣在燃燒器內旋轉,混和充分,燃燒產物中CO和O2很低,運行時熱風爐煙氣中CO含量僅約20ppm;

    ②燃燒后的高溫?zé)煔夥植己?,能夠提高格子磚的利用率;

    ③預混室溫度低;

    ④工作范圍寬,在介質流量20-130%的范圍內,均能穩定燃燒;

    ⑤空氣煤氣混合均勻,可有效降低助燃空氣過剩系數,節約燃料;

    ⑥燃燒結構簡單穩定,能夠適應各種溫度的燃燒介質;

    ⑦壽命很長,在服役時間內,不需要單獨對燃燒器進行修理和維護。

    拱頂和預燃室采用分別支撐于爐殼上的獨立支撐結構,這種形式的熱風爐,結構穩定。拱頂全部采用硅磚,能承受更高的拱頂溫度。

    2.2  熱風爐的耐火材料及砌筑特點

    根據熱風爐各部位的工作溫度、結構強度和化學侵蝕的特點,分別選用了不同性能的耐火材料。熱風爐拱頂與大墻砌體分開,形成各自獨立的結構,爐墻可獨立脹縮。每座熱風爐上部設1個大功率陶瓷燃燒器。蓄熱室采用37孔蜂窩格子磚,分四段砌筑,上段為硅質磚,中段為低蠕變高鋁質磚和低蠕變粘土磚,下段為粘土磚。格子磚為凹凸形狀,使蓄熱室內格子磚的位置相對穩定。

    采用37孔高效格子磚,格孔直徑為φ25mm,與φ30mm格子磚相比,在相同的格子磚重量條件下,換熱面積增加12.5%,相同體積條件下?lián)Q熱面積增加15.2%,提高了換熱效果。

    3  預熱爐以及熱風爐余熱回收技術的應用

    3.1  預熱爐技術應用

    在通鋼3號高爐首次引用預熱爐設計,預熱爐技術早已在其他鋼廠得到了成功的應用。并且用來提高風溫取得了不錯的效果,3號高爐配備的熱風爐為了能夠給高爐提供高達1200℃的風溫,熱風爐的設計就引用了預熱爐技術。預熱爐說白了其實就是縮小版的熱風爐,但是其設計有別于熱風爐,主要區別是在耐火材料上,預熱爐采用格孔直徑φ20mm的37孔高效格子磚,這種小孔格子磚既能滿足蓄熱要求的同時也有效控制了預熱爐的投資。

    3.2  熱風爐余熱回收技術應用

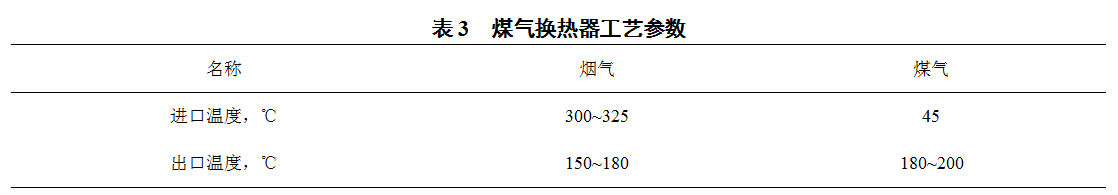

    熱風爐燃燒以后產生的高溫廢氣,經過煙囪可以直接排入大氣中。這樣就會白白的浪費資源。3號高爐配備的熱風爐采用了煙道廢氣余熱回收技術,在煙道的主管道上(距離煙囪大約10米左右的距離處)安裝了一個整體式熱管換熱器系統,用來預熱熱風爐和預熱爐燃燒所需要的高爐煤氣,這樣可以使高爐煤氣預熱到約170~200℃。煤氣換熱器的工藝參數見下表3。

    為了保證設備更換,檢修時熱風爐正常工作,以及能夠?qū)煔膺M(jìn)行調節,在各換熱器前設有切換閥門及旁通管路。


    4  實踐應用情況

    4.1  熱風爐實際風溫介紹

    3號高爐配備的熱風爐采用3座頂燃式熱風爐、2座頂燃式預熱爐和一座混風爐以及煤氣換熱器等設備,熱風爐的送風制度采用“兩燒一送”和預熱爐的“一燒一送”?;祜L(fēng)爐顧名思義就是混合冷風和熱風,預熱爐燃燒送出的熱風高達1000℃左右,這部分熱風是為熱風爐提供的助燃空氣,熱風爐的助燃空氣無需這么高的溫度,這樣混風爐就發揮了其作用,我們的助燃風機通過混風爐,把預熱爐提供的熱風和助燃風機提供的冷風進行混合,使得助燃空氣溫度達到600℃左右即可。煤氣經過煤氣換熱器在高溫?zé)煔獾淖饔孟碌玫筋A(yù)熱,溫度可以達到將近200℃左右,這樣熱風爐燃燒所需的煤氣和助燃空氣在得到雙預熱的前提下,在熱風爐內燃燒更能使得煤氣的熱值得到釋放,這樣就能為高爐提供持續穩定安全的高風溫。熱風爐設計的最高風溫是1280℃,3號高爐開爐以后,高爐的生產逐步走上正軌以后,在半年的時間里熱風爐的風溫一直停留在1220℃,與設計值還存在60℃的差距。為此領導及技術人員經過開會研究決定通過一定的措施進一步提高風溫。

    4.2  熱風爐提高風溫的措施

    3號高爐由于種種原因在筑爐完成以后沒有馬上進行投產使用而是擱置了兩年多的時間,熱風爐也同樣擱置了兩年多的時間,在東北這樣高喊的地區,熱風爐在砌筑完成以后,烘爐完成的比較好的前提下越冬問題不是太嚴重,但是擱置的時間過長對熱風爐的砌筑質量也是一個考驗。在3號高爐開爐以后,熱風爐半年的時間內風溫一直停留在1220℃,也是基于這一個原因。在熱風爐工作了這么長時間,沒有出現任何問題,經過研究決定進一步提高風溫。

    首先,調整送風周期,原來送風爐的送風時間在70分鐘左右,燃燒爐的燃燒時間在130分鐘左右,換爐時間10-15分鐘。為了提高風溫我們縮短送風時間,讓送風爐的送風時間控制在60分鐘,采用快速燒爐的方法,使得燃燒爐的燃燒時間縮短到110分鐘左右,換爐時間不變。這樣我們逐步的提高風溫。

    其次,風溫提高以后,我們?yōu)榱吮苊獍l(fā)生燒穿事故的發生,我們詳細的制定了設備點檢方案。設備保障是熱風爐提供高風溫的關鍵。嚴格的執行設備點檢制度,同時遵照定期定修制度。我們的熱風爐沒有實時監測系統,這樣就給加大了工人的勞動強度,也就需要工人加強點檢,我們制訂了班組點檢制度以及大班點檢雙制度。要求每個小班必須對砌筑的薄弱環節(如三岔口)等地方進行重點監測,進行每班3次的測溫要求。另外大班長要對全部的熱風爐烯烴進行檢查和監測,確保熱風爐系統的安全。

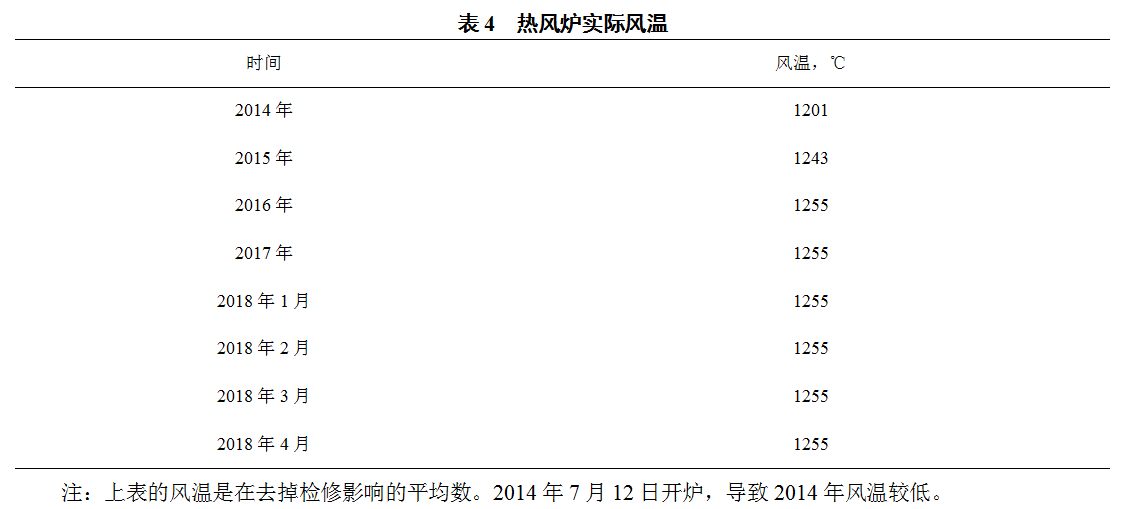

    最后,通過以上的種種措施的實施以后,風溫在經過了將近3個月的提升期,逐步的由1220℃,分三步的提高到現在的1255℃。并且風溫提高以后,一直穩定在1255℃。實際風溫情況見表4。


    5  結語

    隨著高爐煉鐵技術的不斷進步和發展,熱風爐技術也在不斷的進步,現在的熱風爐使用壽命已經高達25年之久,高風溫也是現在熱風爐追求的目標,我們的風溫在長年達到1255℃的水平,在全國范圍內也可以說是處于領先的范圍,但是與世界上的先進國家還是存在著一定的差距。

    高風溫的出現,為高爐的長壽、優質、低耗提供了有利條件。熱風爐技術的進一步發展,是人類文明和科學發展表現,需要我們共同的努力。
