劉文明  于海新

 (首鋼通鋼煉鐵事業部)

摘  要  通鋼2號高爐在2018年10月20日進行了一次長達5天的年修，在如此長時間的休風的情況下，為了使得高爐能夠盡快的恢復到正常水平，2號高爐作業區制定了詳細的休、復風方案，以及詳細的恢復進度表等。高爐復風后通過采取提高爐缸熱量、控制好風速和動能、確保風口理論燃燒溫度合理以及抓好爐前出鐵等措施，使?fàn)t況僅用了72h就基本恢復正常生產狀態。

關鍵詞  高爐  年修  快速恢復

1  概況

首鋼通鋼2號高爐于2007年9月26日開爐，高爐有效容積 2680 m3，設計產能220萬噸/年。高爐采用PW型串罐式無料鐘布料設備，聯合軟水密閉循環系統，磚壁合一、薄壁內襯結構，水冷炭磚薄爐底、爐缸結構，矮胖操作爐型。外圍設備采用全靜葉可調軸流風機，全干法布袋煤氣除塵系統，TRT壓差發電，煤粉并罐噴吹系統，熱風爐助燃空氣和煤氣雙預熱等新技術。2號高爐于2018年10月20日開始計劃?rùn)z修5天，休風前根據休風方案準確上好休風料及時變料確保休風后輕負荷料在爐腹下部；休風期間通過對風口進行密封和軟水系統停一臺軟水泵用來減少高爐的熱量消耗；復風后根據高爐的下料以及爐況適應情況，準確的掌握好加風時機，分臺階式的加風步驟，根據風量及時組織爐前工開風口，根據爐缸的熱量平衡使用風溫，計算好爐缸內的鐵量，及時組織爐前工出鐵，通過以上的種種措施，高爐在72h爐況就基本恢復到正常水平。

2  休風前的準備工作

2.1  年修壓料方案

2018年10月20日2號高爐進行年修，爐頂氣密箱更換。為配合檢修順利完成，高爐將采取壓料來降低爐頂溫度。特制定如下方案：

（1）上休風料期間必須保證高爐順行，下料正常，嚴禁高爐難行而休風。

（2）當打開爆發孔，爐頂點火后，作業長下指令開始?jí)毫?，微機嚴格執行并做好記錄。

（3）料線低于1.5m時，壓料采取正常礦批及焦批布料。

（4）當料線在1.5m時，壓料將全部采用熟礦布料，（燒結+球團）每48t/批。布料檔位103928272及52423222 交替使用。

（5）待新十字測溫全部安裝到爐內再進行壓料。

（6）當料線在0.5m時，將全部采用燒結礦壓料。具體布料檔位根據實際情況調整，每批20t。

（7）料線壓到0m時，停止壓料。

2.2  具體準備事宜

（1）各崗位要精心操作和加強設備維護檢查，嚴禁在裝休風料過程發生事故，而造成減風或休風。

（2）零點班接班后與煉鐵事業部調度確認休風事宜，保證鐵罐運轉正常，防止對罐不及時影響出鐵。

（3）裝休風料過程，應加強爐況判斷和調節，嚴禁發生崩料和懸料，保持充足的爐溫，物理熱充沛，生鐵含硅量控制在0.40%-0.6%，末次鐵后期爐溫達到0.7%-0.8%。

（4）預計休風當日零點班4:30-5:00噴空煤粉，上休風料當日0:00時系統煤量為150噸，前日四點班開始與噴煤聯系系統內煤粉總量應小于400噸，計算系統煤量（確保按時噴空系統），減、停煤時要同時要減少富氧量，保證富氧率小于1%，平衡理燃，保持爐況順行可適當降低風溫50-100℃。

（5）休風料到達指定位置開始休風(兩段焦分別在爐身下部及爐腹上部)，嚴禁過料。

（6）爐頂點火休風后按壓料方案進行壓料。

（7）休風前重點對風口小套、中套及冷卻壁進行查漏，根除漏水因素。密切關注風口工作狀態，杜絕燒穿。若有壞風口盡量在年修時處理。

（8）爐前提前做好堵耙10支，備堵風口用，同時準備好換風口用的工具及所需備品。

（9）重力除塵器除塵灰6:30時前放凈。

2.3  嚴抓環節

高爐作業區在年修前繼續加強各項生產環節巡查，保證高爐生產秩序順暢，高爐穩定順行。全力確保高爐生產不出錯，負荷穩定氣流順暢，為高爐長期休風創造條件。

3  制定科學合理的修復風方案及優化休風操作

為保證年修的順利進行和復風后能夠快速的恢復爐況，特制定了《2號高爐2018年年休5天休風方案》、《2號高爐2018年年休5天復風方案》、《2號高爐2018年年休5天復風風口布局》、《2號高爐2018年年休5天復風恢復進度表》等四大方案，并經煉鐵事業部多次討論通過。

3.1  休風前負荷和堿度微調

高爐在休風前12h（約2個冶煉周期）降低焦炭負荷，使得高爐煤比降低到130kg/t左右，目的是提高高爐的透氣性，有利于高爐復風后爐況的恢復，同時對穩定熱制度也具有一定的好處。在調整煤比的同時高爐爐渣堿度也要進行調整，適當降低爐渣堿度，目的是防止復風后高爐出現高硅高堿，進而造成爐況難行。另外低堿度也有利于活躍爐缸，適當降低爐渣堿度，不僅改善了渣鐵的流動性，也為高爐的休復風創造了良好的條件。

3.2  休風料的組成

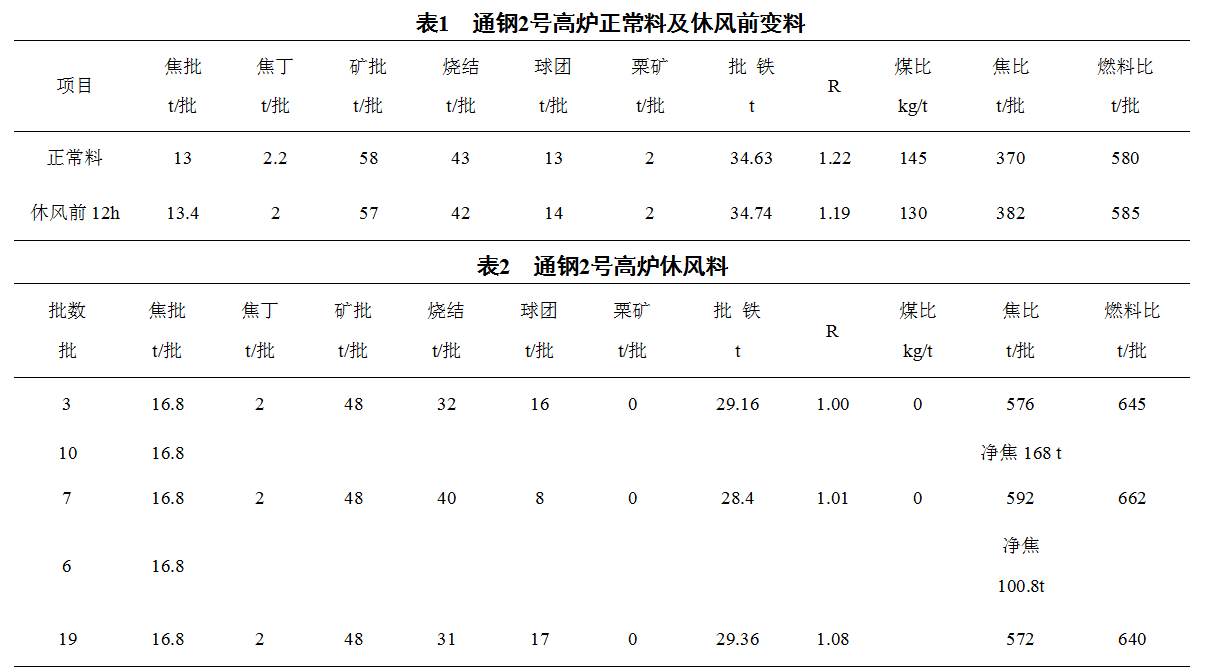

休風料選用燒結礦+球團礦+栗礦（生礦），焦炭選用干熄50%+20%水熄+30%外購焦，燃料比為580 kg/t。為避免爐況順行差，風量、爐溫達不到規定范圍，通過縮礦批和減焦炭負荷，以實現爐況順行，保證休風時渣鐵物理熱。休風料料制：C938272625124↓O82746452↓，料線C：1.50m，O：1.50m。正確選擇休風料總焦比是保證開爐后爐缸熱量充足、加速殘?jiān)F熔化及順利出鐵出渣的關鍵，本次預計休風時間為120h，冷卻壁完好不漏水，選擇總焦比為964kg/t（負荷減輕38.9%）。2號高爐正常料及休風前變料見表1，休風料配料組成見表2。

3.3  休風操作

（1）休風前確保爐況順行，渣鐵物理熱充沛。休風時爐溫達到0.7%-0.8%，渣鐵流動性好，爐前兩個鐵口大吹，確保爐內渣鐵排凈，大吹后聯系鼓風機崗位取消撥風聯鎖，TRT改手動操作，靜葉開度開至40%。減風操作分步進行：第一次減風至200kPa，頂壓減至100kPa，維持 5-10分鐘；第二步減風至100kPa，頂壓減至30kPa，停止上料，維持5分鐘；第三步放風至70kPa，頂壓減至10kPa。

（2）切煤氣操作：當熱風壓力70kPa，頂壓小于30kPa時，聯系環保作業區凈化崗位準備切煤氣，凈化崗位同意后開爐頂大放散1#、2#、3#三個，大放散確認開到位后，關閉除塵器遮斷閥并通知環保凈化崗位切煤氣操作同時關閉凈煤氣3米蝶閥，待凈化崗位通知凈煤氣3米蝶閥關閉后將煤氣均壓管道φ700mm蝶閥和盲板閥關閉。高爐打開除塵器φ250mm放散閥及φ500mm放散閥、重力除塵器通氮?dú)狻?/span>

（3）高爐長期休風要進行爐頂點火，本次年修主要是更換爐頂氣密箱，因此休風過程中控制料線和頂溫是一項重要工作。2號高爐在開始減風后通過控制上料逐步加深料線，在高爐切煤氣時料線控制在2～2.5m，之后不再加料，休風后料線2.5～3m基本符合規定要求，頂溫控制在300～500℃。

3.4  休風后壓料操作

為了能夠盡快的更換爐頂氣密箱，爐內需要進行壓料作業。壓料原則為：依據料線深度及爐頂著火情況將料線壓至合適位置；壓料過程中盡可能將料流控制的小一點，不至于將爐頂明火打滅；一旦明火熄滅，必須重新點著火后方可繼續壓料；爐頂溫度降至150℃以下時，即可停止壓料[2]。2號高爐根據休風前制定的壓料方案進行壓料操作。壓料結束后料線0m，頂溫在100℃左右。

4  休風期間爐體的保溫措施

（1）處理完煤氣后進行爐體密封。更換的風口復風前安裝好，密封嚴密，余全部密封好，檢查卸下直吹管的風口鵝頸管及上節是否有異物，并處理干凈。同時未拆卸風口小套全部堵泥150mm，大蓋密封嚴密，下節法蘭全部密封。

（2）2號高爐的冷卻系統是采用的聯合軟水密閉循環系統，水冷炭磚薄爐底、爐缸結構，休風后為了降低爐體冷卻強度，減少爐體熱量散失。休風兩小時后通知綜合泵站軟水循環泵停一臺，小套泵停一臺。

（3）休風期間要定期檢查爐體各部位（重點是風口、鐵口）有無漏風漏水情況，發現漏風及時封嚴，每?jī)尚r(shí)記錄一次。

5  優化復風操作

復風操作是爐況快速恢復的關鍵，應做到“穩中求快”，以恢復風量為原則，同時兼顧爐溫及生鐵質量。

5.1  復風前的準備

為實現順利復風，2號高爐在復風前做了充分的準備：

（1）鼓風機提前8小時聯系運轉。熱風爐提前9小時開始燒爐，燒爐小時煤氣用量70000m3，合計630000m3，確保送風后風溫大于900℃。

（2）爐前三個出鐵口必須都具備出鐵條件。

（3）各崗位檢修結束后，聯動試車必須在8小時以上，并達到正常生產條件。 水系統具備復風條件，滿足復風要求。各崗位設備及各閥門運轉正常、開關靈活，滿足正常工作條件。

（4）水沖渣系統運轉正常，具備正常沖渣工作條件。

（5）上料系統各倉嘴、振篩、稱斗、閘門、皮帶、料閘、上下密開關靈活，具備正常上料條件。

（6）爐前備好30把尖鍬、20把板鍬、10把大板鍬、12米氧氣管200根、各型號膠管各100米、鐵錘20把、鐵釬20根，自制摟耙30把，捅風口工具10個管的、3個六角鋼的，架干子40根。做好一切出鐵和捅風口的準備工作。

5.2  復風恢復爐況的過程

5.2.1  復風采用風口數

復風送風用22個風口，堵8個風口（1#、9#、10#、11#、12#、24#、25#、30#），風口堵泥厚度300mm（加磚層），防止自動吹開，送風風口面積：∑S22＝0.2613m2，復風風量1000m3/min，控制好壓差。送風初期風溫大于900℃，隨后再根據爐況需要進行調節。

5.2.2  復風料制和料重

裝料制度執行C938272625224↓O82746452↓  料線C：1.50m，O:1.50m，將中心與邊緣氣流放開，快速恢復爐況。復風料組成：焦批16.8t；焦丁2t，礦批48t；批鐵29.16t燃料比：640kg/t；燒結31t，球團17t，二元堿度1.08，燒結比例可以根據當天原燃料成分微調。

5.2.3  開風口及加風情況

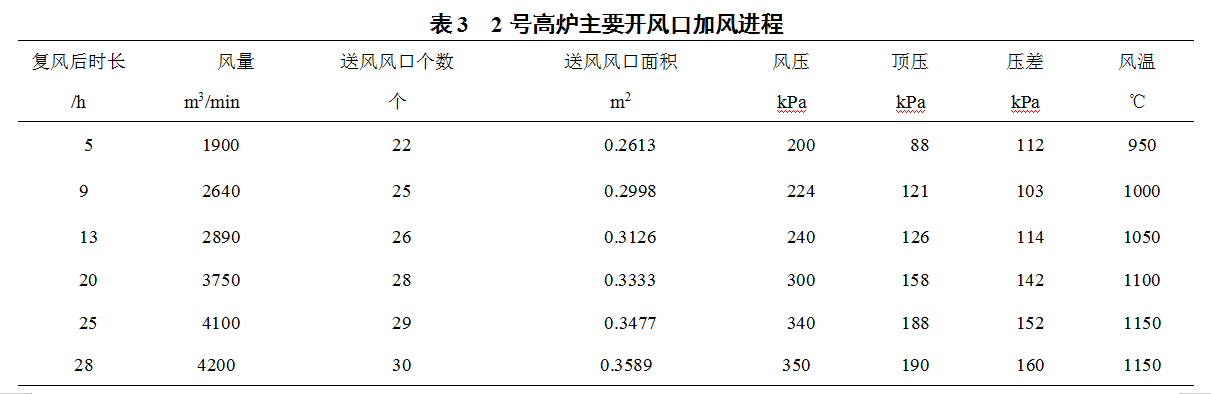

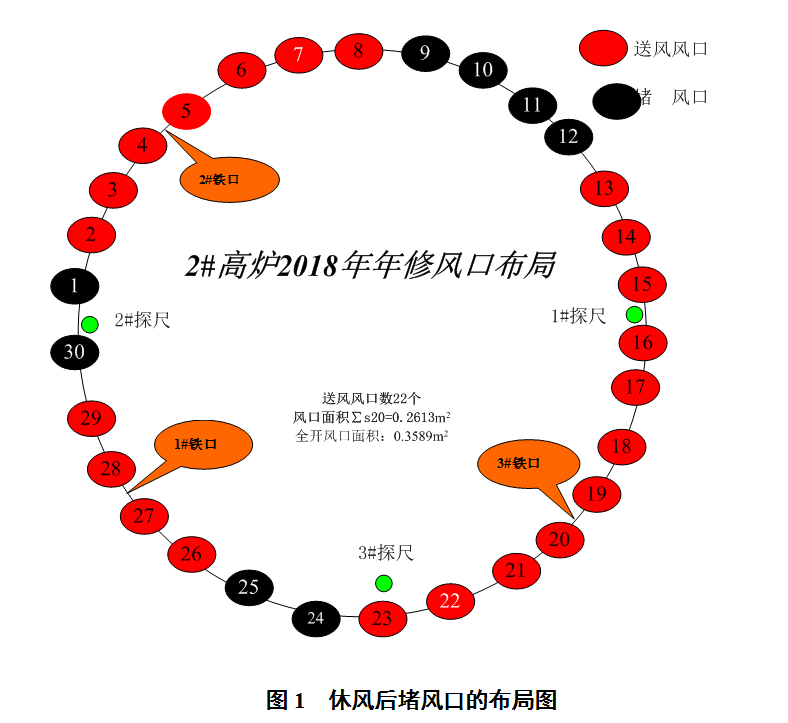

開風口的時機取決于風量和風壓的水平以及是否需要加風，按照捅風口計劃，單個風口100-120m3即可開風口。復風后4小時左右，理論鐵量達到150噸出第一次鐵，出完第一次鐵以后，高爐恢復的較好，逐步的開始開風口，復風前期開風口的速度較快，復風12小時已將1#、10#、11#、12#風口相繼捅開，隨后逐步加風至2800m3/min。為了避免爐況出現反復，加風時機的時機一定要把握好，在下料齒形較好，沒有崩滑料的情況下，并且透氣性指數穩定、風壓平穩，逐步加風，分臺階上風（表3）。（圖一為休風后堵風口的布局圖）。

5.2.4  焦炭負荷調整情況

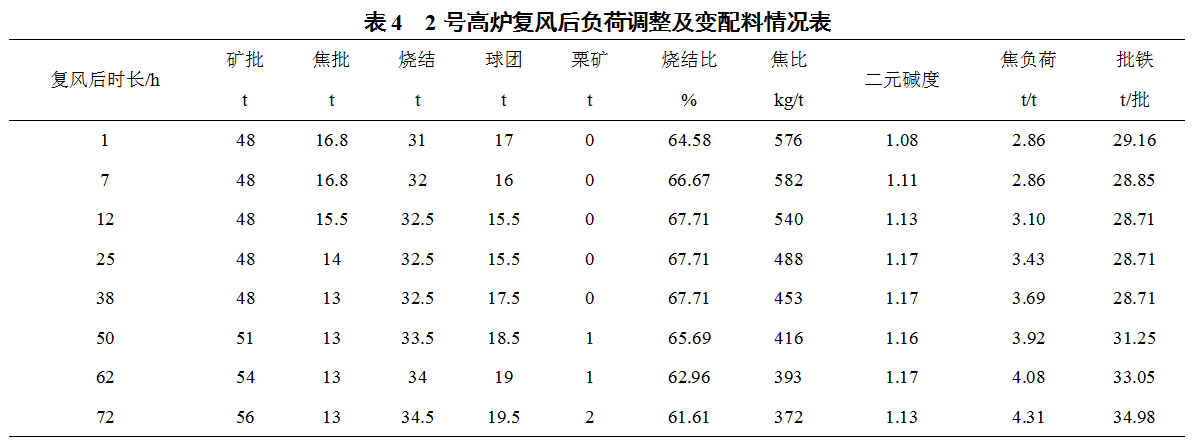

復風前集中加4個凈焦67.2t，以補足壓爐料欠缺負荷以及休風期間的熱量損失。復風后初始料批焦比576kg/t，復風1.5h后開始下料。隨后根據爐況順行和鐵水熱量情況逐漸下調焦比增加負荷（表4）。對于長期休風，復風后當務之急是盡力提高爐缸熱量，由于復風第一批加的凈焦還在爐身上部，所以只有靠風溫和煤量來提高爐缸熱量，保證合理的風口前理論燃燒溫度。復風開始時風溫用950℃，理論燃燒溫度在2300℃左右。復風6h后高爐開始噴煤，在無富氧的情況下噴煤量達到15t/h。隨著后續進程冶煉強度的增加和富氧的投用而對應增加煤量，保持理論燃燒溫度在2200～2300℃之間和綜合負荷的穩定。復風72h后噴煤量已達到38t/h，基本恢復正常水平。

6  總結

（1）此次年修減輕的焦炭負荷不夠，焦比較低，導致復風后爐溫過低。當爐缸內涼渣鐵排出后，給爐前工作帶來了很大困難，渣鐵水的流動性極差。值得以后反思。

（2）由于休風期間對爐體進行了保溫措施，避免了爐缸熱量的大量散失；雖然復風后渣鐵水流動性差，但是爐缸內的涼渣鐵及時排出是高爐快速恢復的關鍵。

（3）此次年修復風選用的風口個數和起始風量比較合理，復風操作后1.5h就開始正常下料，這說明風速和鼓風動能比較合理，風口回旋區和中心氣流比較穩定。

（4）復風后高爐能夠如此的快速恢復，關鍵在于復風前期根據爐況的接受能力，快速的開風口上風，同時適量噴煤，上用風溫，使得高爐爐缸的熱量得到了快速的補充，爐缸的熱量得到補充以后，爐缸就快速的活躍起來了。爐缸活躍以后高爐接受風量的能力得到提高，這就為高爐快速恢復創造了有利條件。

7  參考文獻

[1] 張賀順，馬洪斌，等.首鋼高爐長期休風及爐況恢復的定量化研究[C]//中國金屬學會煉鐵分會.2010年中小高爐煉鐵學術年會論文集.哈爾濱：中國金屬學會，2010：54～56.

[2] 安銘，欒吉益，等.濟鋼3號1750m3高爐長期休風復風操作實踐[J].山東冶金.2008，30(5)：23～24.

[3] 王筱留.鋼鐵冶金學（煉鐵部分）[M]．北京：冶金工業出版社，2002.
